Kabelové žlaby MERKUR 2 - typ G

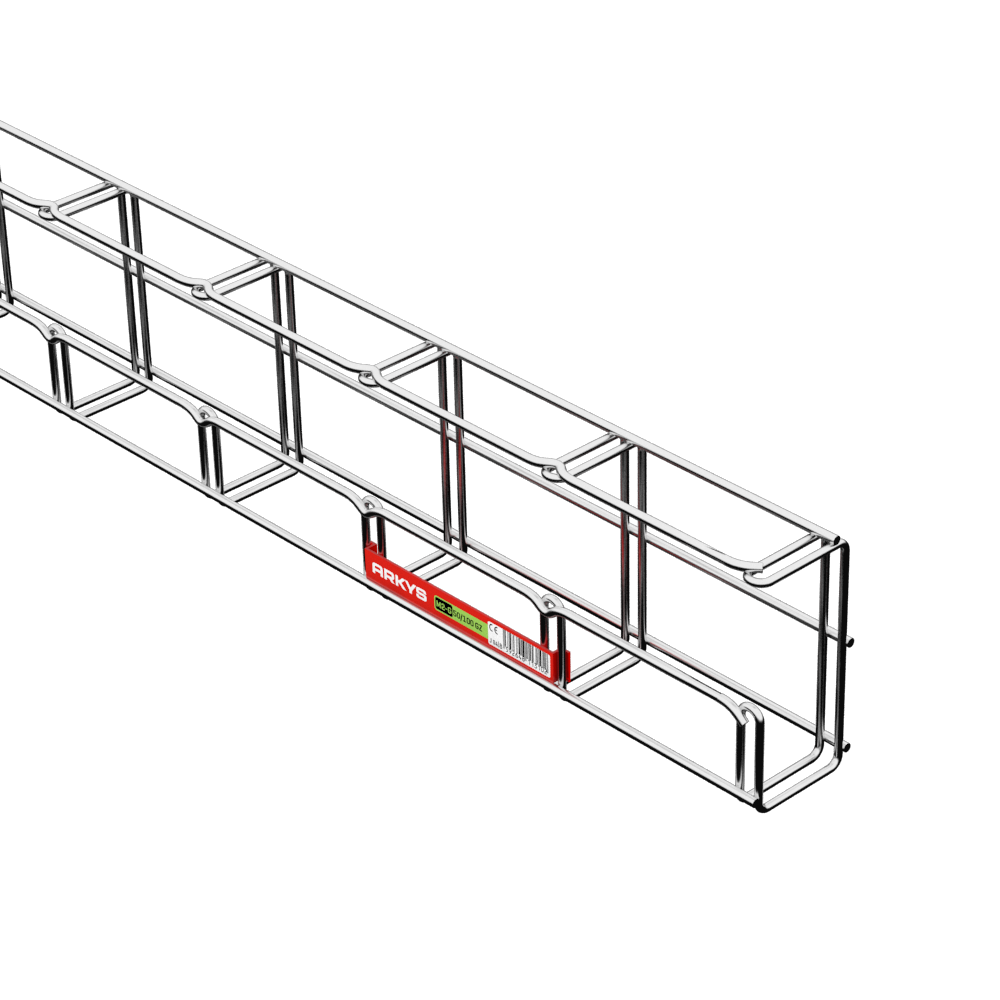

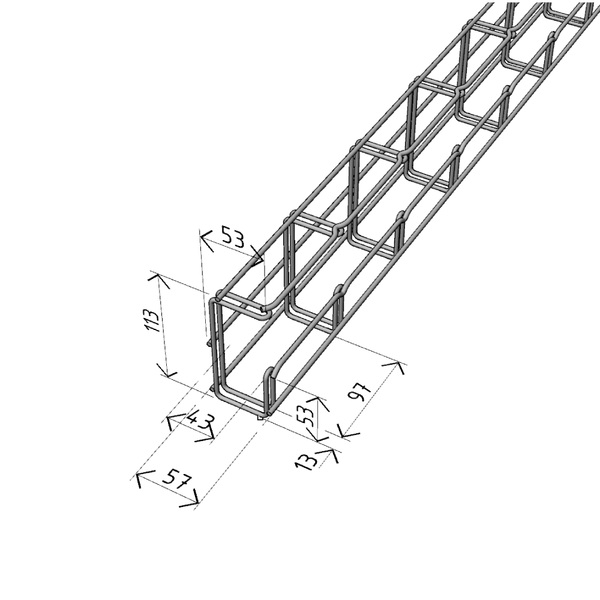

Kabelový žlab M2-G 50/100

  • 50 mm
  • 100 mm
  • 2000 mm
  • 2,0 kg
  • Funkční integrita
Kabelový žlab M2-G 50/100
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 1 320 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211310
  • ZZ ARK -221310
  • A2 ARK -231314
  • A4 ARK -241314 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 4 ks 3 ks 2 ks 2 ks 1 ks 1 ks 1 ks 1 ks x x x x
II 8 ks 6 ks 4 ks 4 ks 2 ks
III 12 ks 9 ks
IV 16 ks

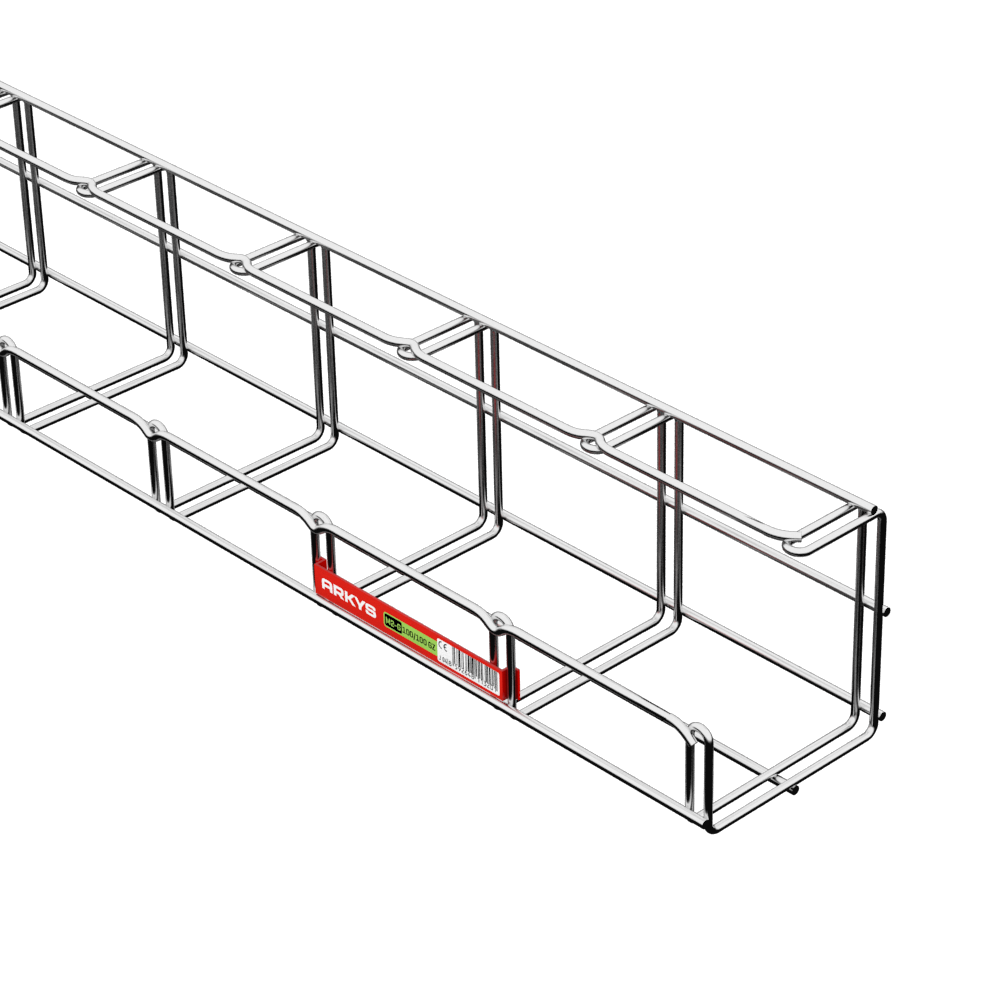

Kabelový žlab M2-G 100/100

  • 100 mm
  • 100 mm
  • 2000 mm
  • 2,3 kg
  • Funkční integrita
Kabelový žlab M2-G 100/100
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 6 120 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211320
  • ZZ ARK -221320
  • A2 ARK -231324
  • A4 ARK -241324 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 9 ks 7 ks 5 ks 4 ks 3 ks 3 ks 2 ks 2 ks 2 ks 1 ks 1 ks 1 ks
II 18 ks 14 ks 10 ks 8 ks 6 ks 6 ks 4 ks 4 ks 4 ks
III 27 ks 21 ks 15 ks 12 ks 9 ks 9 ks
IV 36 ks 28 ks 20 ks 16 ks
V 45 ks 35 ks 25 ks
VI 54 ks 42 ks
VII 63 ks 49 ks
VIII 72 ks
IX 81 ks

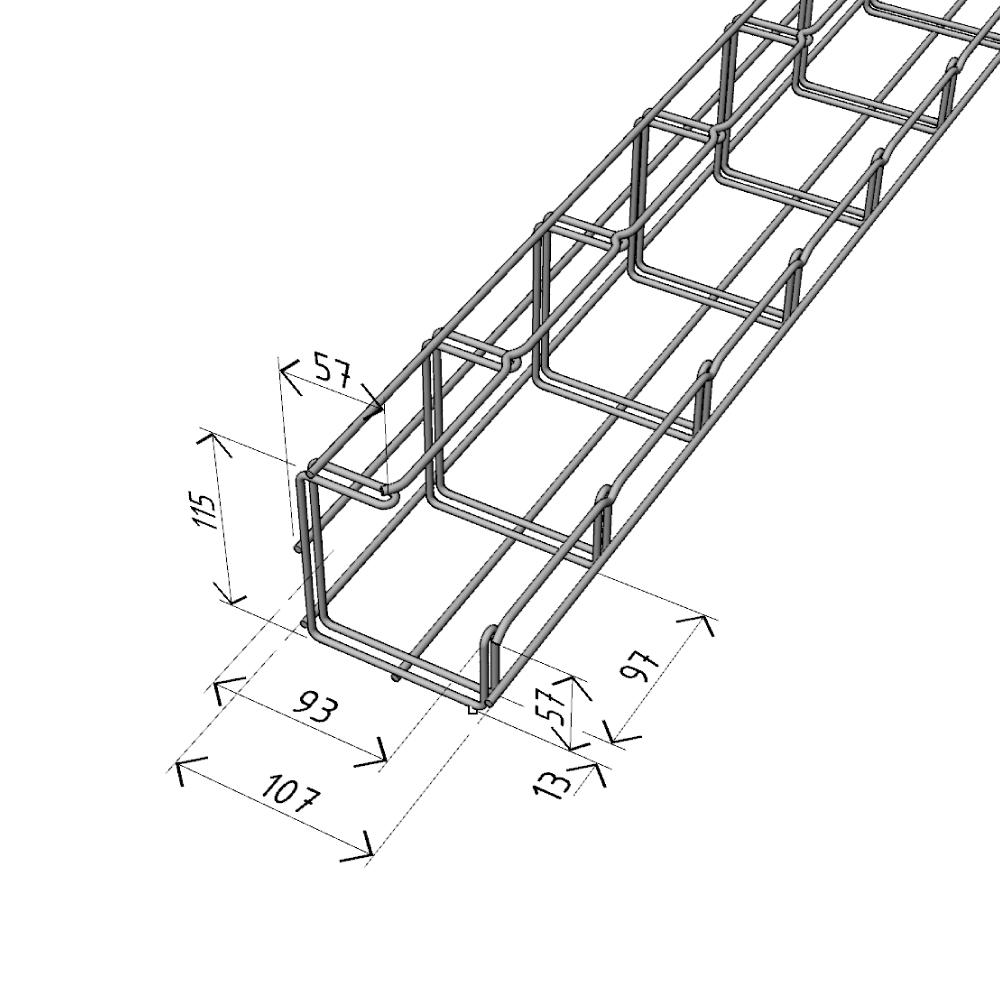

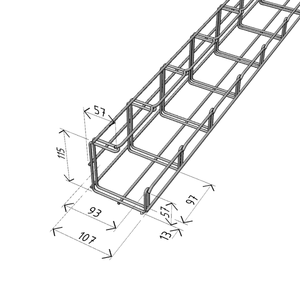

 M2 100x100-G.dim

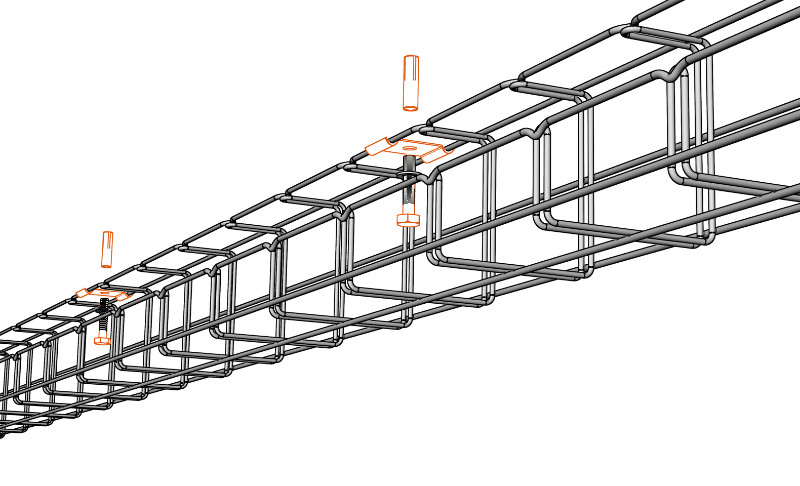

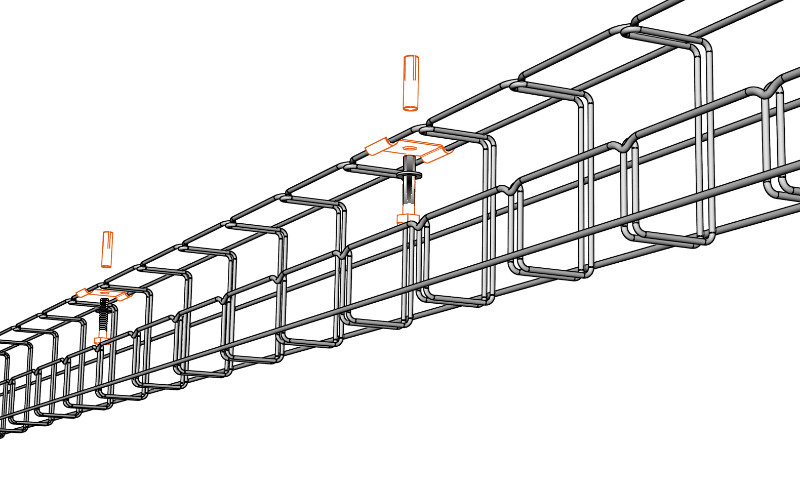

M2 050x100 obr katalog montaz podhledova DZM 12
