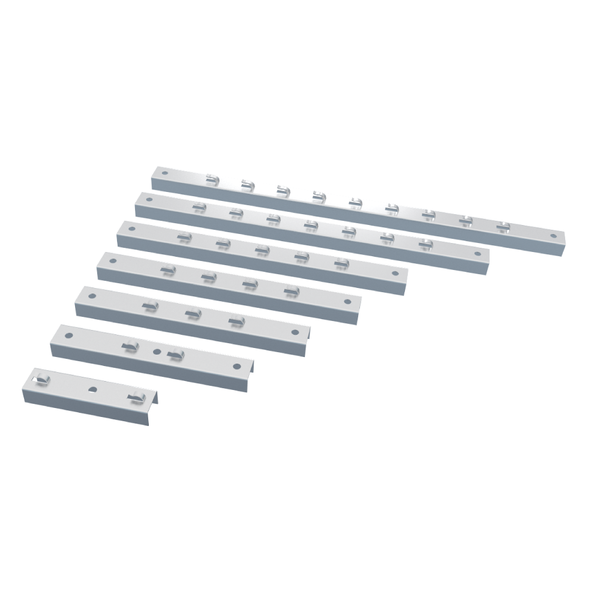

Podpěry PZM

PZM

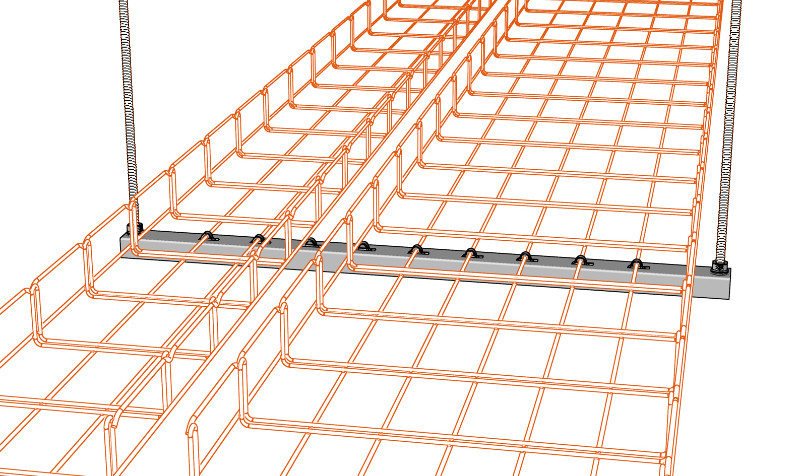

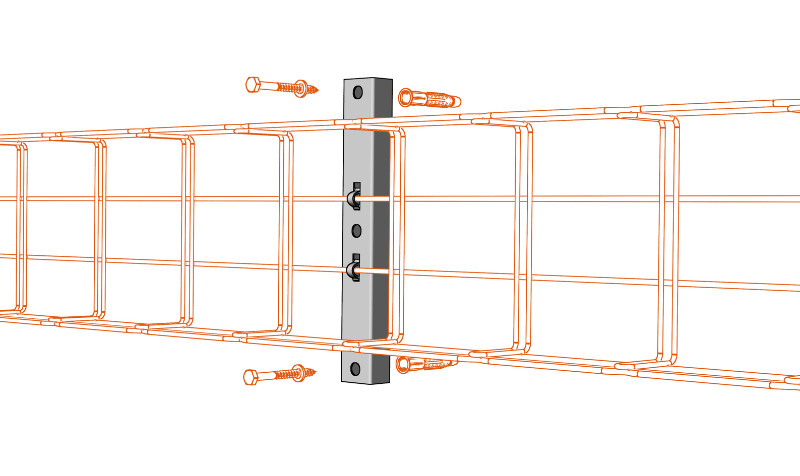

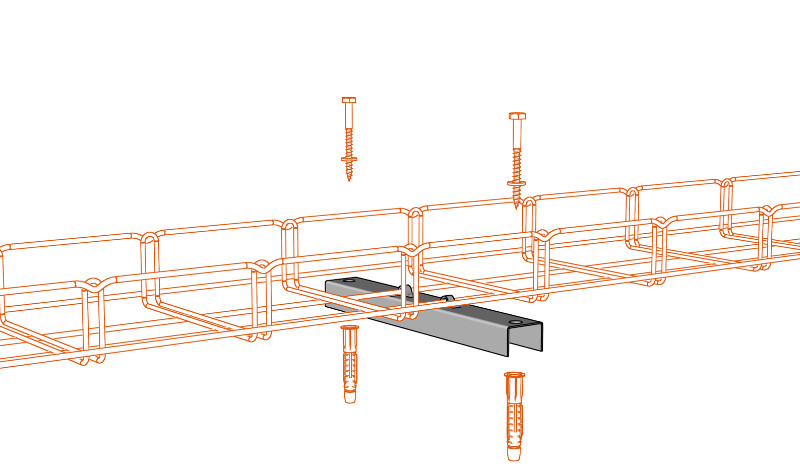

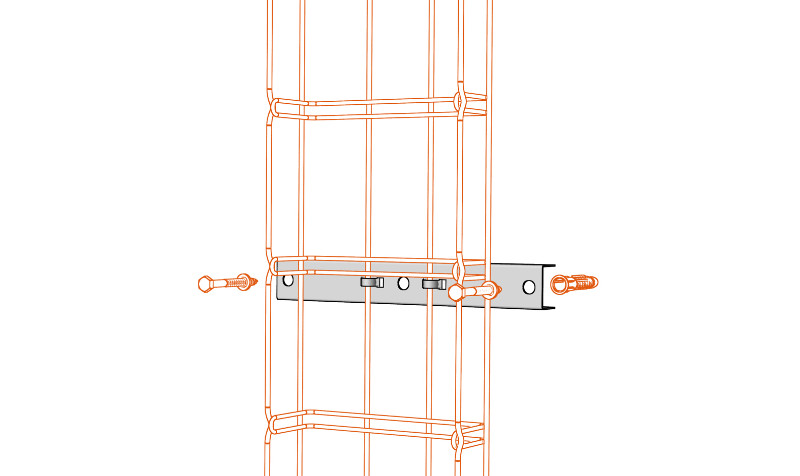

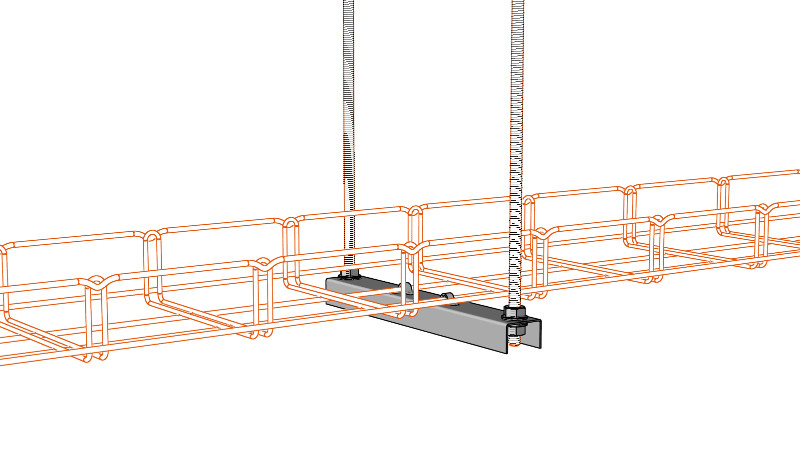

Podpěry řady PZM se používají v kombinaci s párem závitových tyčí M8 jako nosné prvky při instalaci prostorové montáže kabelové trasy. Mohou být ovšem použity i pro nástěnnou, nebo v kombinaci s držákem DZM 14 pro podlahovou montáž.

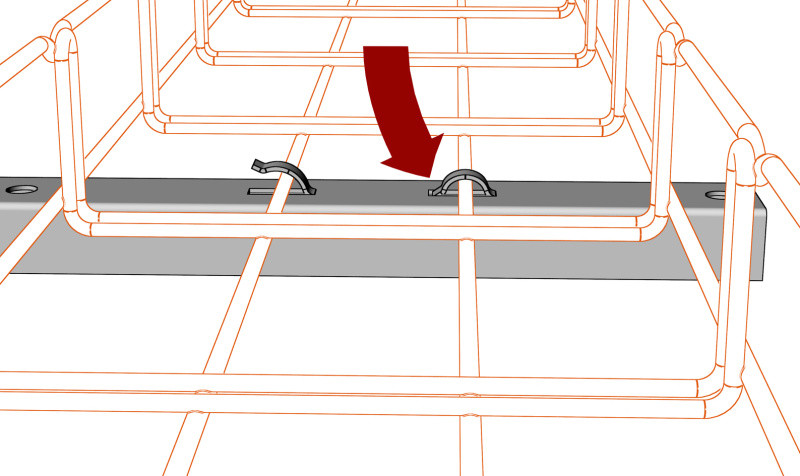

Pro snadnou instalaci jsou opatřeny bezšroubovými úchyty.

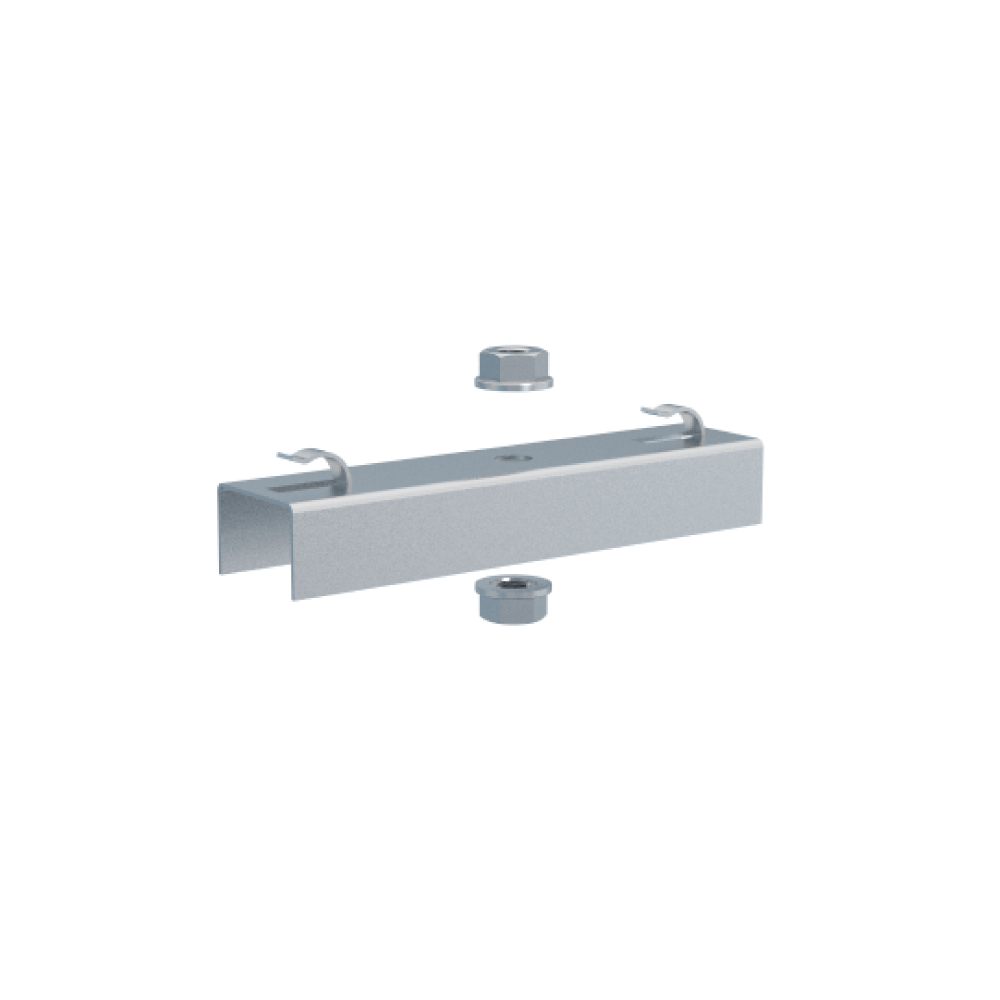

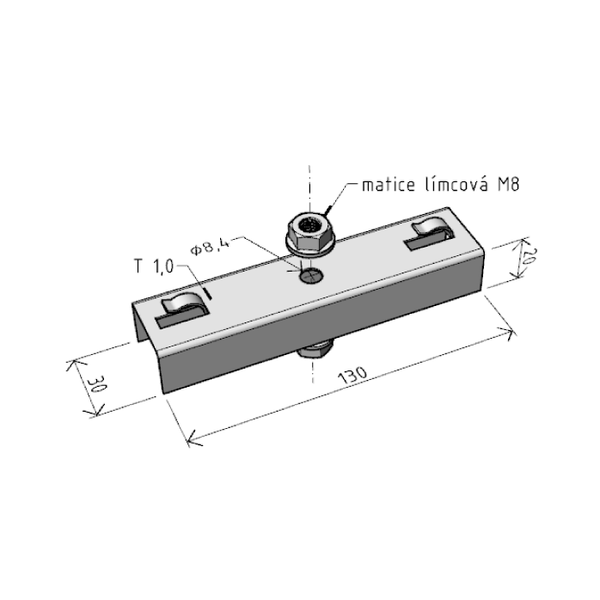

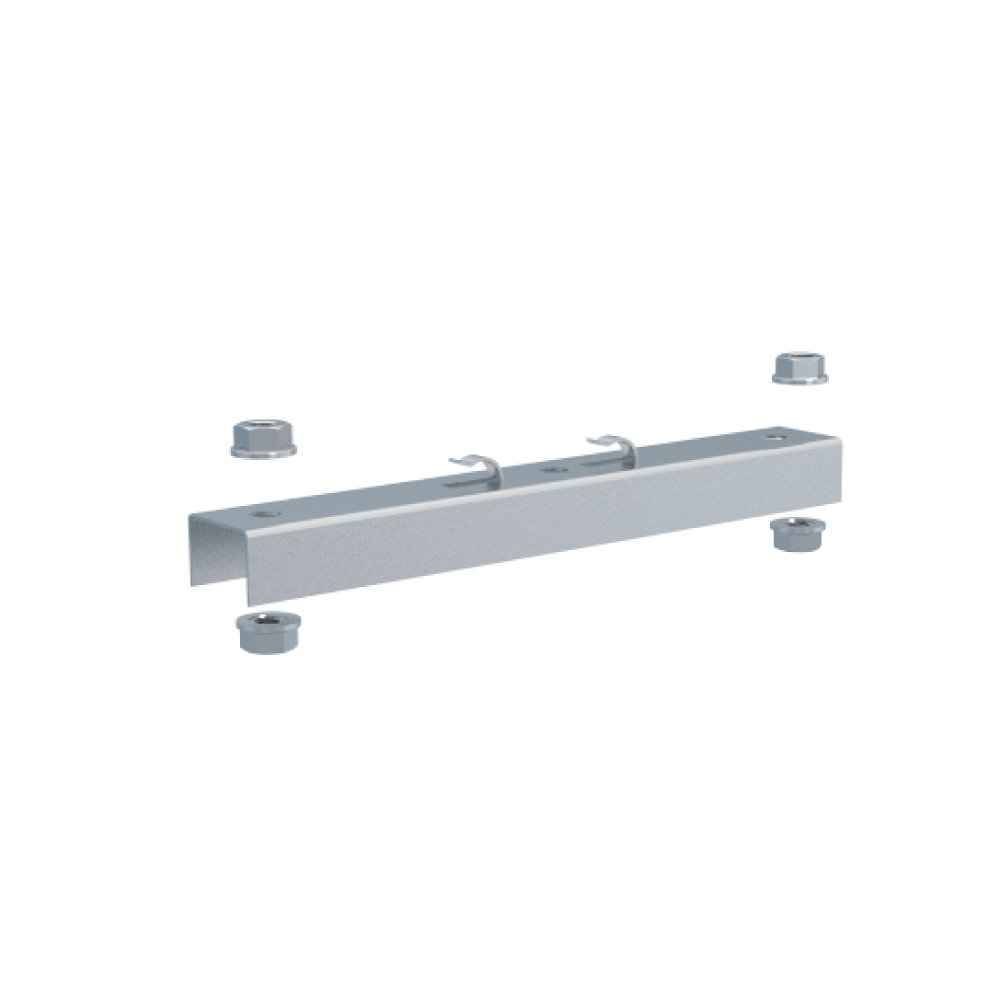

podpěra žlabu PZM 100

podpěra žlabu PZM 100

komponenty na tomto obrázku jsou součástí balení

T (tloušťka plechu) 1,0 mm
Objednací kód
  • GZ ARK -216010
  • ZZ ARK -226010
  • A2 ARK -236010
  • A4 ARK -246010





ZZ - ARK-226010 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

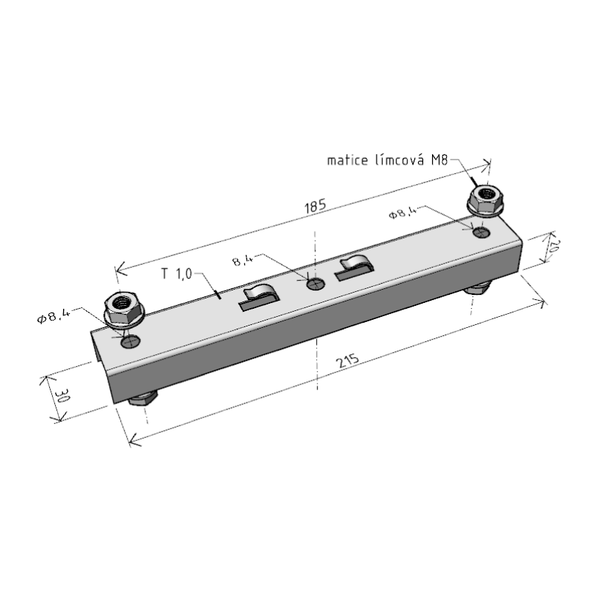

podpěra žlabu PZM 150

podpěra žlabu PZM 150

komponenty na tomto obrázku jsou součástí balení

T (tloušťka plechu) 1,0 mm
s (rozteč otvorů) 185 mm
Objednací kód
  • GZ ARK -216015
  • ZZ ARK -226015
  • A2 ARK -236015
  • A4 ARK -246015





ZZ - ARK-226015 - spojovací materiál v provedení:

5 - galvanický zinek (GZ)
7 - geomet 500 (G5)
8 - nerez AISI 304 (A2)

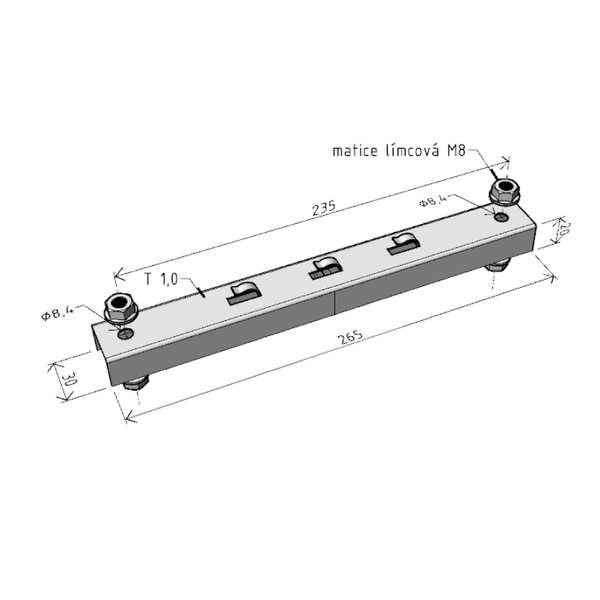

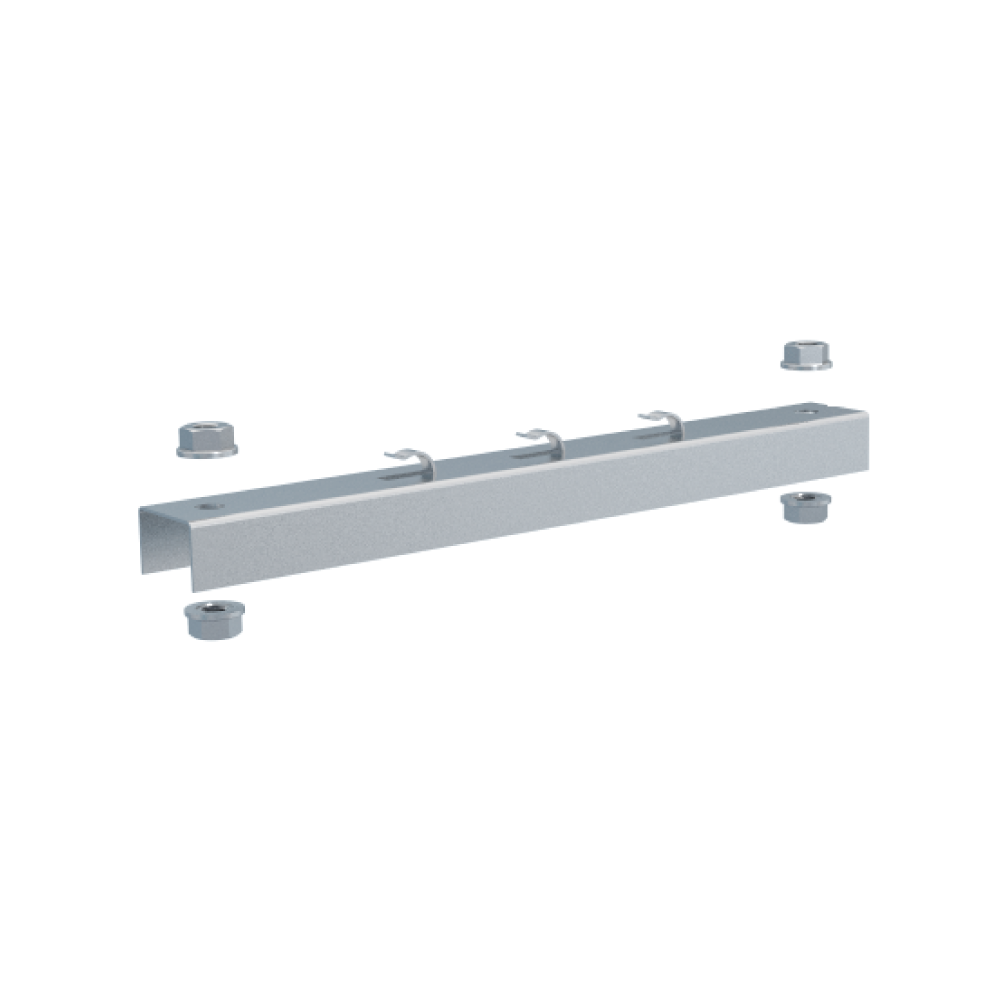

podpěra žlabu PZM 200

podpěra žlabu PZM 200

komponenty na tomto obrázku jsou součástí balení

T (tloušťka plechu) 1,0 mm
s (rozteč otvorů) 235 mm
Objednací kód
  • GZ ARK -216020
  • ZZ ARK -226020
  • A2 ARK -236020
  • A4 ARK -246020





ZZ - ARK-226020 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

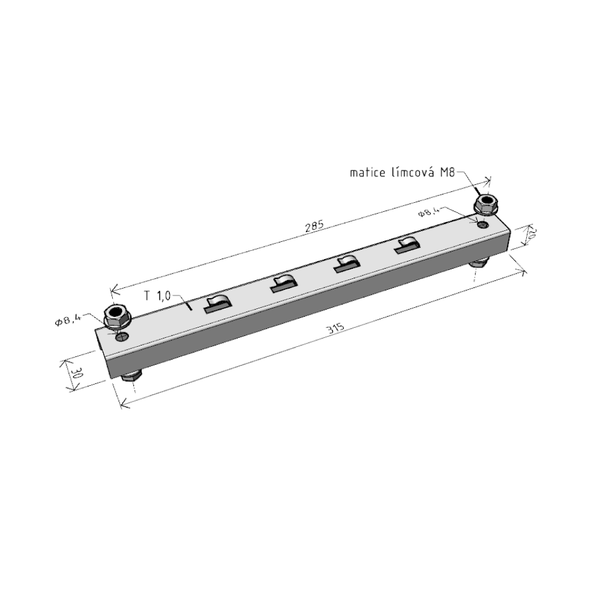

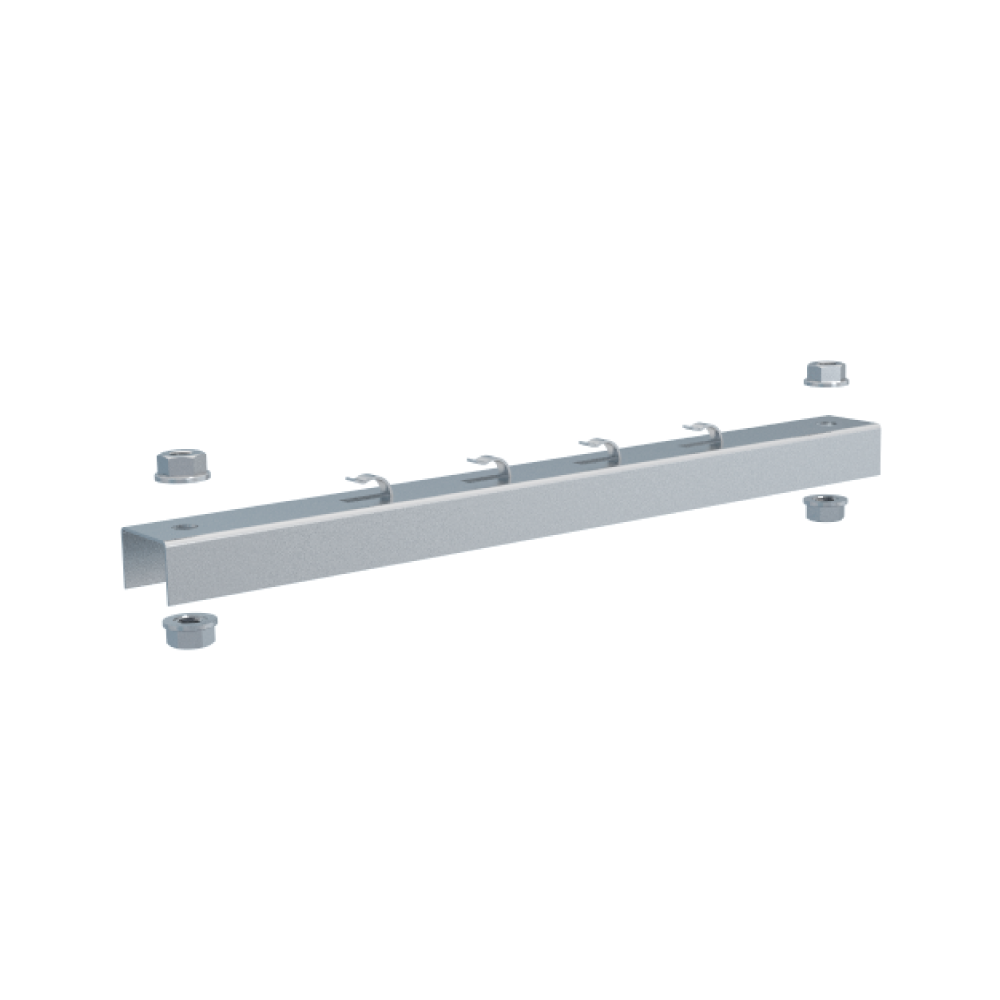

podpěra žlabu PZM 250

podpěra žlabu PZM 250

komponenty na tomto obrázku jsou součástí balení

T (tloušťka plechu) 1,0 mm
s (rozteč otvorů) 285 mm
Objednací kód
  • GZ ARK -216025
  • ZZ ARK -226025
  • A2 ARK -236025
  • A4 ARK -246025 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-226025 - spojovací materiál v provedení:

5 - galvanický zinek (GZ)
7 - geomet 500 (G5)
8 - nerez AISI 304 (A2)

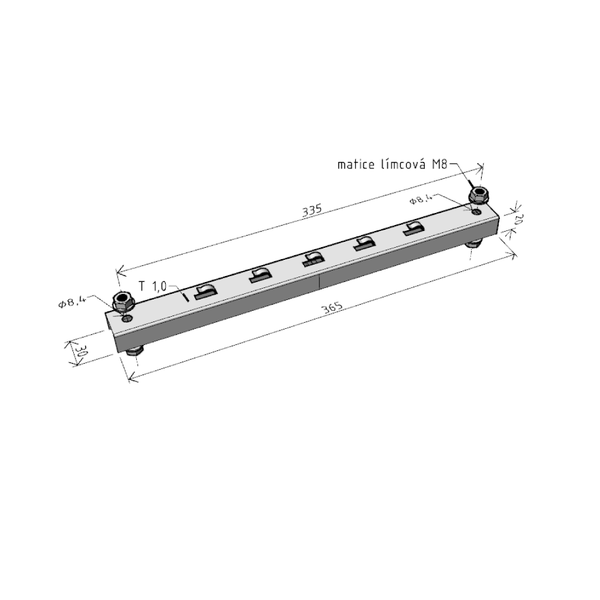

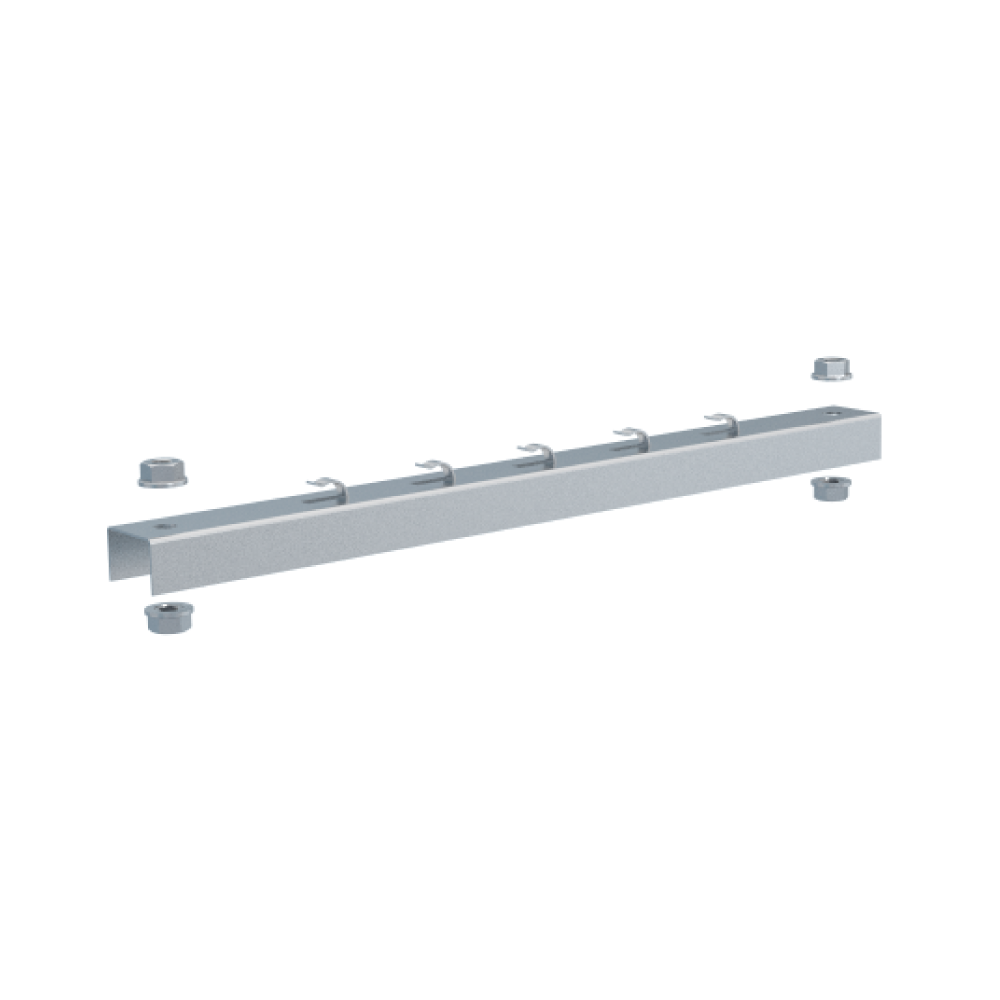

podpěra žlabu PZM 300

podpěra žlabu PZM 300

komponenty na tomto obrázku jsou součástí balení

T (tloušťka plechu) 1,0 mm
s (rozteč otvorů) 335 mm
Objednací kód
  • GZ ARK -216030
  • ZZ ARK -226030
  • A2 ARK -236030
  • A4 ARK -246030 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-226030 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

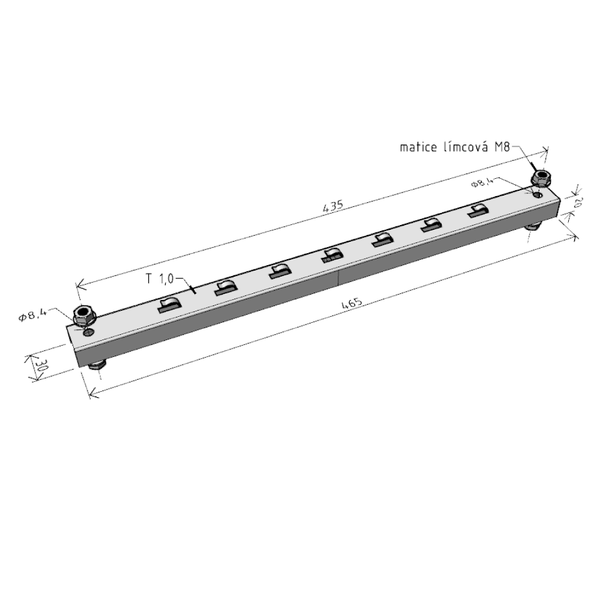

podpěra žlabu PZM 400

podpěra žlabu PZM 400

komponenty na tomto obrázku jsou součástí balení

T (tloušťka plechu) 1,0 mm
s (rozteč otvorů) 435 mm
Objednací kód
  • GZ ARK -216040
  • ZZ ARK -226040
  • A2 ARK -236040
  • A4 ARK -246040 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-226040 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

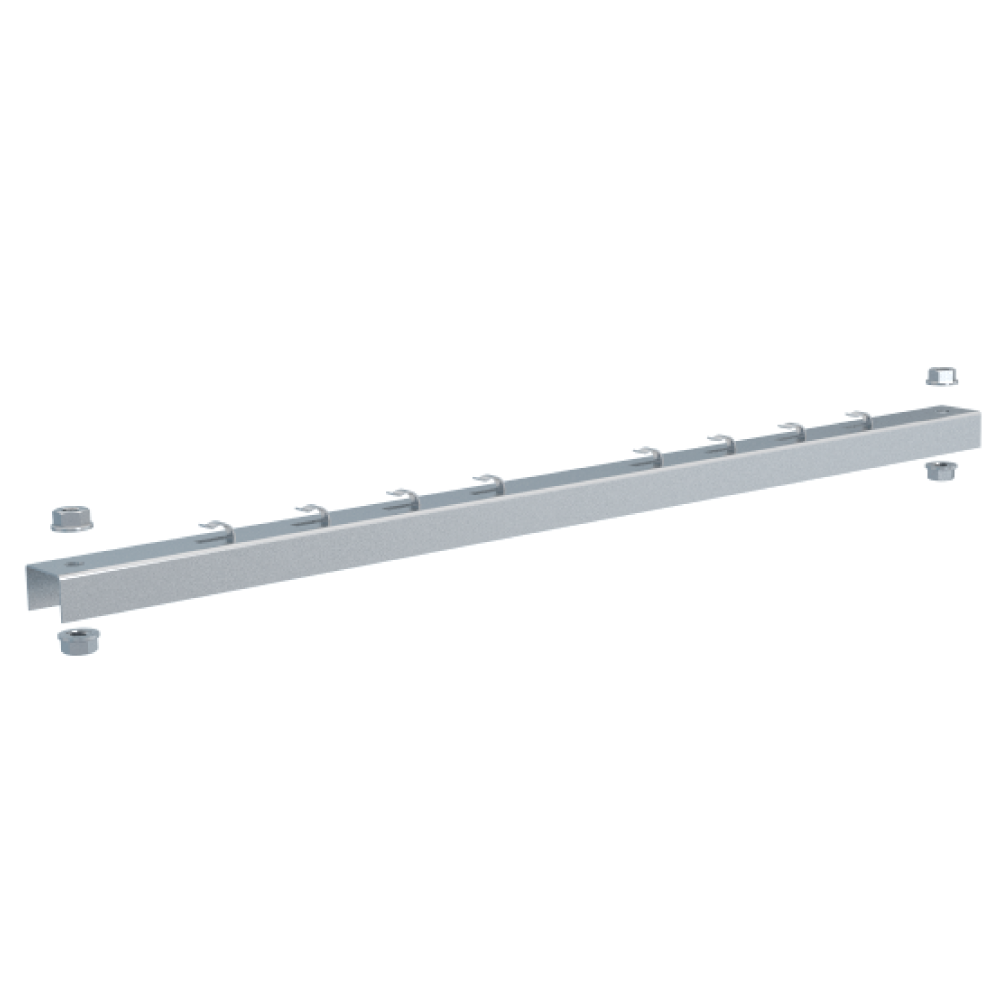

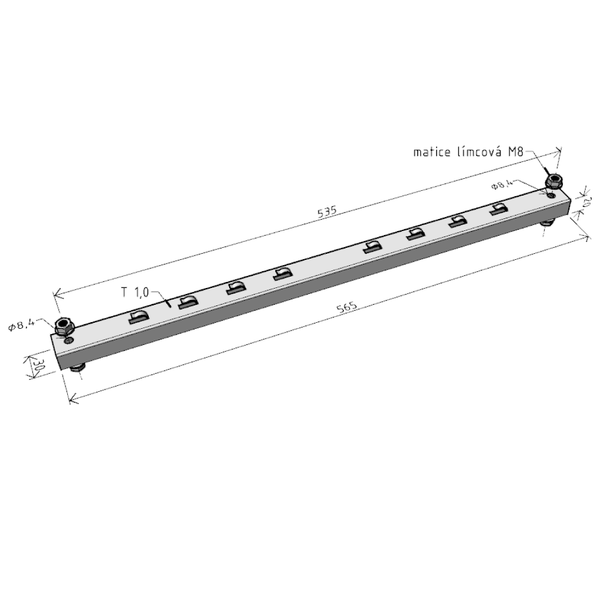

podpěra žlabu PZM 500

podpěra žlabu PZM 500

komponenty na tomto obrázku jsou součástí balení

T (tloušťka plechu) 1,0 mm
s (rozteč otvorů) 535 mm
Objednací kód
  • GZ ARK -216050
  • ZZ ARK -226050
  • A2 ARK -236050
  • A4 ARK -246050 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-226050 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)
