Držáky, příchytky

držák rozvodných krabic DZM 1

držák rozvodných krabic DZM 1

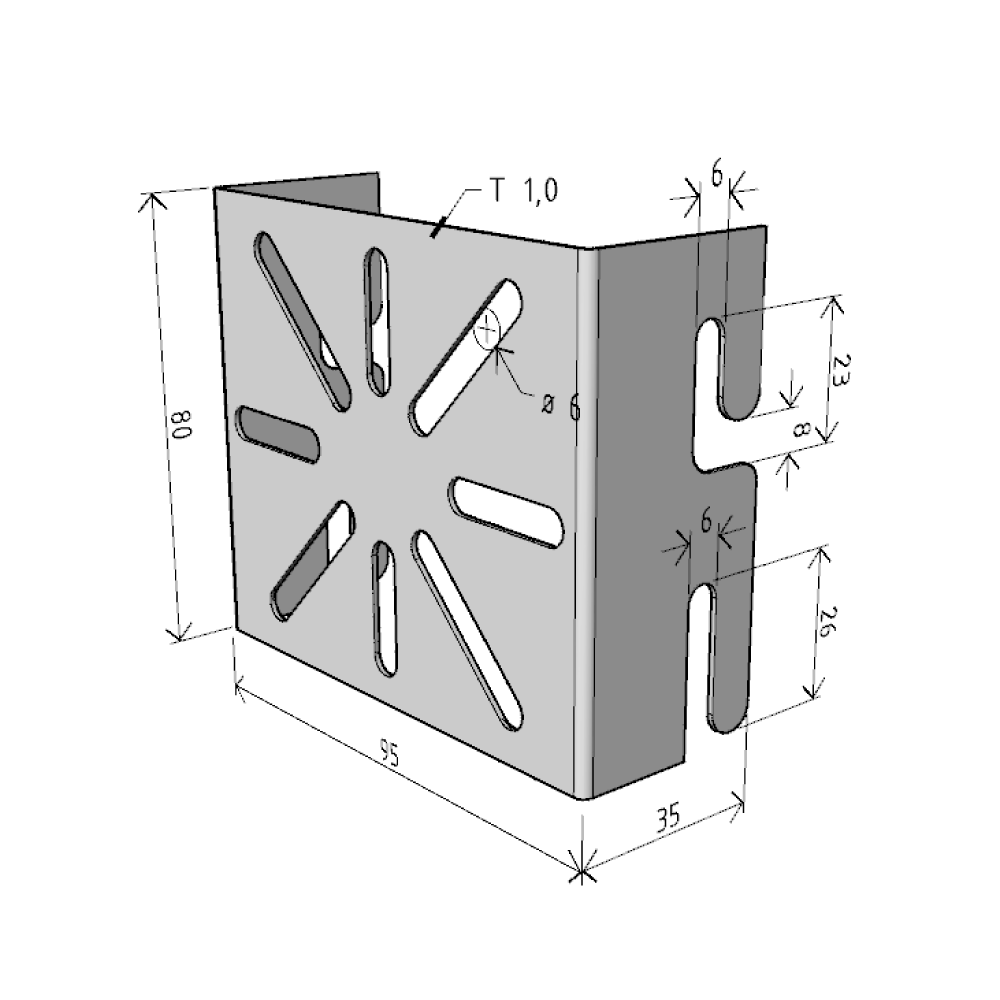

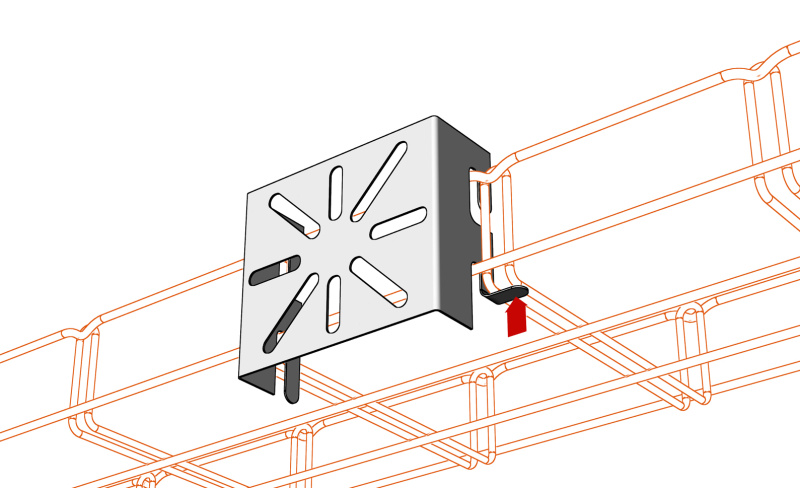

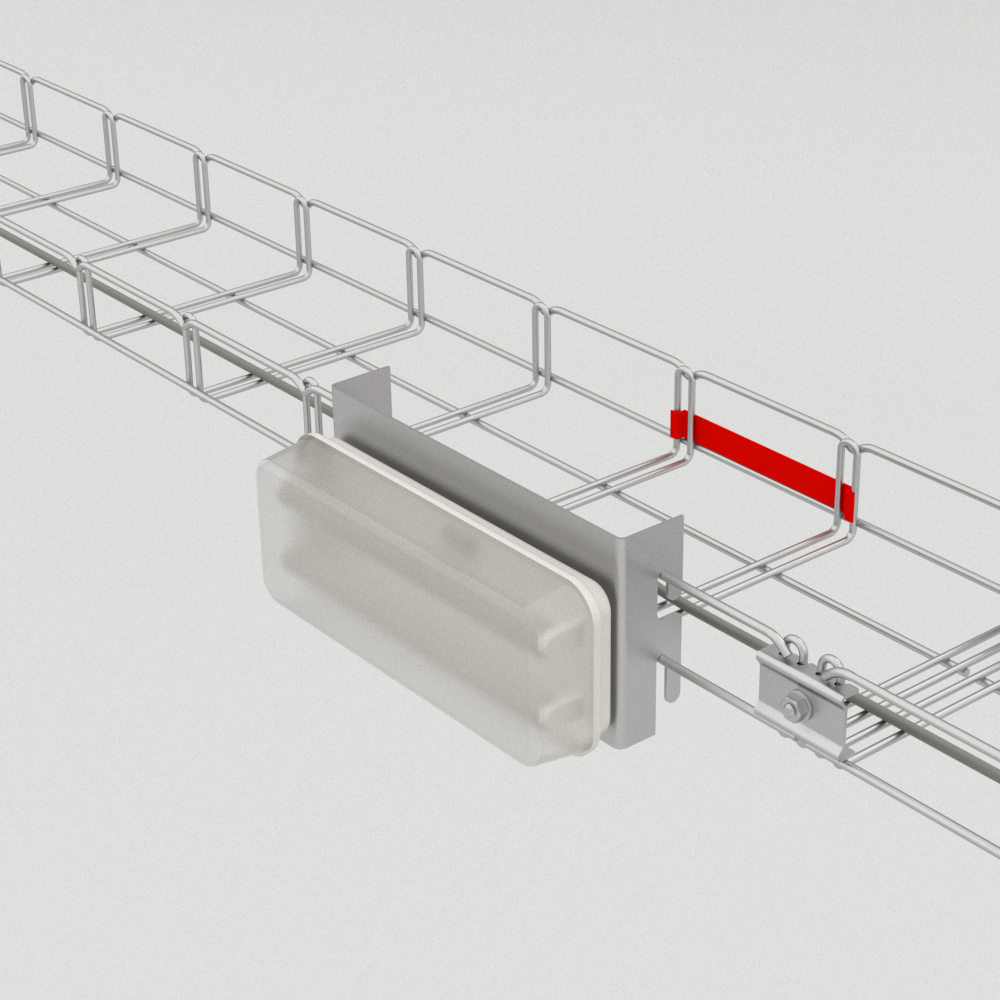

Držák DZM 1 se používá pro upevnění rozvodných krabic a ostatních prvků (zásuvek, vypínačů atd.) přímo na kabelovou trasu. Držák se zajistí na žlabu přihnutím min. jednoho jazýčku. Maximální nosnost držáku je 5 kg.

T (tloušťka plechu) 1,0 mm
Objednací kód
  • GZ ARK -214010
  • ZZ ARK -224010
  • A2 ARK -234010
  • A4 ARK -244010 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

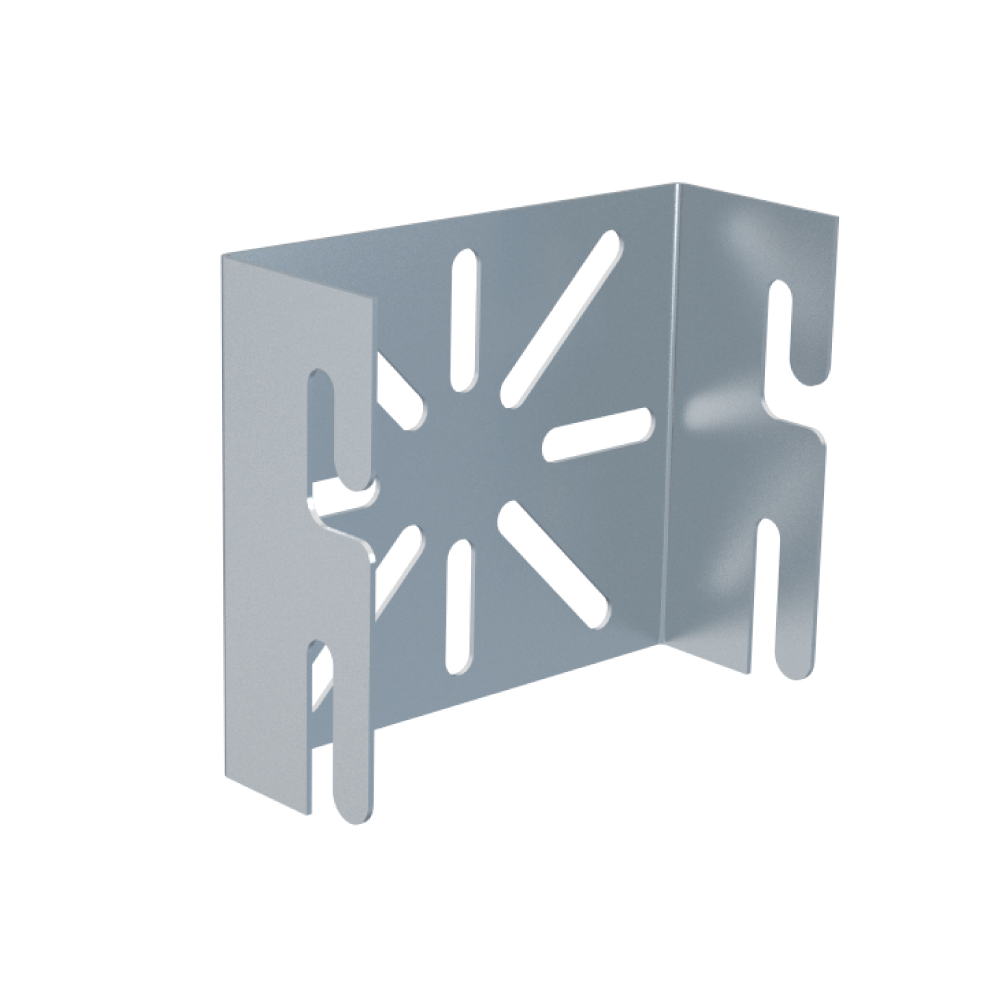

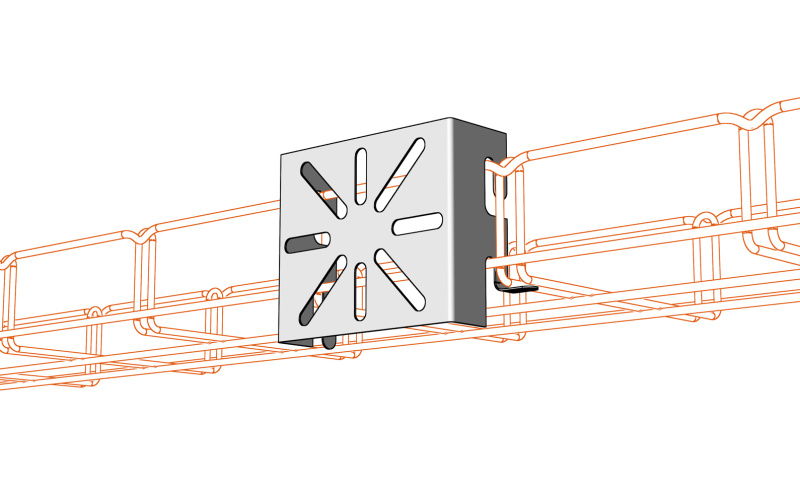

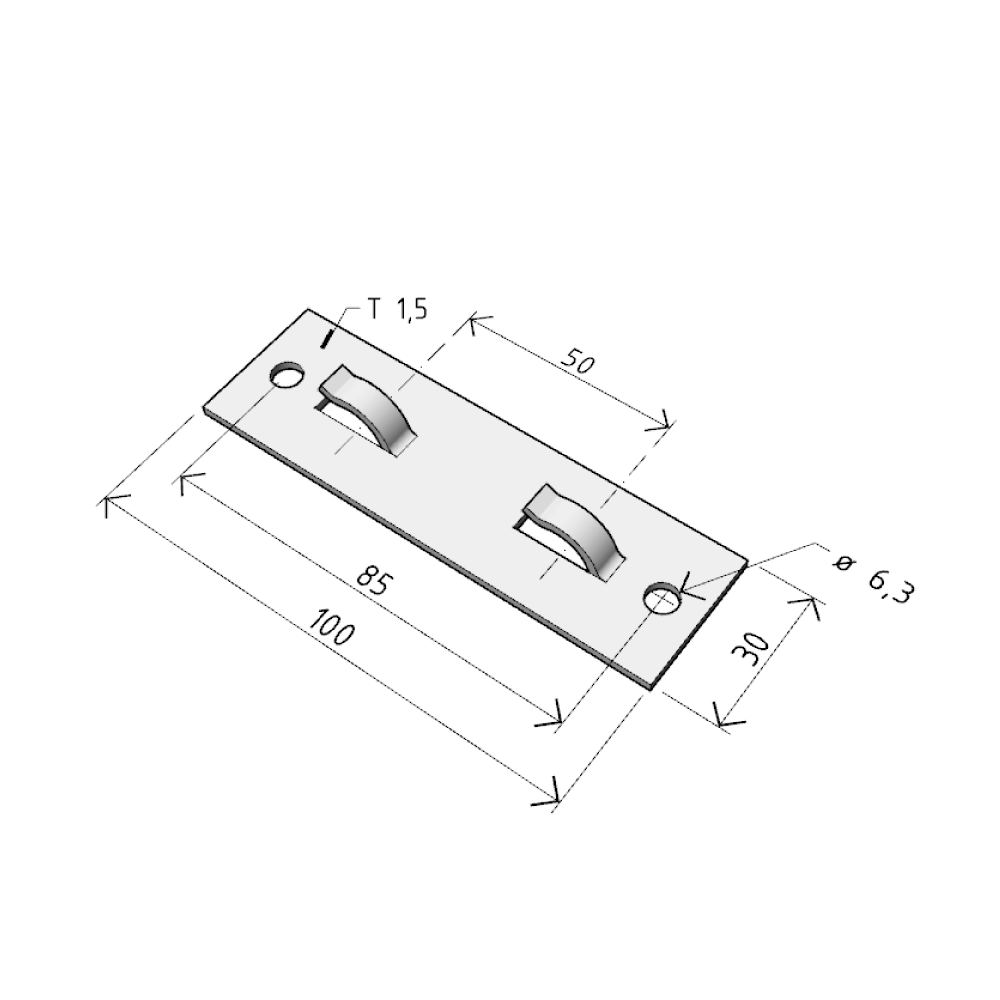

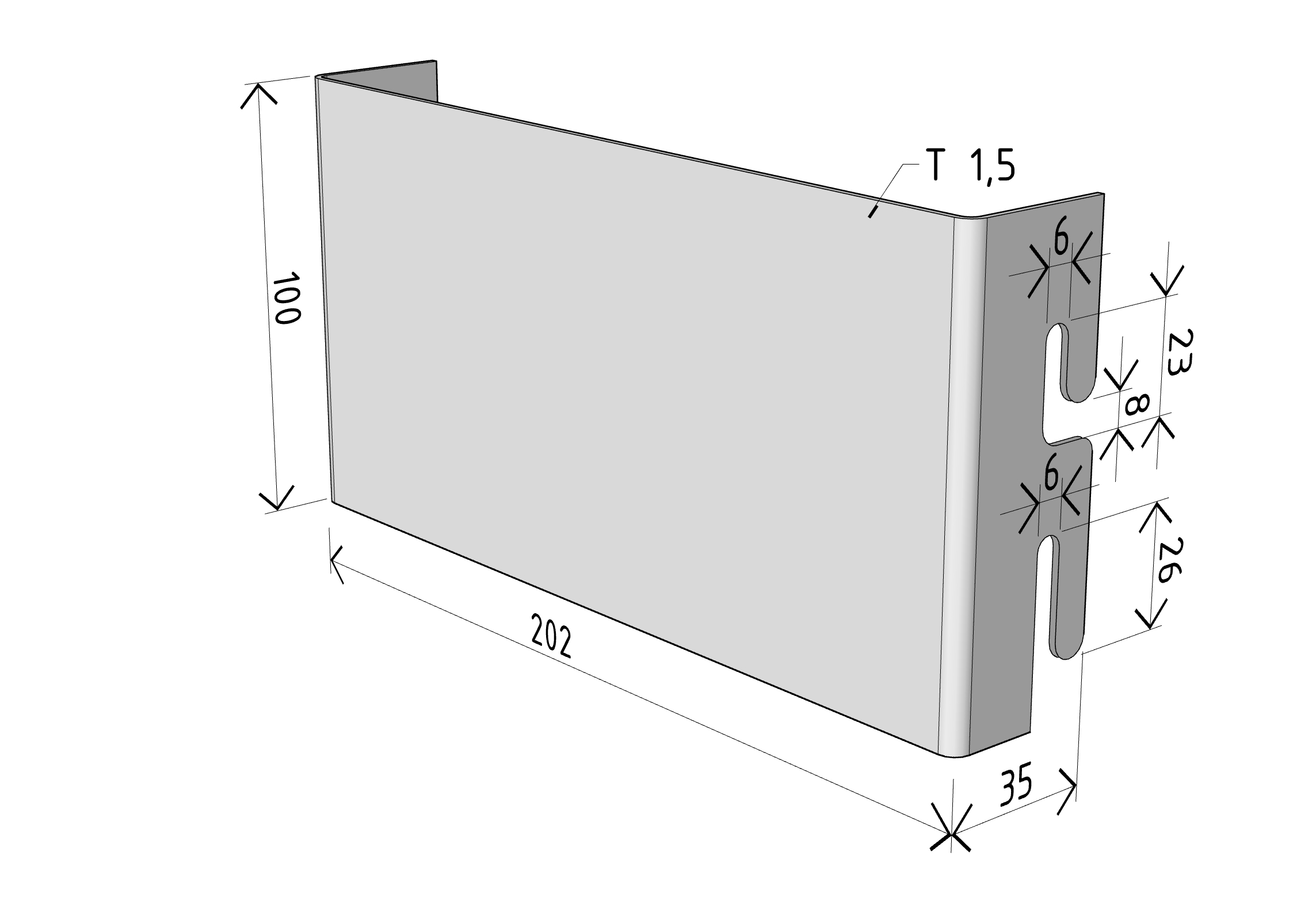

univerzální držák příslušenství kabelové trasy DZMU 1

univerzální držák příslušenství kabelové trasy DZMU 1

Na držák DZMU 1 se upevňují prvky, které vyžadují větší připojovací plochu, než poskytuje držák DZM 1. Toto příslušenství lze upevnit například samovrtným šroubem typu TEX. Držák se zajistí na žlabu přihnutím prodloužených jazýčků. Maximální nosnost držáku je 10 kg.

T (tloušťka plechu) 1,5 mm
Objednací kód
  • GZ ARK -214015
  • ZZ ARK -224015
  • A2 ARK -234015
  • A4 ARK -244015 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

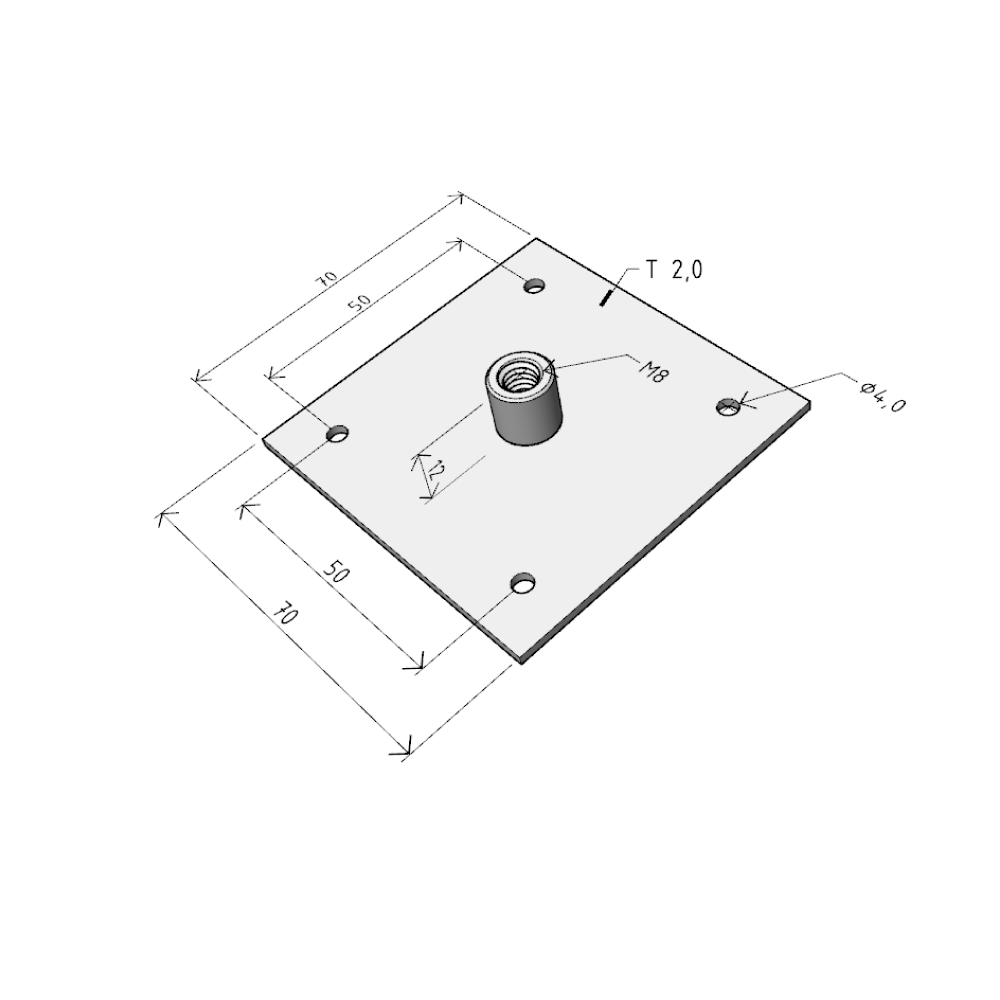

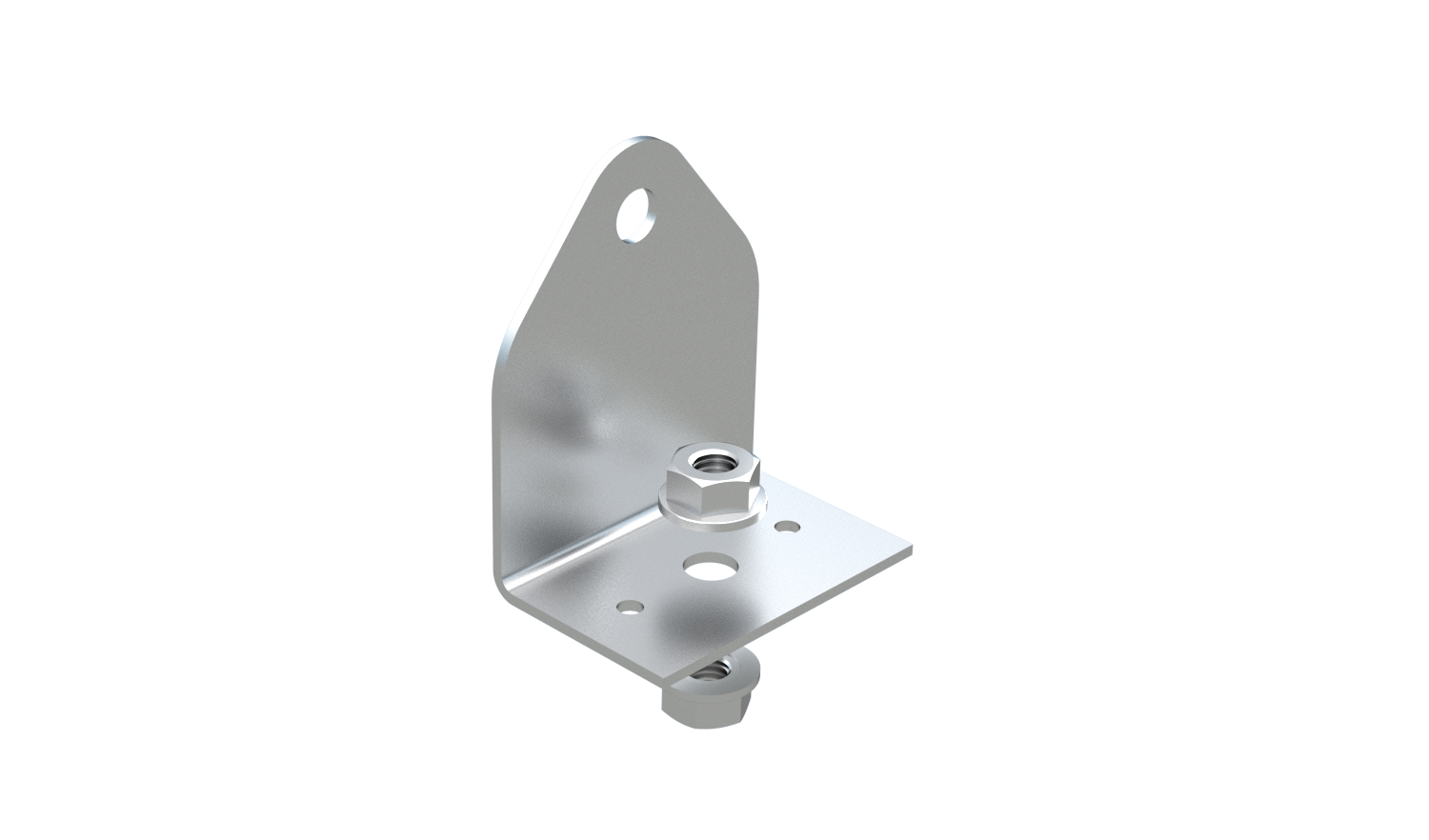

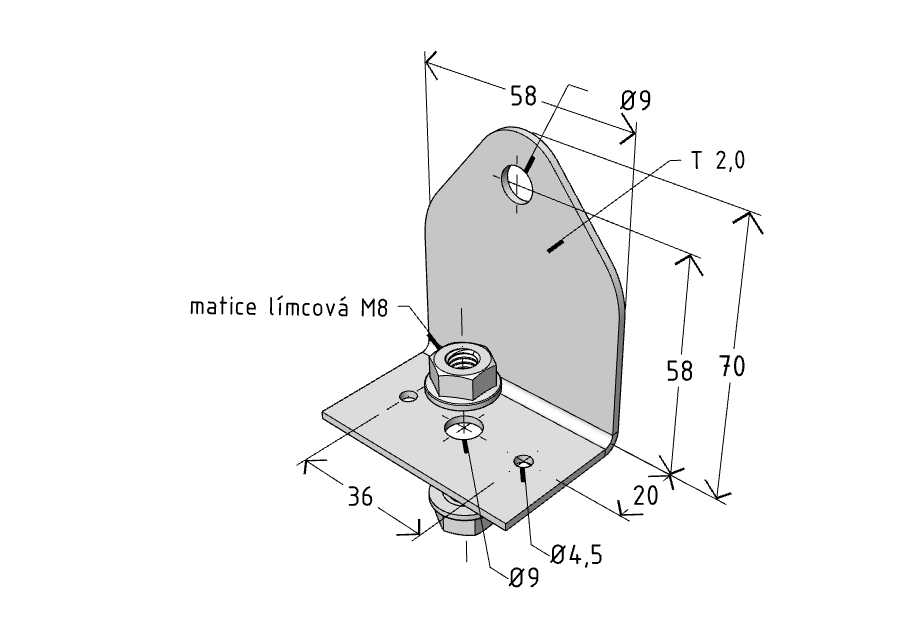

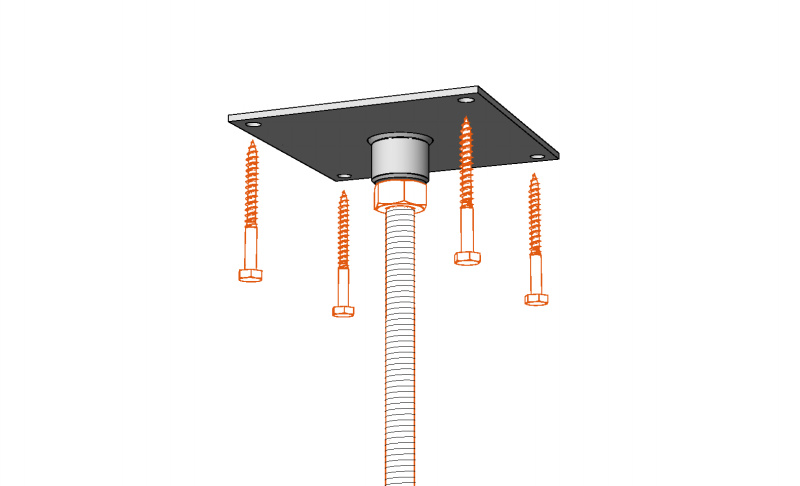

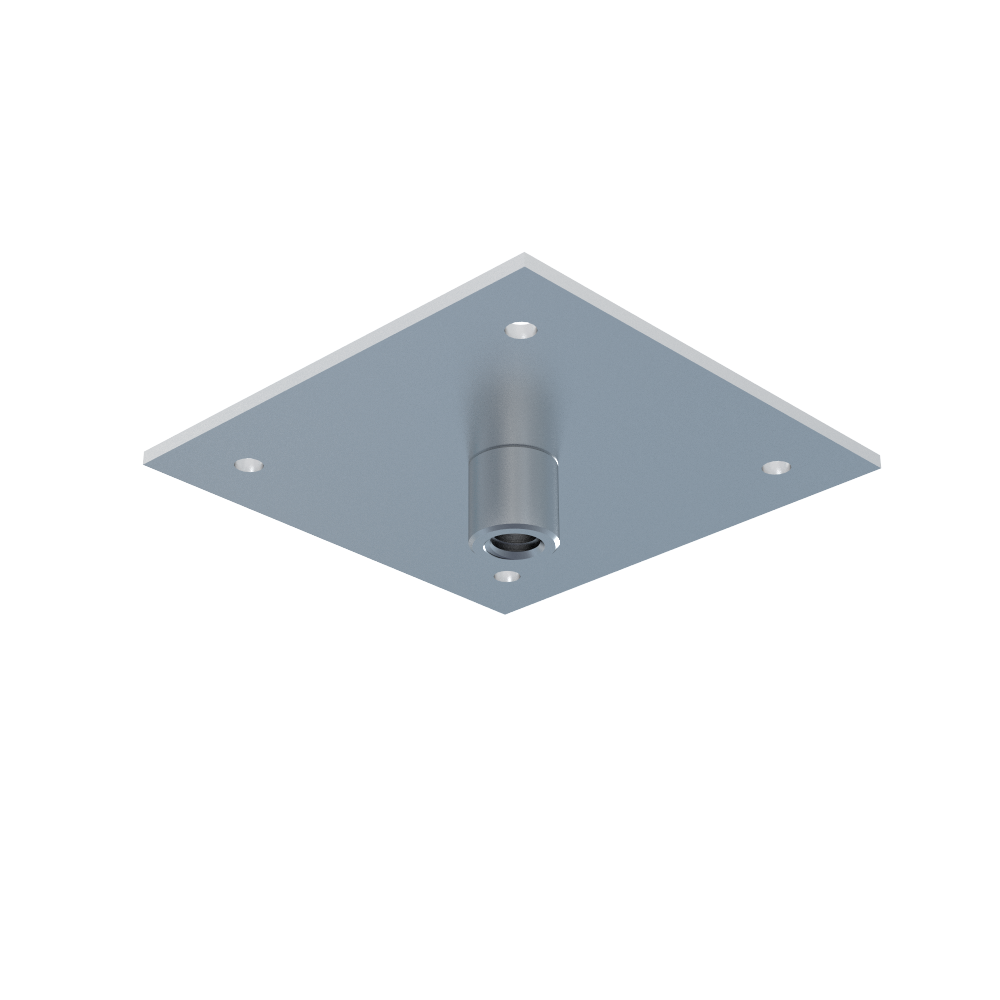

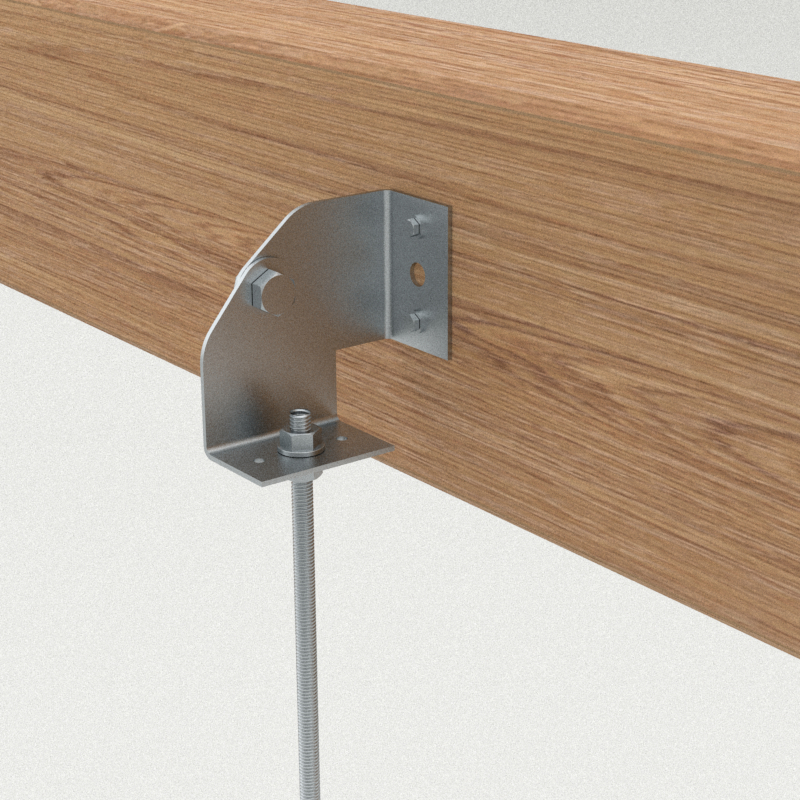

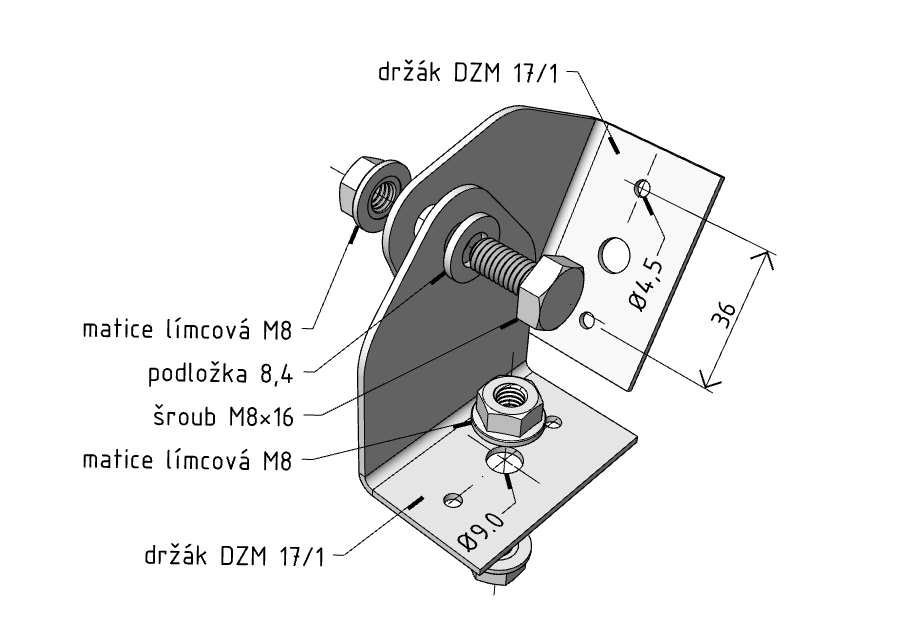

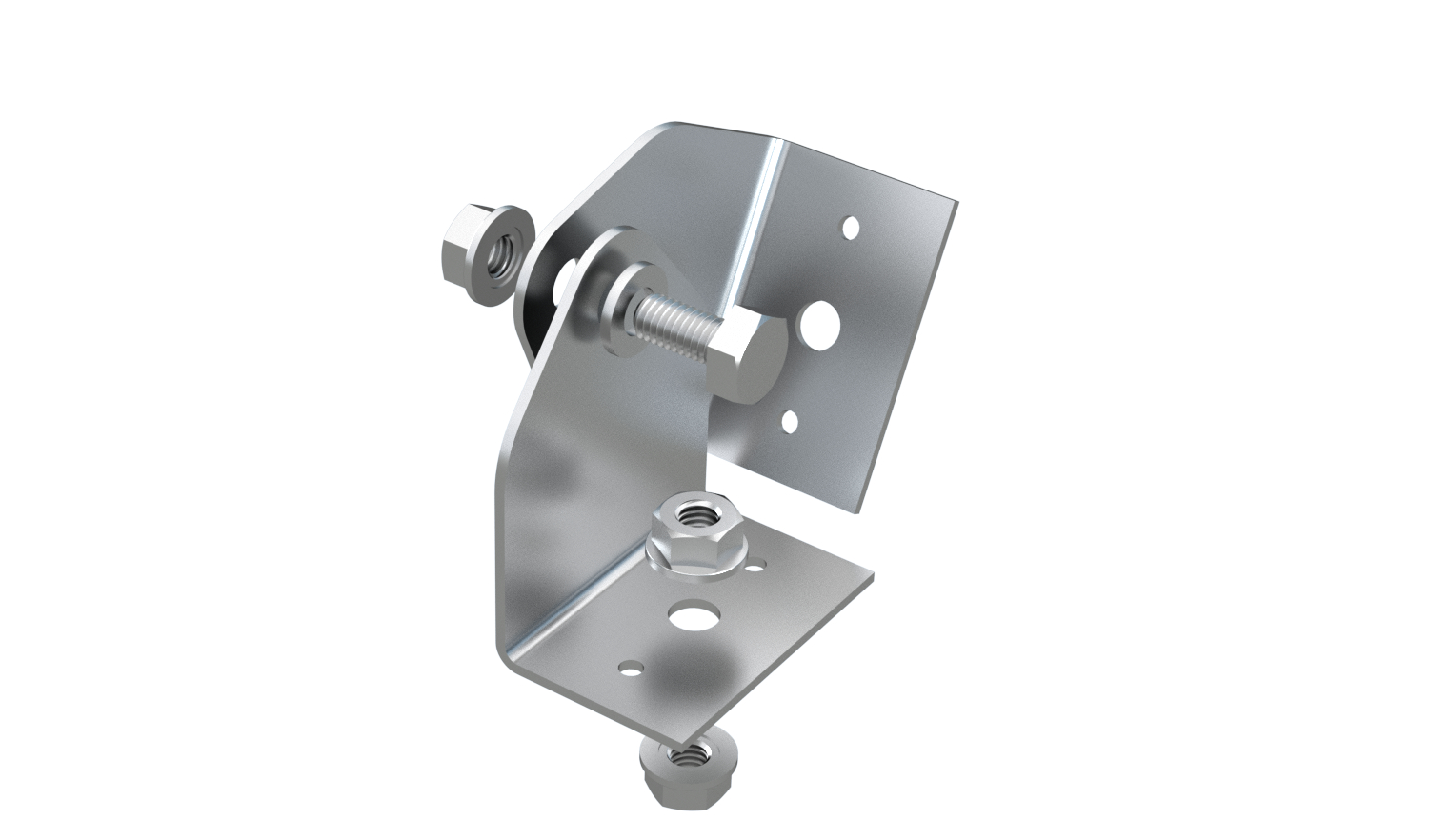

držák závitové tyče DZM 2

držák závitové tyče DZM 2

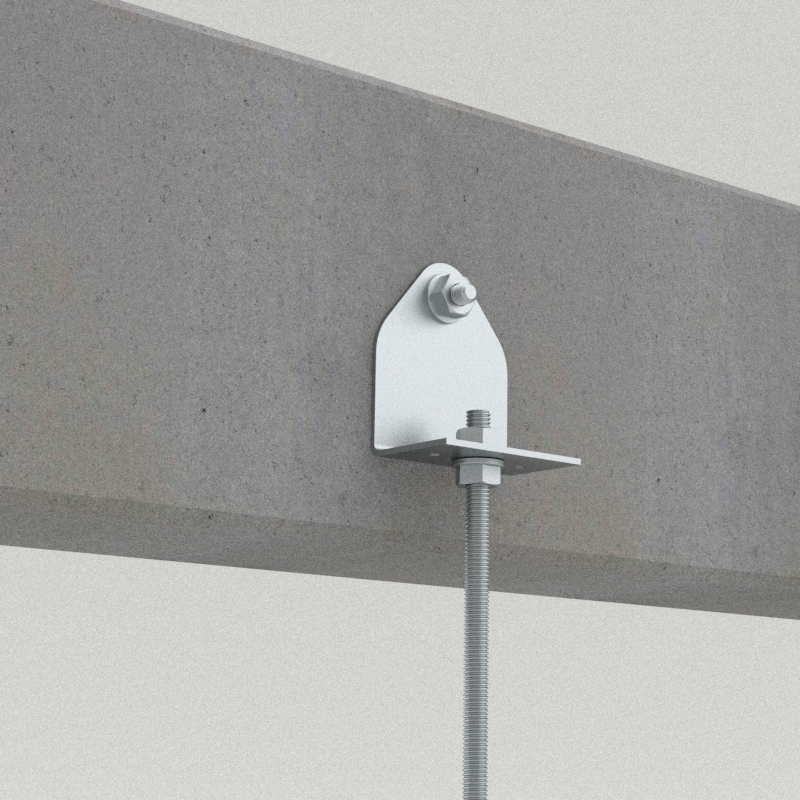

Držák DZM 2 se používá pro ukotvení závitových tyčí M8 při prostorových montážích do stropu (dřevěný, hurdiskový, atd.), nebo pod jinou horizontální část stavby, kde nelze použít kovové hmoždinky do betonu. Maximální doporučené zatížení 150 kg.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214020
  • A2 ARK -234020

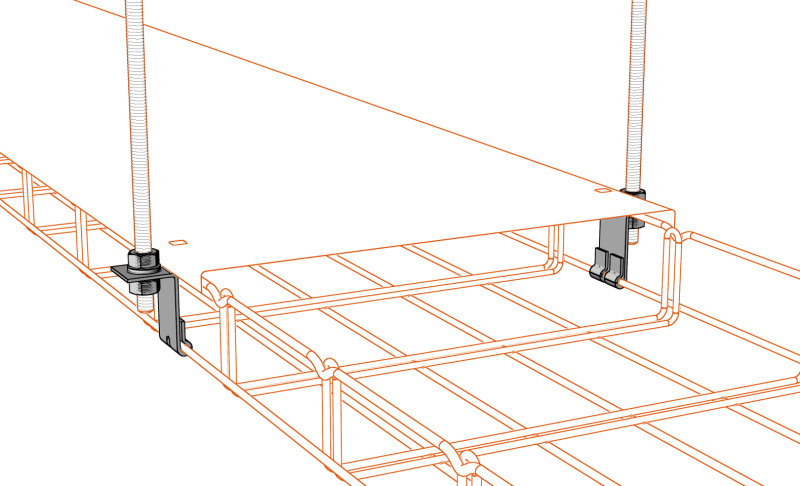

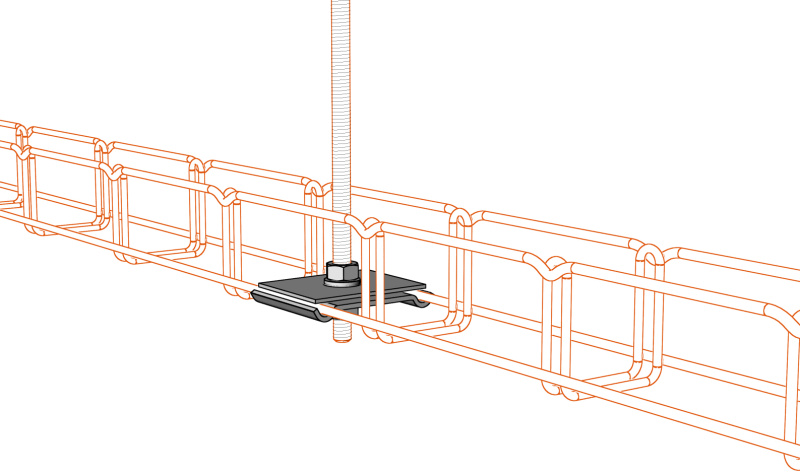

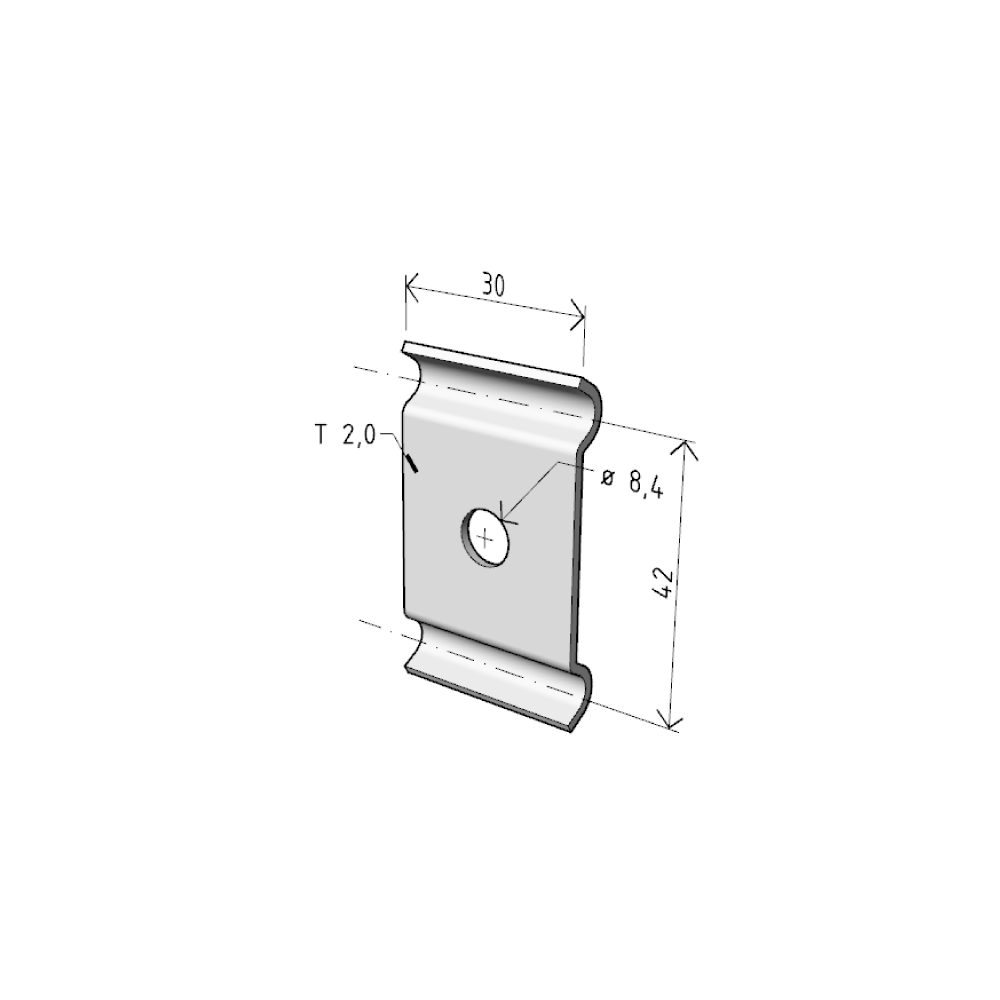

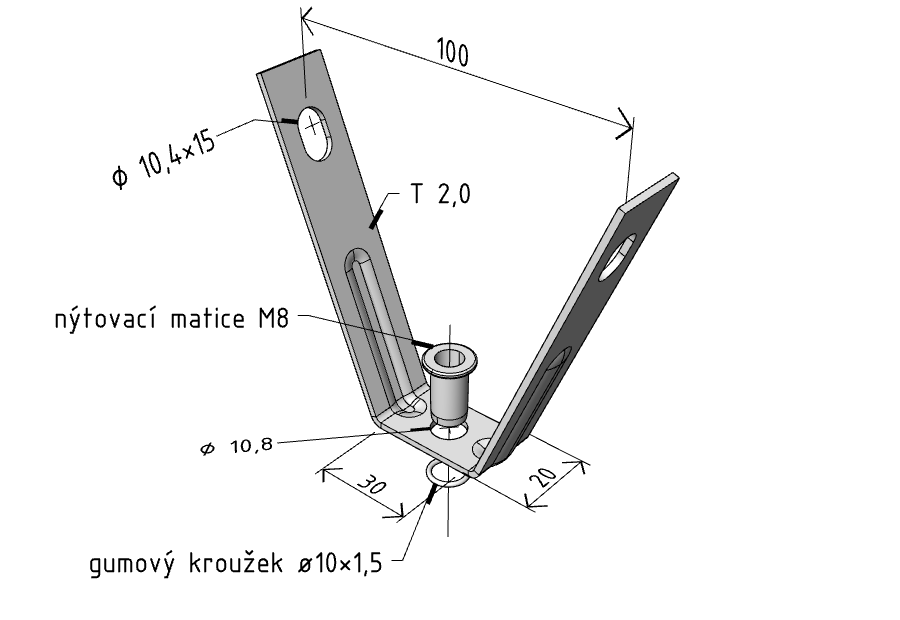

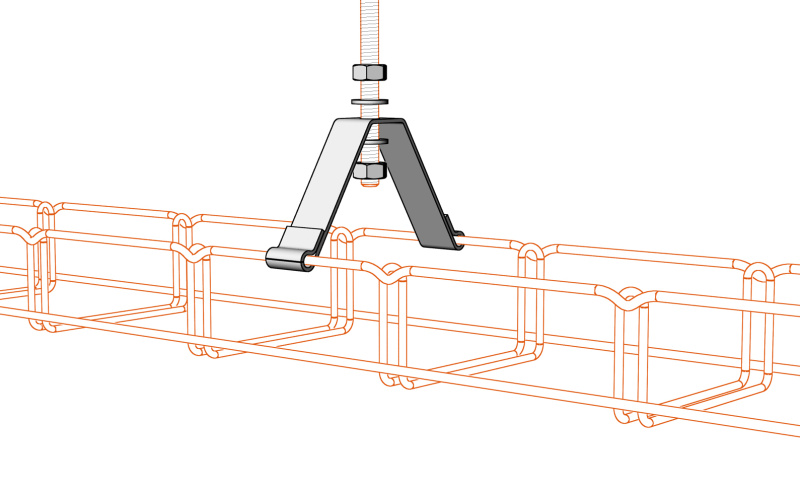

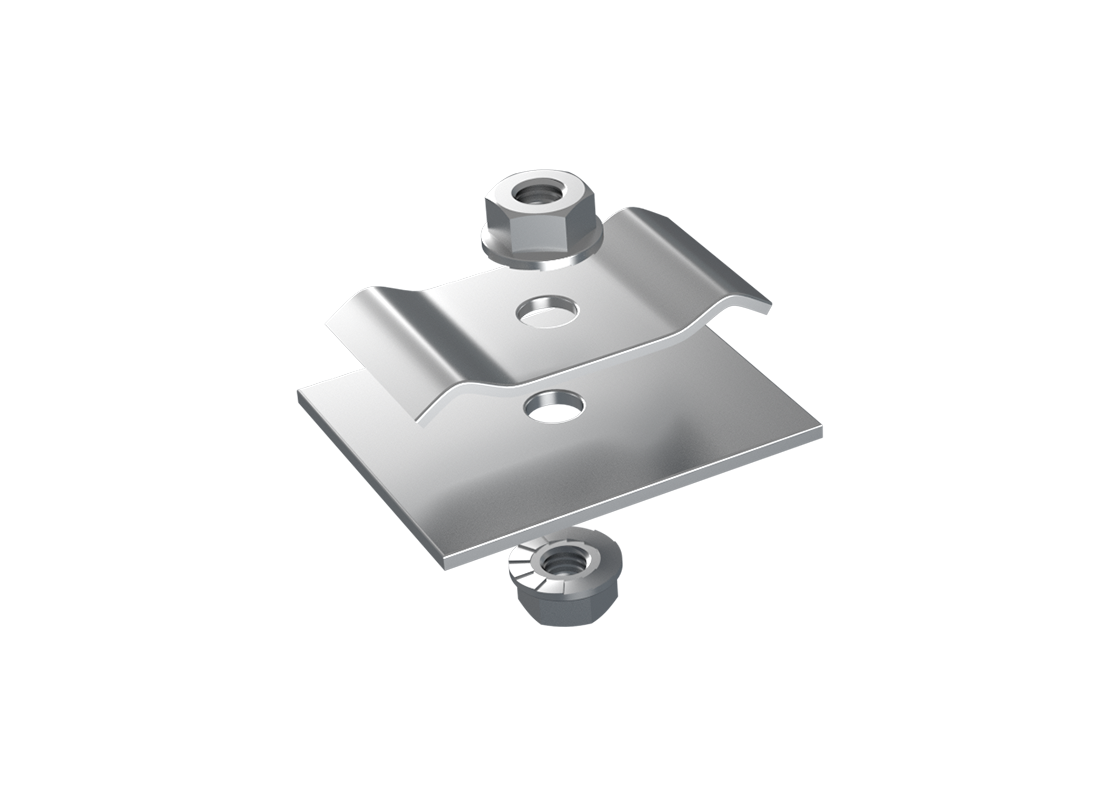

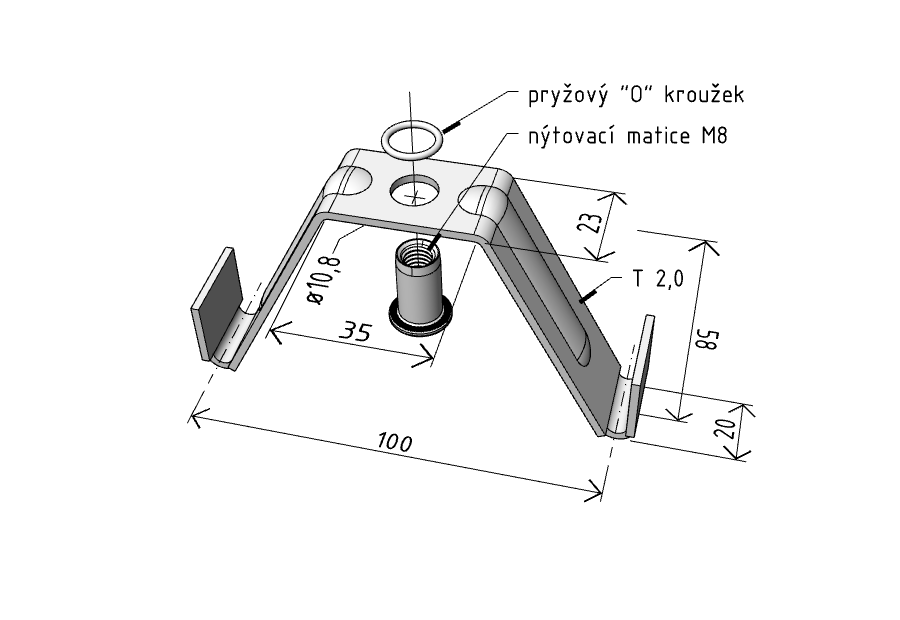

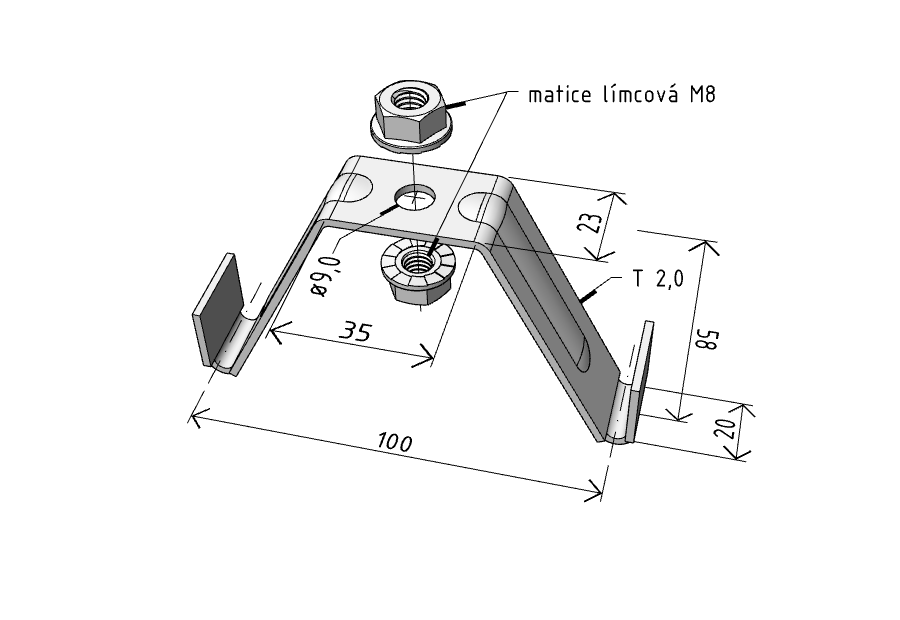

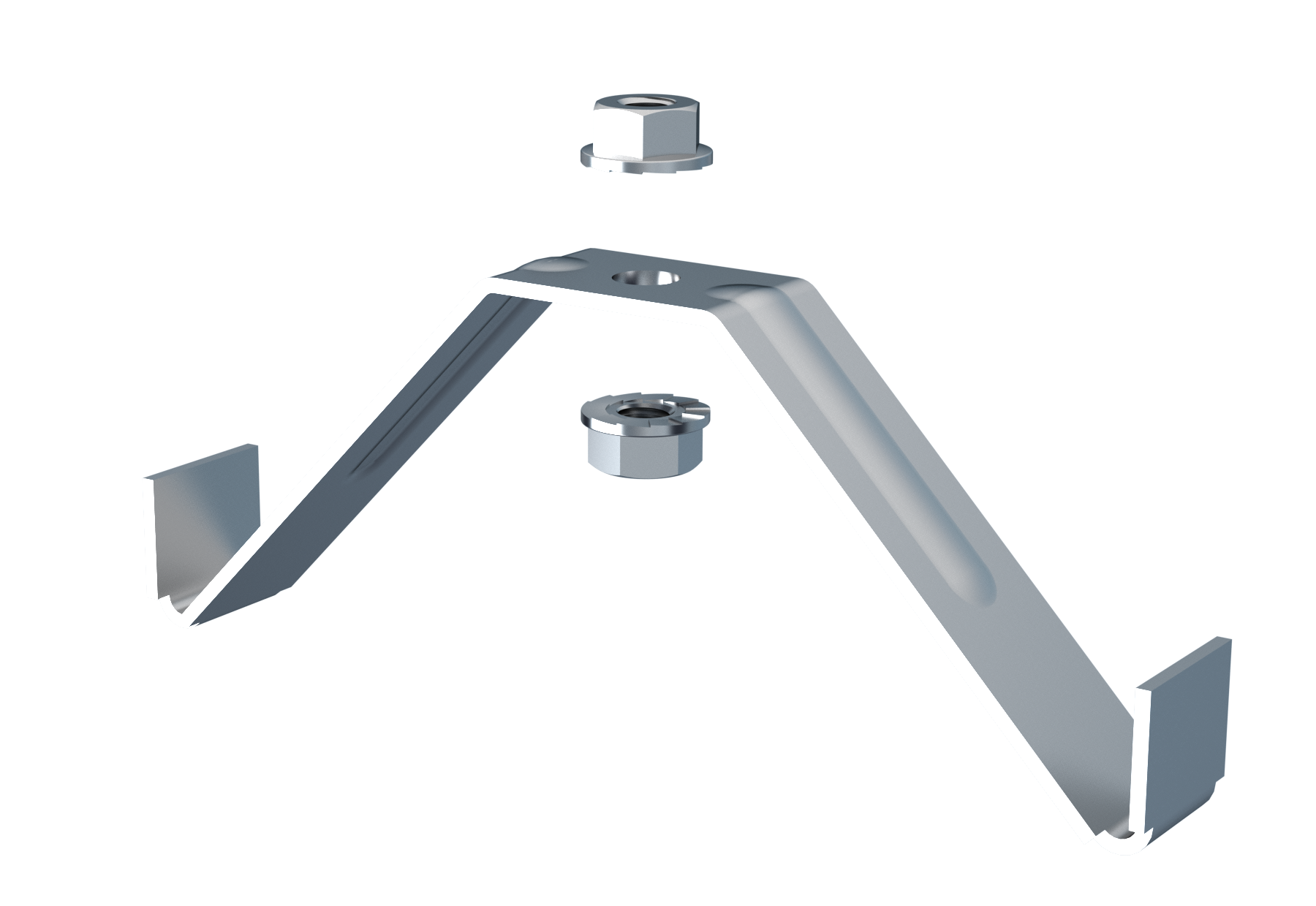

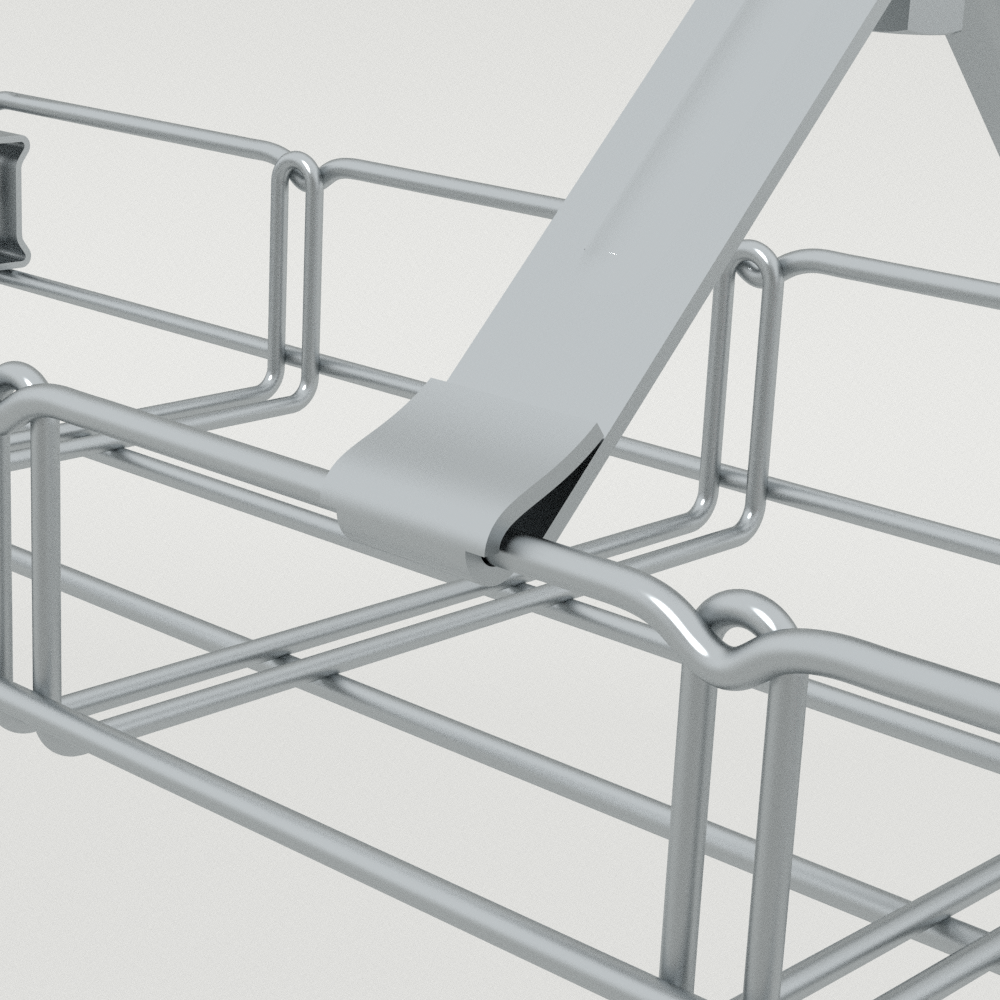

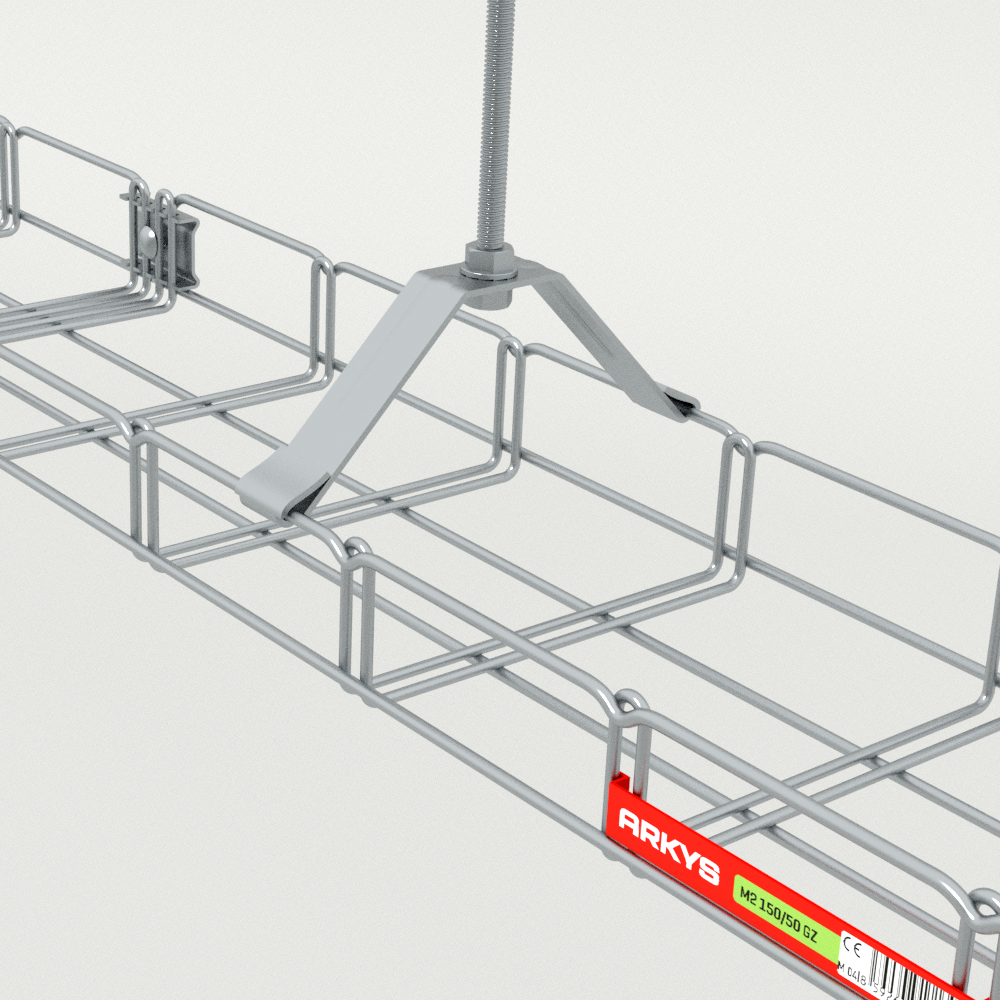

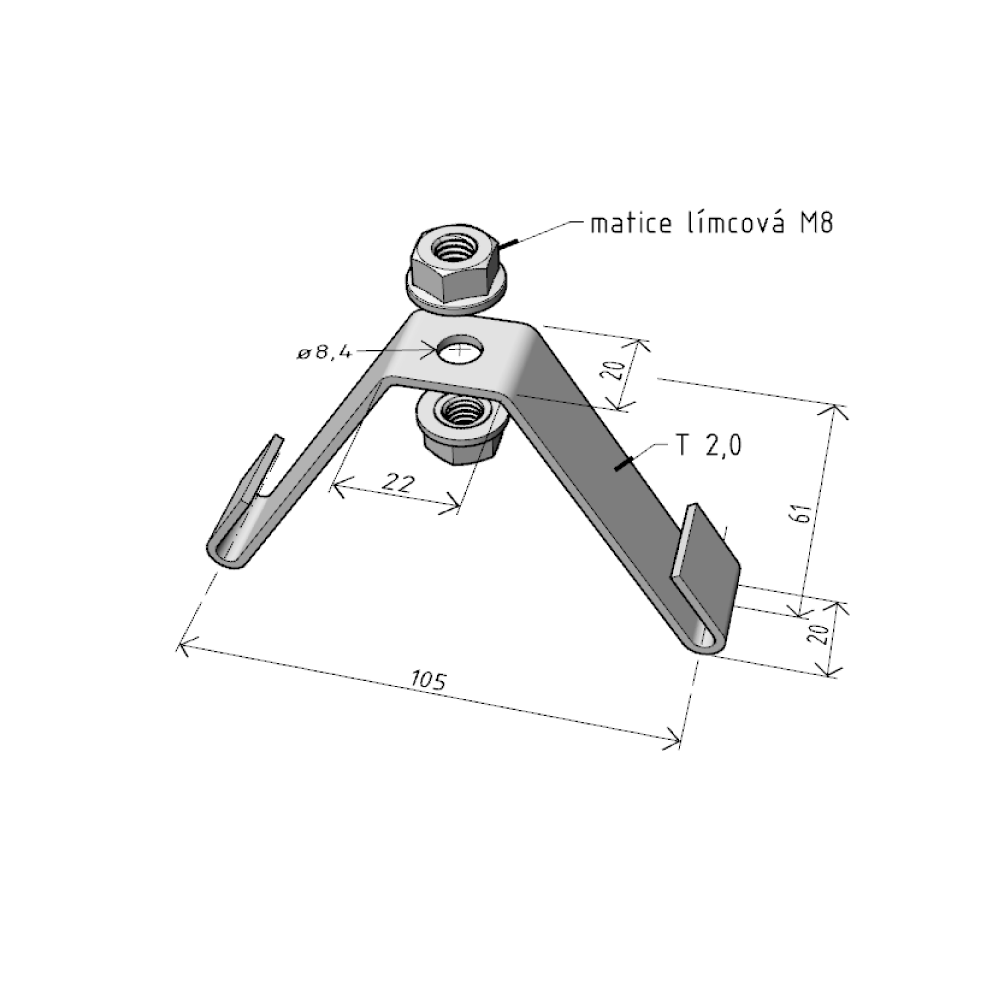

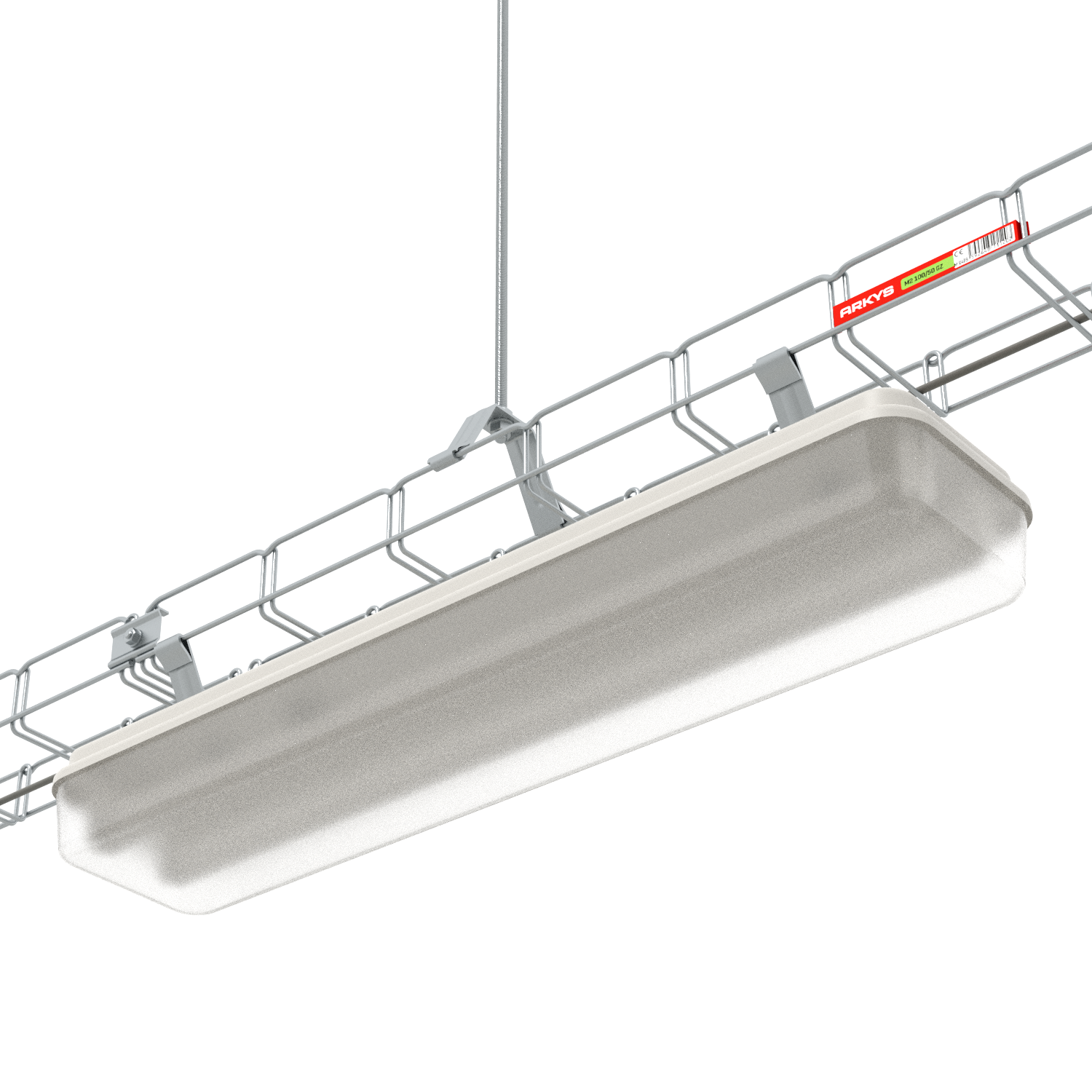

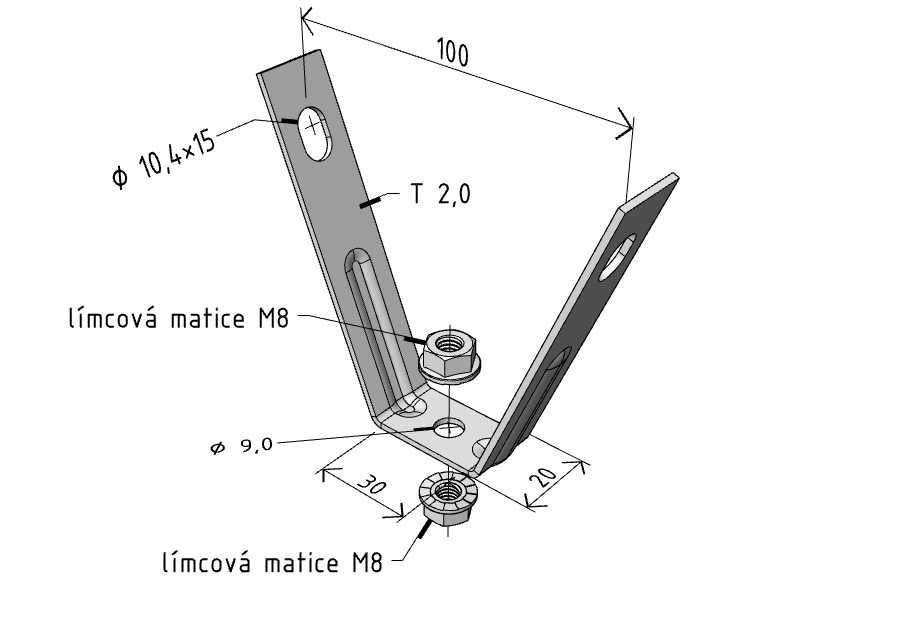

držák žlabu DZM 3/100

držák žlabu DZM 3/100

Držák DZM 3/100 se používá pro zavěšení kabelových žlabů šířky 100 mm na závitové tyče M8. Lze jej využít i jako nosný prvek pro instalaci různých typů svítidel.Tento typ držáku nelze použít v kombinaci s víkem žlabu. V případě požadavku instalace s víkem je nutné použít podpěru PZM nebo držáky DZM 6. Komponenty na tomto obrázku jsou součástí balení. Maximální doporučené zatížení 50 kg.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214030
  • ZZ ARK -224030
  • A2 ARK -234030
  • A4 ARK -244030





ZZ - ARK-224030 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

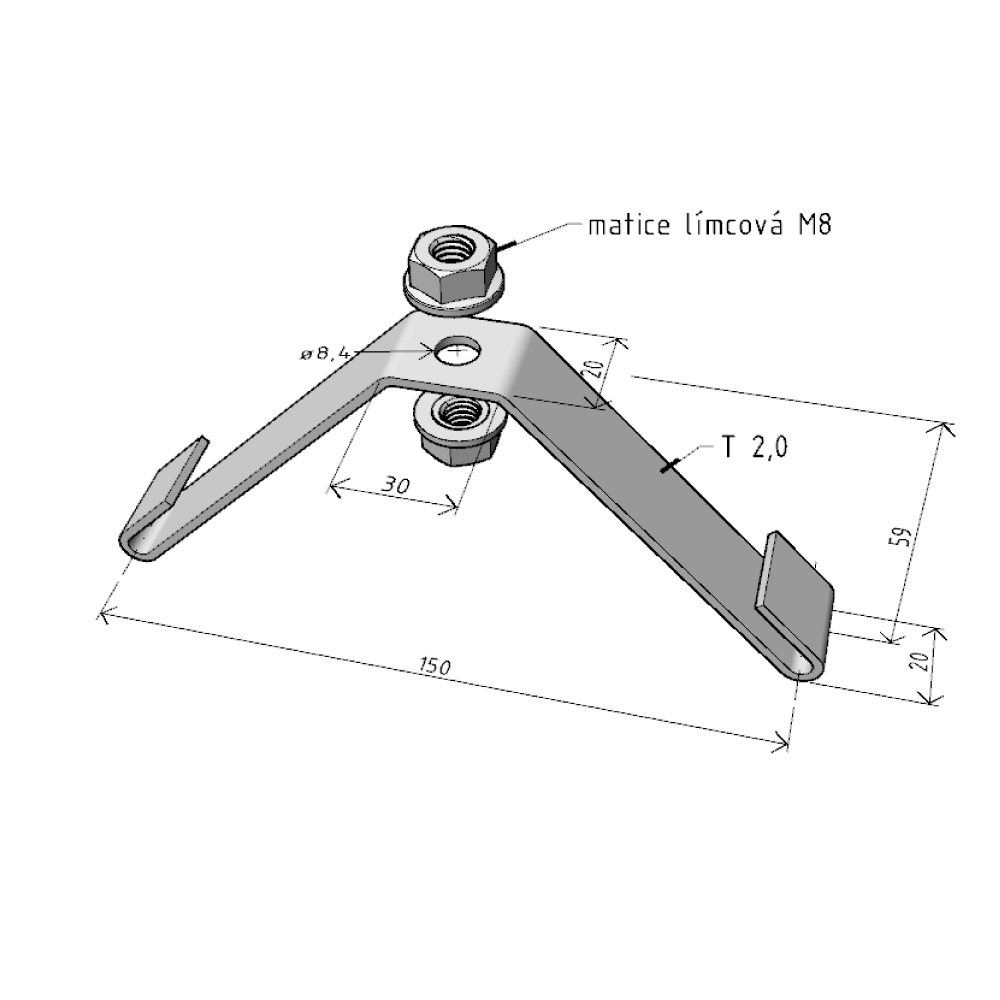

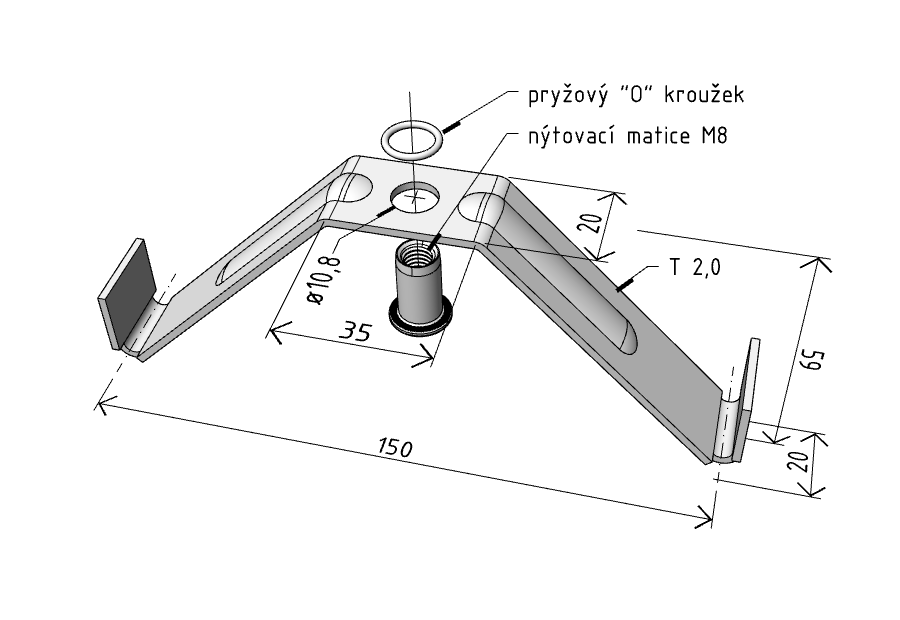

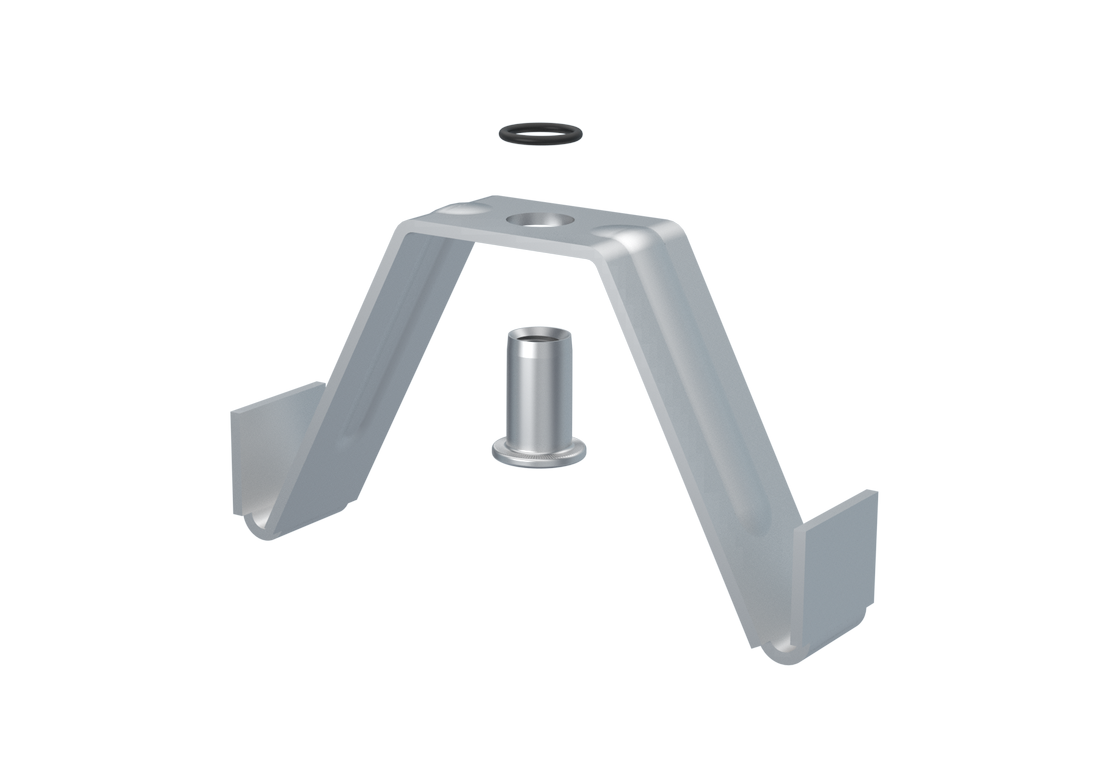

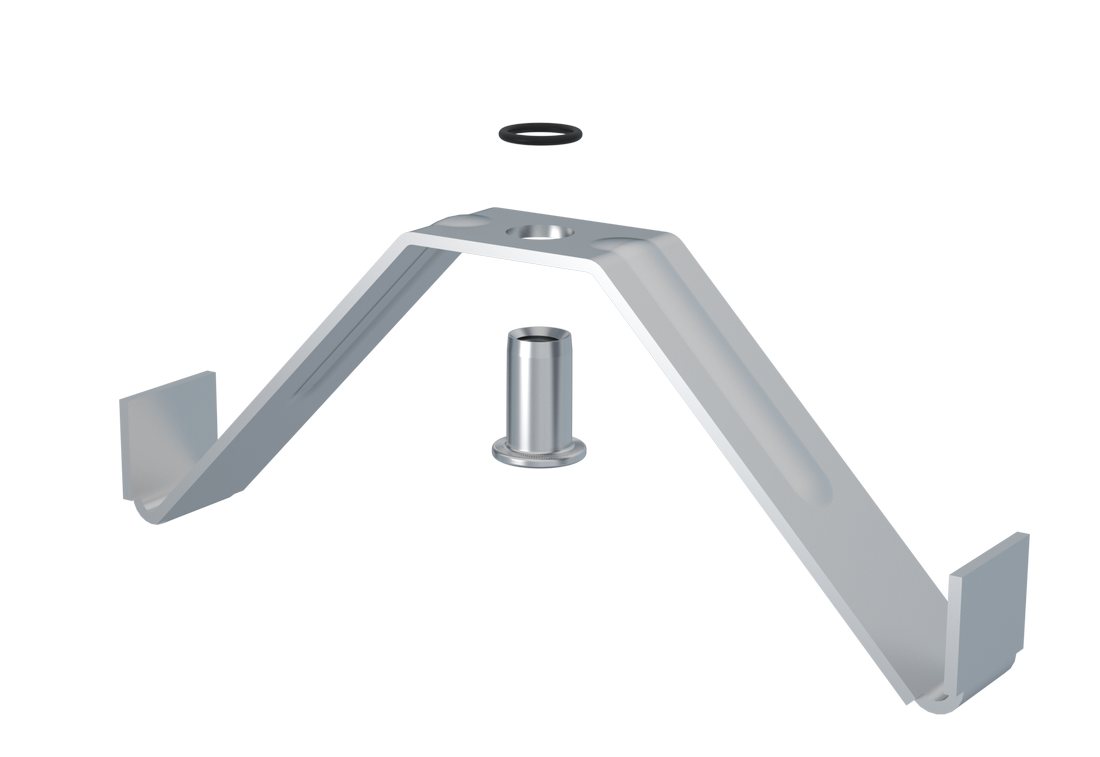

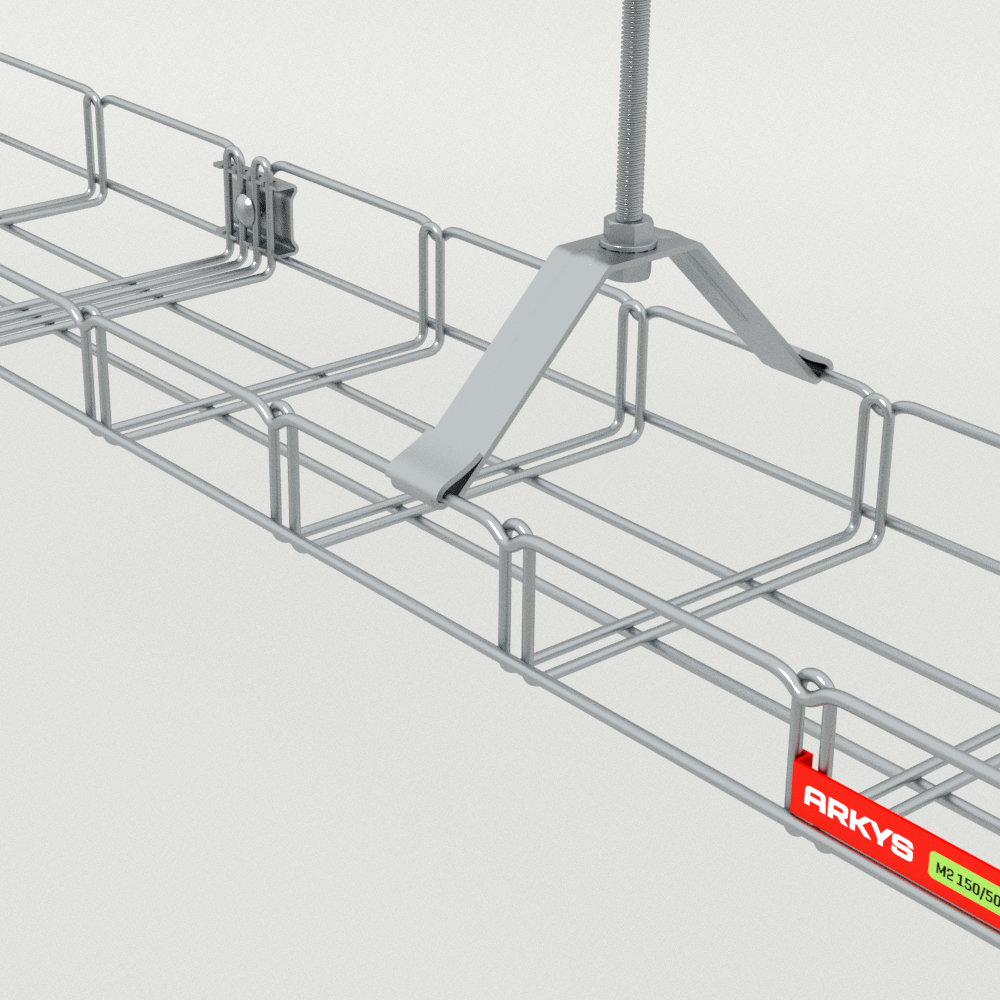

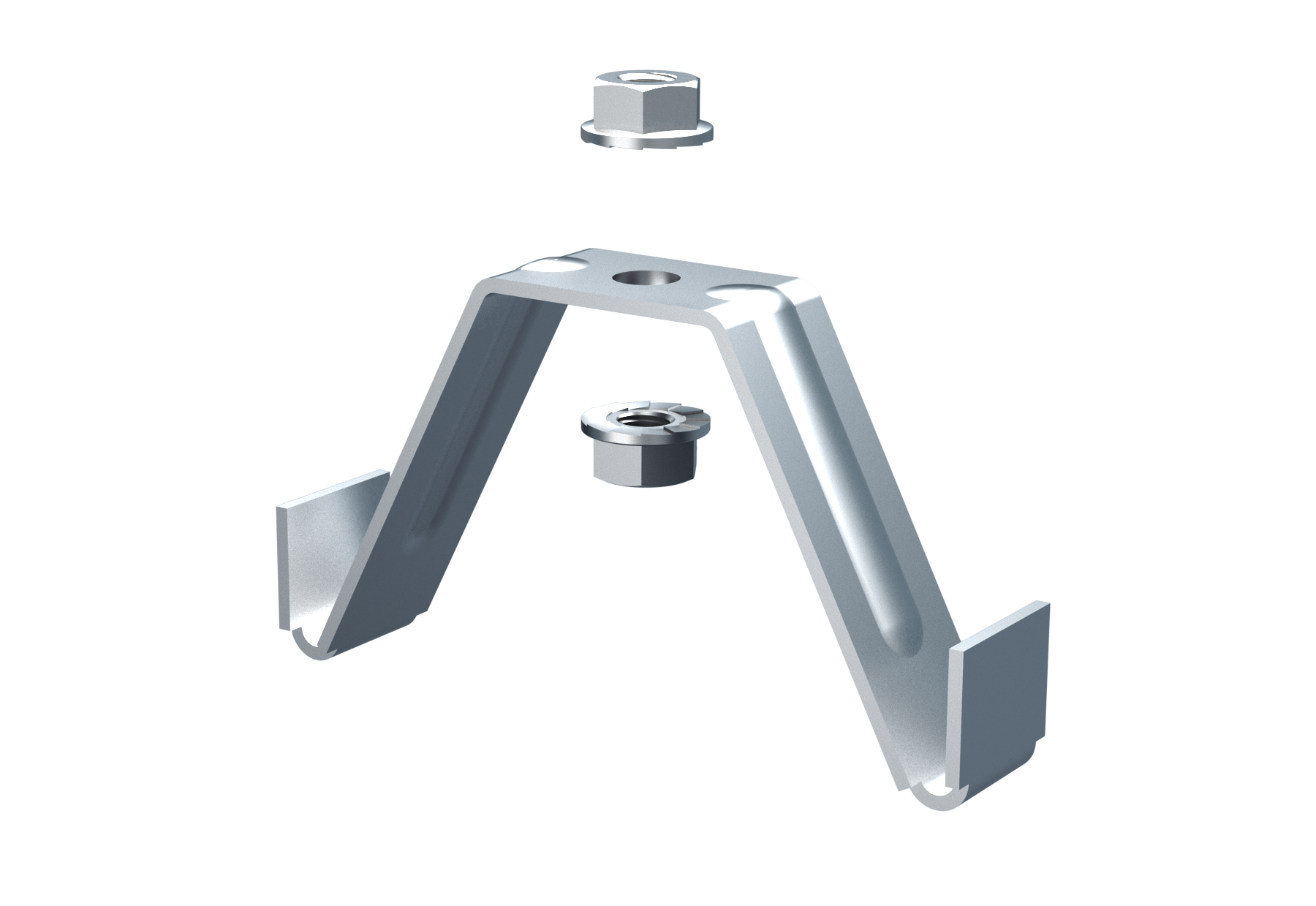

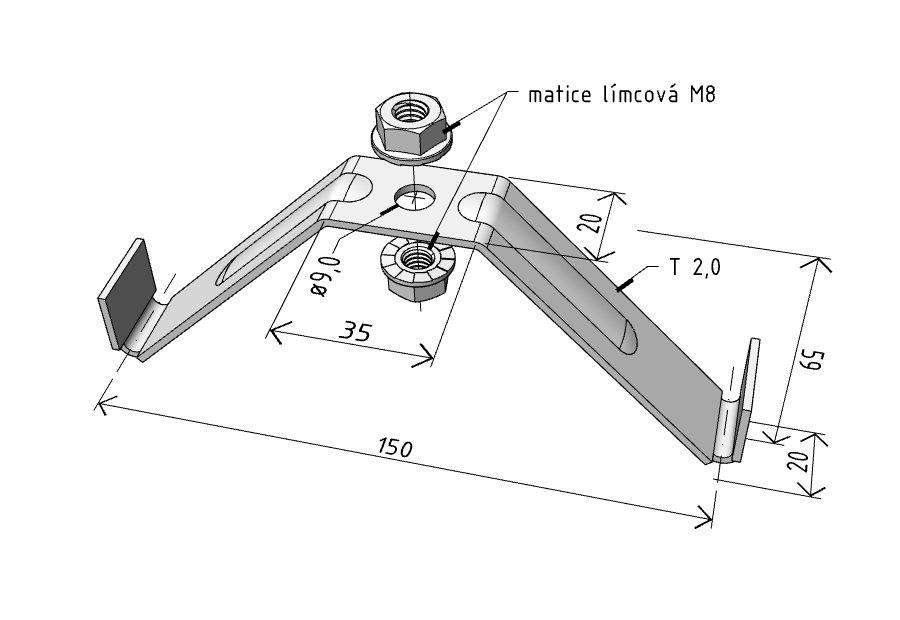

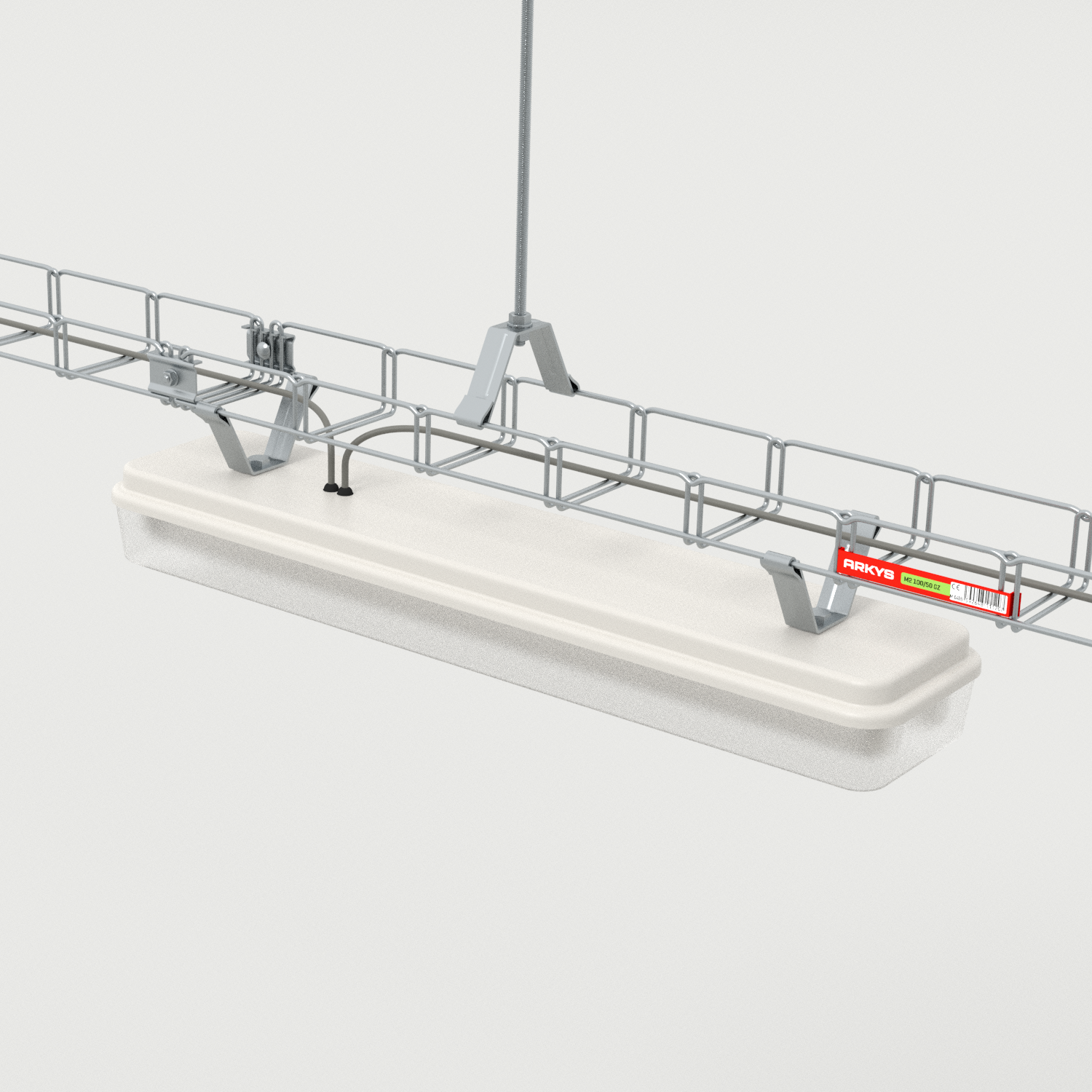

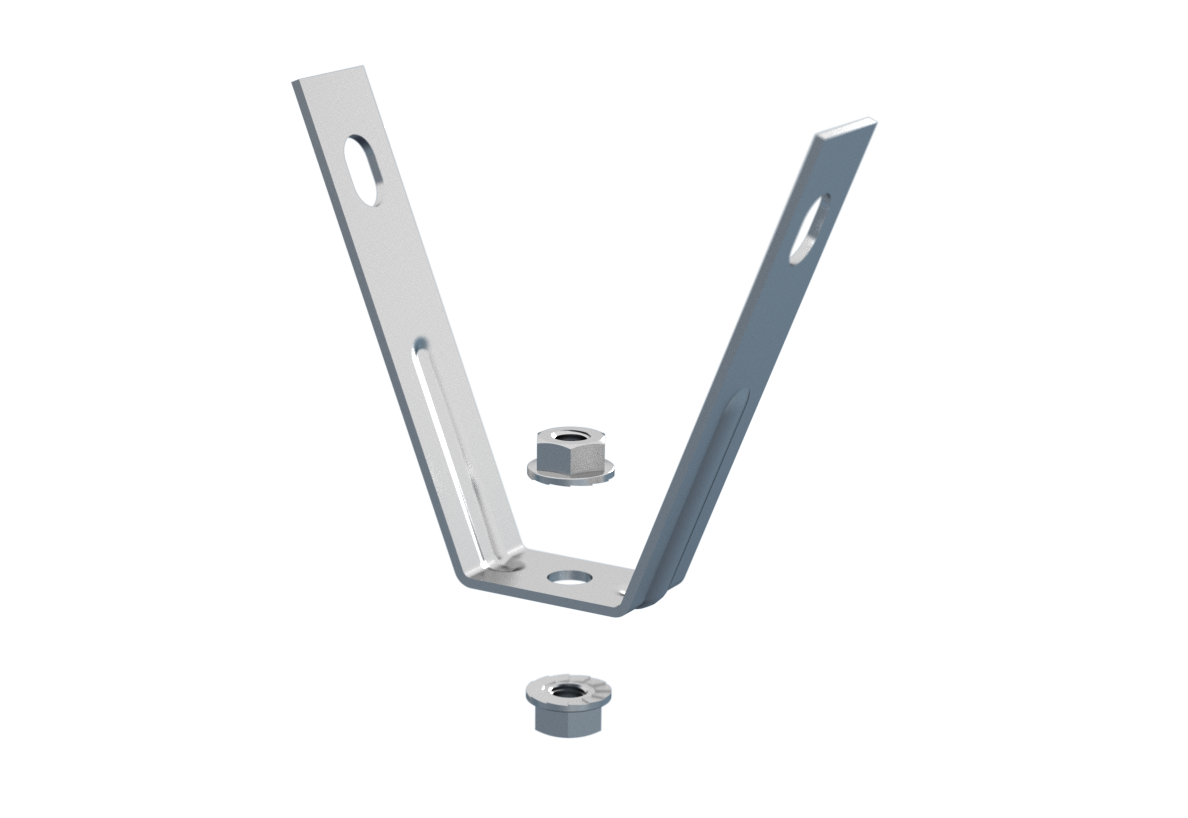

držák žlabu DZM 3/150

držák žlabu DZM 3/150

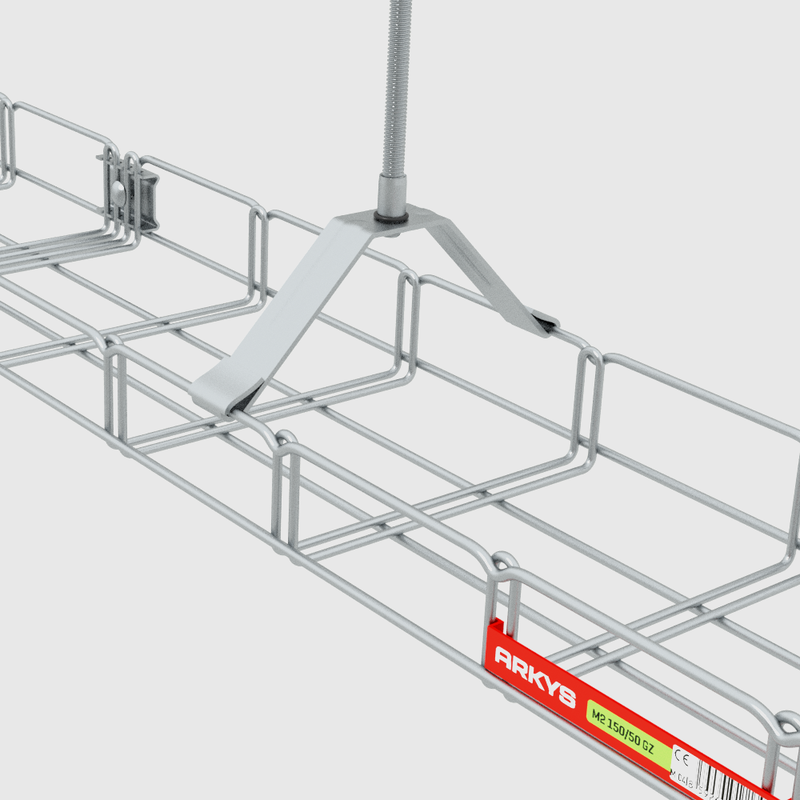

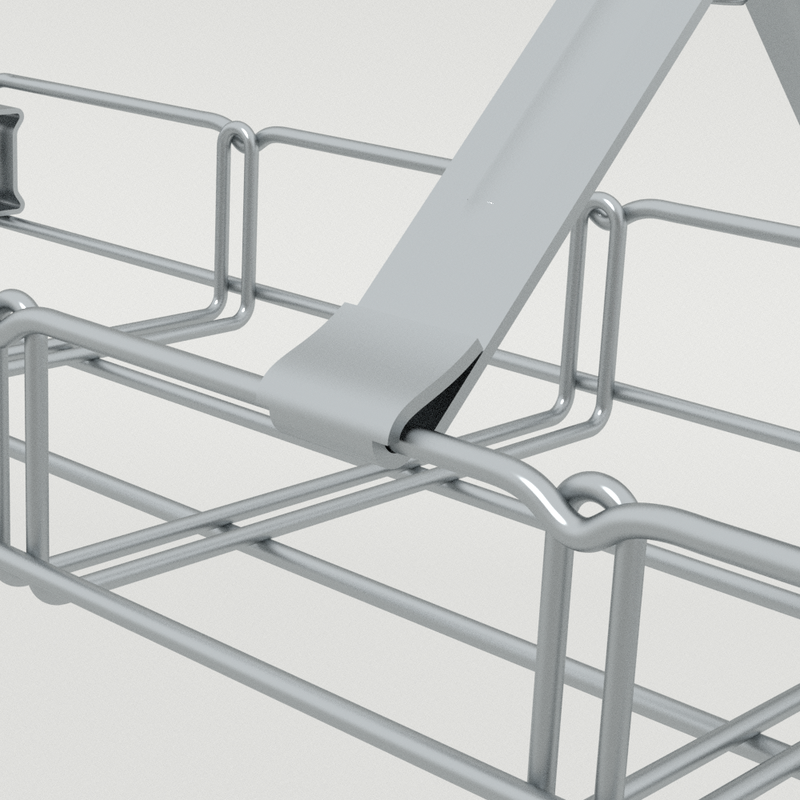

Držák DZM 3/150 se používá pro zavěšení kabelových žlabů šířky 150 mm na závitové tyče M8. Lze jej využít i jako nosný prvek pro instalaci různých typů svítidel.Tento držák nelze použít v kombinaci s víkem žlabu. V případě požadavku instalace s víkem je nutné použít podpěry PZM nebo držáky DZM 6. Komponenty na tomto obrázku jsou součástí balení. Maximální doporučené zatížení 50 kg.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214035
  • ZZ ARK -224035
  • A2 ARK -234035
  • A4 ARK -244035 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-224035 - spojovací materiál v provedení:

5 - galvanický zinek (GZ)
7 - geomet 500 (G5)
8 - nerez AISI 304 (A2)

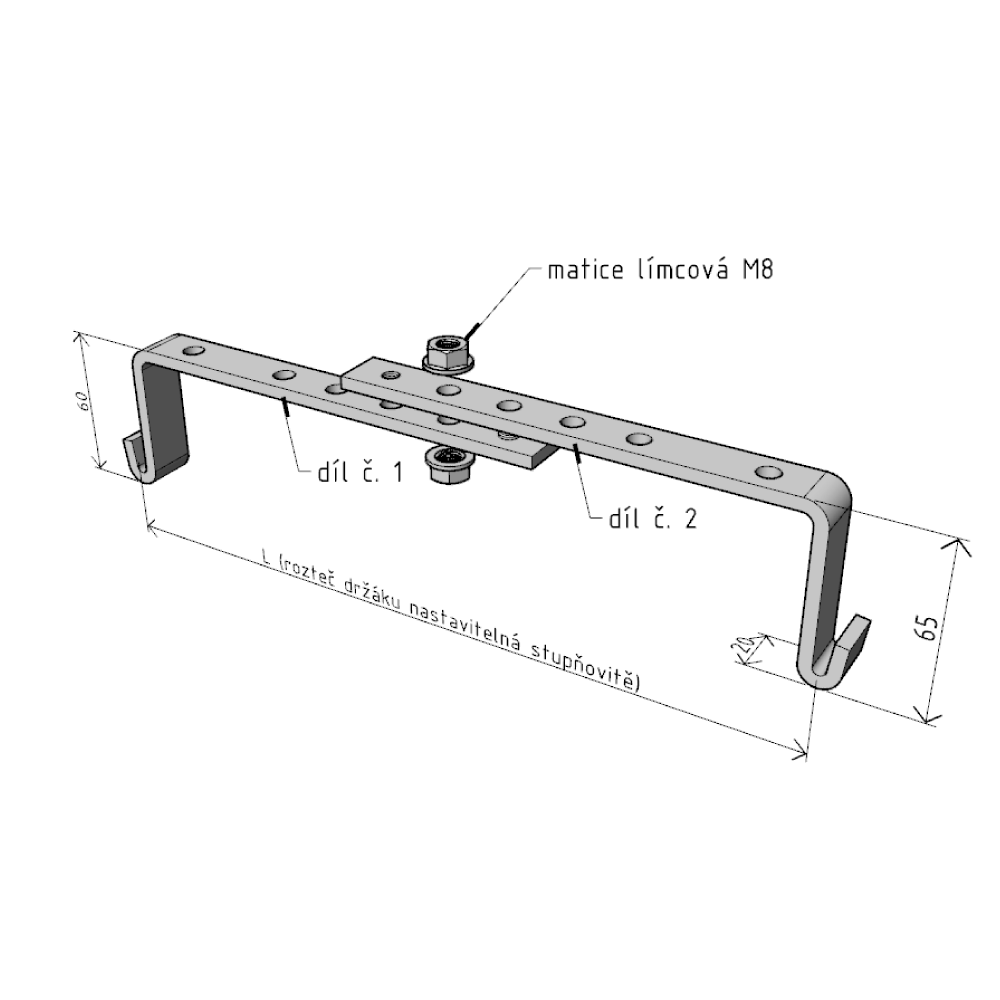

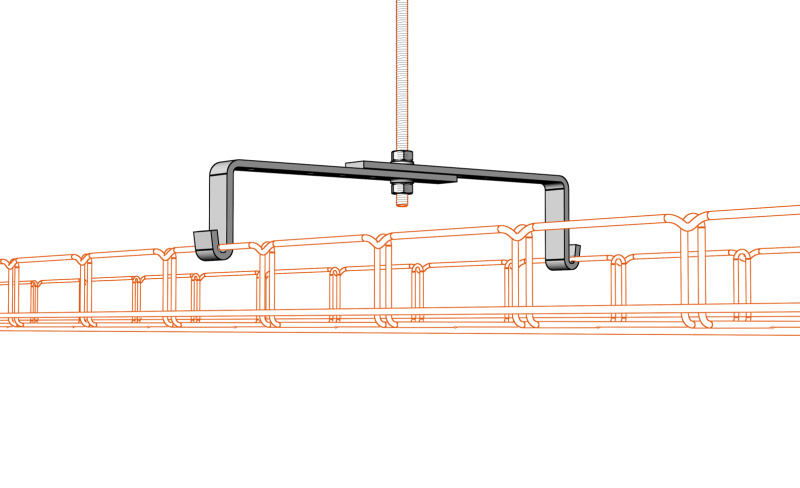

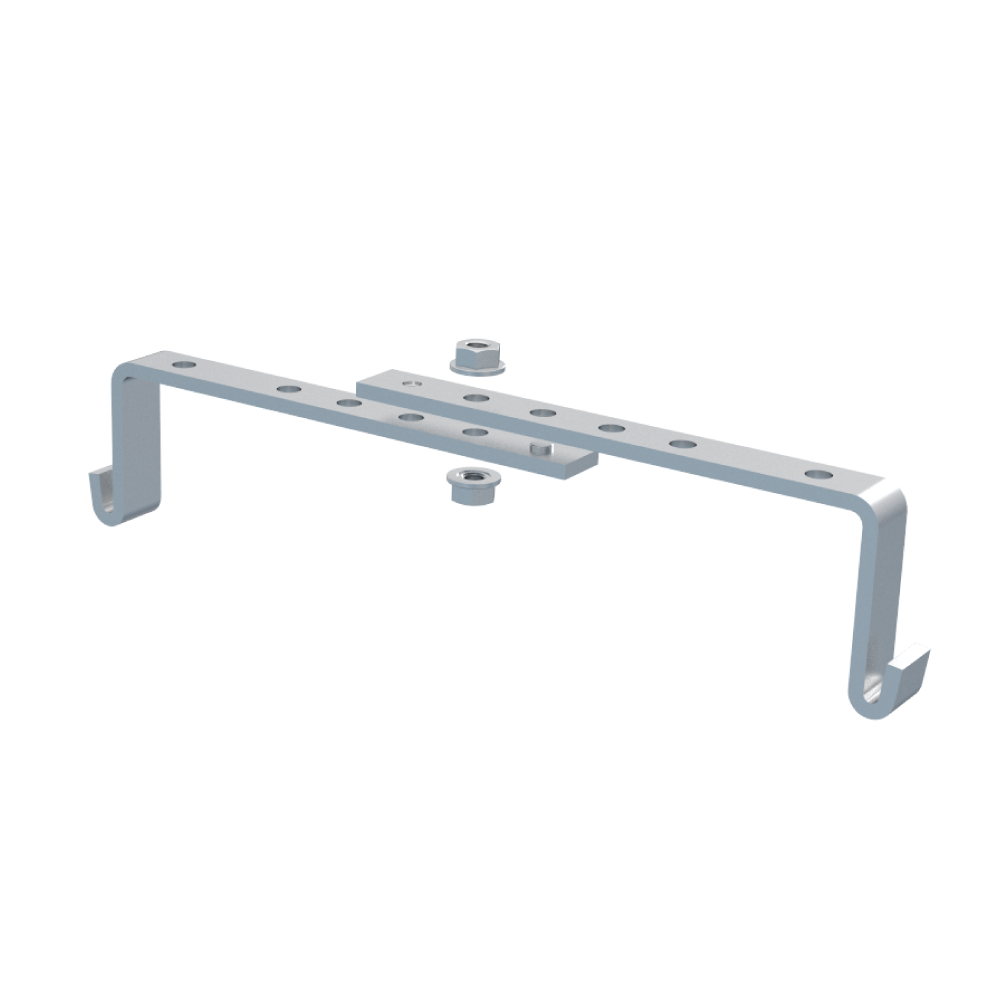

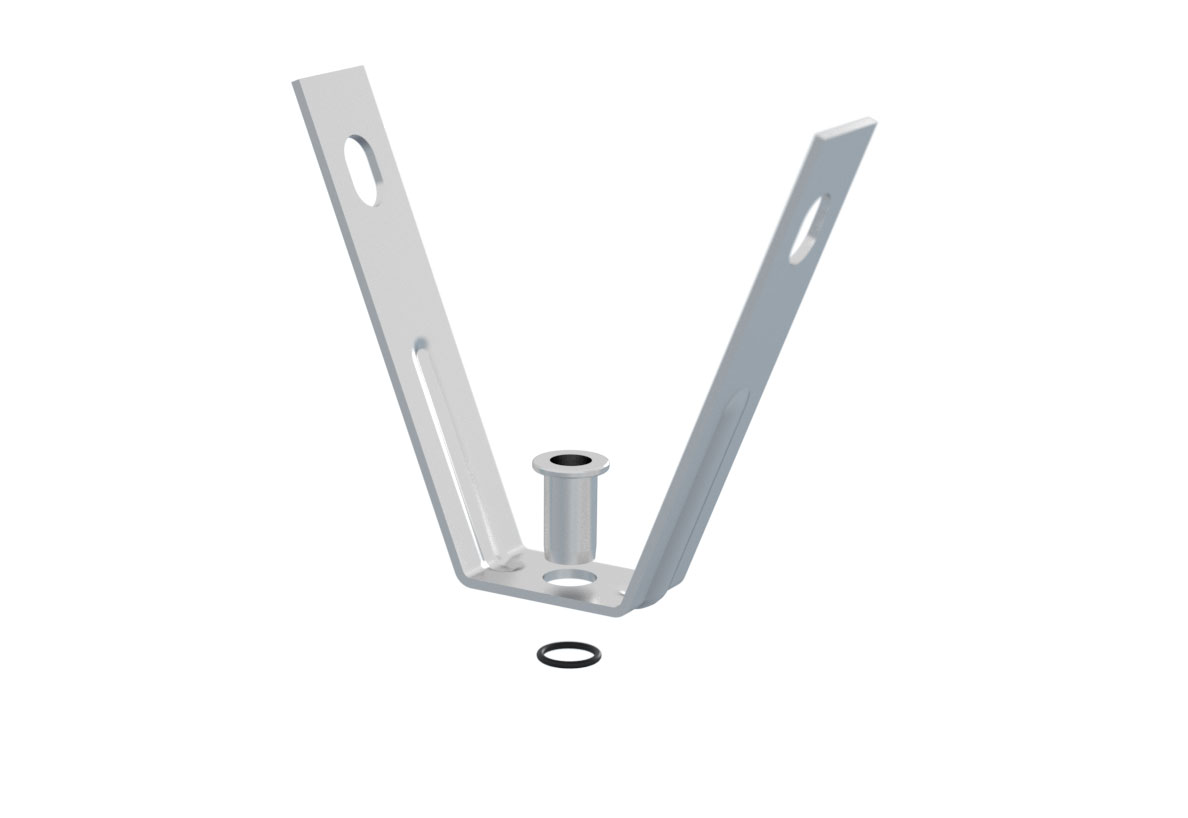

nastavitelný držák žlabu DZM 4

nastavitelný držák žlabu DZM 4

Držák DZM 4 se používá pro zavěšení kabelových žlabů šířky 200 – 300 mm na závitové tyče M8. Není určen pro žlaby šířky 100 mm. Tento typ držáku nelze použít v kombinaci s víkem žlabu. V případě požadavku instalace s víkem je nutné použít podpěry PZM. Komponenty na tomto obrázku jsou součástí balení. Maximální doporučené zatížení je 80 kg.

T (tloušťka plechu) 5,0 mm
Objednací kód
  • GZ ARK -214040
  • ZZ ARK -224040
  • A2 ARK -234040





ZZ - ARK-224040 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

L (rozteč držáku) 200 mm
  250 mm
  300 mm

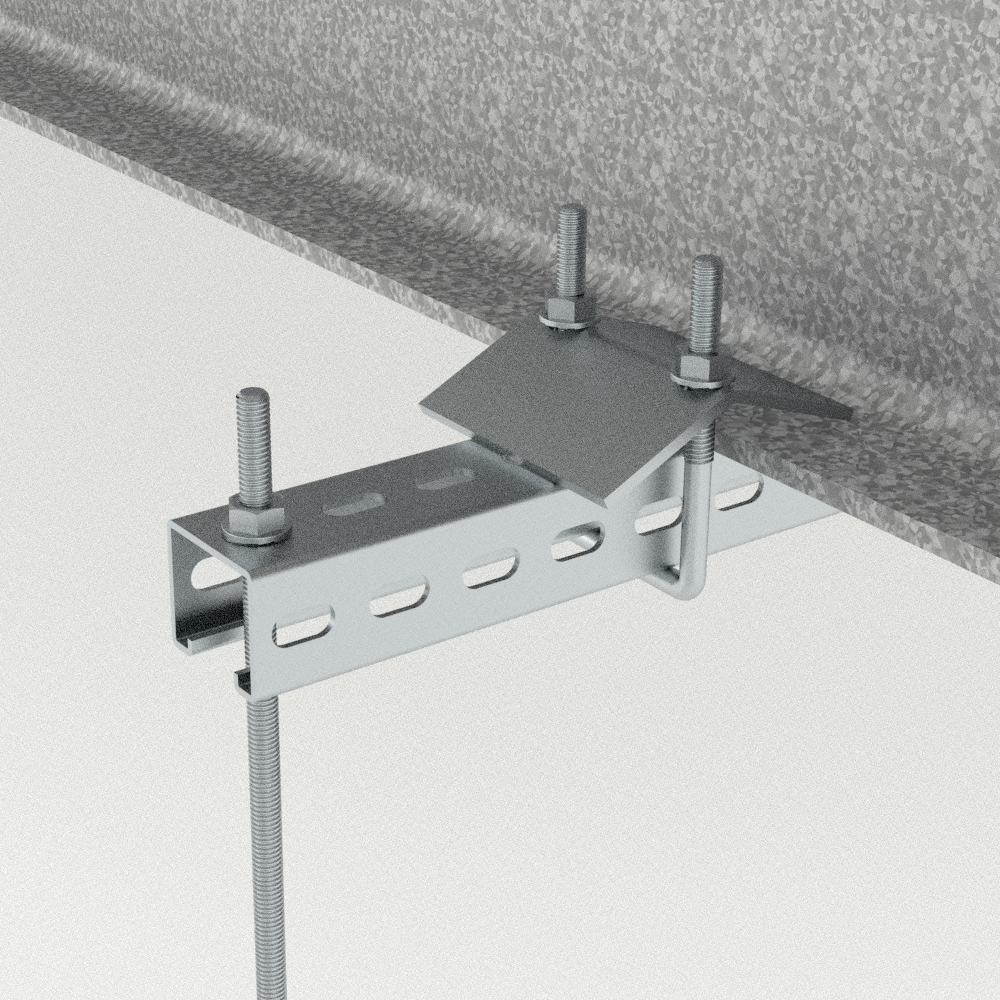

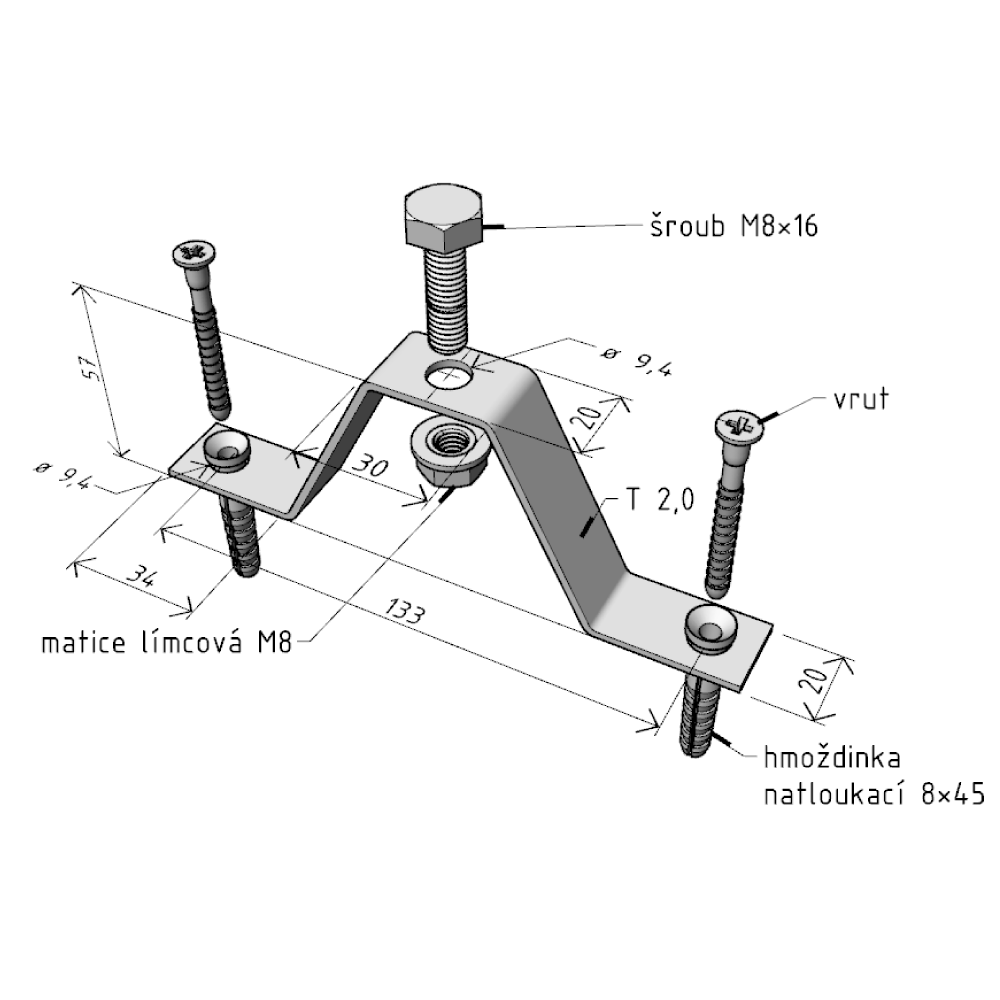

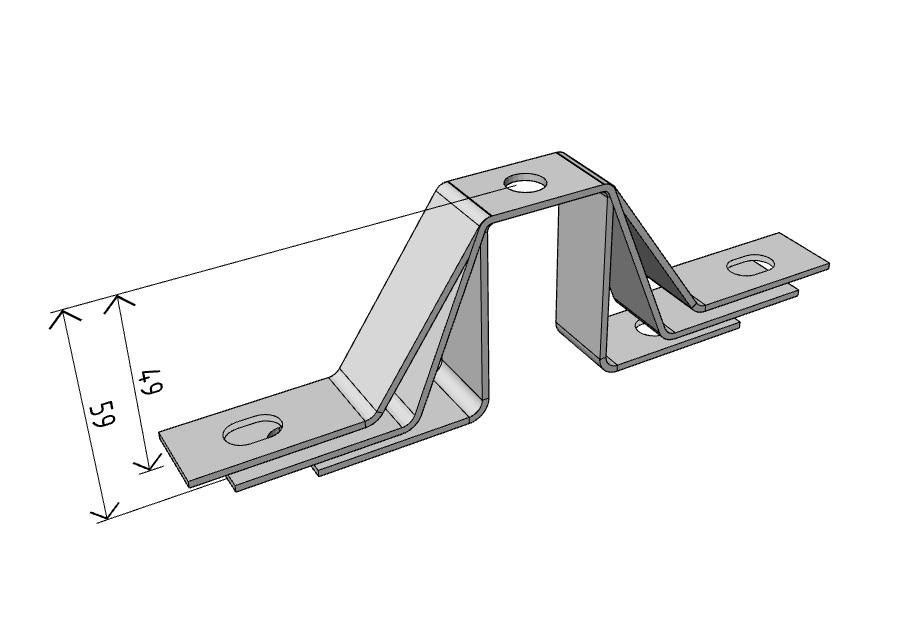

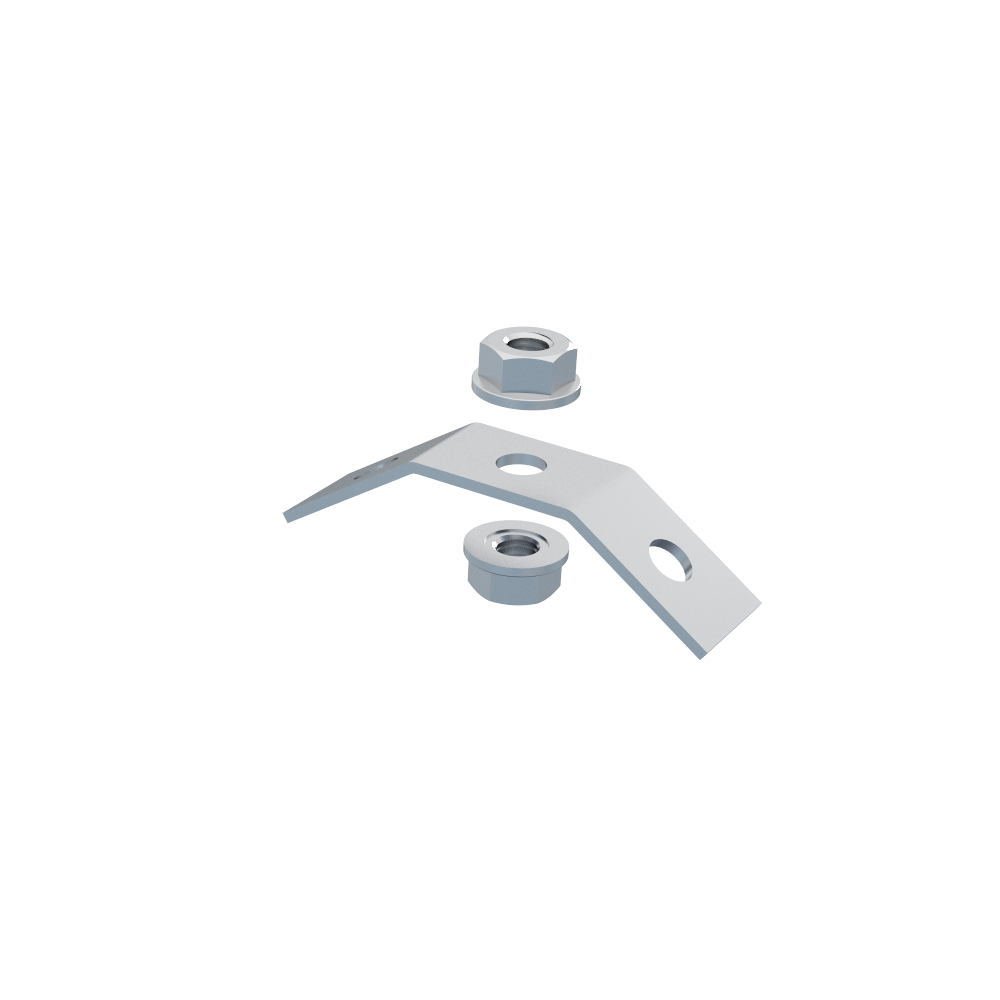

trapézový držák závitové tyče DZM 5

trapézový držák závitové tyče DZM 5

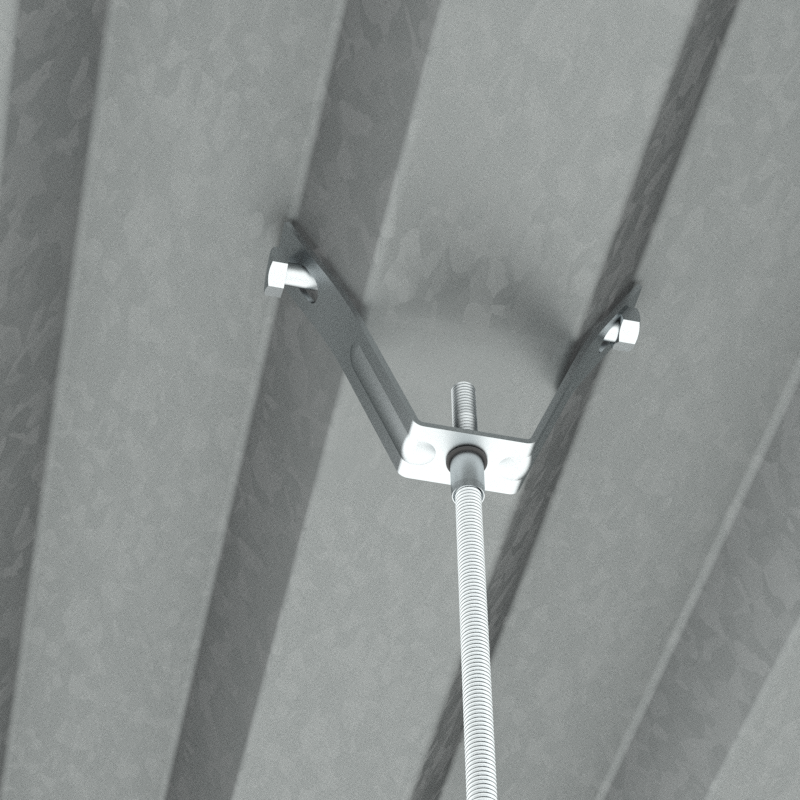

Držák DZM 5 se používá pro ukotvení závitových tyčí M8 do střecha podhledů tvořených trapézovými plechy. Pro vystřižení otvorů v trapézovém plechu použijte trapézové nůžky (viz kap. Příslušenství). Komponenty na tomto obrázku jsou součástí balení. Maximální doporučené zatížení 60 kg.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214050
  • ZZ ARK -224050
  • A2 ARK -234050
  • A4 ARK -244050 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-224050- spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

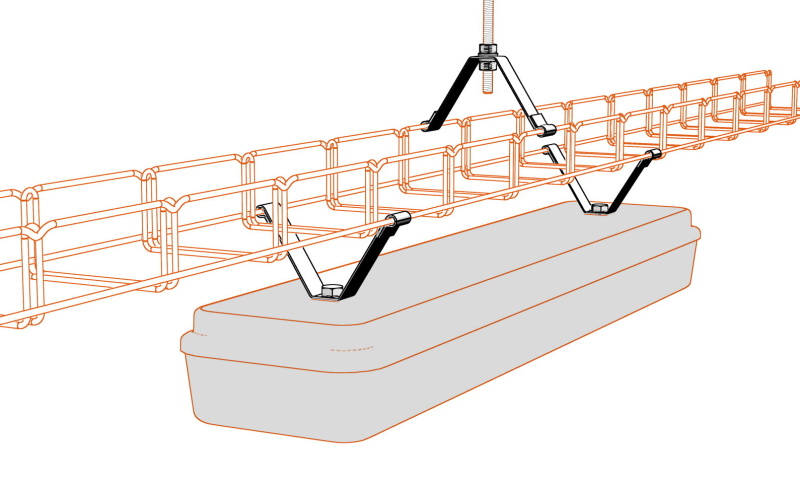

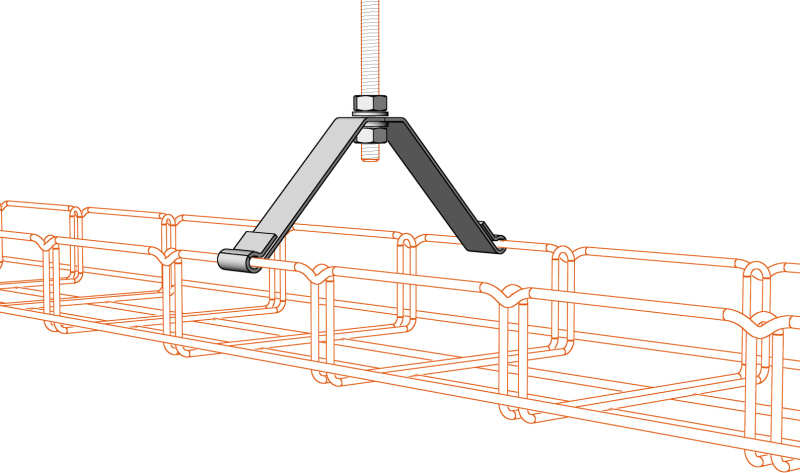

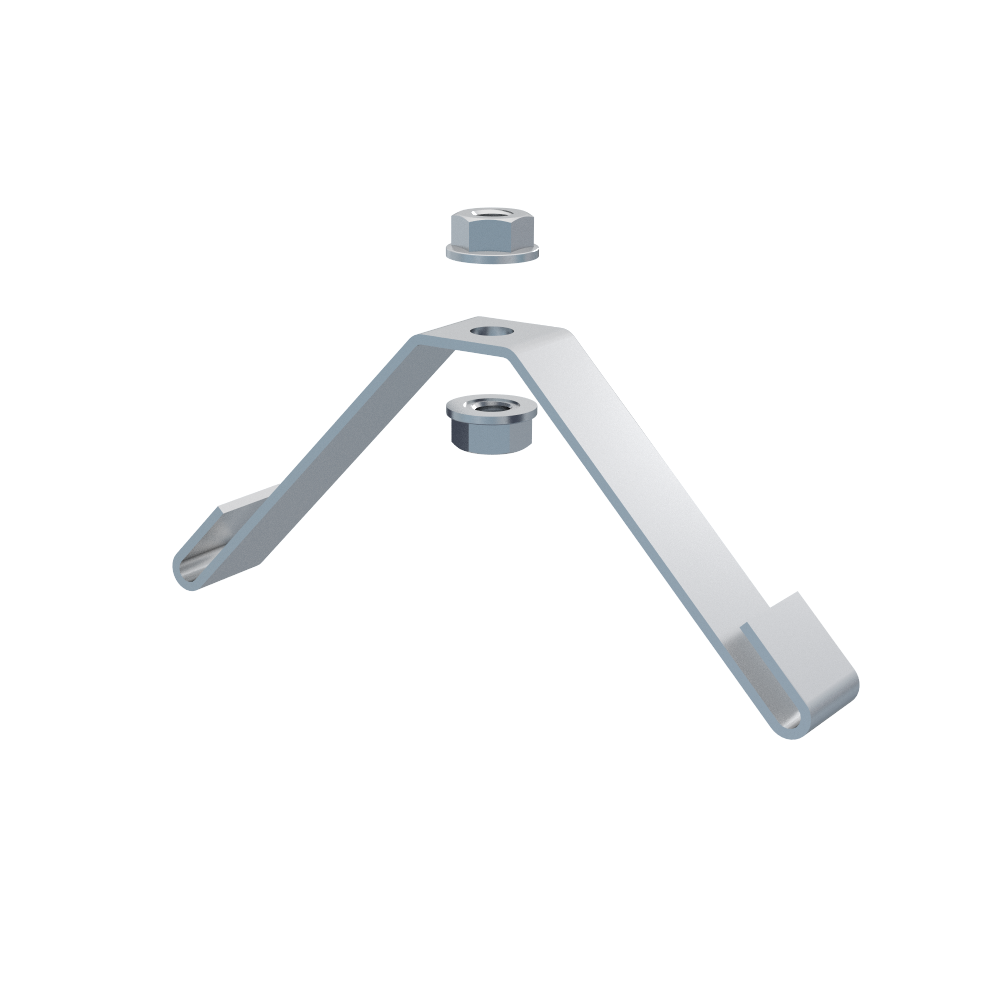

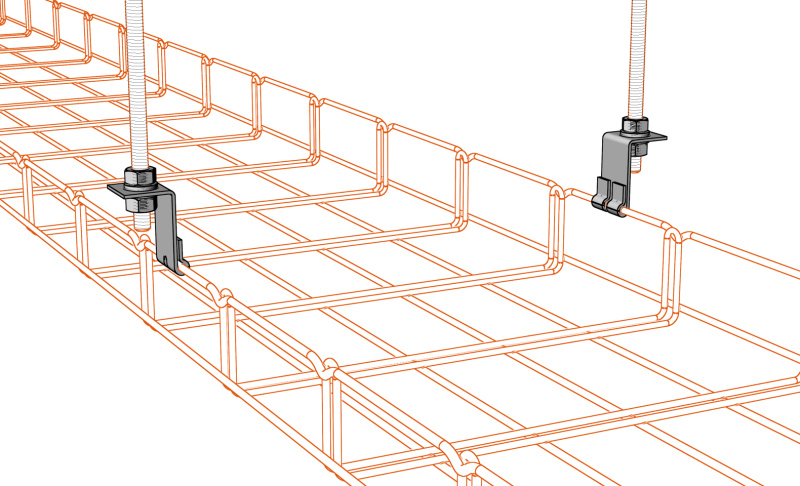

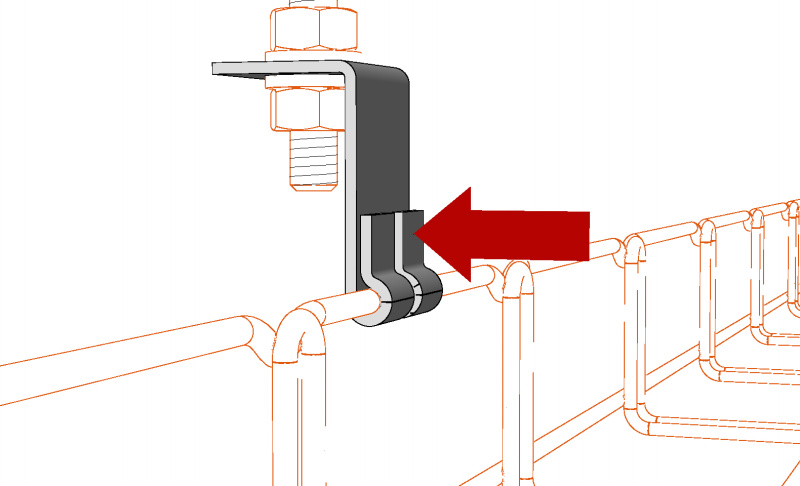

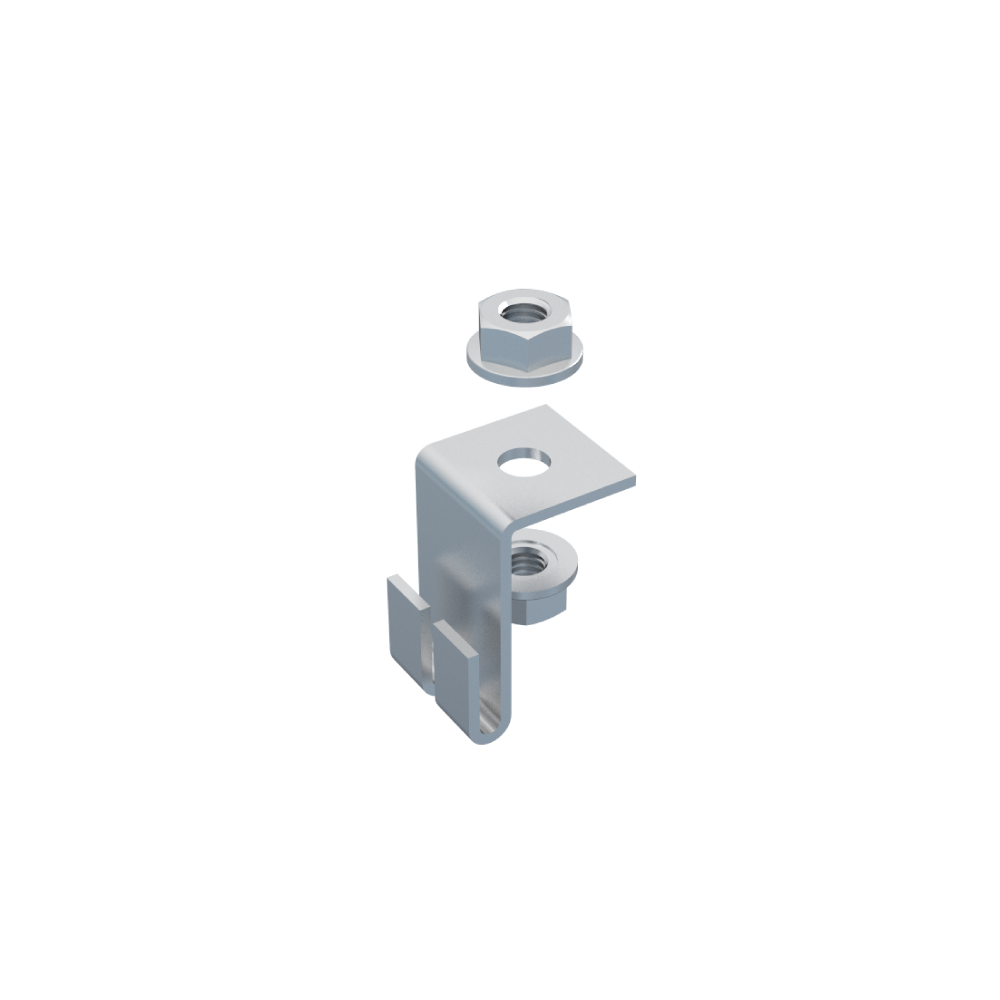

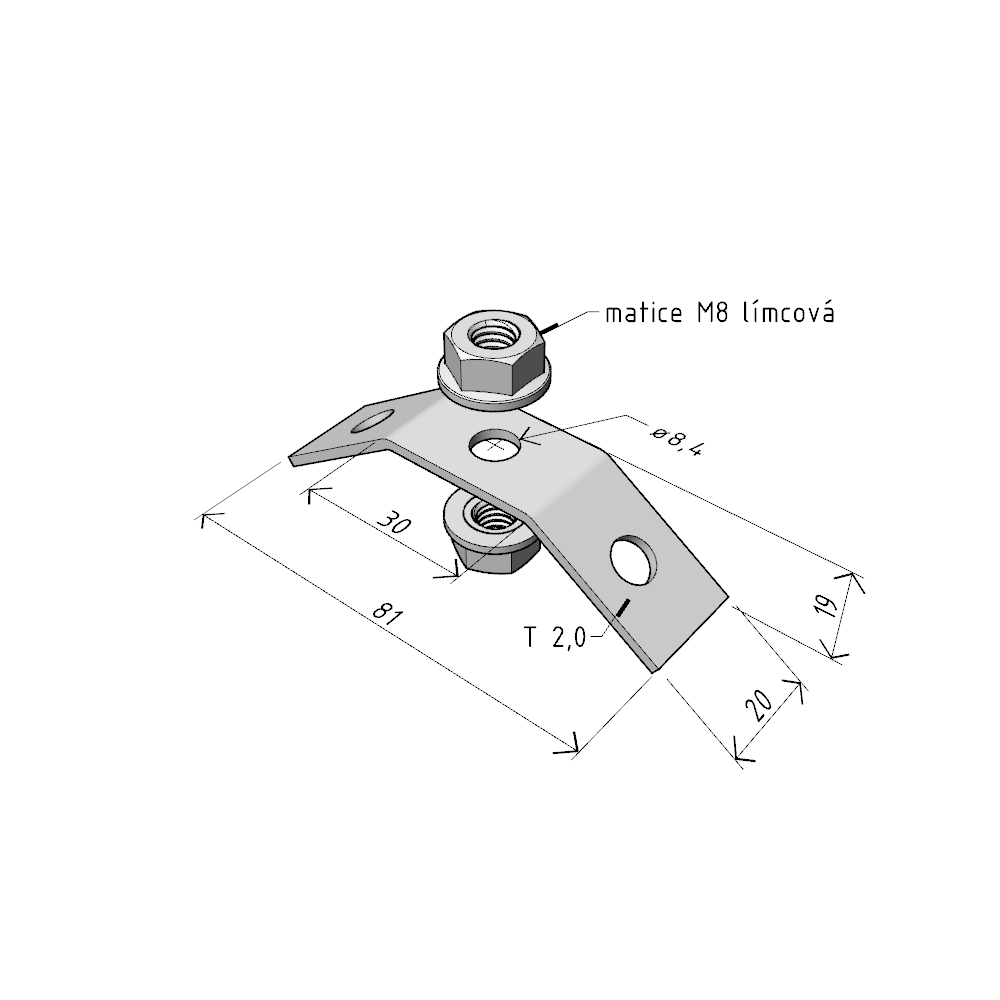

držák žlabu DZM 6

držák žlabu DZM 6

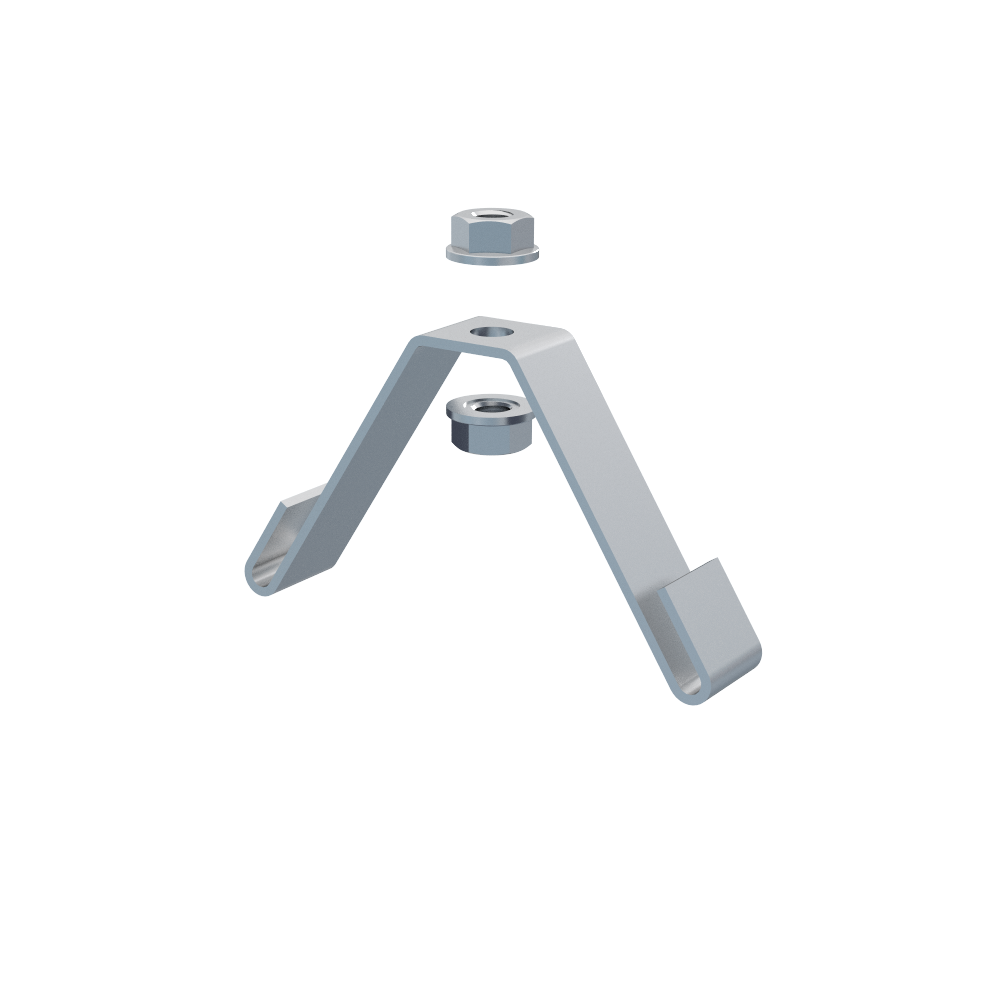

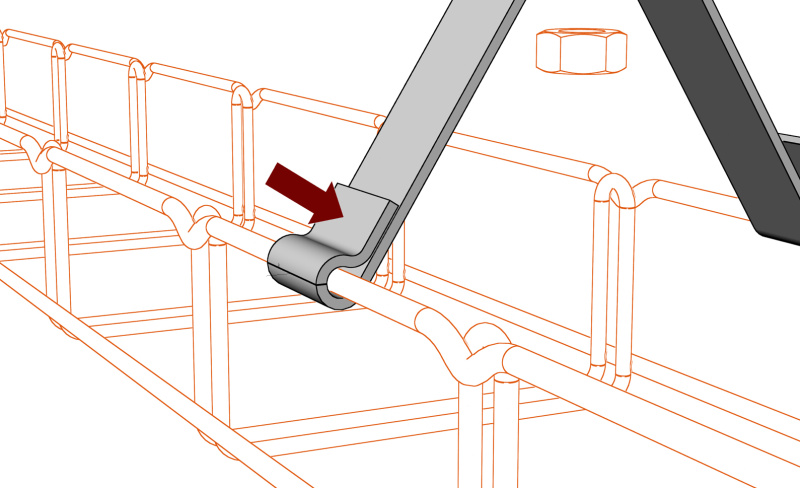

Držák DZM 6 se v páru používá pro zavěšení kabelových žlabů nazávitové tyče M8. V případě zakrytování žlabu víkem je nutné ukotvení držáku DZM 6 na spodní drát bočnice. Komponenty na tomto obrázku jsou součástí balení. Balení 10x10ks. Maximální doporučené zatížení držáku je 30 kg. Maximální nosnost páru držáků je 70 kg.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214060
  • ZZ ARK -224060
  • A2 ARK -234060
  • A4 ARK -244060 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-224060- spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

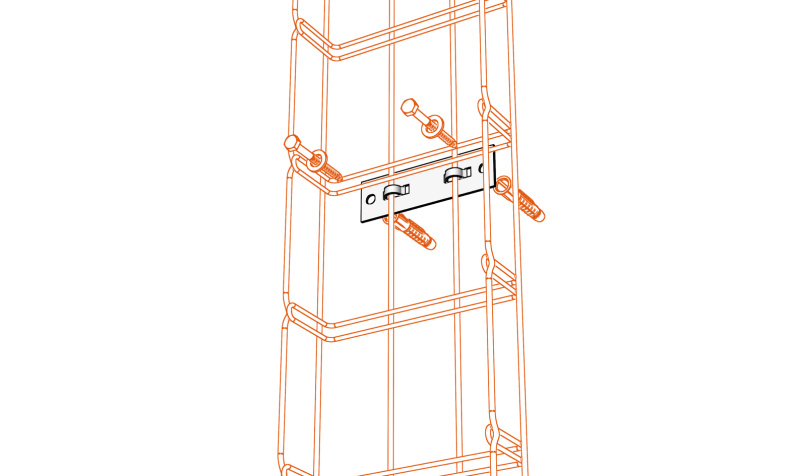

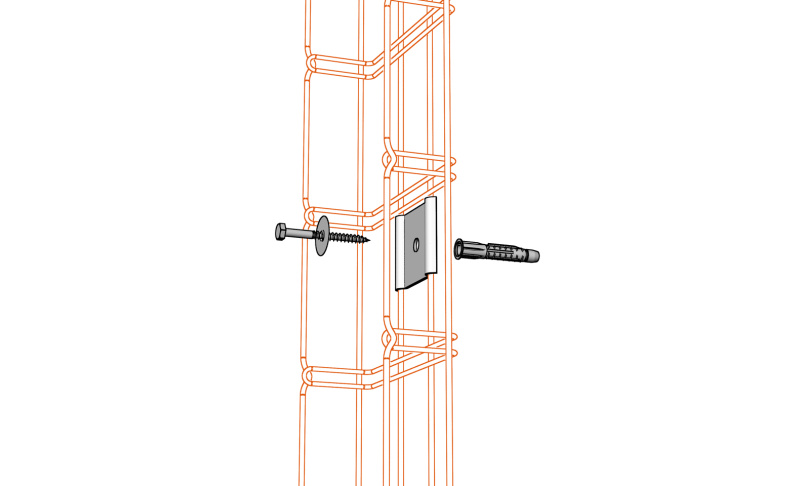

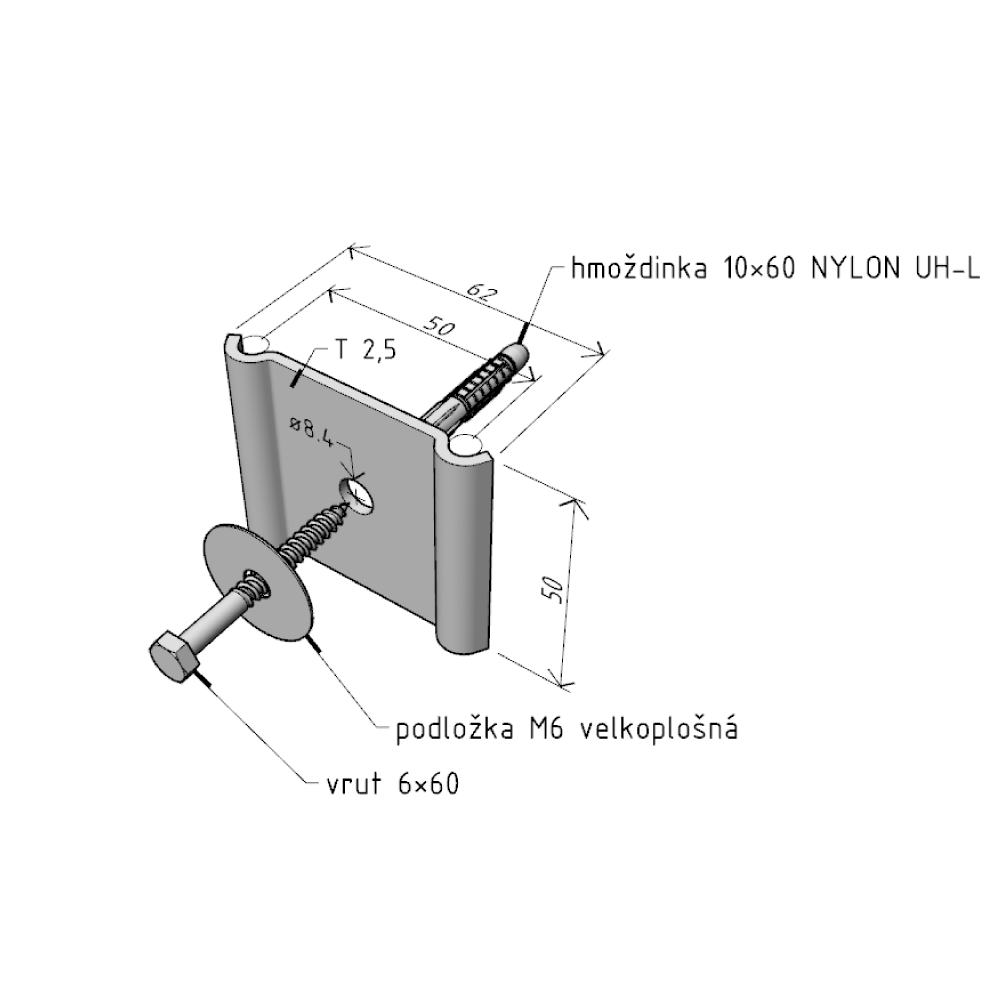

stoupačkový držák DZM 7

stoupačkový držák DZM 7

Držák DZM 7 se používá pro ukotvení kabelových žlabů ve vodorovných a svislých nástěnných trasách. Komponenty na tomto obrázku jsou součástí balení. Technicky není určen pro žlaby šířky 100 mm. Balení 10x10 ks.

T (tloušťka plechu) 2,5 mm
Objednací kód
  • GZ ARK -214070
  • ZZ ARK -224070
  • A2 ARK -234070
  • A4 ARK -244070 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-224070spojovací materiál v provedení:

0 - galvanický zinek (GZ)
3 - nerez AISI 304 (A2)

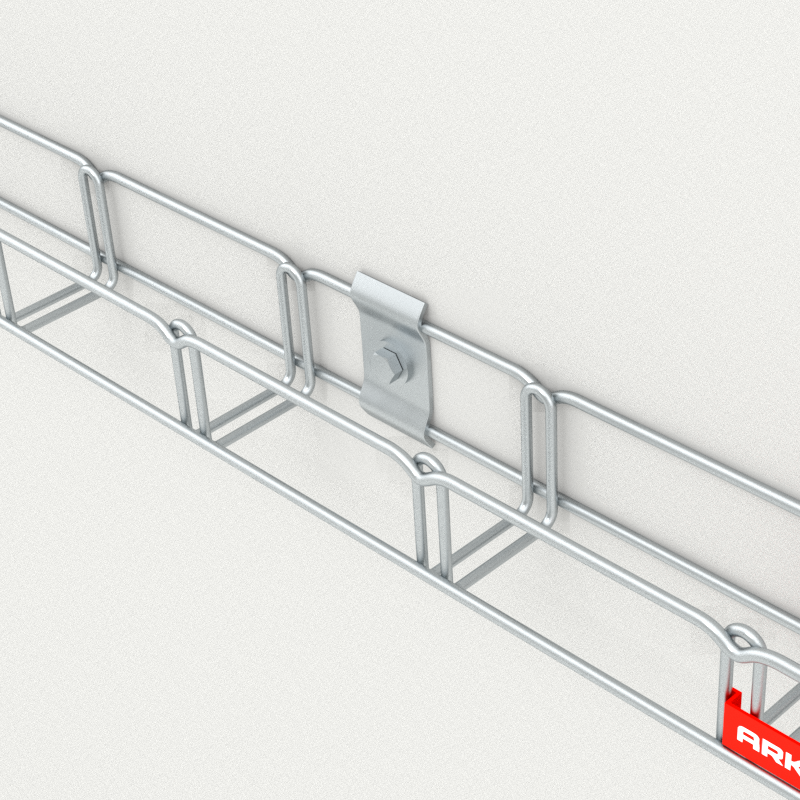

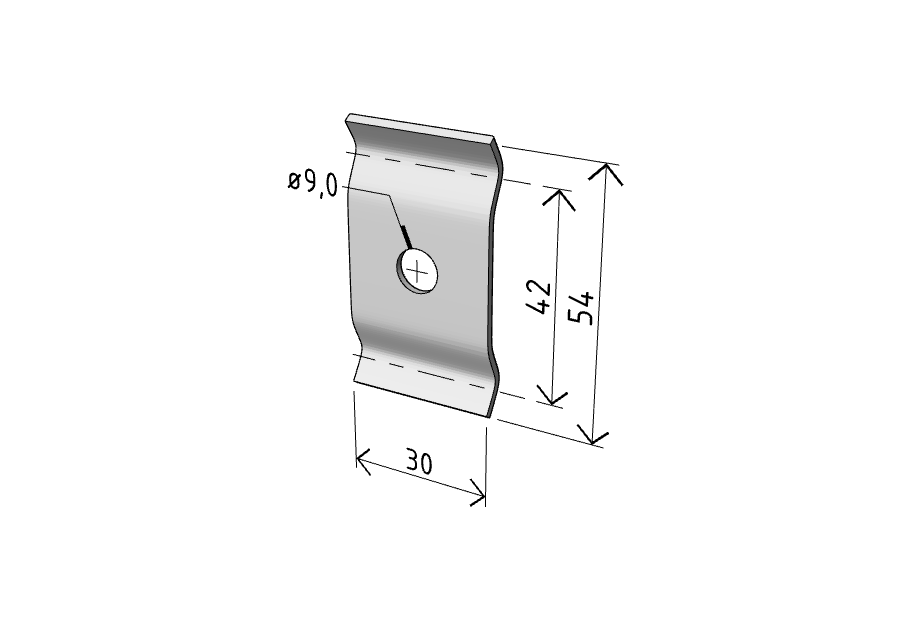

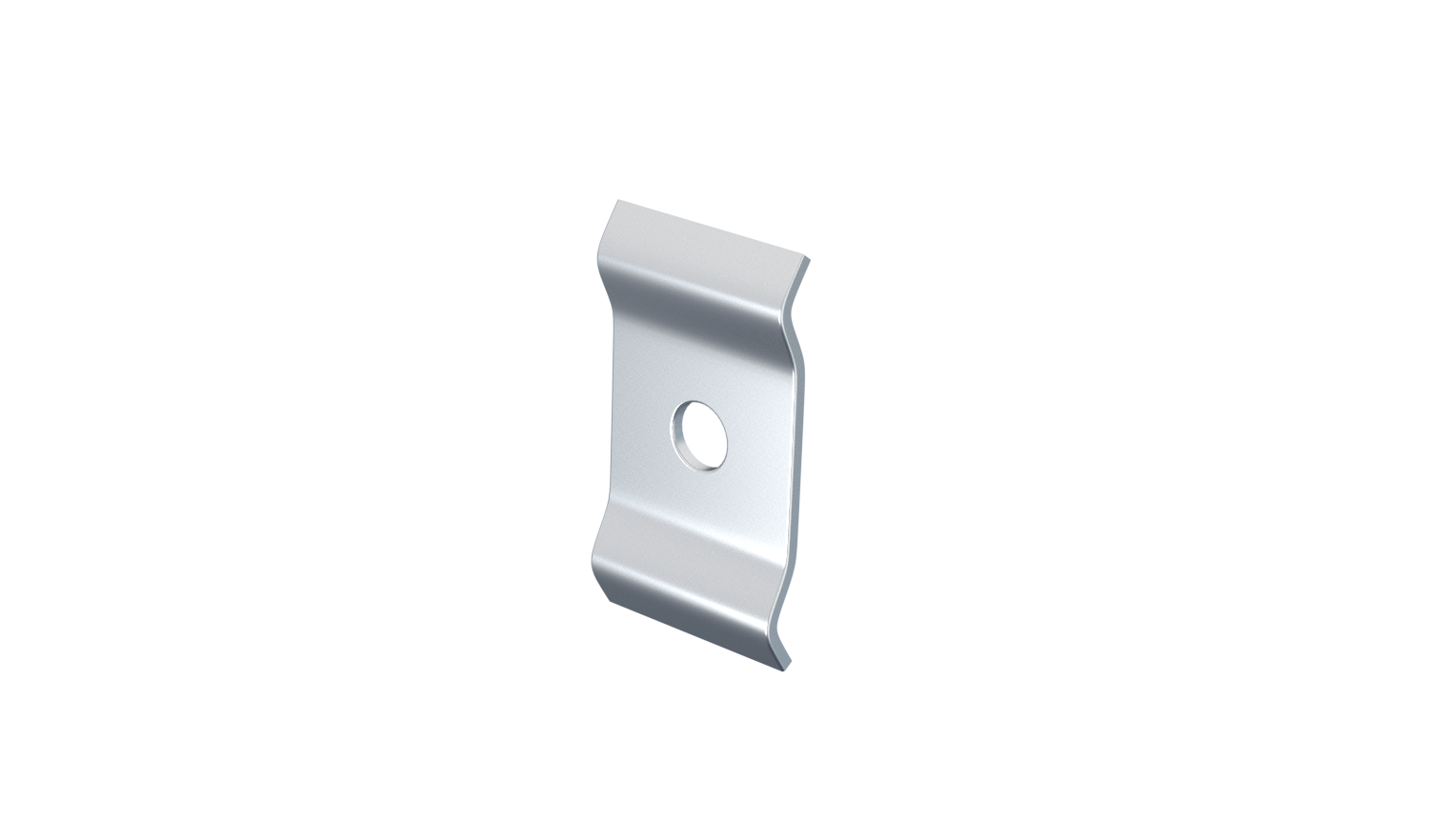

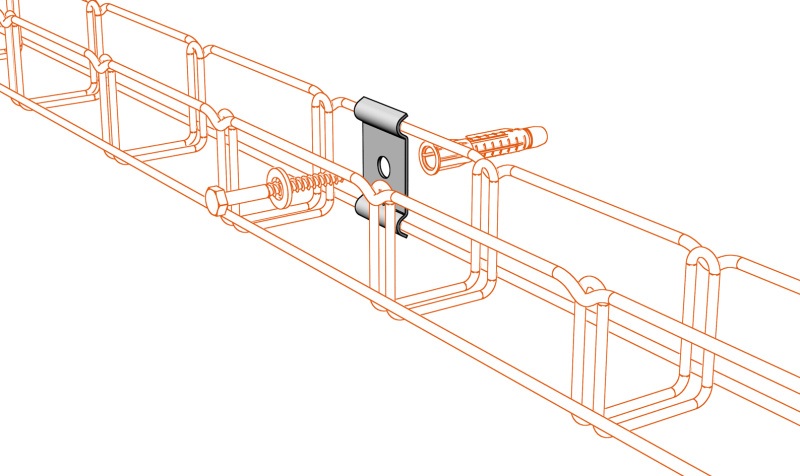

nástěnný držák žlabu DZM 8

nástěnný držák žlabu DZM 8

Držák DZM 8 se používá pro ukotvení kabelových žlabů v nástěnné montáži přímo do svislých částí stavby. Maximální doporučená šíře žlabu je 50 a 100 mm v závislosti na hmotnostním zatížení žlabu. Balení 10x10 ks. Maximální doporučené zatížení je 40 kg.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214080
  • ZZ ARK -224080
  • A2 ARK -234080
  • A4 ARK -244080 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

držák závitové tyče DZM 9

držák závitové tyče DZM 9

Držák DZM 9 se používá pro ukotvení závitových tyčí M8 prostorové montáže zavěšením na I profil. Maximální doporučené zatížení držáku je 120 kg. Komponenty na tomto obrázku jsou součástí balení. Maximální doporučené zatížení držáku je 120 kg. Materiál: temperovaná litina, pozinkovaná.

Objednací kód
  • GZ ARK -214090

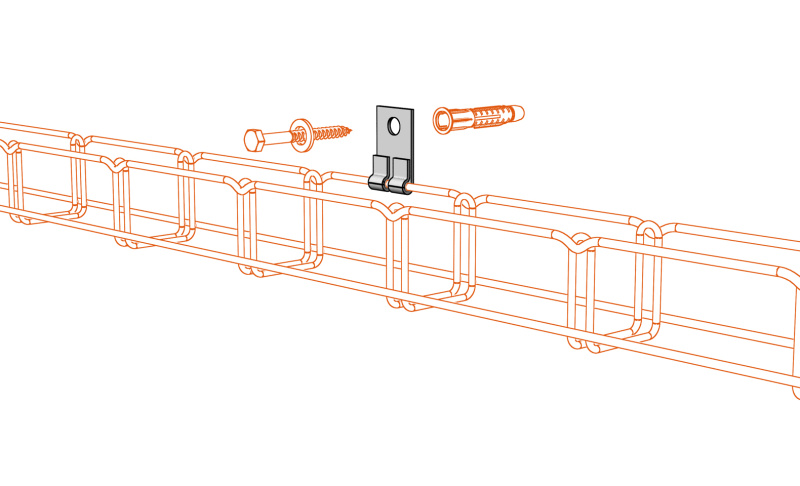

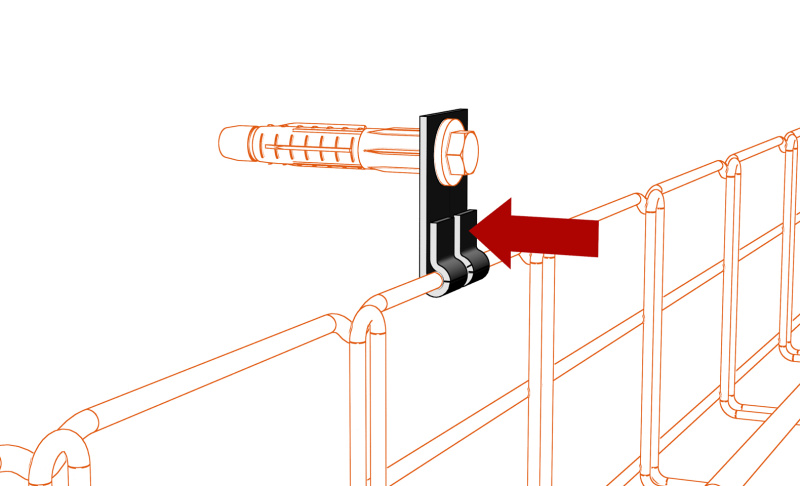

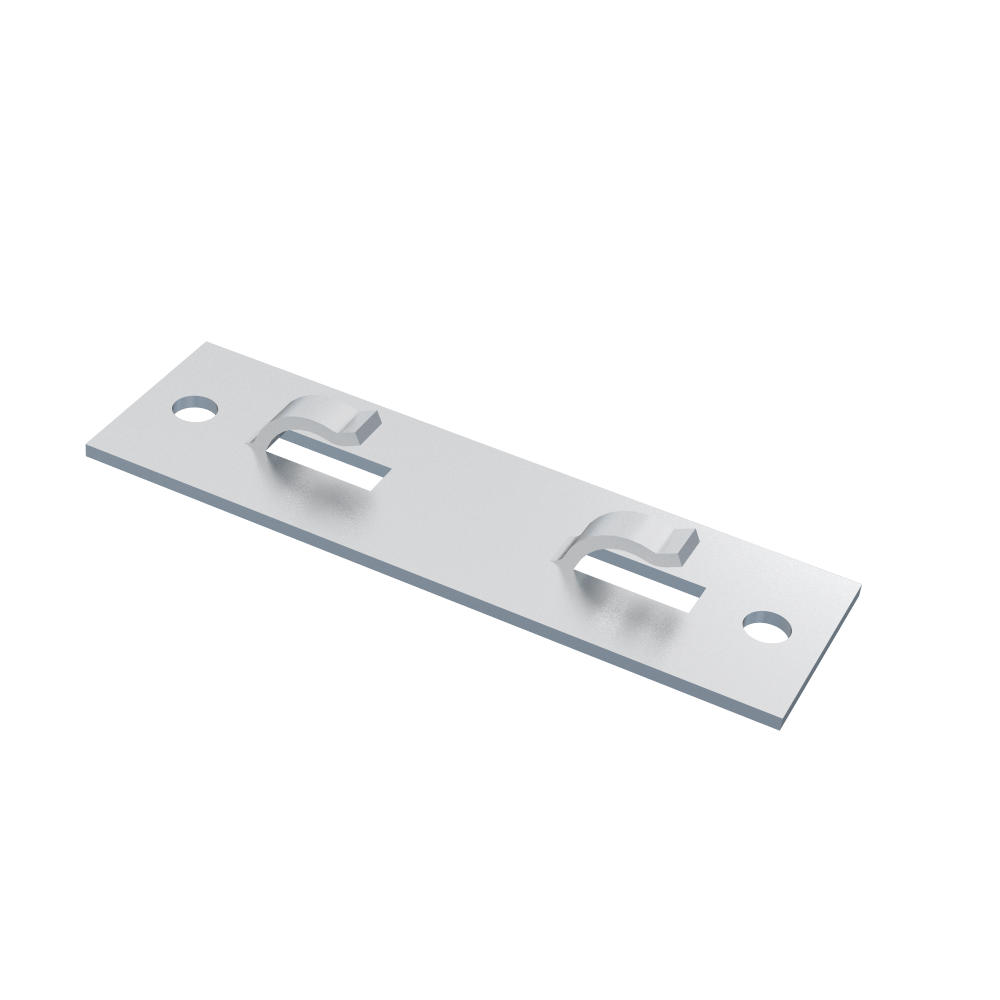

nástěnný držák žlabu DZM 10

nástěnný držák žlabu DZM 10

Držák DZM 10 se pro svoji univerzálnost dá použít ve více typech instalace svislé i vodorovné montáže. Své využití nachází předevšímu kovových konstrukcí, na které se dá upevnit šrouby, případně navařením. Technicky není určen pro žlaby šířky 100 mm.

Maximální doporučené zatížení háčků:

    • ve střihu 30 kg (v případě nástěnné instalace)
    • v tahu 10 kg (v případě stropní instalace)
T (tloušťka plechu) 1,5 mm
Objednací kód
  • GZ ARK -214100
  • ZZ ARK -224100
  • A2 ARK -234100
  • A4 ARK -244100 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

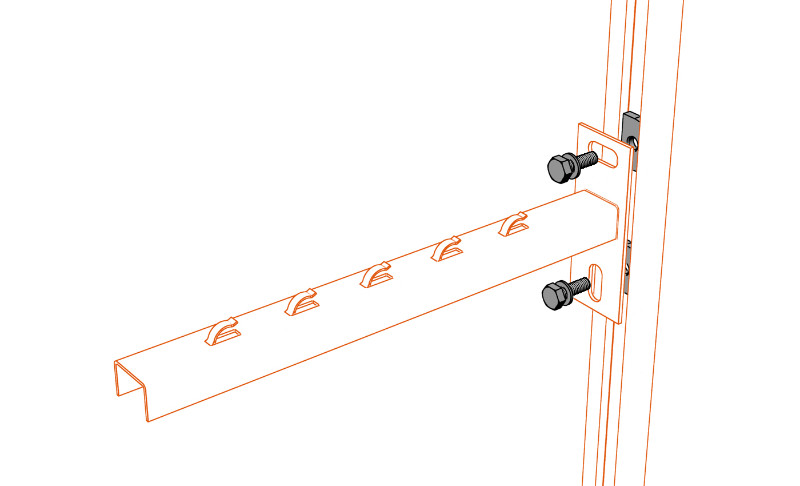

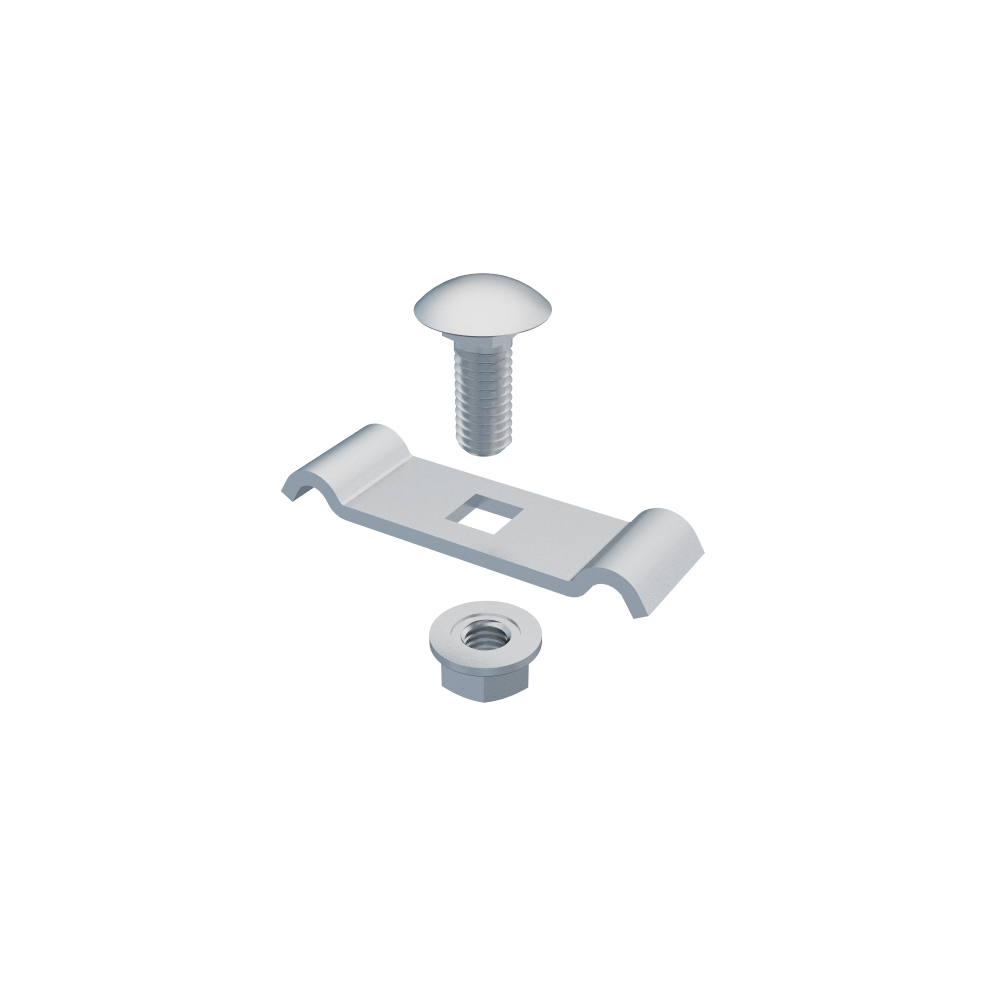

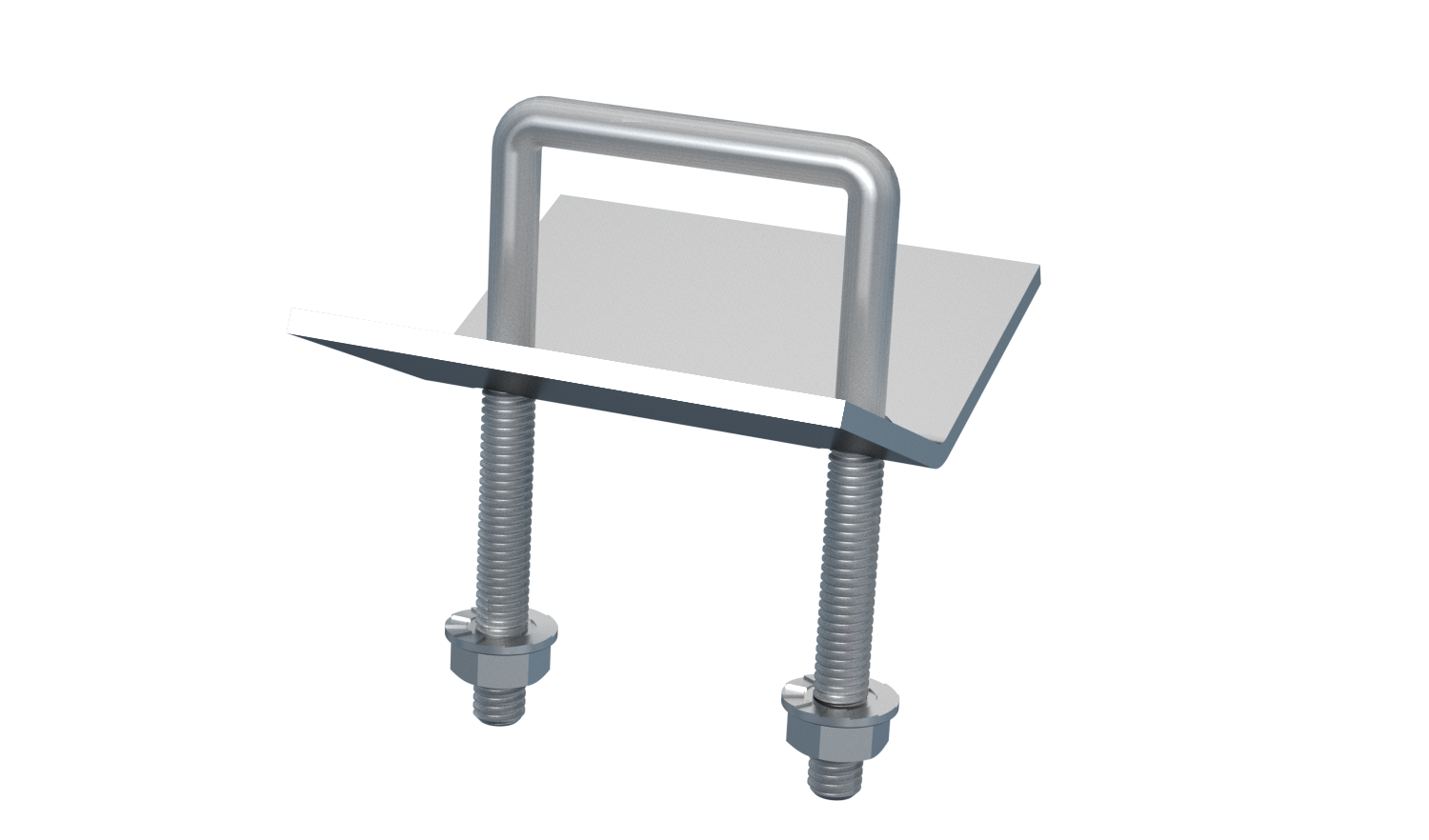

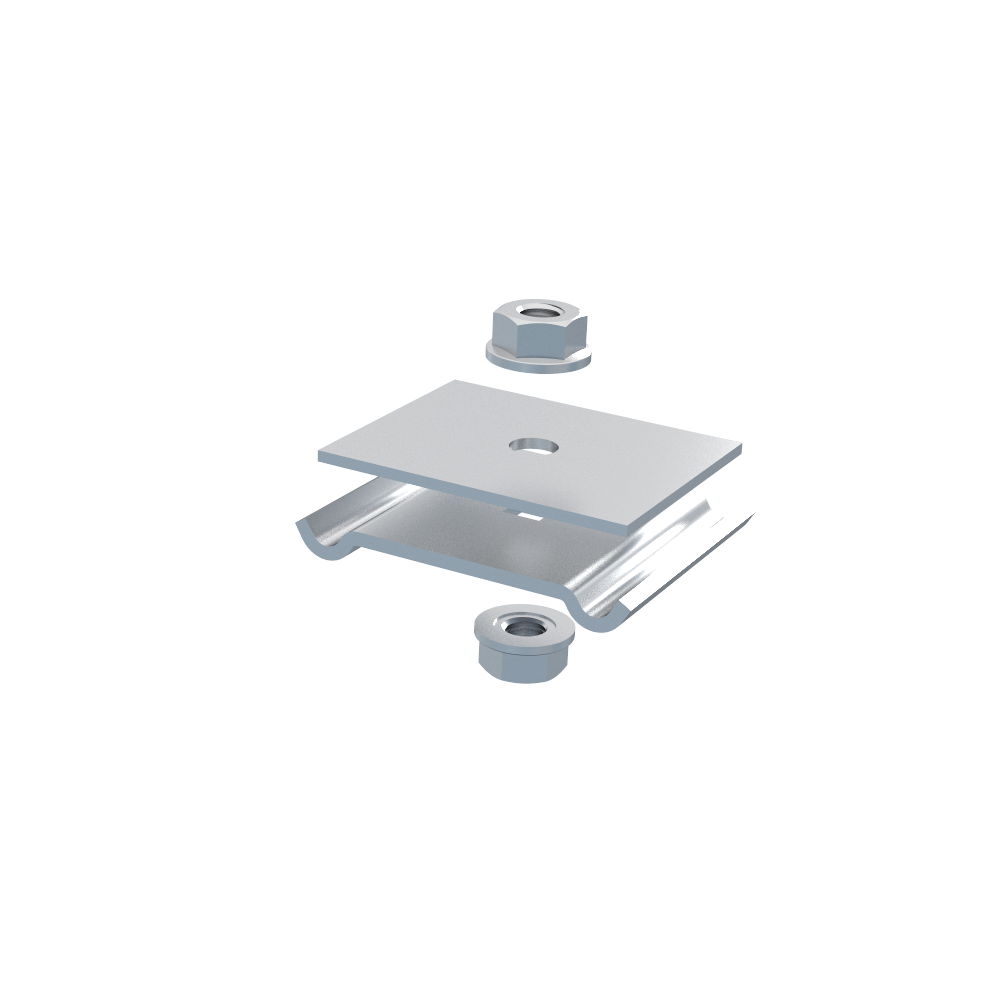

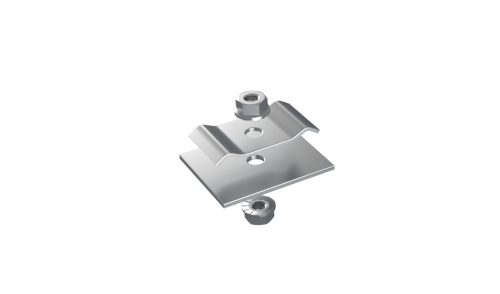

držák žlabu DZM 11

držák žlabu DZM 11

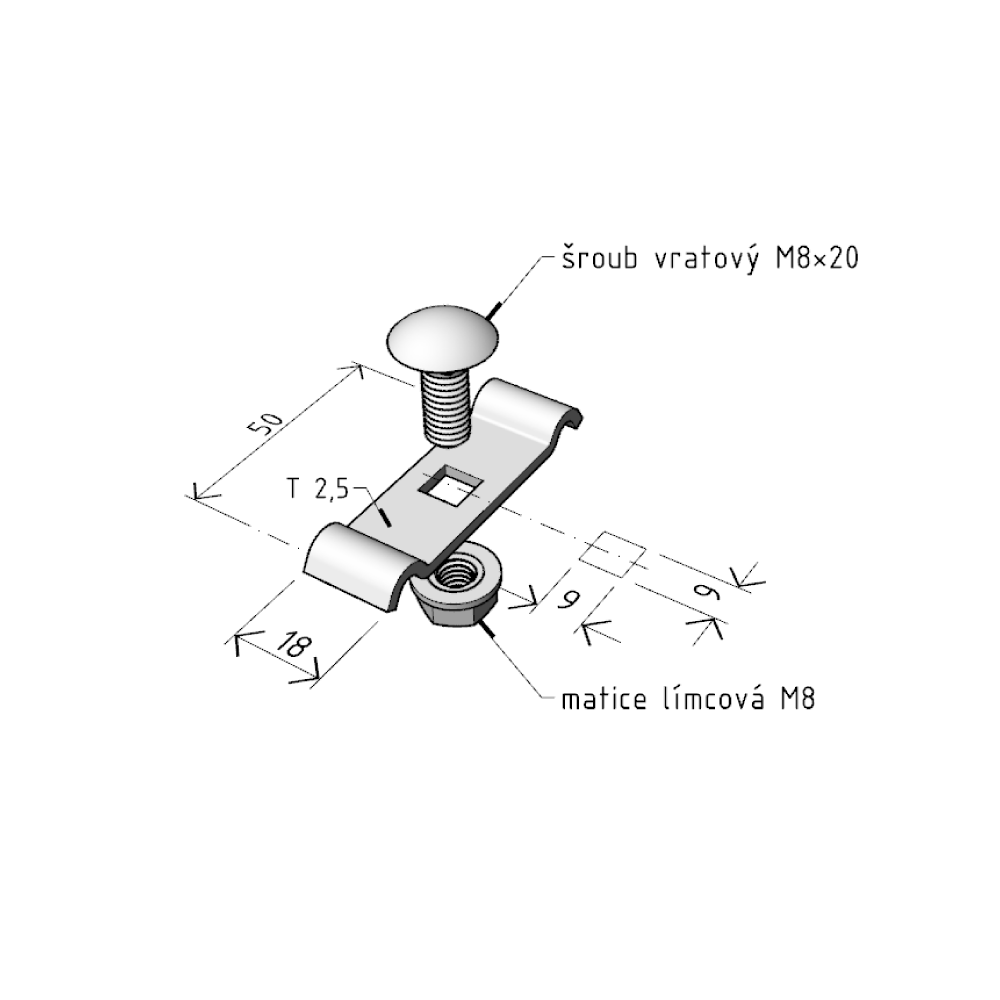

Držák DZM 11 se používá k připevnění kabelových žlabů k nástěnným stojnám STNM, prostorovým stojnám STPM, nebo k jiným ocelovým konstrukcím a to zejména u vodorovných tras. U žlabu šířky 100 mm se připevnění k profilu provede pouze uchycením jednoho z krajních drátů (podélníků) pod držák. Komponenty na tomto obrázku jsou součástí balení.

T (tloušťka plechu) 2,5 mm
Objednací kód
  • GZ ARK -214110
  • ZZ ARK -224112
  • A2 ARK -234110
  • A4 ARK -244110





ZZ  - ARK - 224112 - spojovací materiál v provedení:

2 - geomet 500 [G5]
3 - nerez AISI 304 [A2]

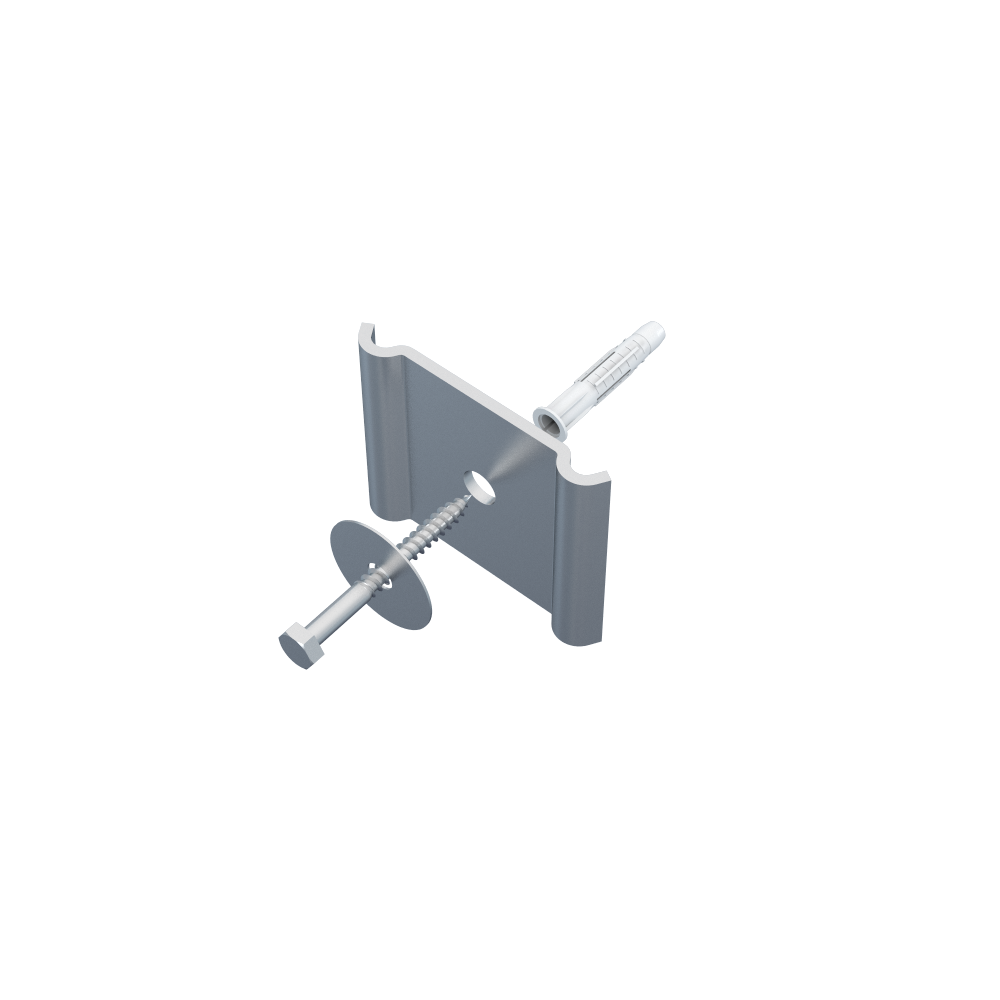

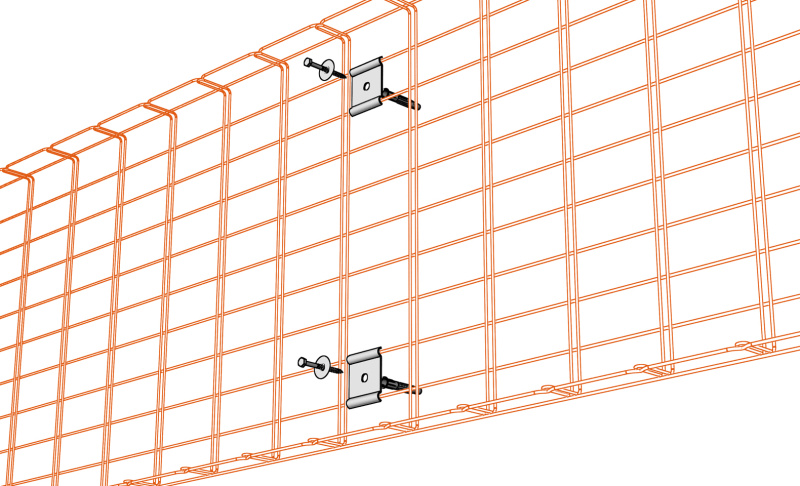

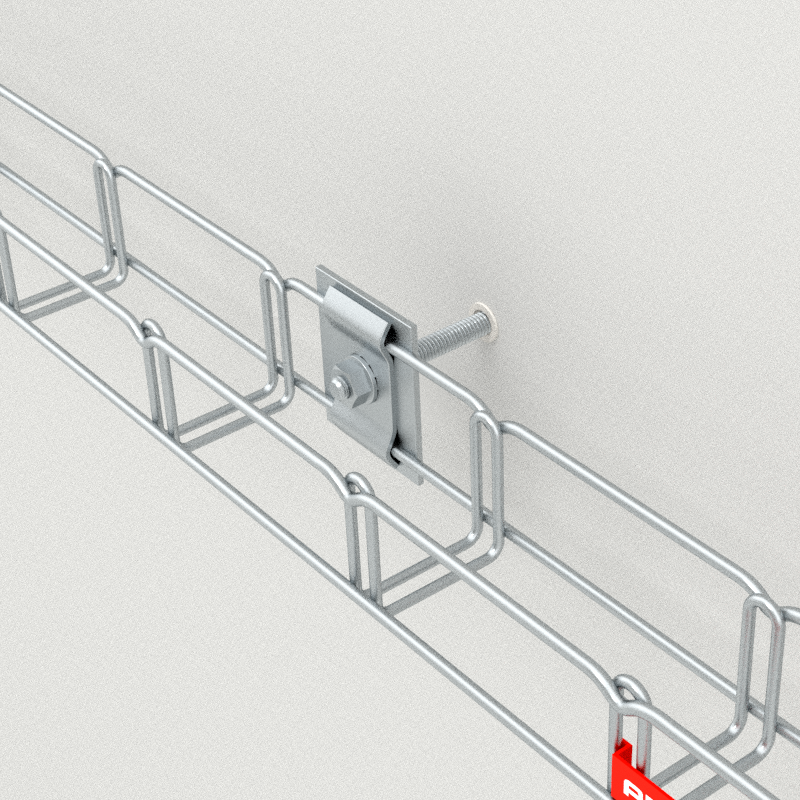

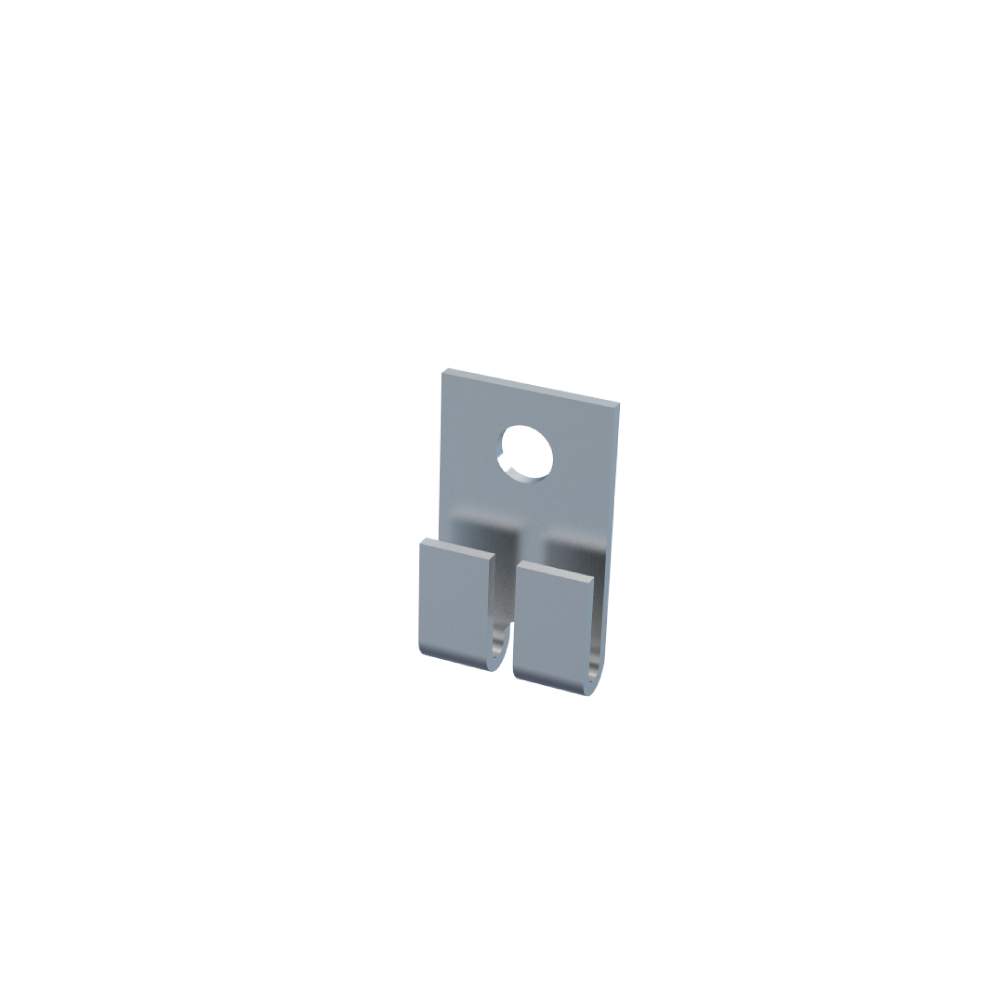

boční držák žlabu DZM 12

boční držák žlabu DZM 12

Držák DZM 12 se používá pro ukotvení kabelových žlabů menších rozměrů v nástěnné montáži přímo do svislých částí stavby. Maximální doporučená šíře žlabu do 100 mm v závislosti na hmotnostním zatížení žlabu. Držák DZM 12 je též vhodný jako kotvící prvek pro žlaby M2 typu „G“. Balení 10x10 ks.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214120
  • ZZ ARK -224120
  • A2 ARK -234120
  • A4 ARK -244120 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

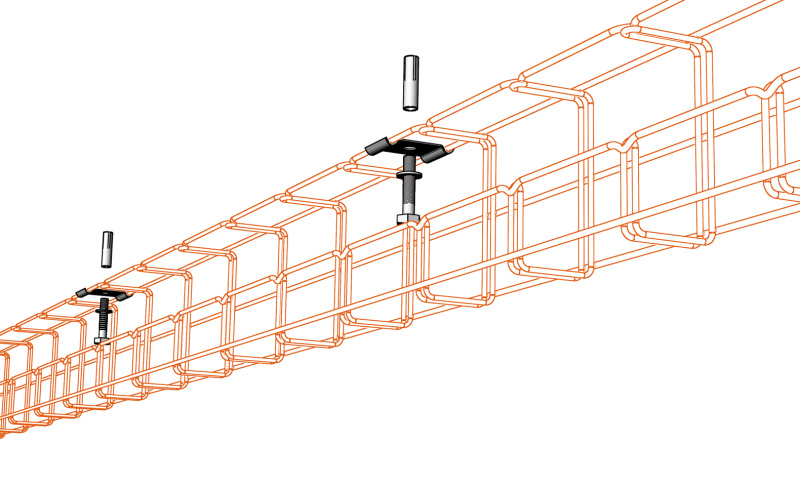

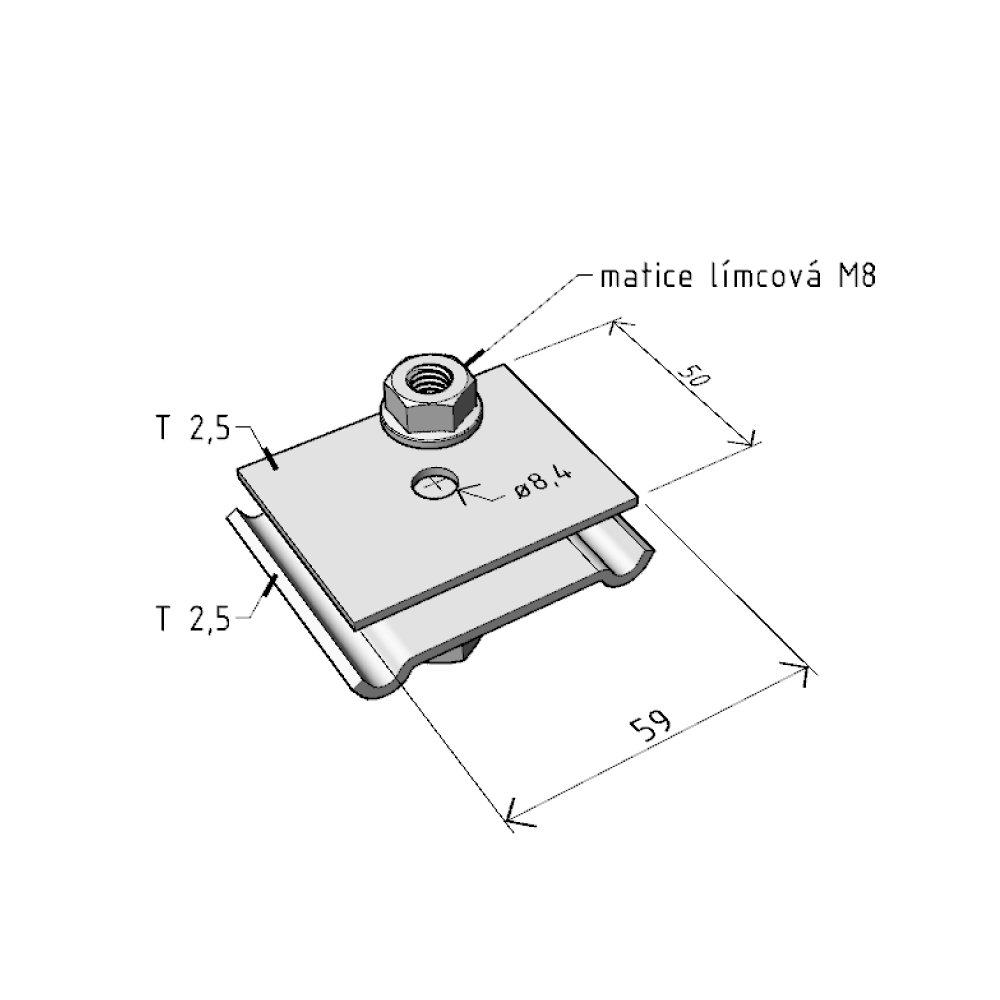

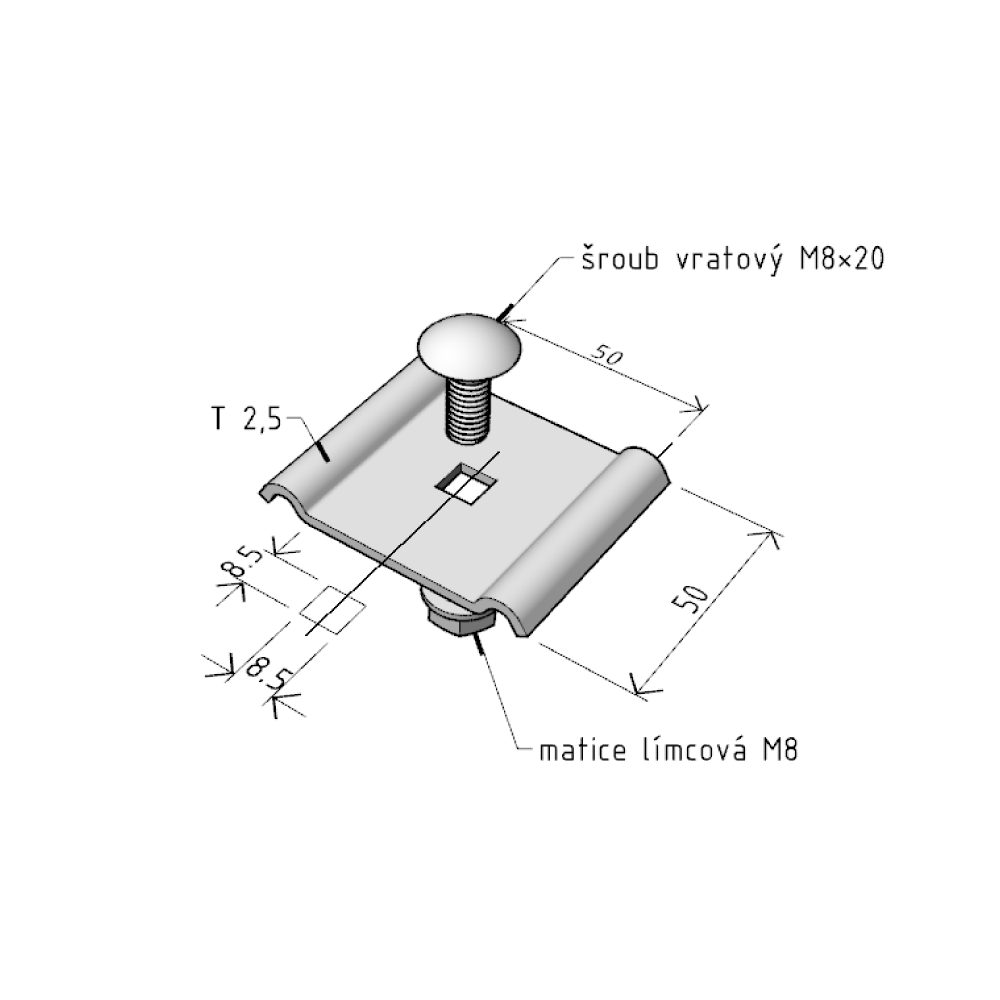

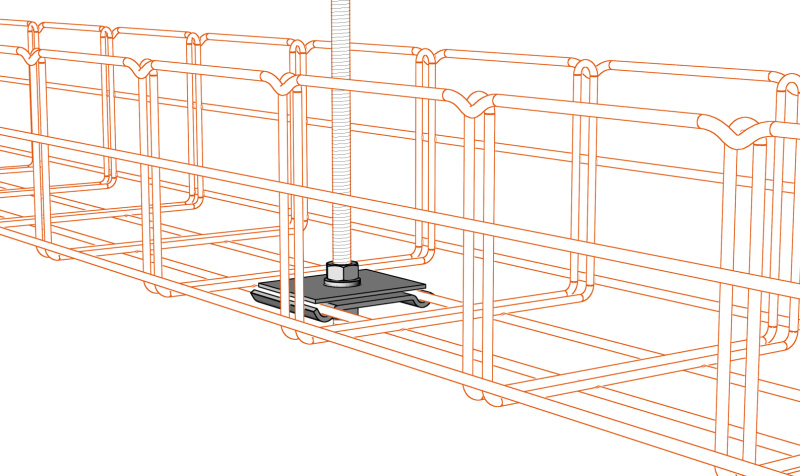

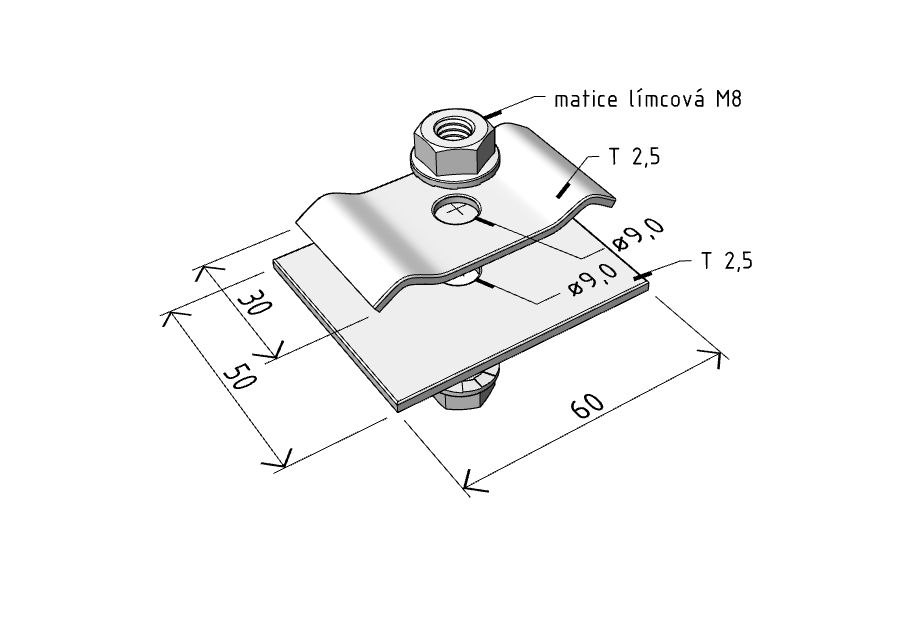

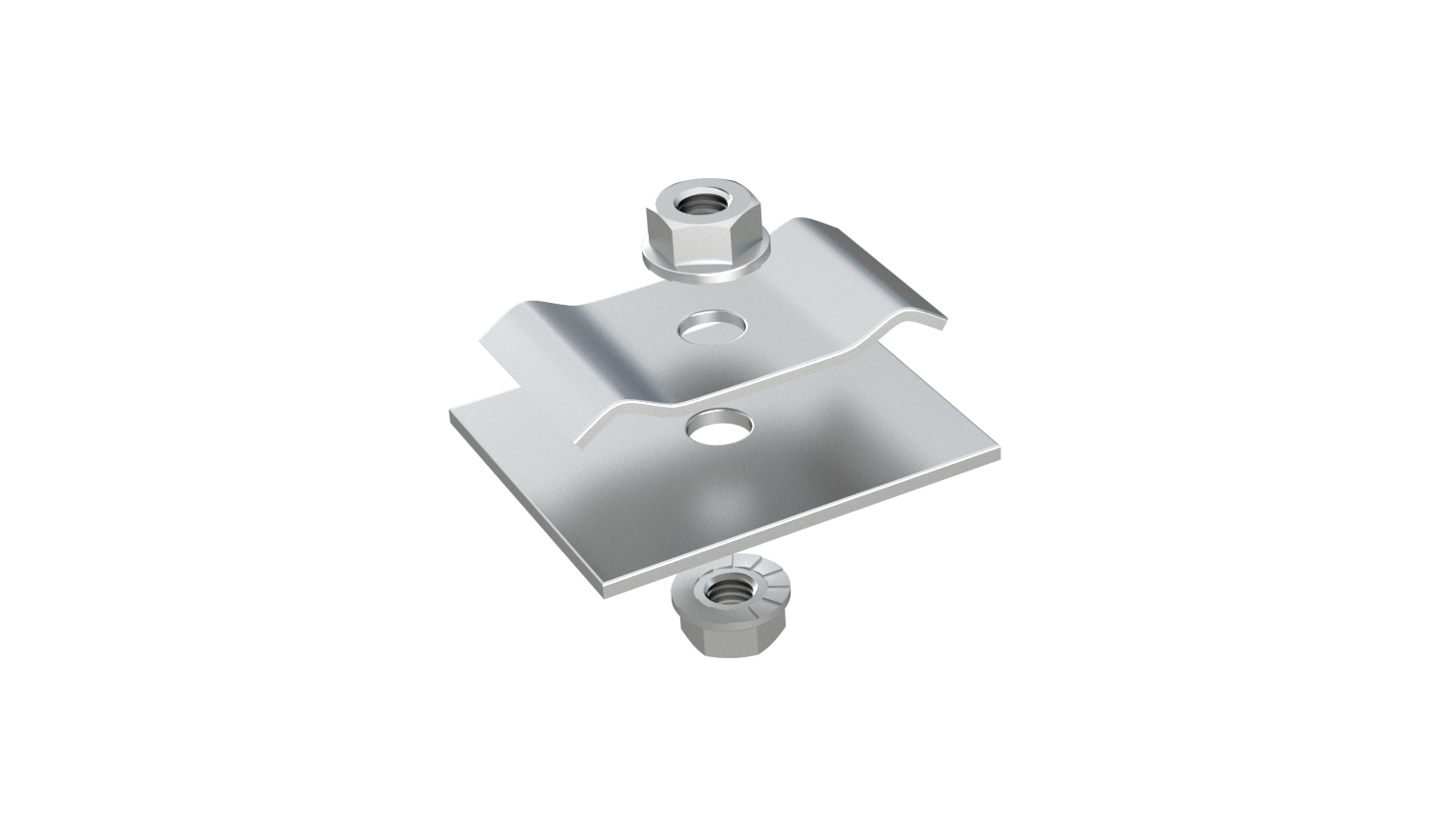

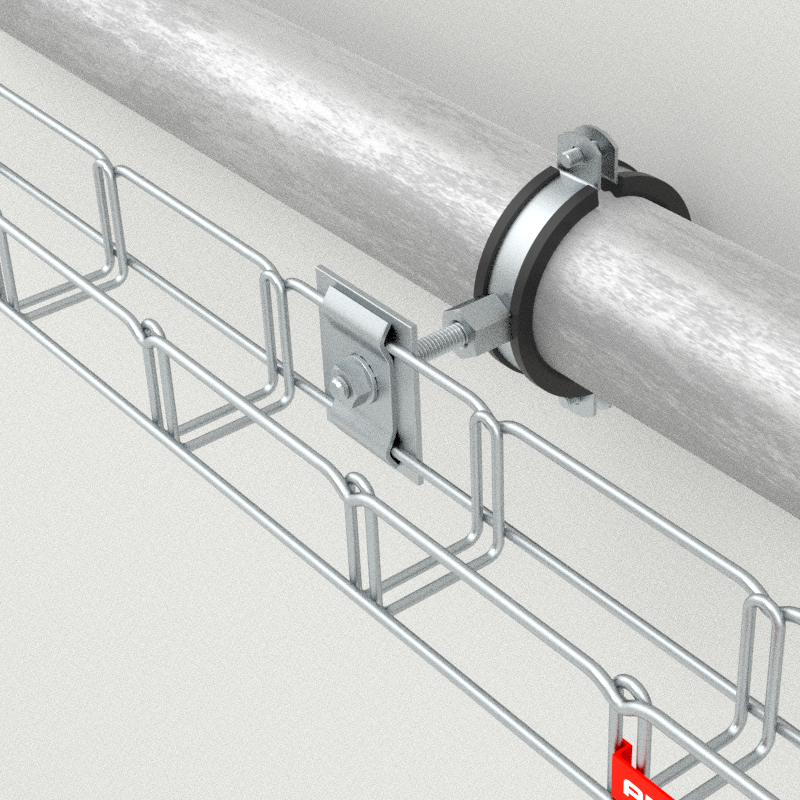

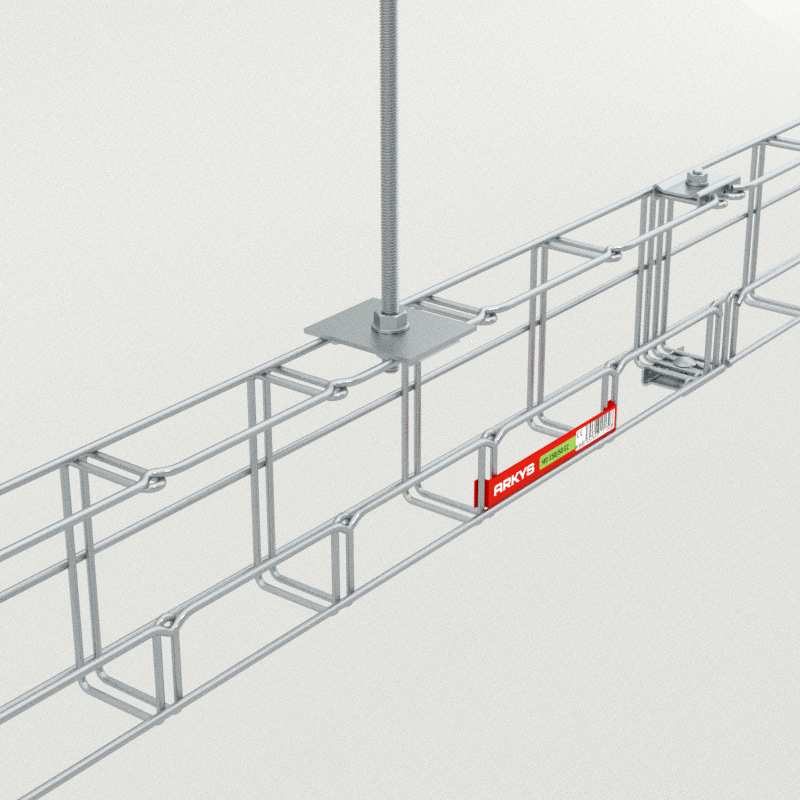

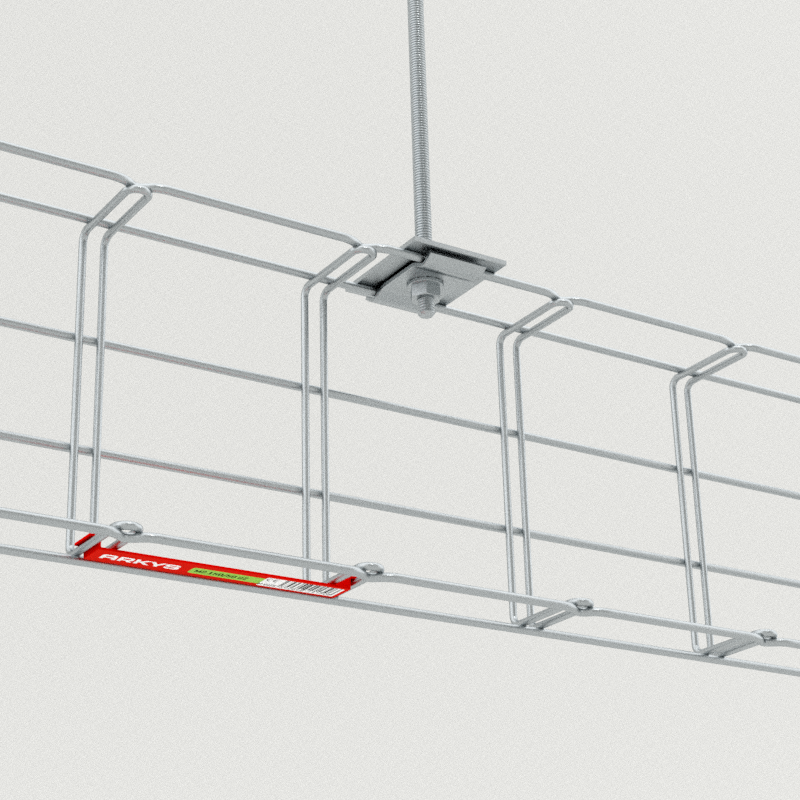

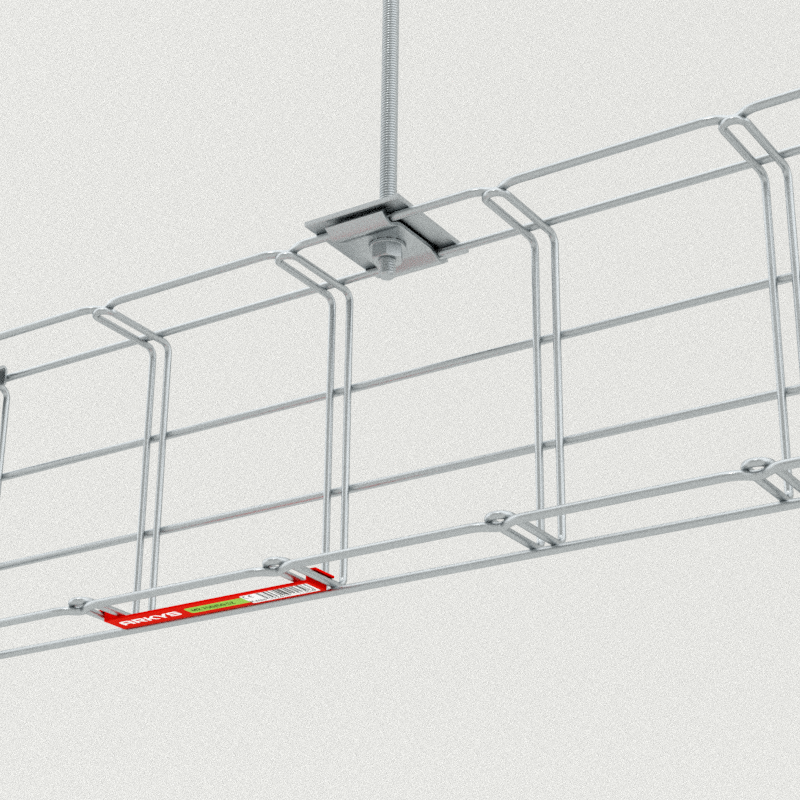

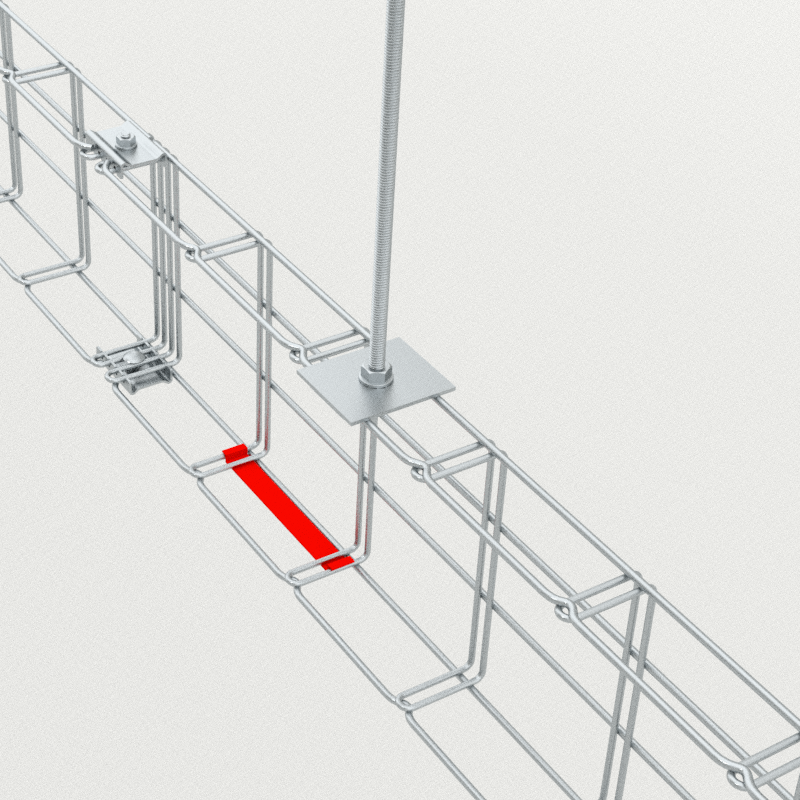

držák žlabu DZM 13

držák žlabu DZM 13

Držák DZM 13 se používá pro prostorovou instalaci kabelových žlabůna závitové tyče M8. Tato instalace je vhodná pouze pro žlabyM2 50/50, M2 150/50 a M2 150/100. Komponenty na tomto obrázku jsou součástí balení. Balení 10x5 ks. Maximální doporučené zatížení je 50 kg.

T (tloušťka plechu) 2,5 mm
Objednací kód
  • GZ ARK -214130
  • ZZ ARK -224130
  • A2 ARK -234130
  • A4 ARK -244130





ZZ - ARK-224130 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

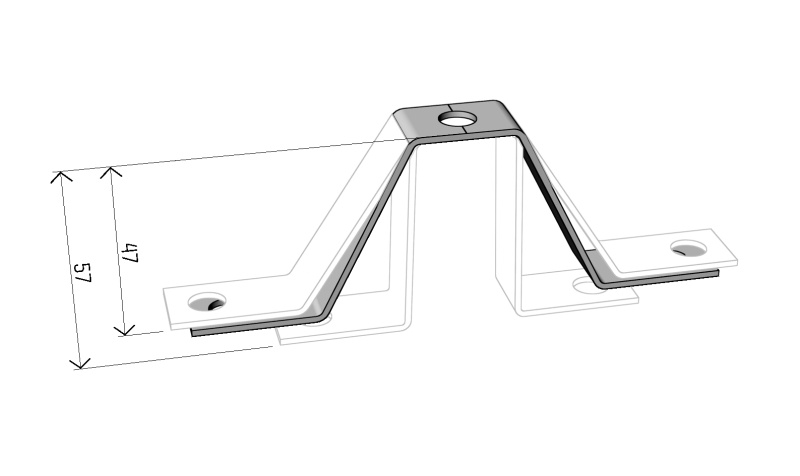

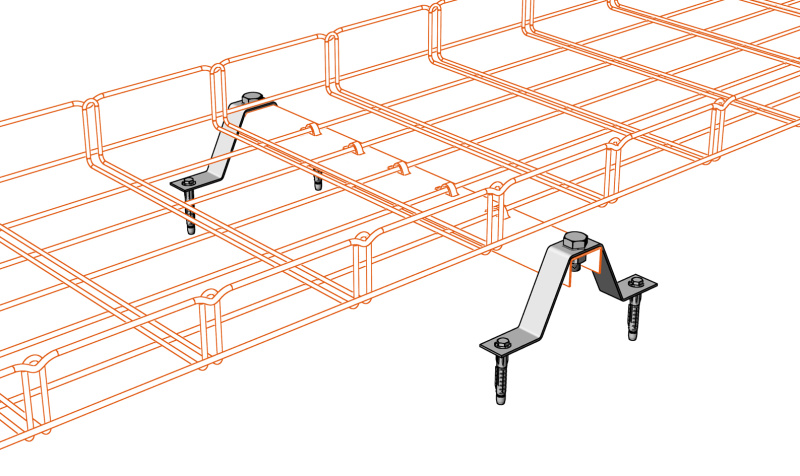

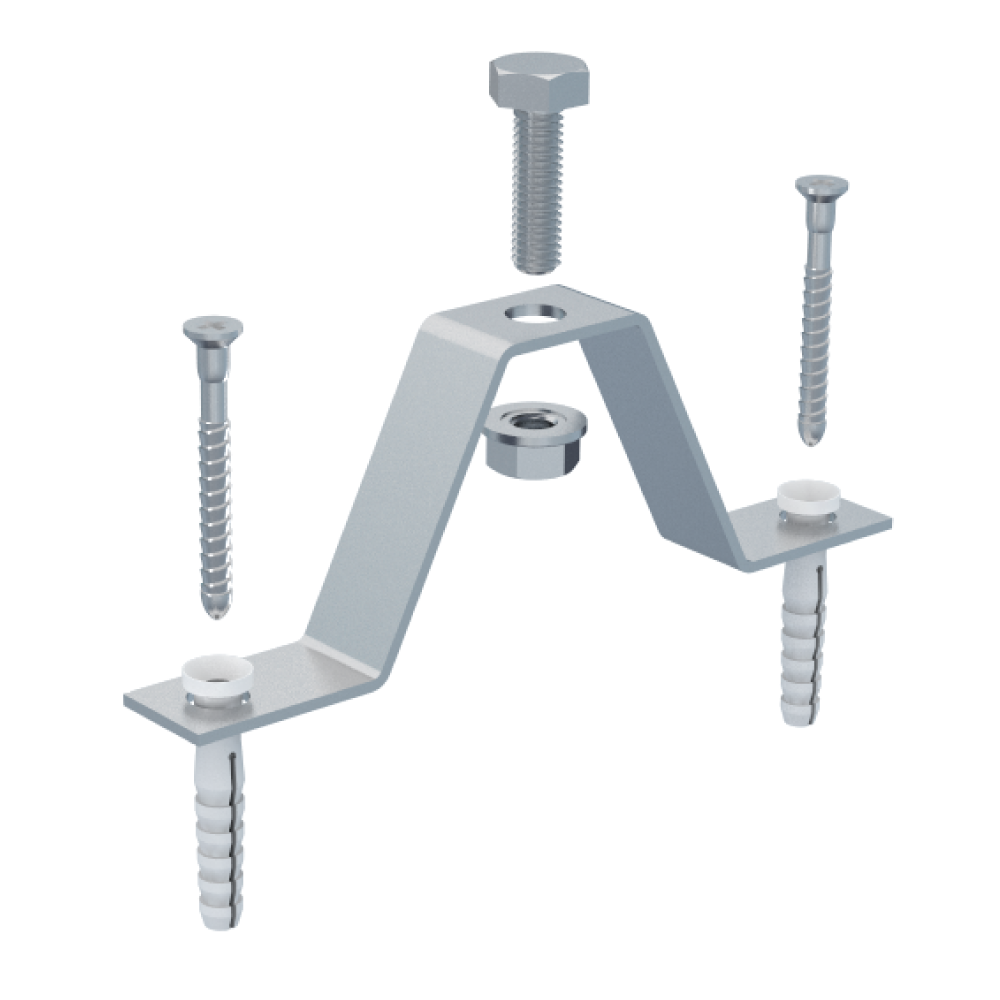

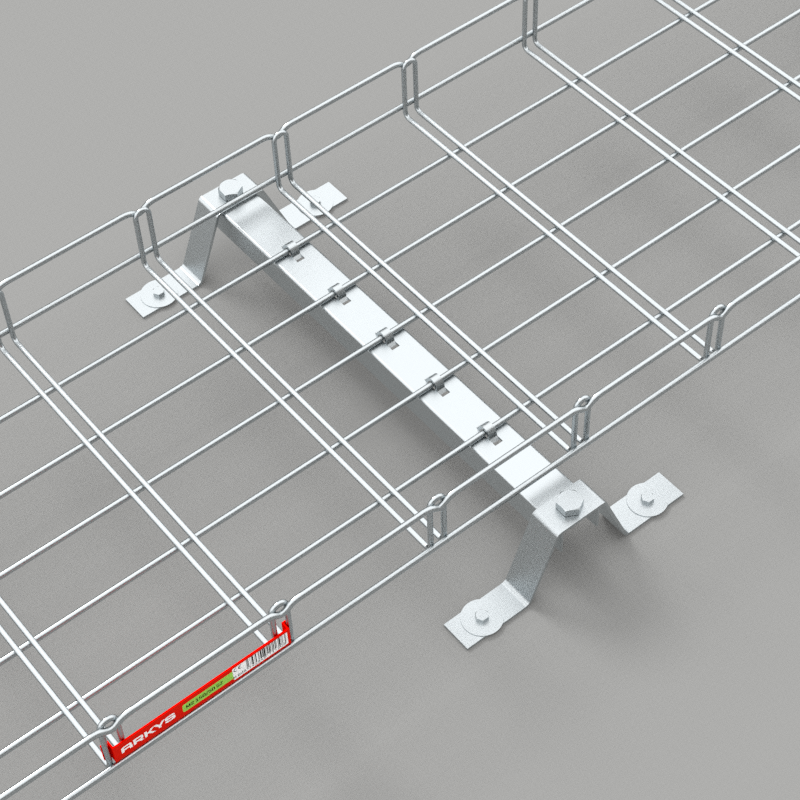

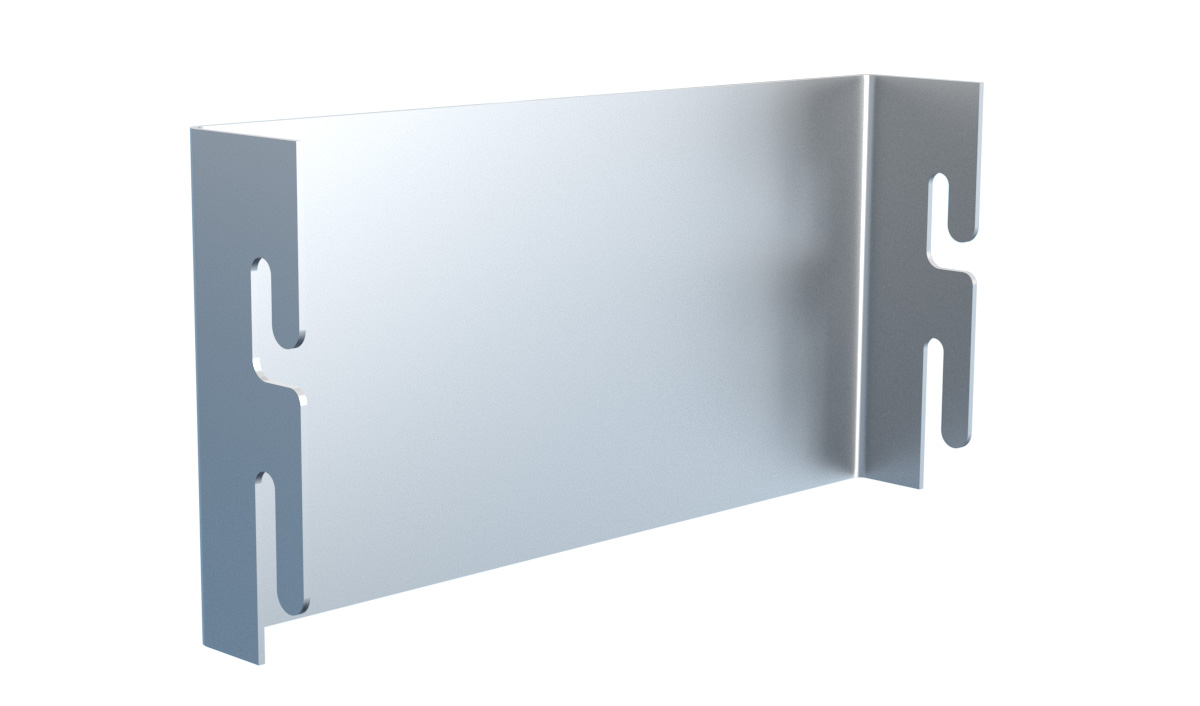

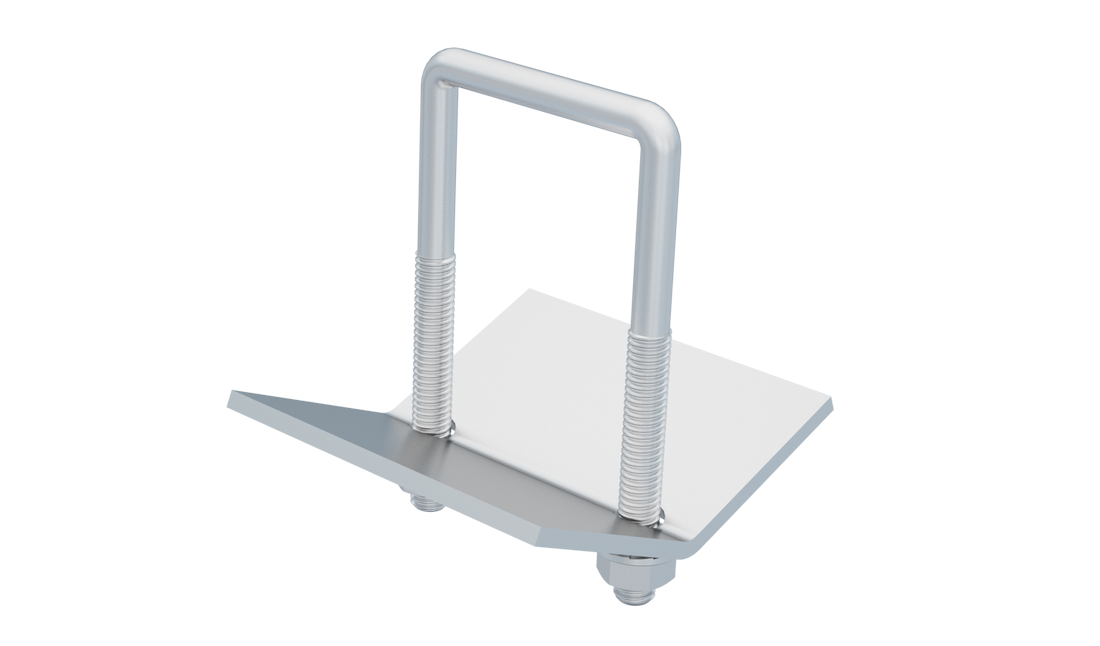

podlahový držák DZM 14

podlahový držák DZM 14

Držák DZM 14 se používá v kombinaci s podpěrami PZM pro instalaci kabelových tras do dvojitých podlah. Výška trasy se dá regulovat od 47 mm do 57 mm podle rozšíření či zúžení kotvících otvorů. Komponenty na tomto obrázku jsou součástí balení. Maximální doporučené zatížení je 60 kg.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214140
  • ZZ ARK -224140
  • A2 ARK -234140
  • A4 ARK -244140 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-224140- spojovací materiál v provedení:

0 - galvanický zinek (GZ)
3 - nerez AISI 304 (A2)

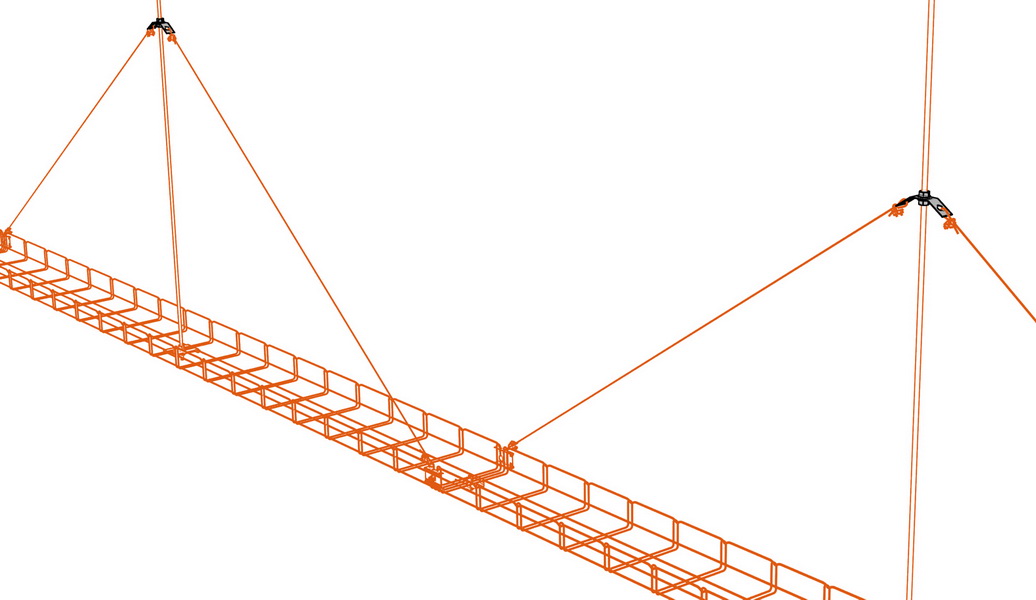

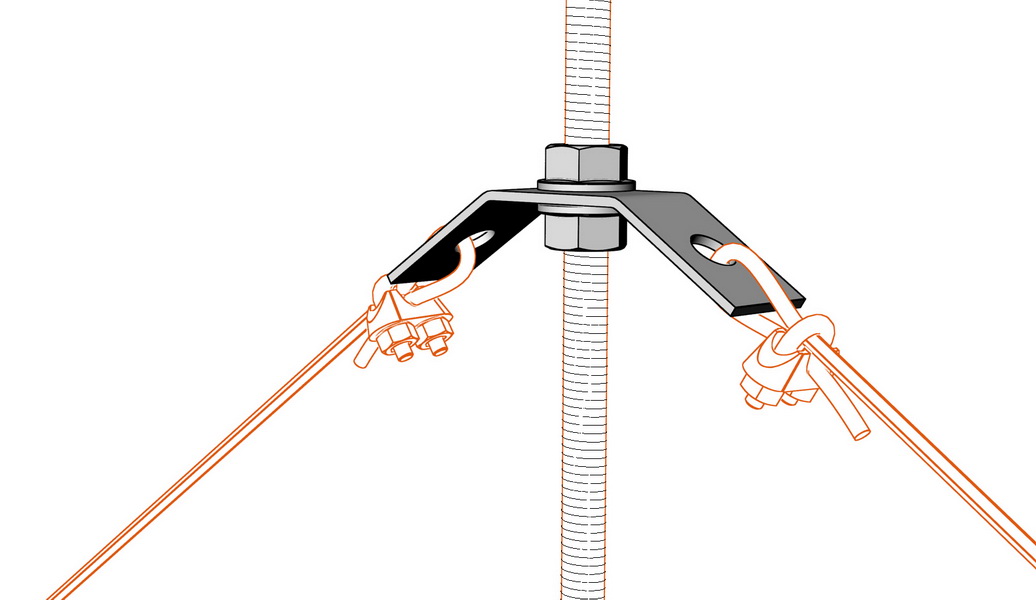

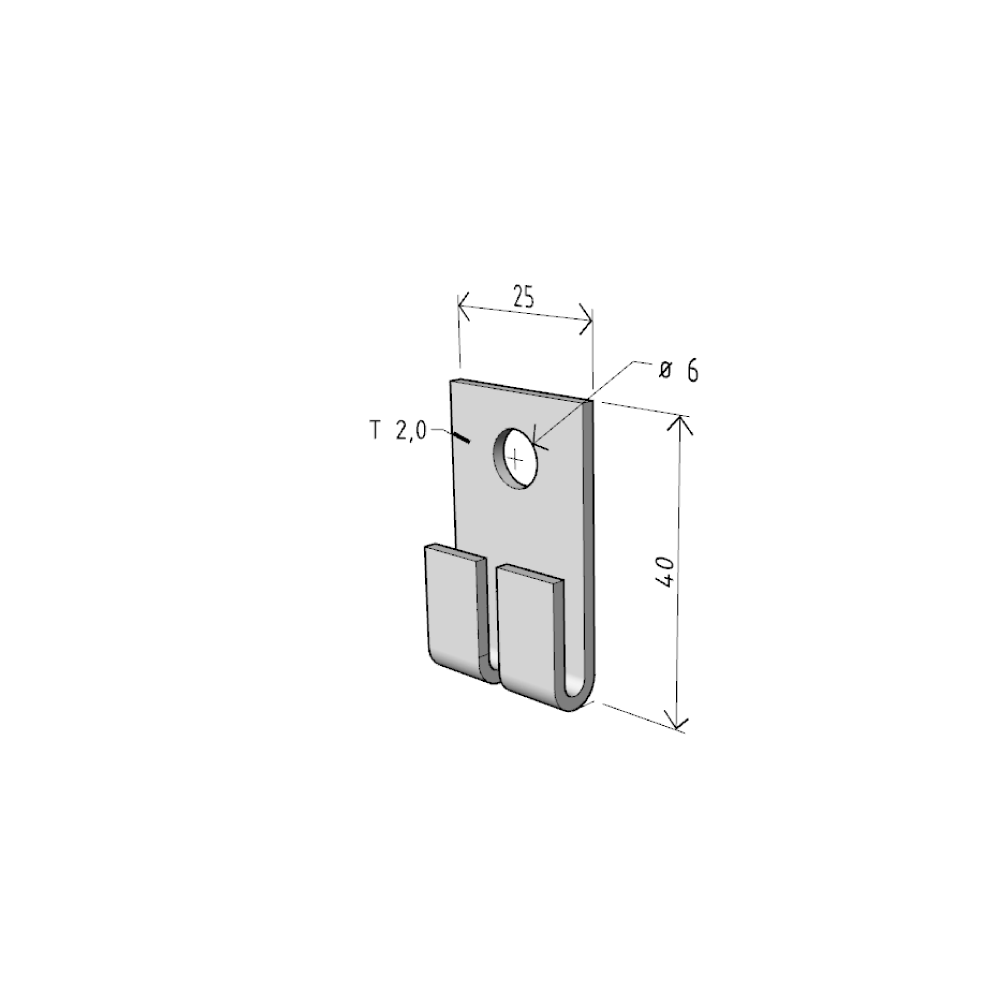

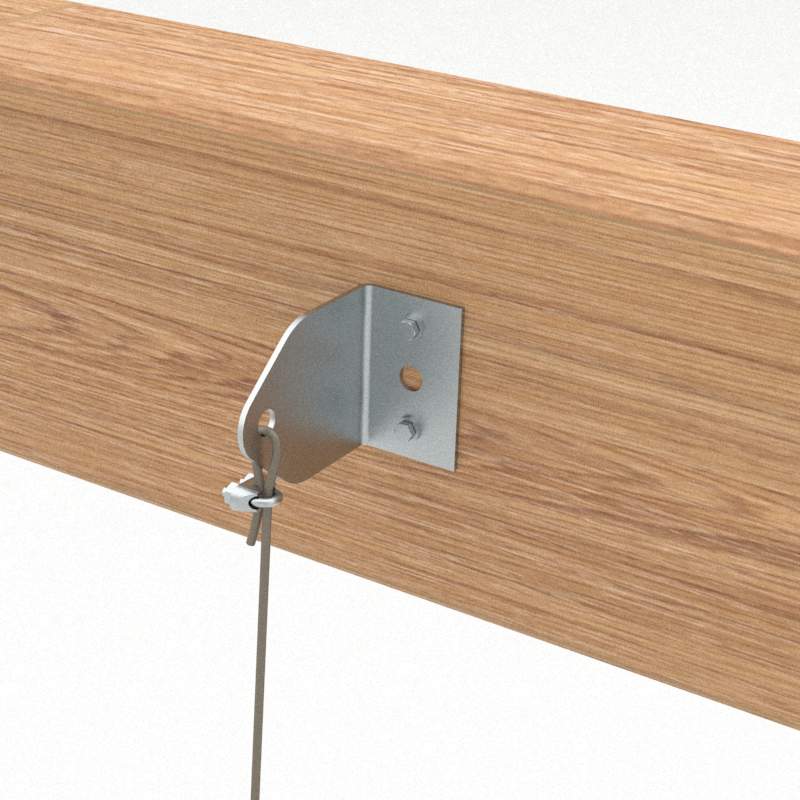

držák závěsných lanek DZM 15

držák závěsných lanek DZM 15

Držák DZM 15 se používá pro ukotvení závěsného lanka na závitovou tyč. Je určen pro pomocné lanové zavěšení žlabů v místech, kde je nutné překlenout prostor bez možnosti přímého kotvení do podhledu. Komponenty na tomto obrázku jsou součástí balení. Balení 10x10 ks.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -214150
  • ZZ ARK -224150
  • A2 ARK -234150
  • A4 ARK -244150 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-224150spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

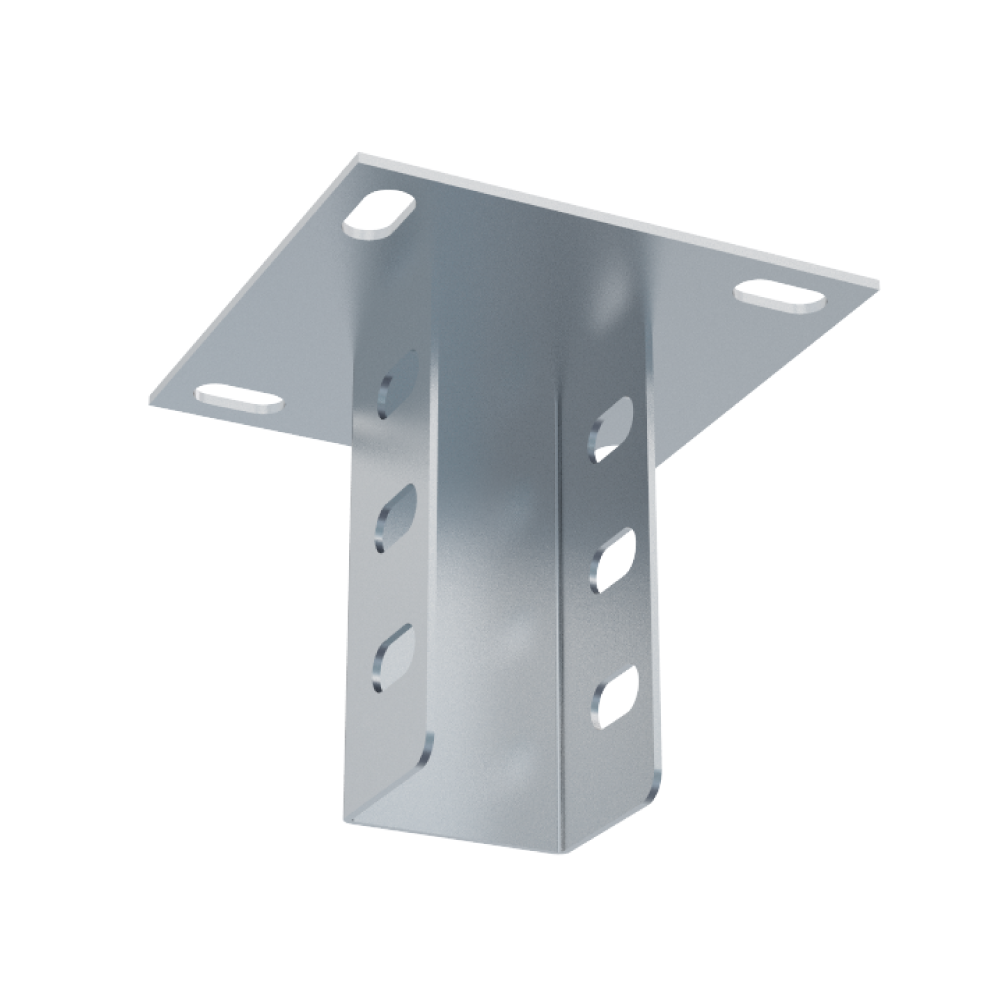

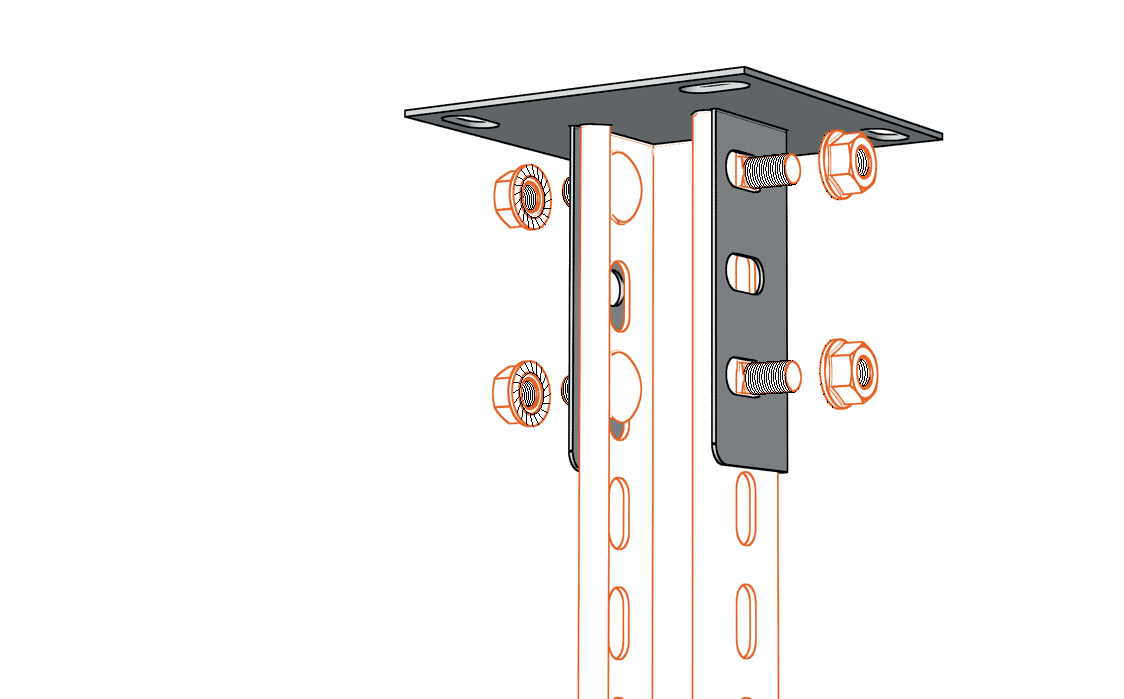

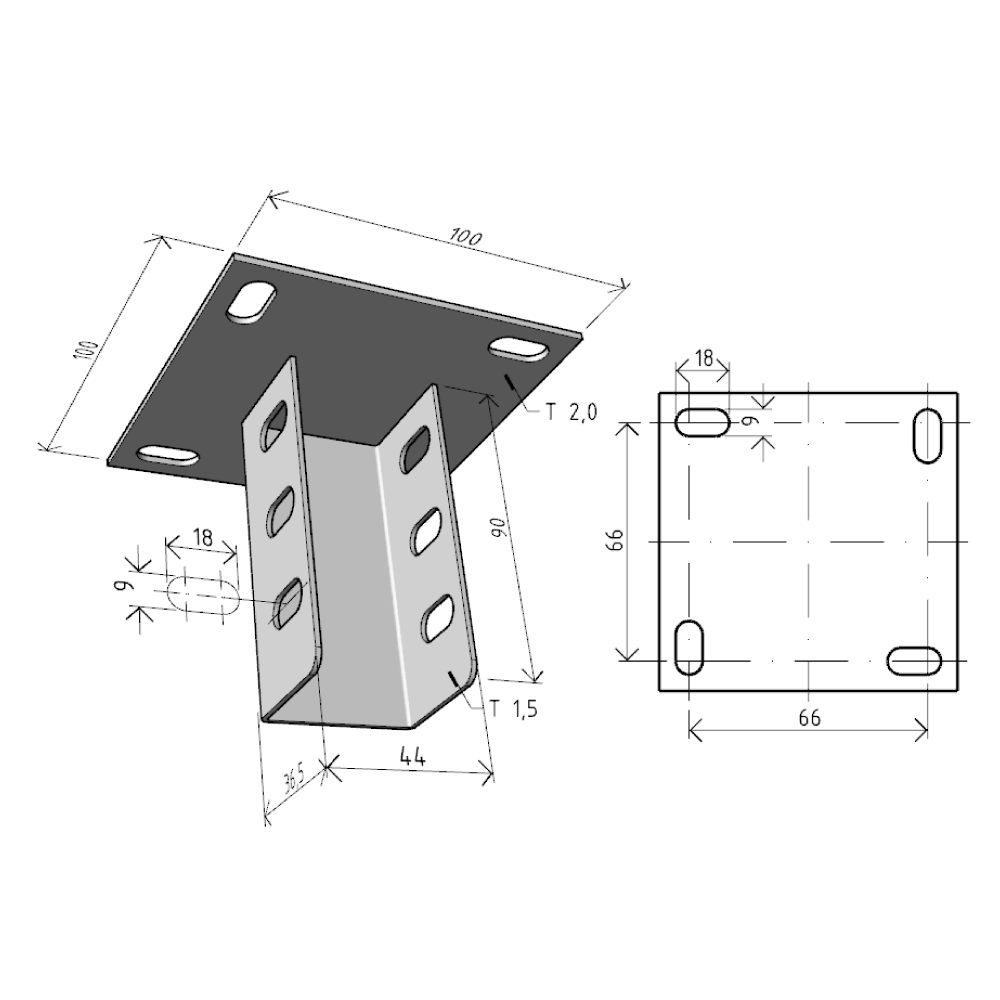

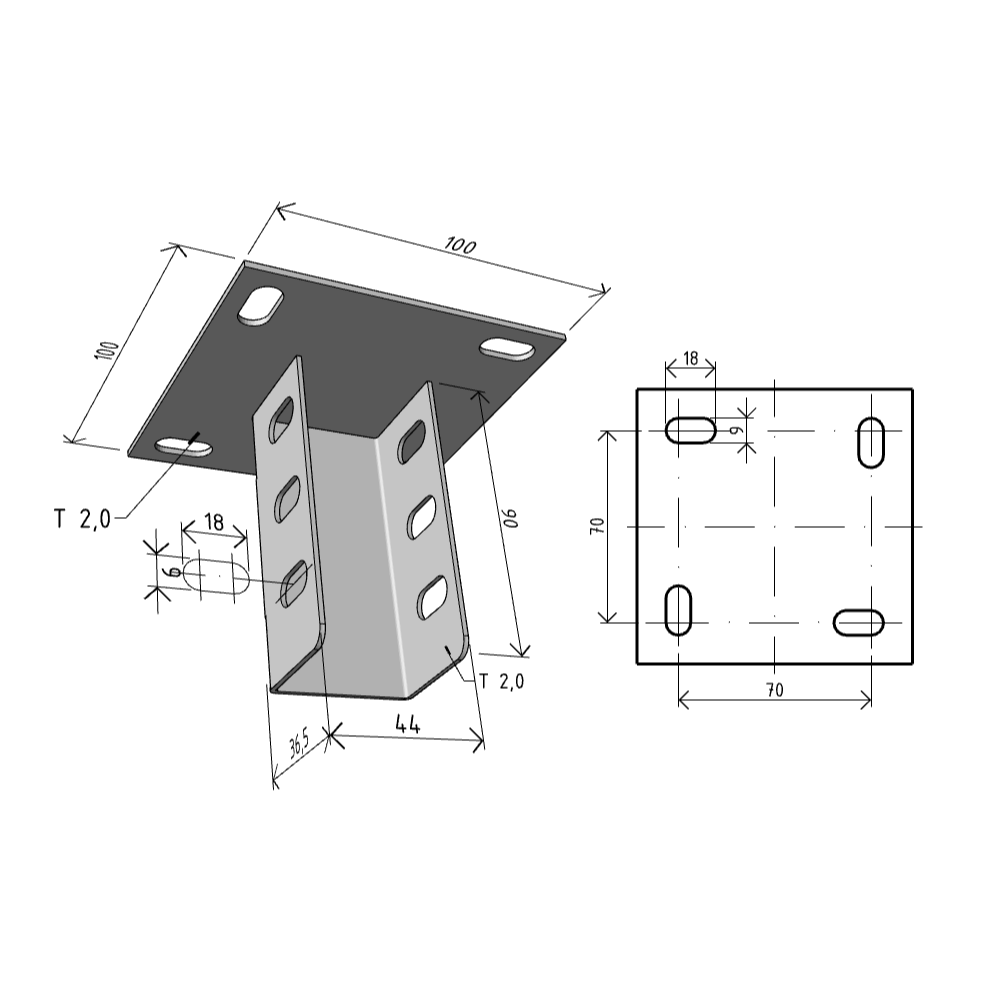

držák stojny DZM STP

držák stojny DZM STP

Držák DZM STP se používá pro ukotvení stojen STPM (viz str. 54) prostorové montáže pod vodorovné konstrukce stavby.  V případě potřeby je možné tuto sestavu otočit o 180° a použít ji jako nosnou konstrukci podlahy.
Maximální pevnost držáku DZM STP v tahu je 250 kg.

Objednací kód
  • GZ ARK -214300
  • ZZ ARK -224300
  • A2 ARK -234304
  • A4 ARK -244304

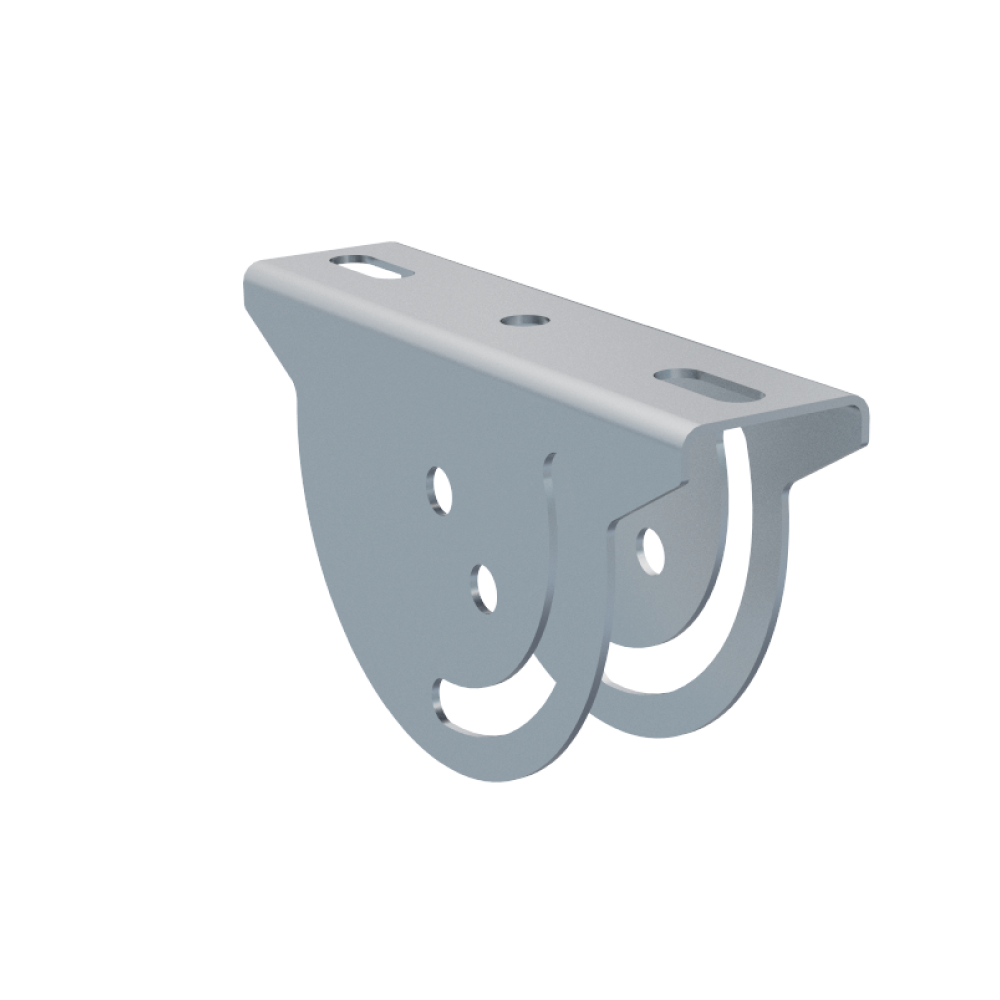

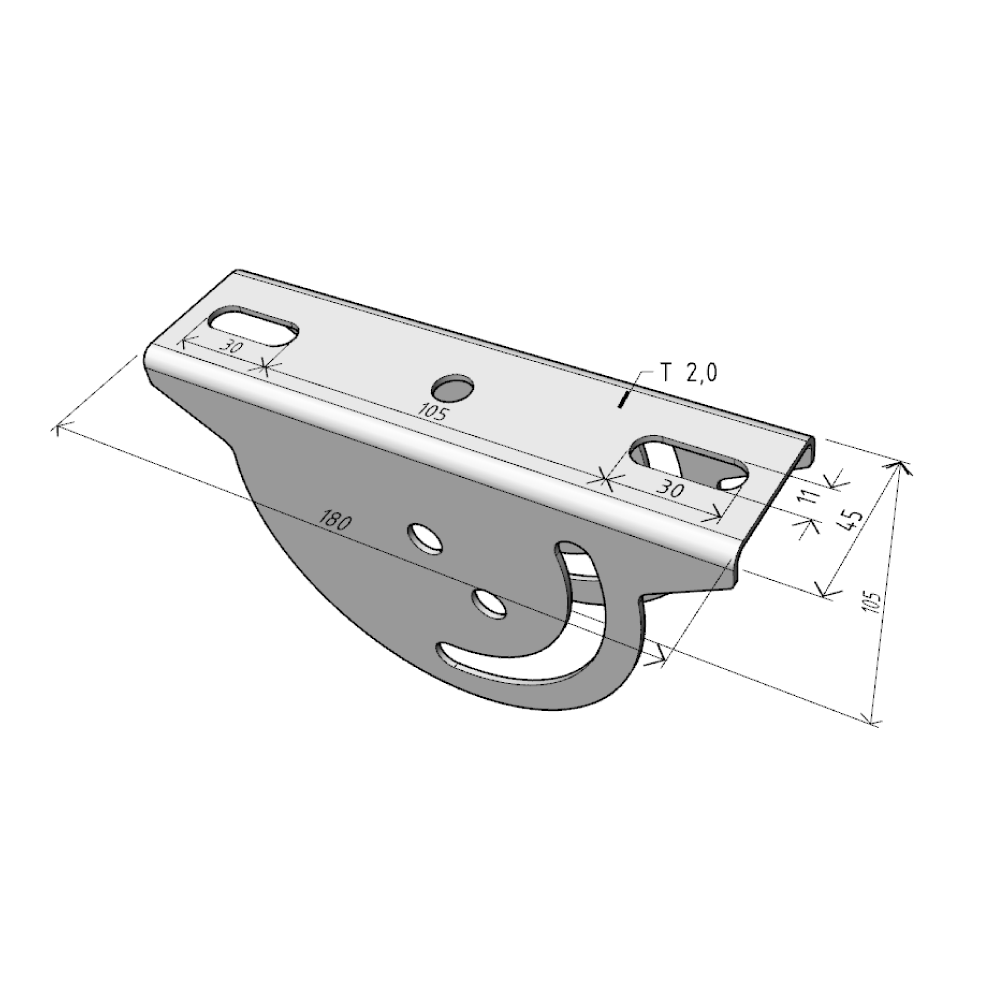

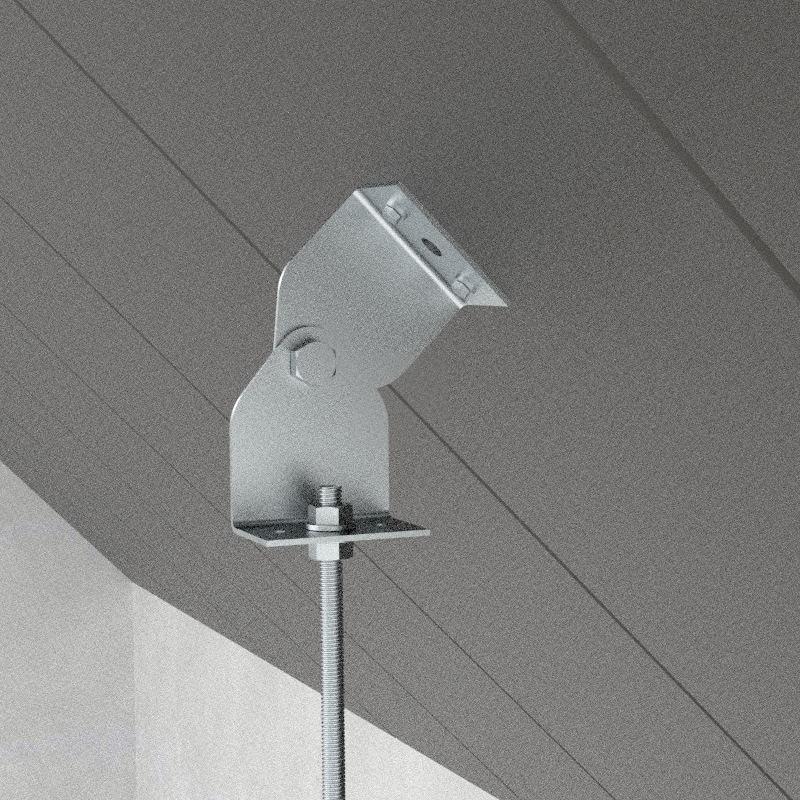

úhlový držák stojny DZM STPU

úhlový držák stojny DZM STPU

Držák DZM STPU se používá pro ukotvení stojen STPM (viz str. 54) prostorové montáže pod vodorovné konstrukce stavby v situacích, kdy je potřeba kompenzovat úhlový rozdíl mezi sklonem podhledu a vodorovnou rovinou.
Maximální pevnost držáku DZM STPU v tahu je 150 kg.

Objednací kód
  • ZZ ARK -224310
  • A2 ARK -234310
  • A4 ARK -244310

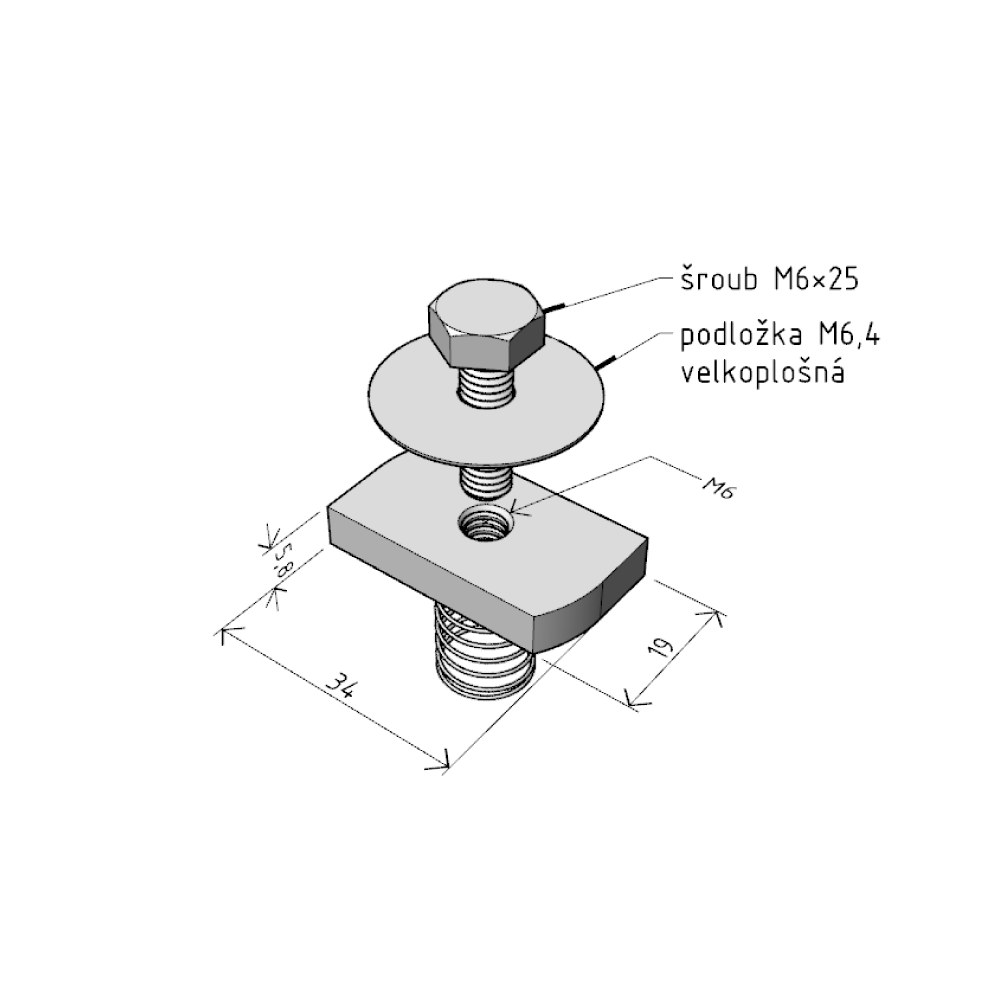

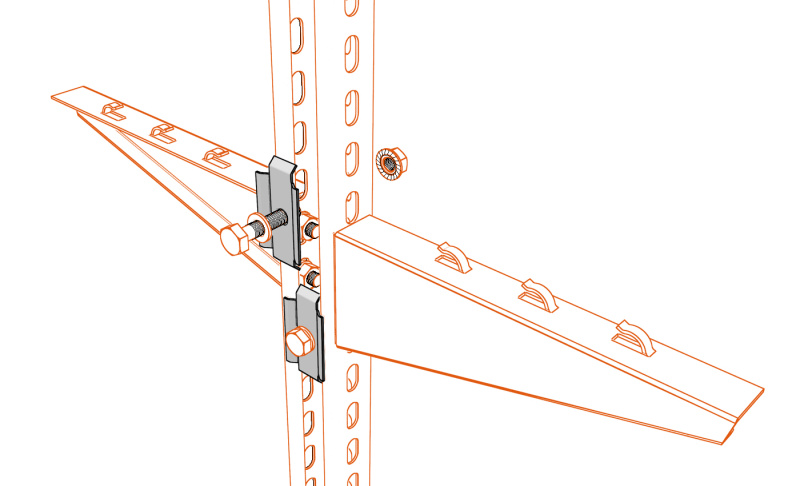

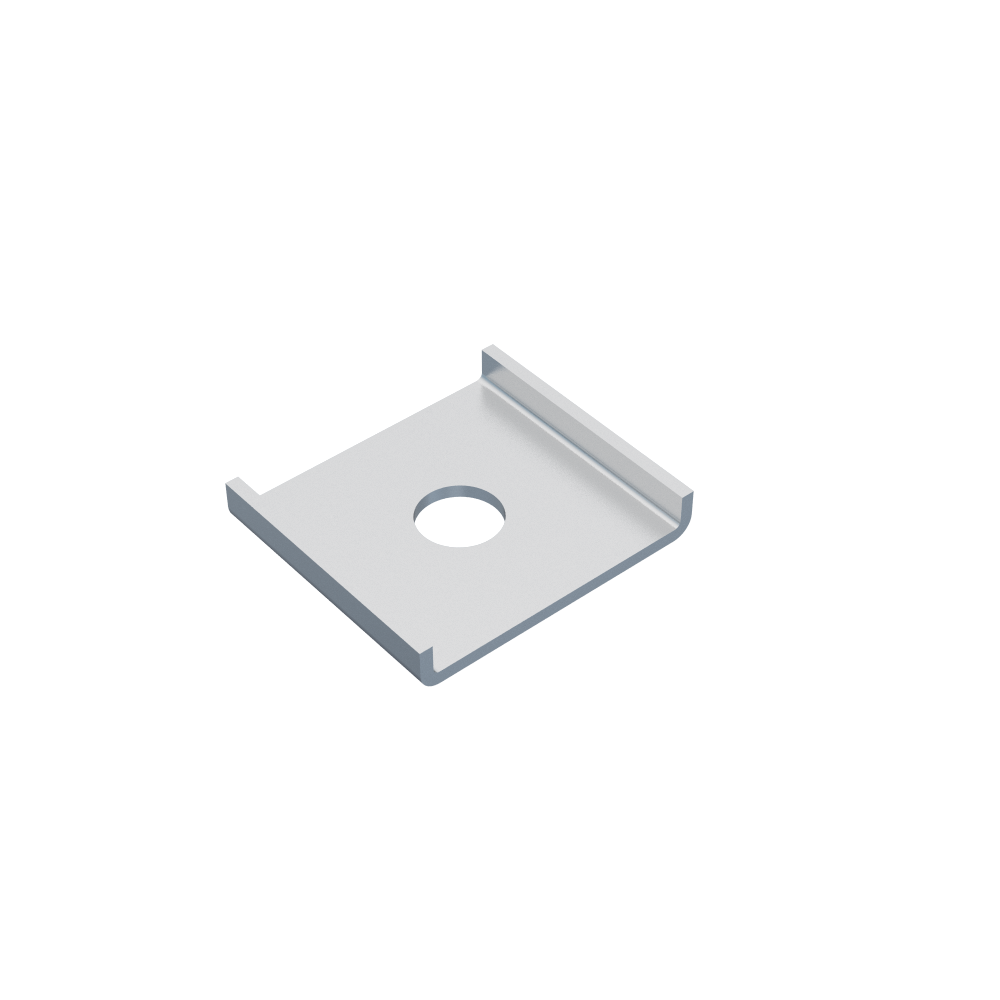

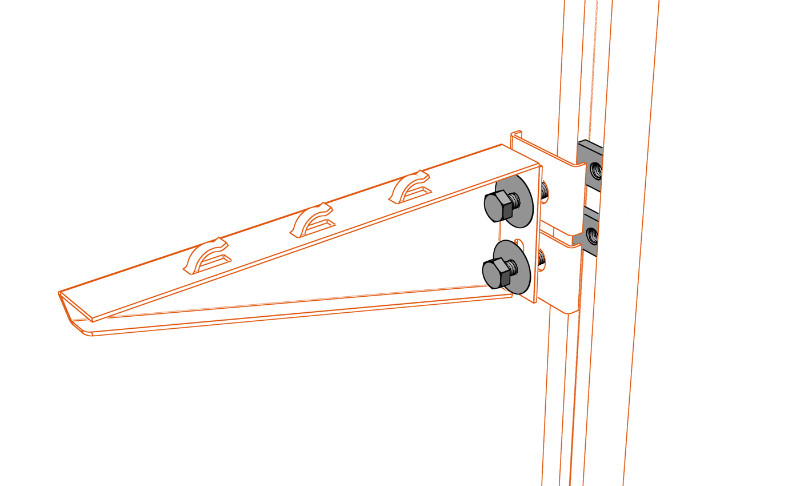

matice obdélníková MSM/M6

matice obdélníková MSM/M6

Matice obdélníková MSM se v kombinaci s příchytkou vymezovací PVM
používá pro ukotvení nosníků na stojnu. U nosníků řady NPZM není potřeba vzhledem k robusní základně. Určeno pouze pro pro nosníky NZM a NZMU velikosti 50, 100, 150, 200.

Objednací kód
  • GZ ARK -218951
  • A2 ARK -238951

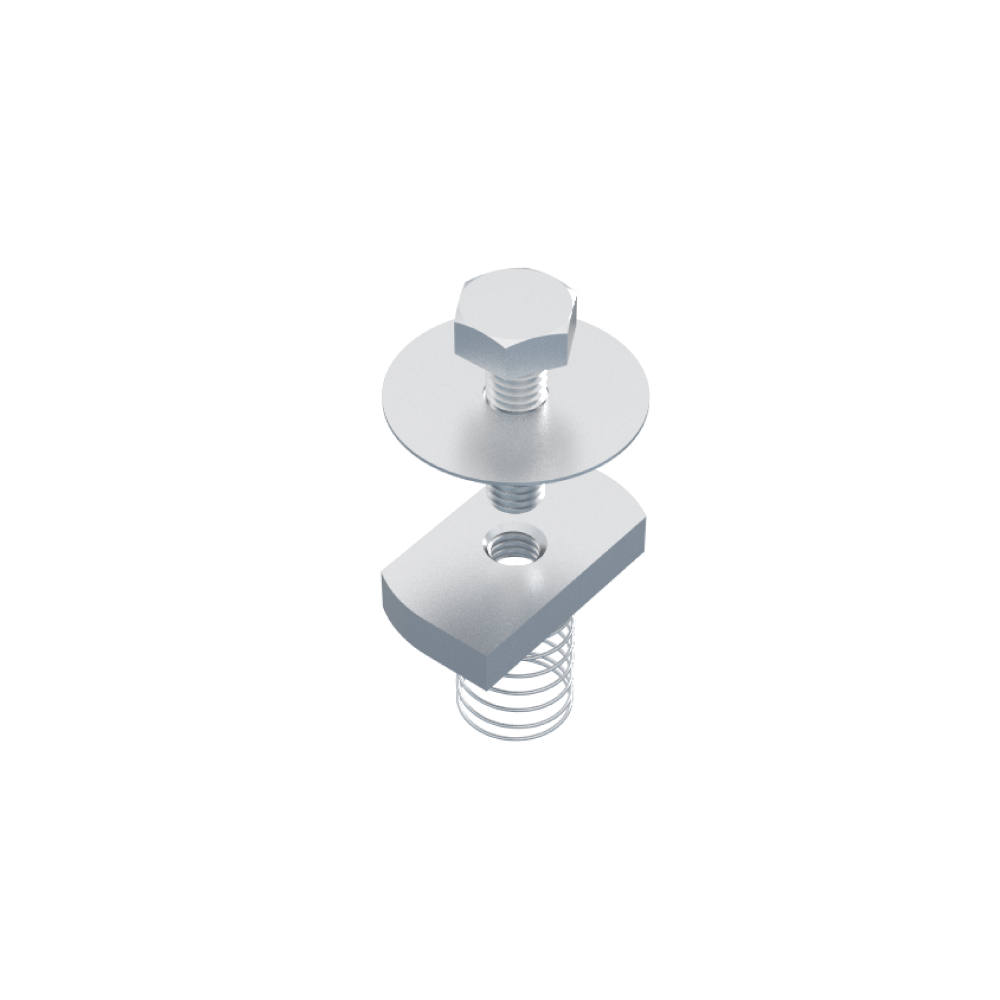

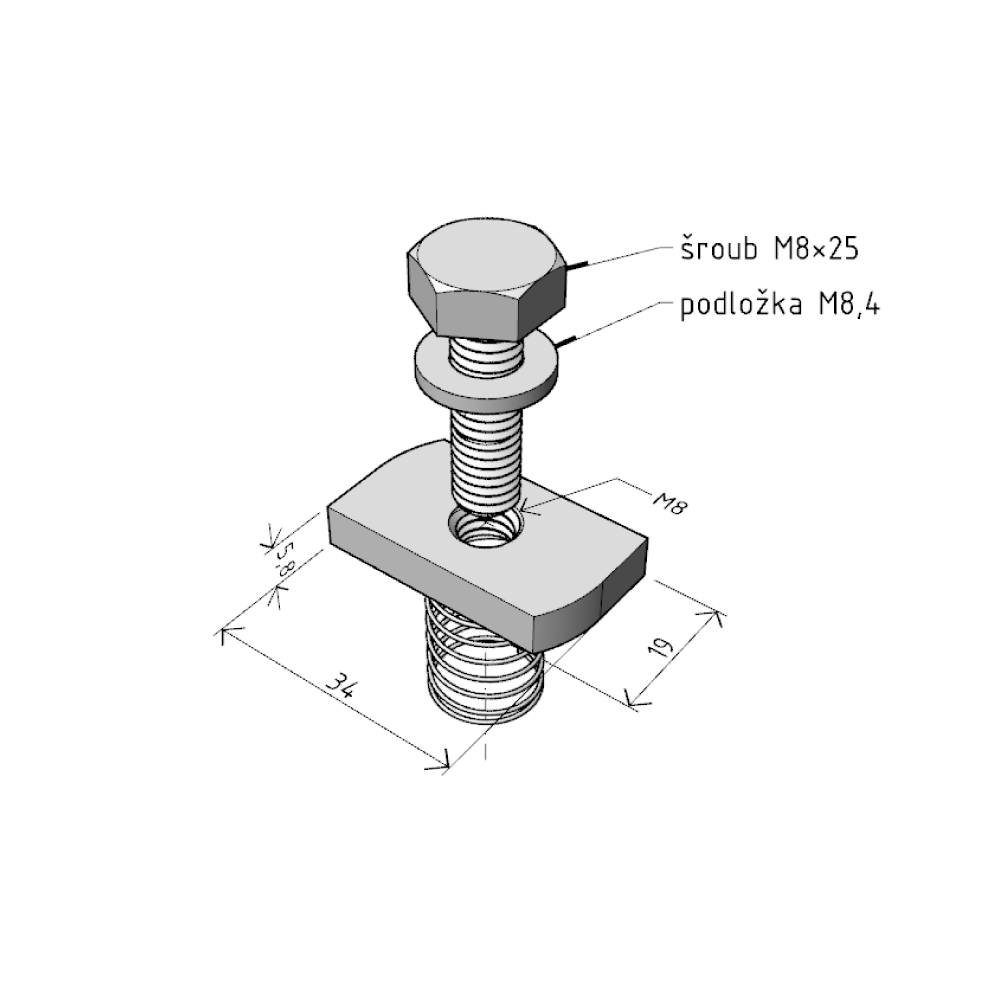

matice obdélníková MSM/M8

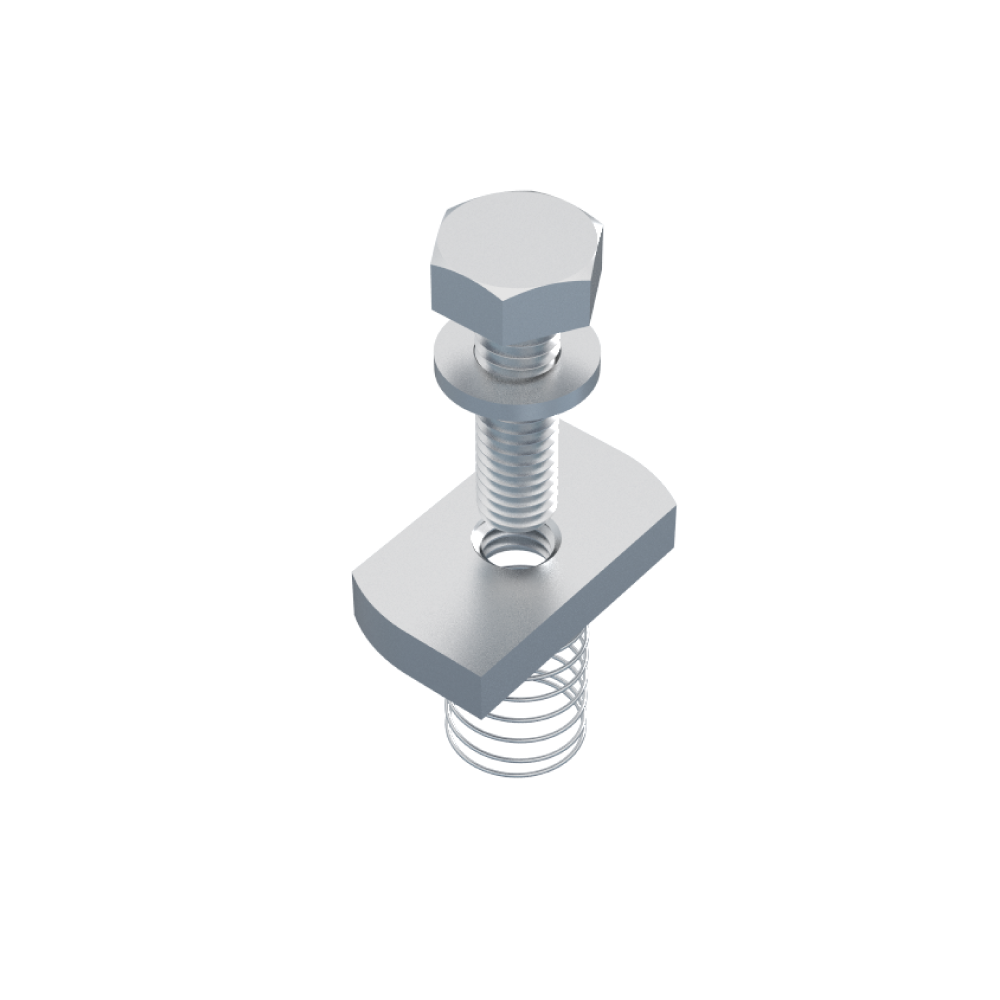

matice obdélníková MSM/M8

Matice obdélníková MSM se v kombinaci s příchytkou vymezovací PVM
používá pro ukotvení nosníků na stojnu. U nosníků řady NPZM není potřeba vzhledem k robusní základně. Určeno pro nosníky NZM a NZMU velikosti 250, 300, 400, 500 a nosníky NPZM.

Objednací kód
  • GZ ARK -218952
  • A2 ARK -238952

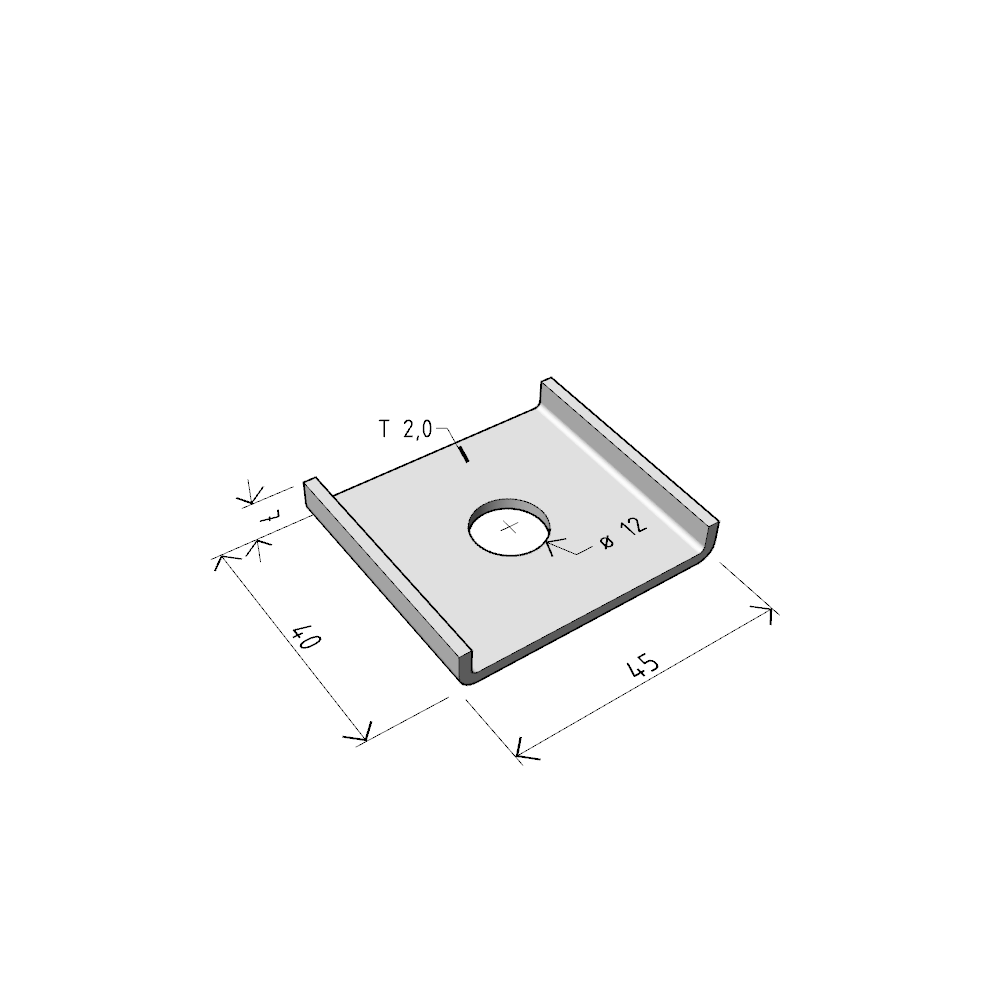

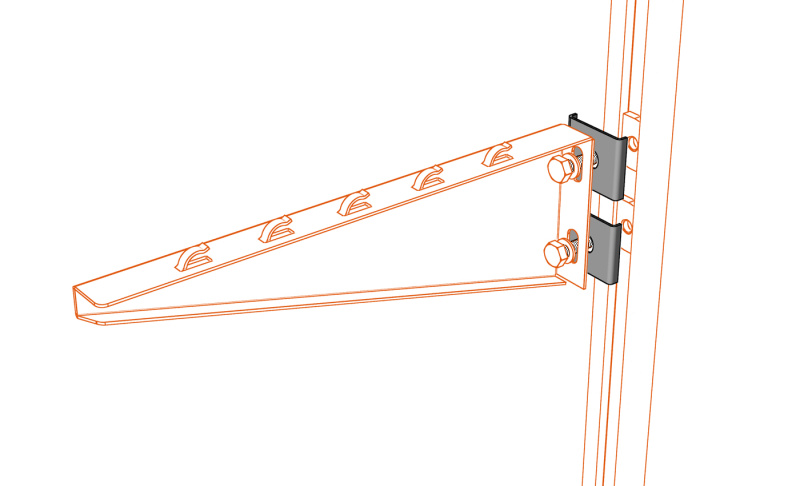

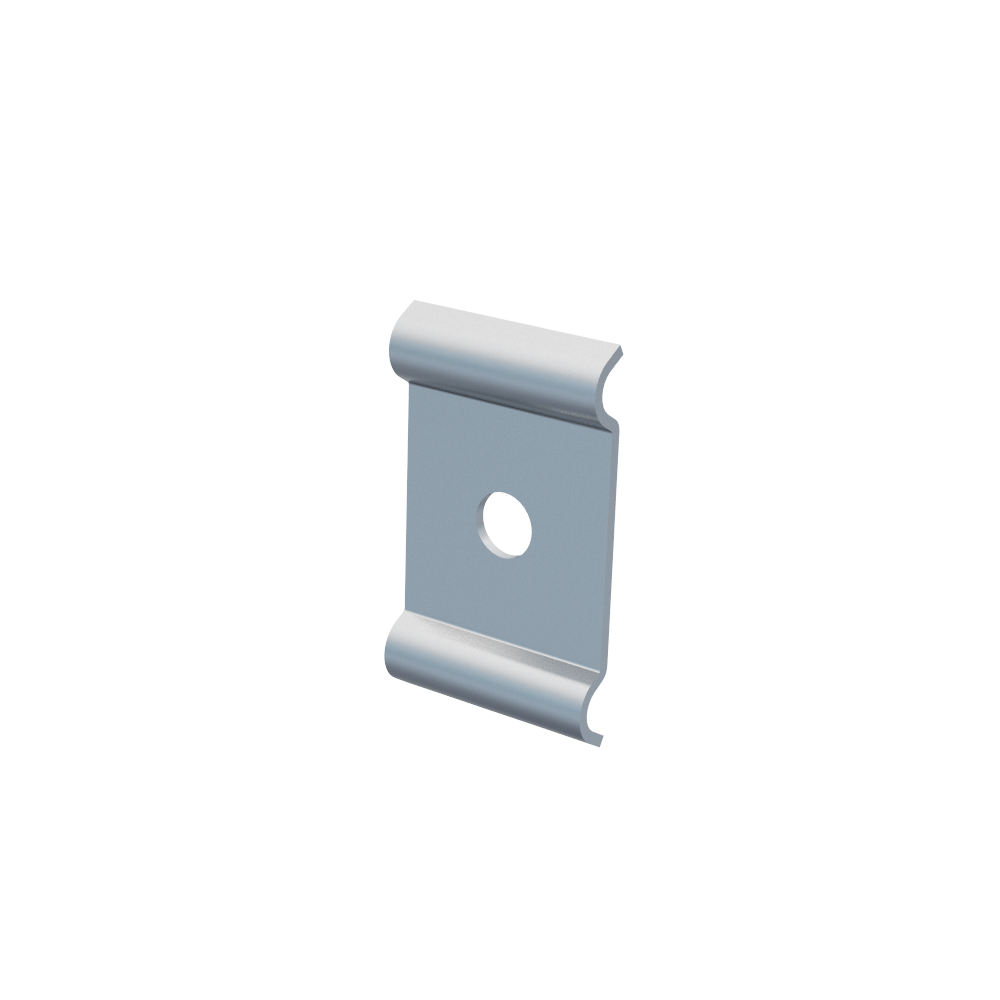

příchytka vymezovací PVM

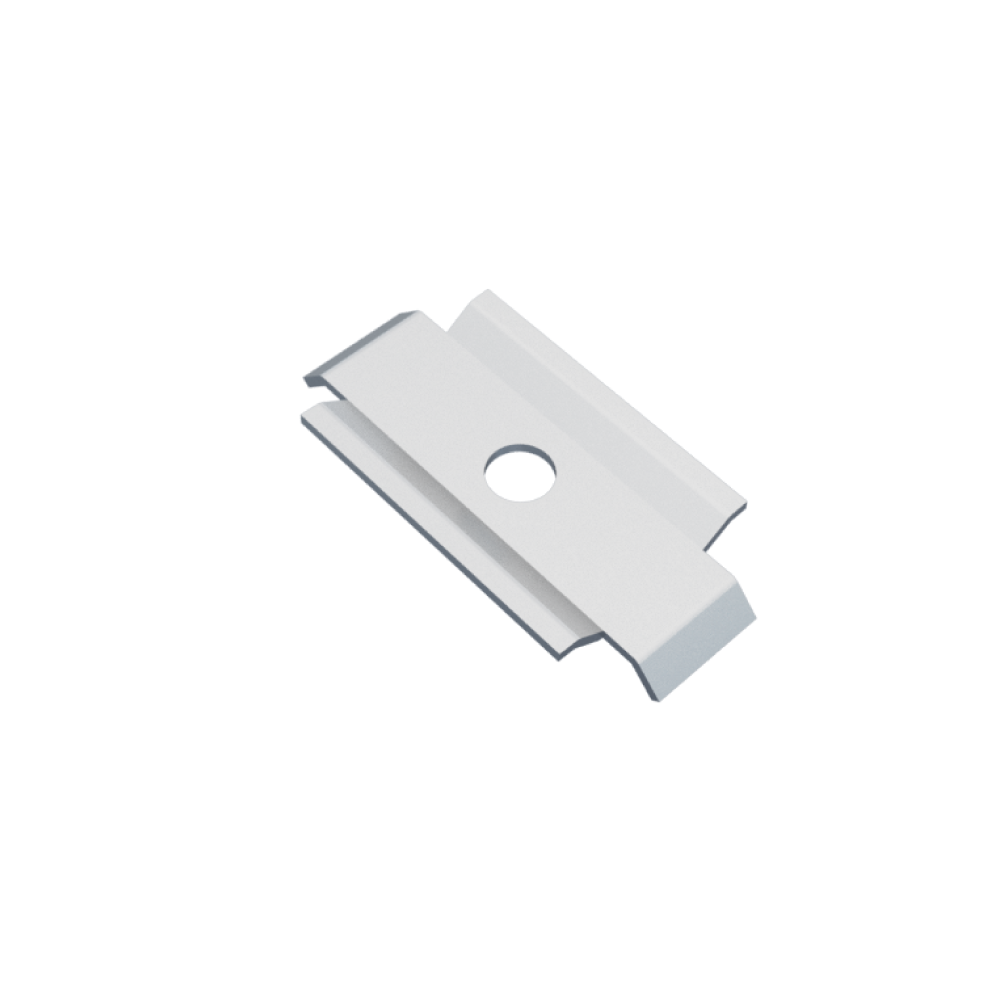

příchytka vymezovací PVM

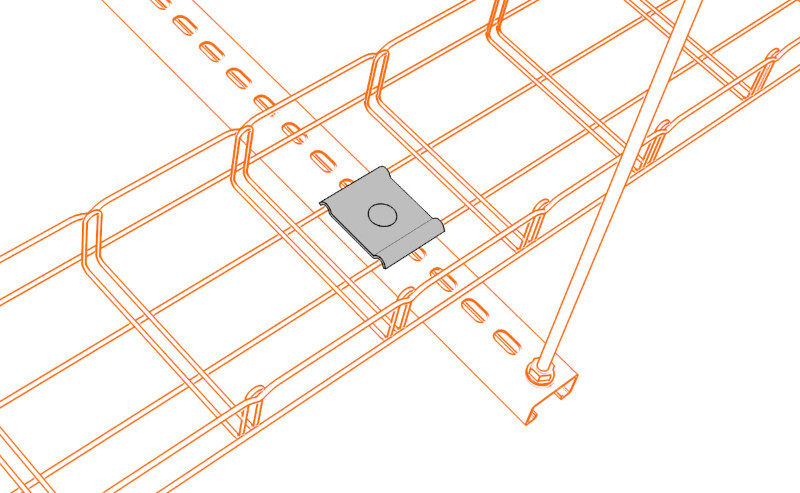

Příchytka vymezovací PVM slouží pro vystředění nosníků NZM a NZMU při ukotvení na stojně. U nosníků řady NPZM není potřeba, vzhledem k robustní základně. Balení 10x10 ks.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -218953
  • ZZ ARK -228953
  • A2 ARK -238953
  • A4 ARK -248953 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

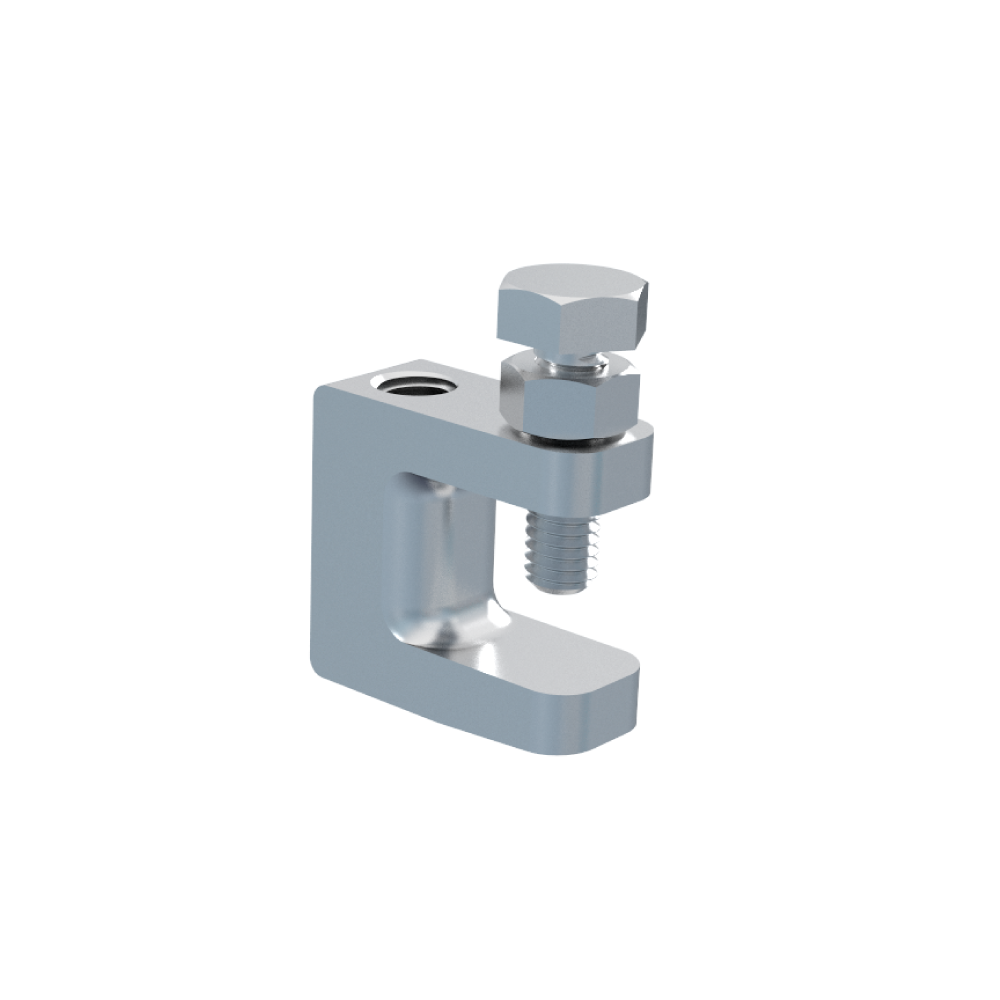

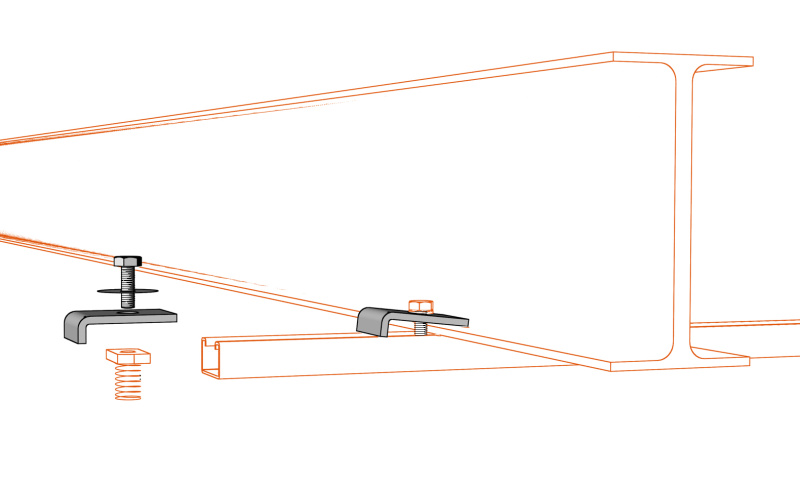

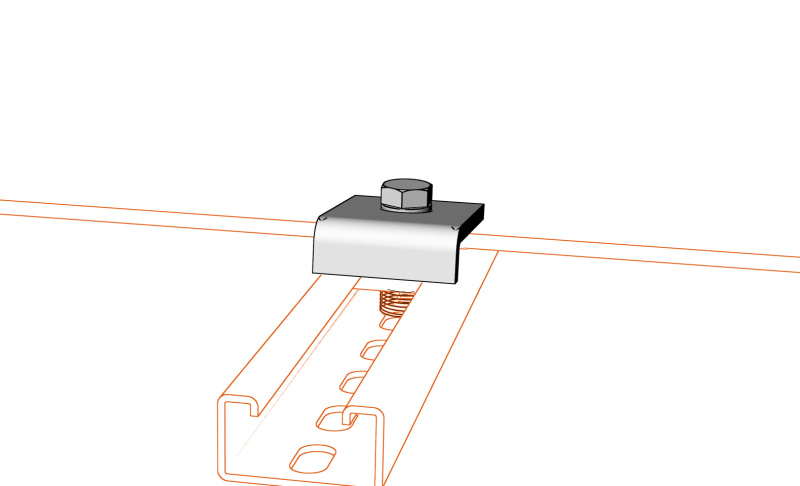

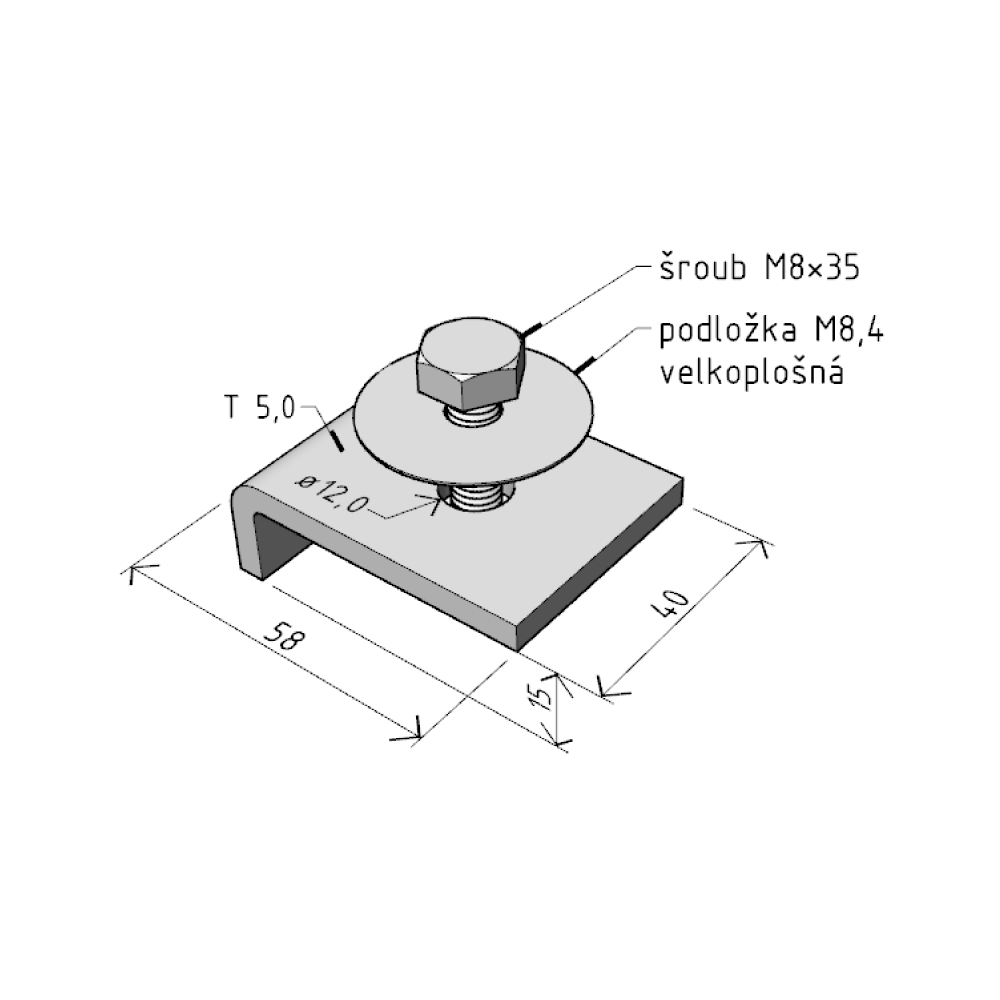

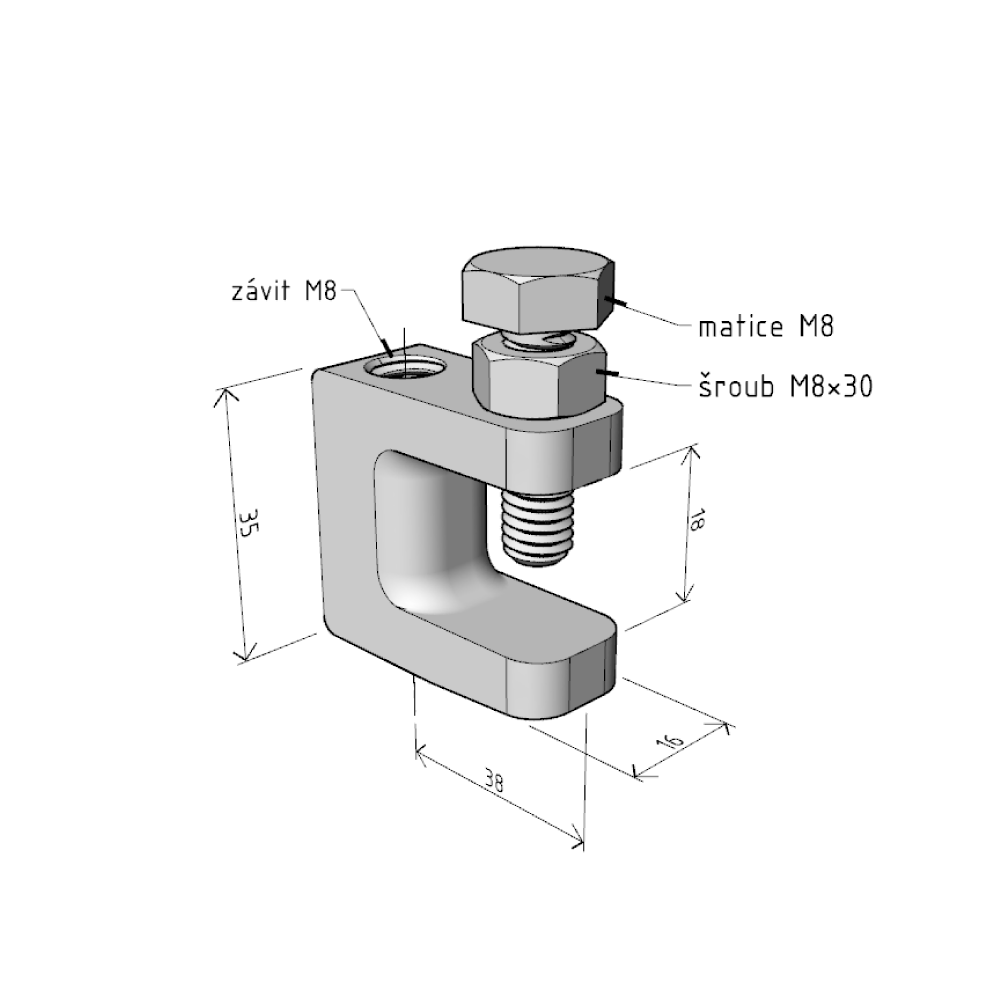

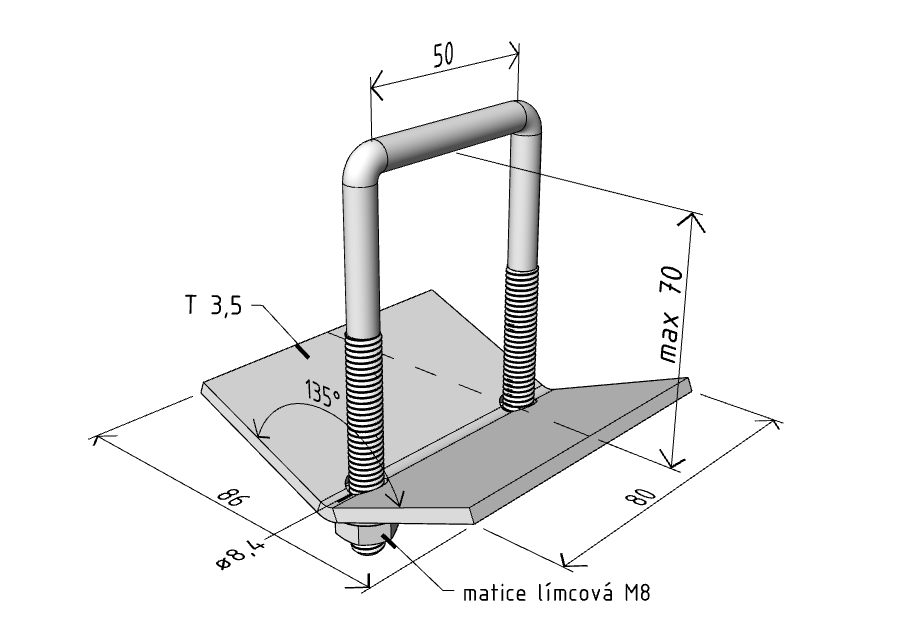

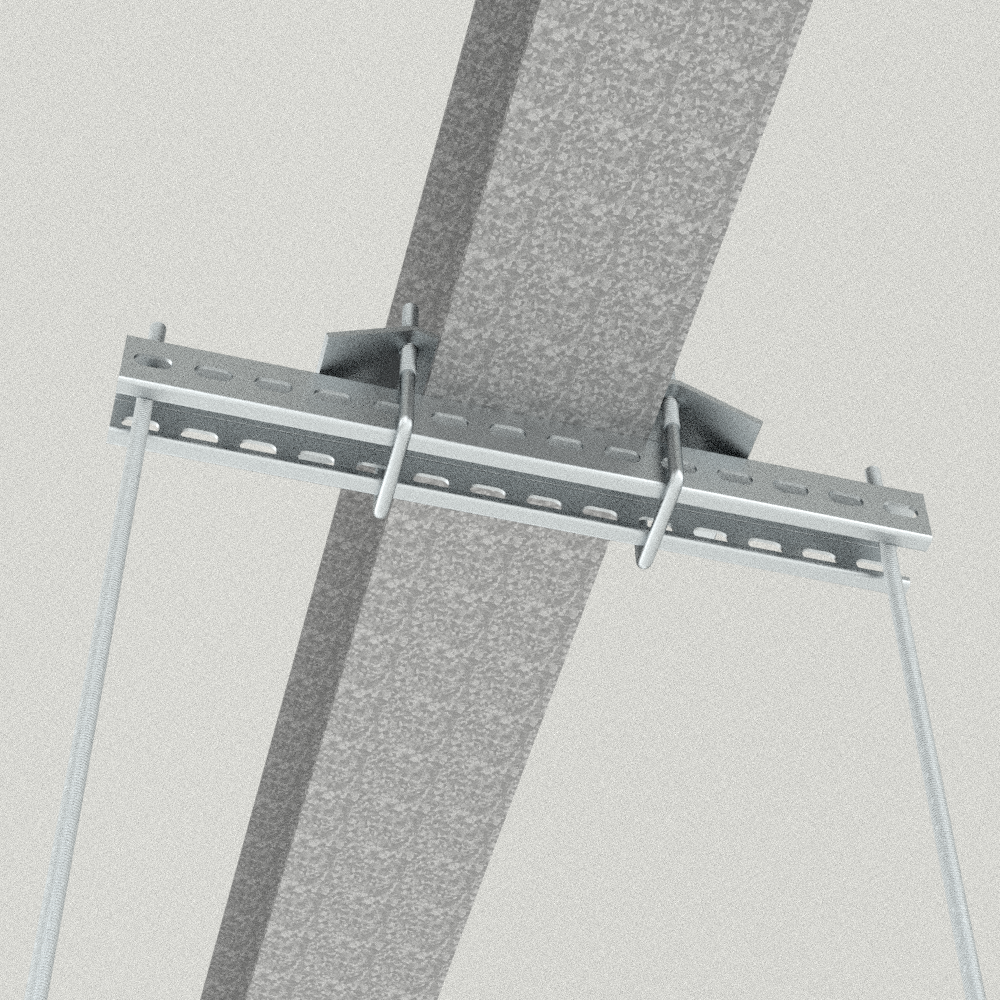

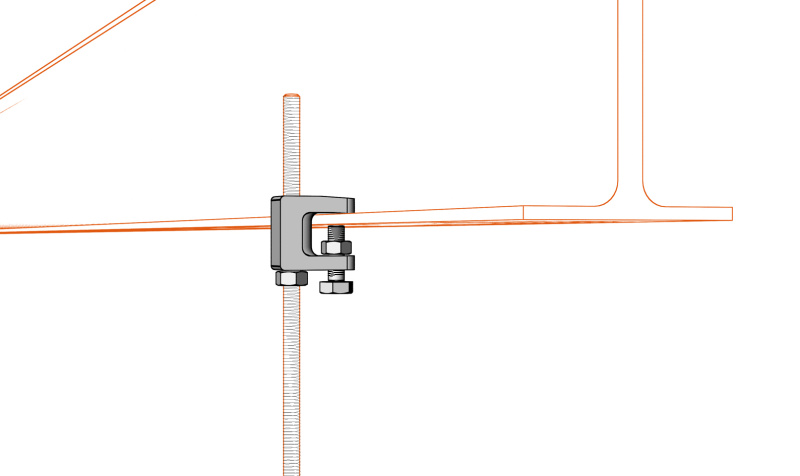

příchytka k I profilu PIM

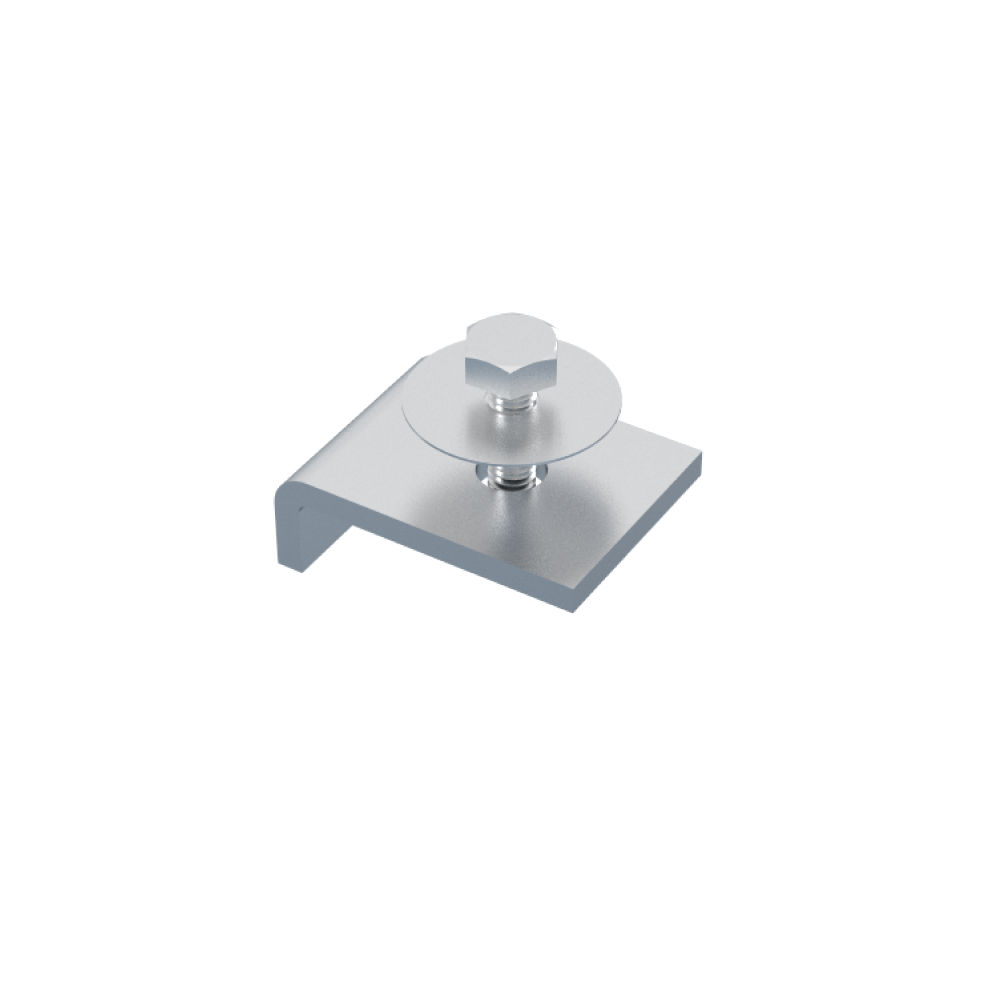

příchytka k I profilu PIM

Příchytka k I profilům PIM, spolu s obdélníkovou maticí MSM/M8, slouží pro ukotvení stojen k nosníkům profilu I s maximální tloušťkou průřezu profilu "I" ramene 15 mm. Maximální nosnost držáku je 150 kg. Komponenty na tomto obrázku jsou součástí balení. Matice MSM/M8 není součástí balení. Balení 10x10 ks.

T (tloušťka plechu) 5,0 mm
Objednací kód
  • GZ ARK -218960
  • ZZ ARK -228960
  • A2 ARK -238960
  • A4 ARK -248960 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-228960spojovací materiál v provedení:

0 - galvanický zinek (GZ)
3 - nerez AISI 304 (A2)

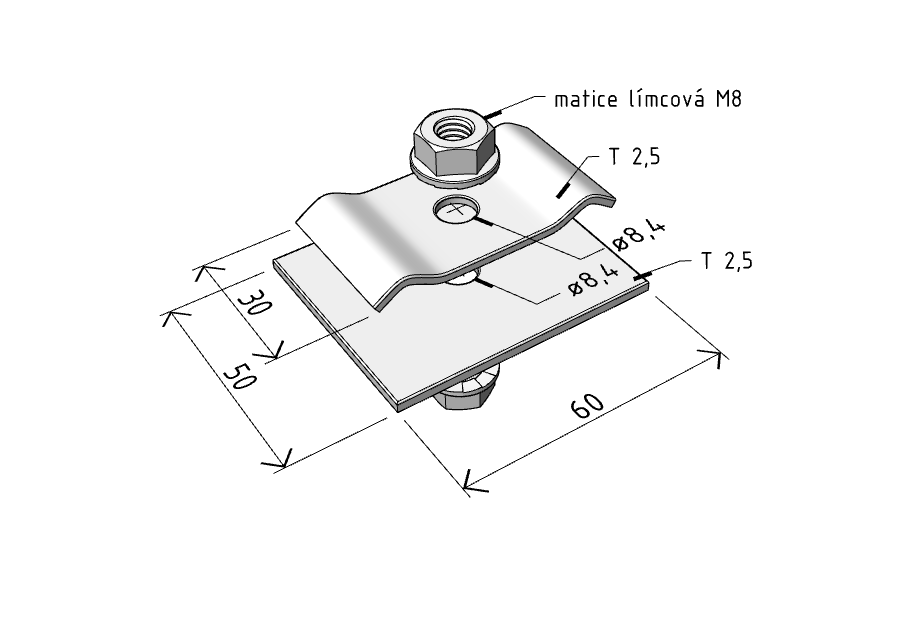

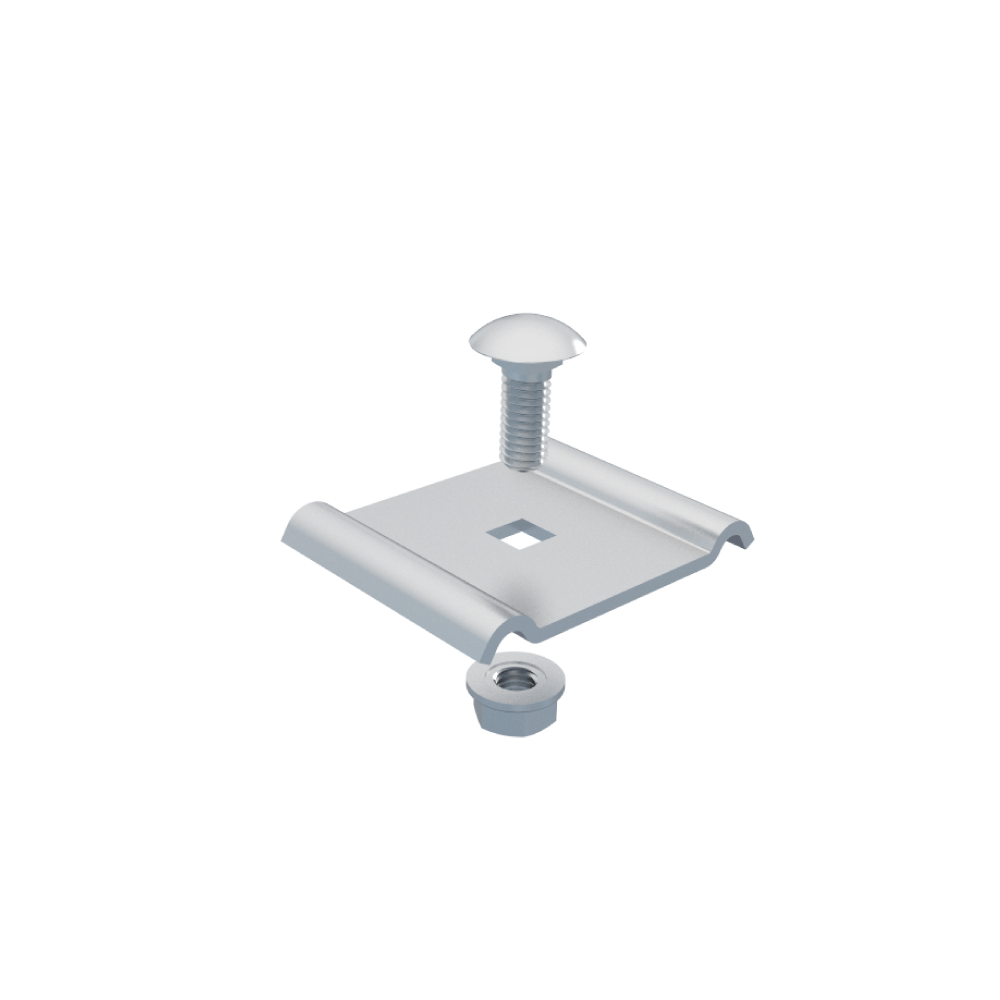

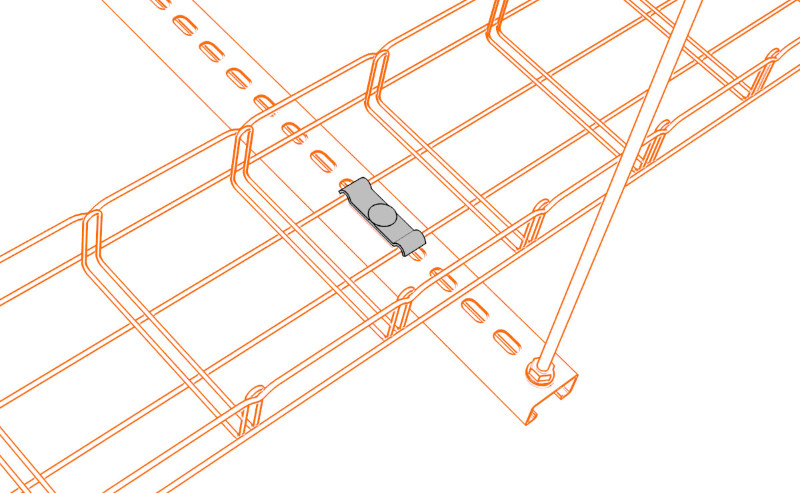

příchytka žlabu k stojně PZSM 2

příchytka žlabu k stojně PZSM 2

Pro připevnění kabelových žlabů MERKUR 2 k nástěnným stojnám STNM nebo prostorovým stojnám STPM a to zejména u vodorovných tras s funkční odolností při požáru. Příchytka se používá pouze do dna žlabu (technicky není určen pro žlaby š. 100 mm). Komponenty na tomto obrázku jsou součástí balení. Balení 10x10 ks.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -218956
  • ZZ ARK -228956
  • A2 ARK -238956





ZZ - ARK-228956 - spojovací materiál v provedení:

6 - geomet 500 (G5)
8 - nerez AISI 304 (A2)



spojka stojny prostorové SSPM

spojka stojny prostorové SSPM

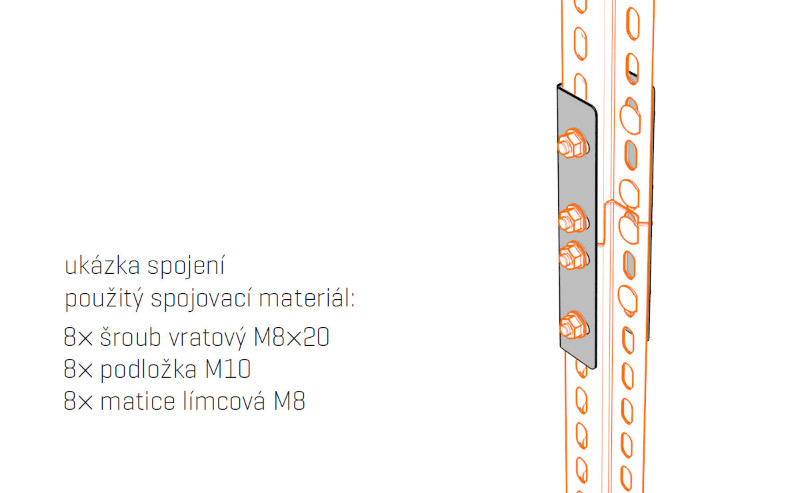

Spojka SSPM slouží ke spojení dvou prostorových stojen STPM. Pro záruku kvalitního spojení je nezbytně nutné použít minimální množství spojovacího materiálu, který je vyspecifikován na obrázku.

T (tloušťka plechu) 1,5 mm
Objednací kód
  • ZZ ARK -223095

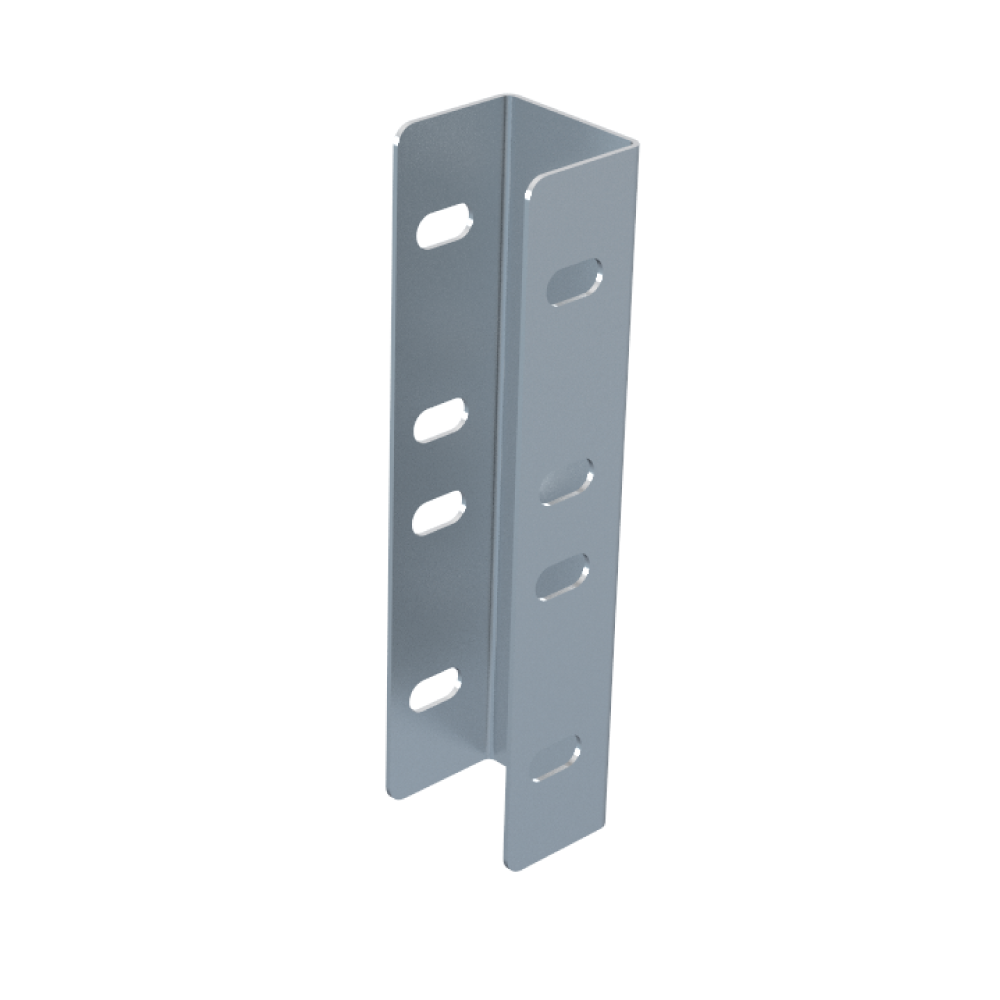

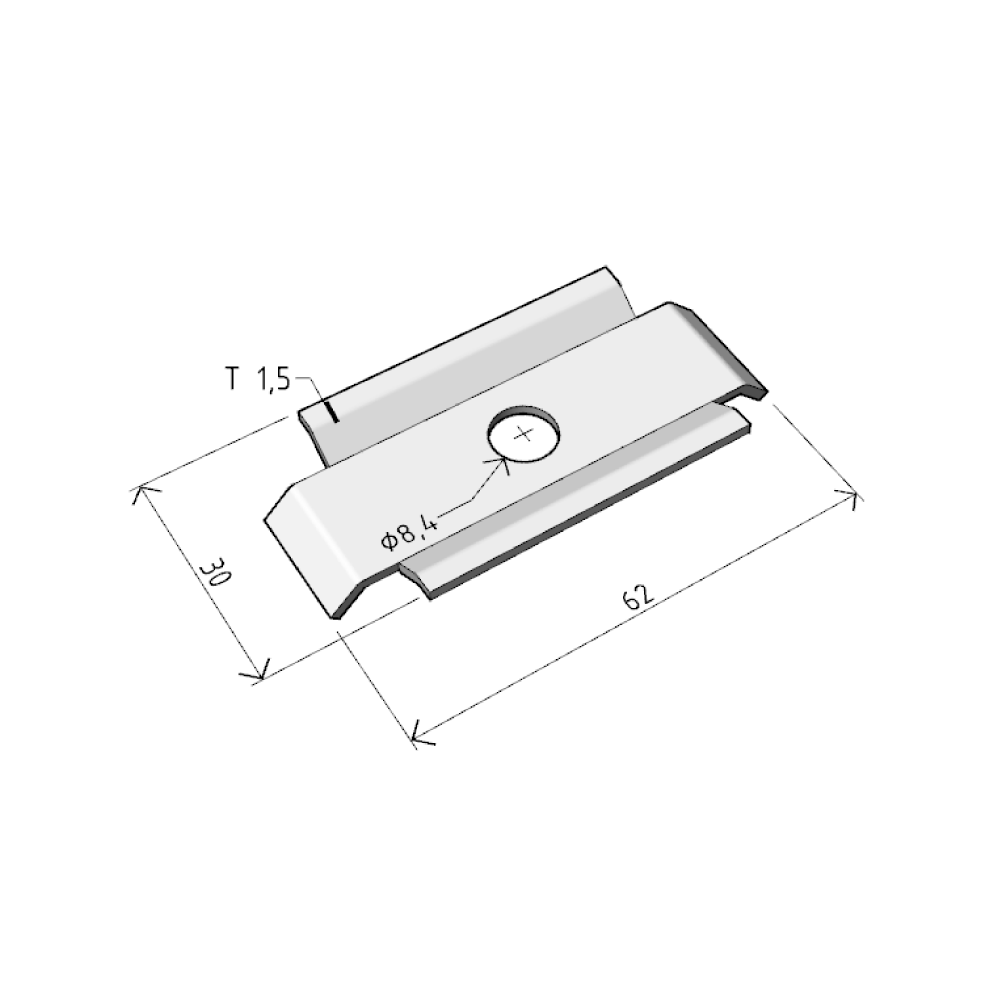

stabilizační vložka stojny SVSM

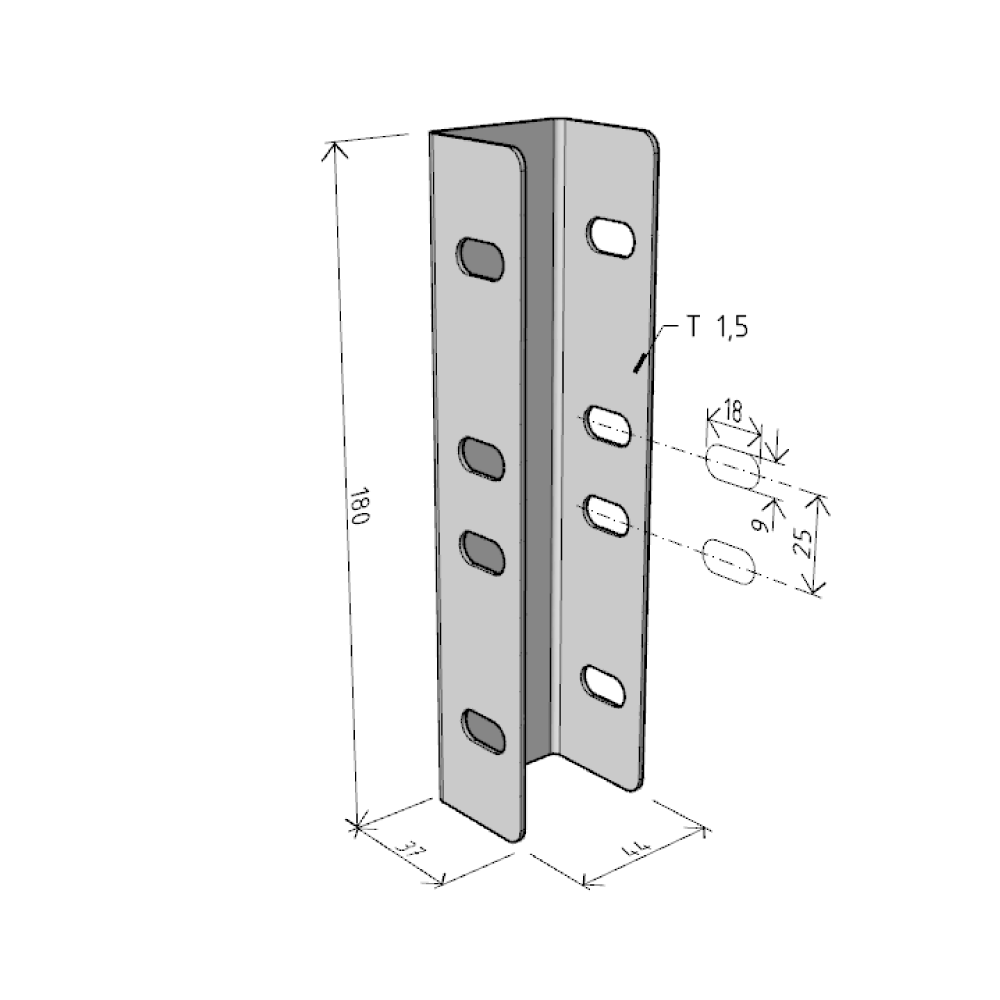

stabilizační vložka stojny SVSM

Stabilizační vložka stojny SVSM slouží ke zpevnění otevřeného profilu stojny STPM, v místě ukotvení nosníku, při instalaci s funkční integritou. Pro nosníky s malou patkou (NZM 50-200) se používá jeden kus. Pro nosníky s vyšší patkou (NZM 250-500) vždy v páru. Správně instalovaná stabilizační vložka zabrání prohnutí bočnice stojny dovnitř, pod tlakem zatíženého nosníku. Balení 10x10ks.

T (tloušťka plechu) 1,5 mm
Objednací kód
  • GZ ARK -218958

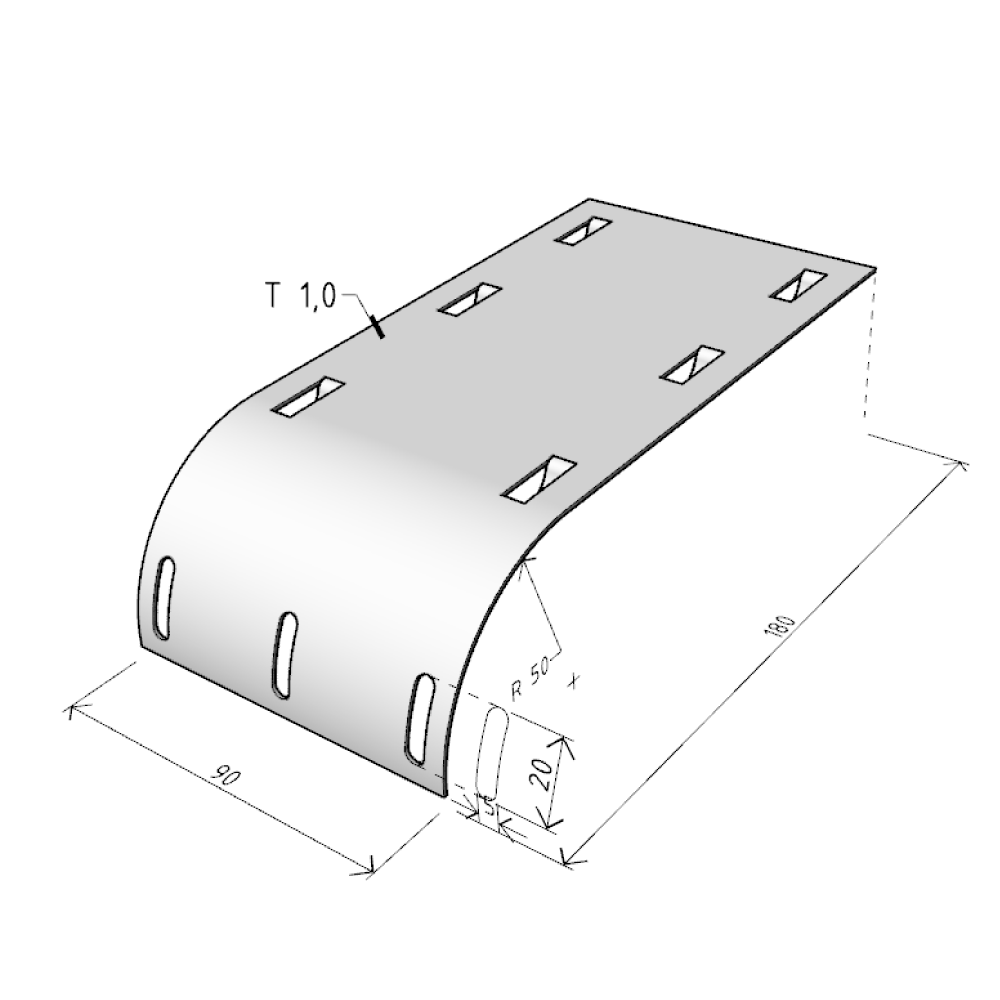

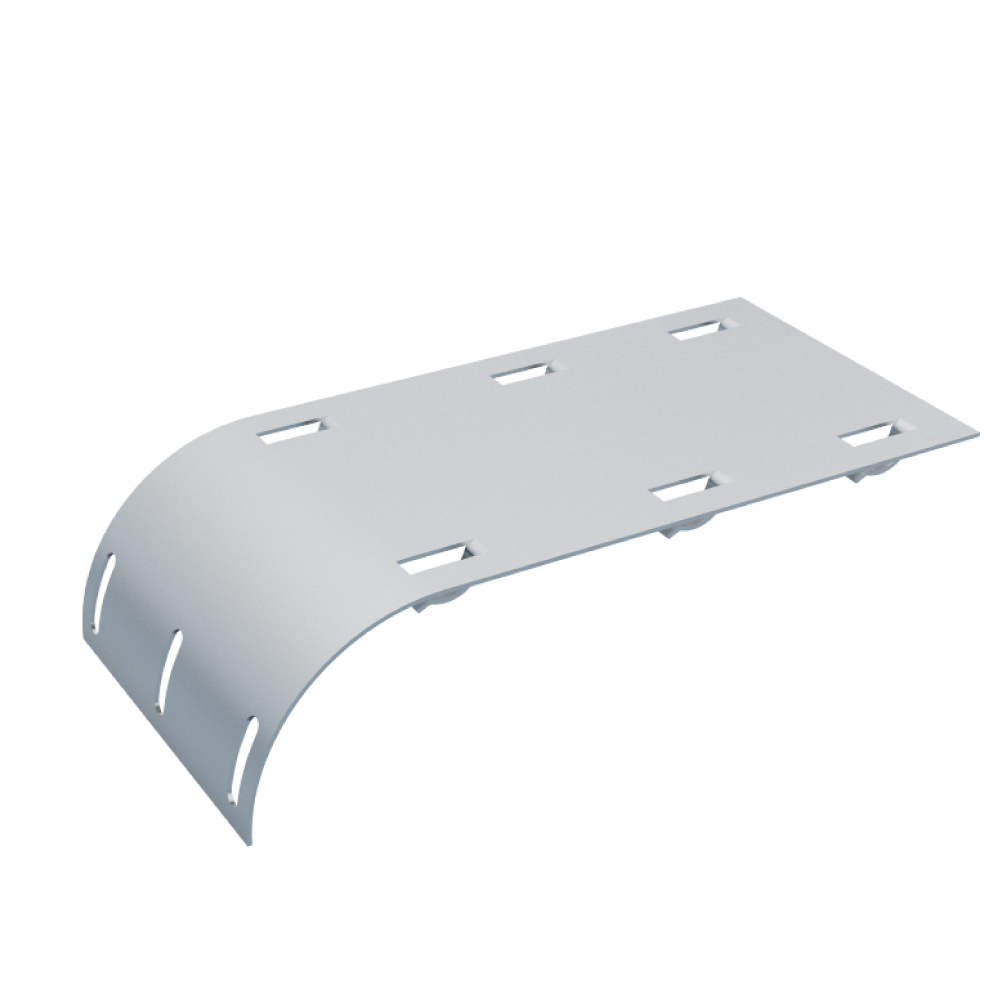

kabelový svod KSM

kabelový svod KSM

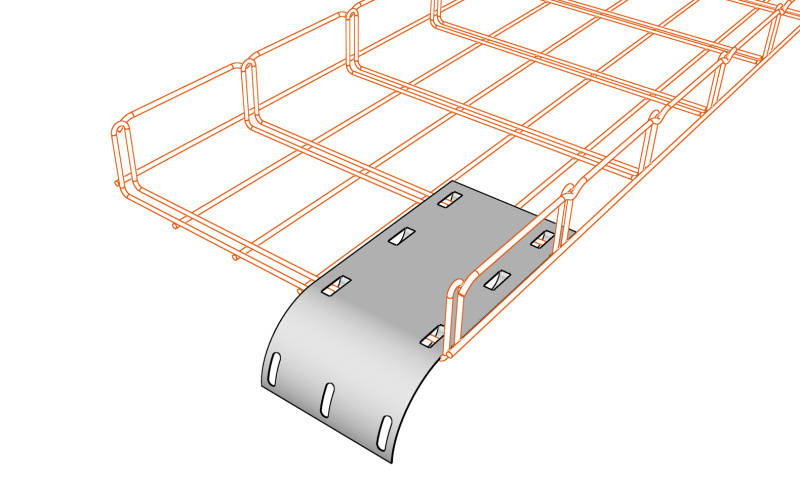

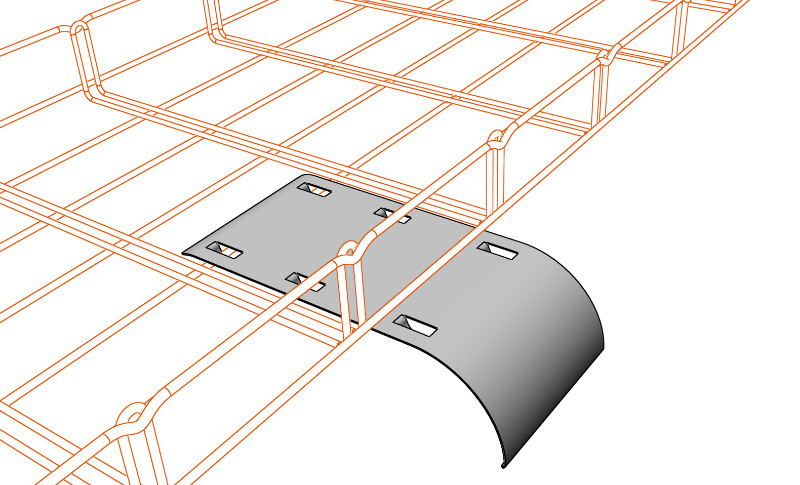

Kabelový svod KSM se používá pro bezpečné vyvedení svazku kabelůmimo žlab. Chrání kabeláž před mechanickým poškozením a zajišťuje dodržení minimálního poloměru ohybu kabelů (nelze  použít do žlabu šířky 50 mm).

T (tloušťka plechu) 1,0 mm
Objednací kód
  • GZ ARK -212410
  • ZZ ARK -222410
  • A2 ARK -232410

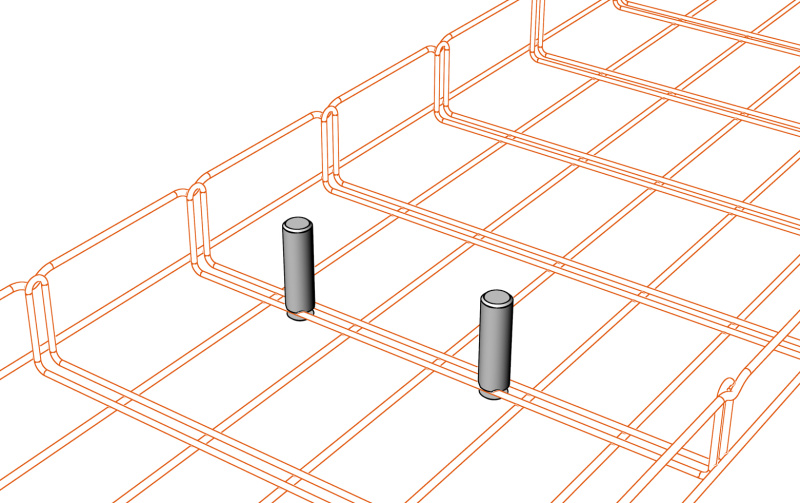

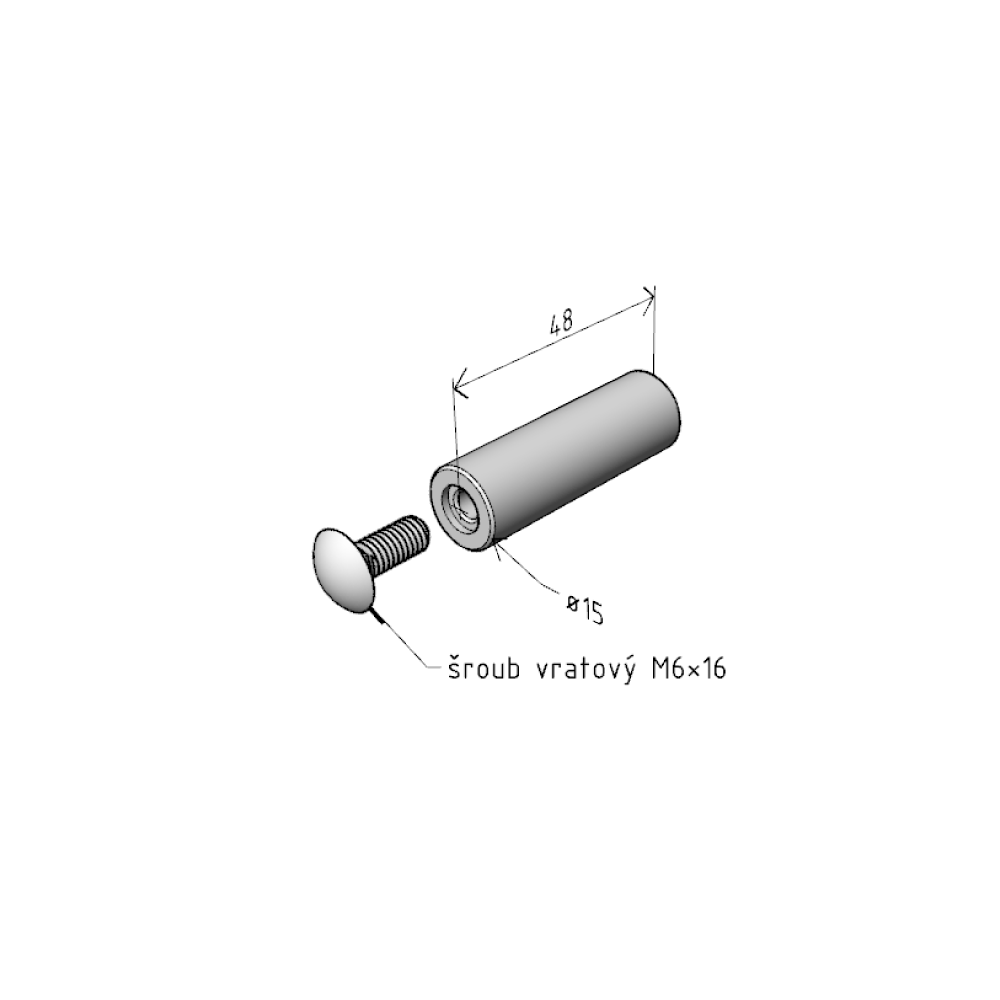

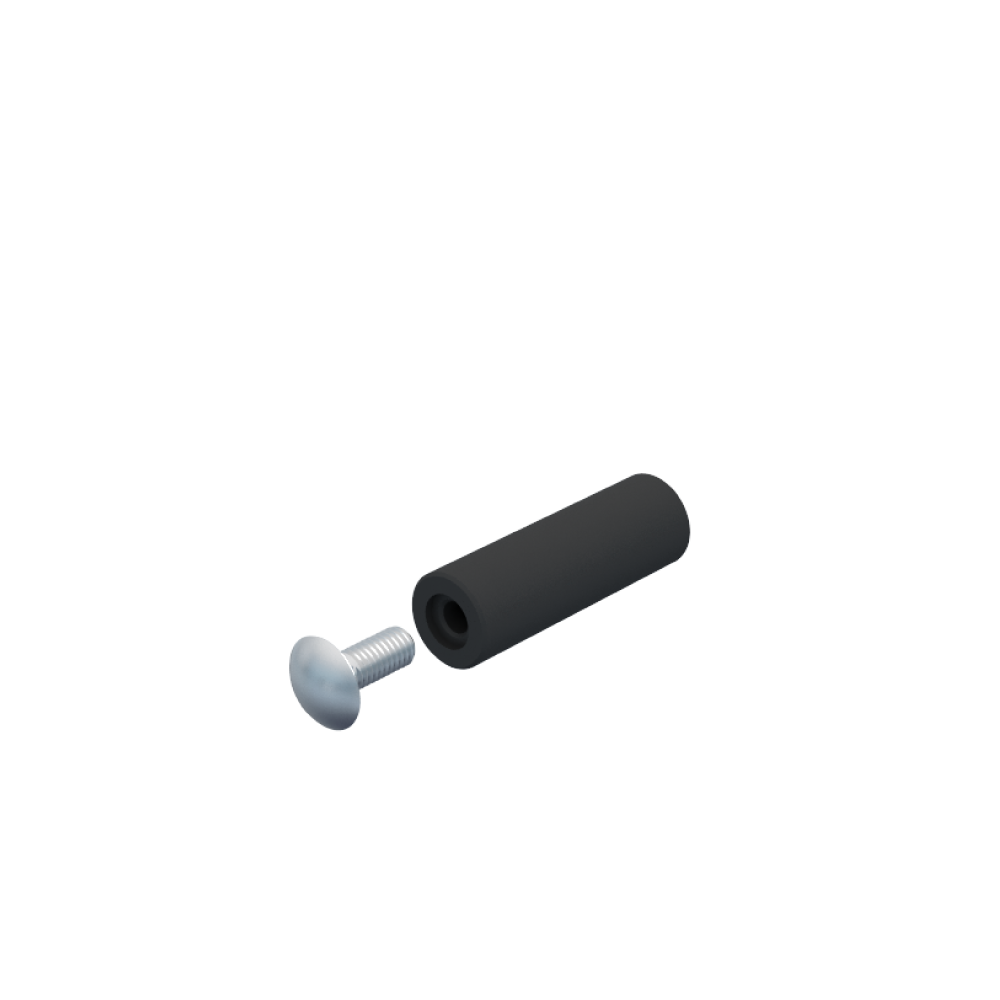

kabelový oddělovač KOM 50

kabelový oddělovač KOM 50

Kabelový oddělovač KOM se používá před uložením kabelů pro dočasné
oddělení prostoru žlabu (např.silnoproud/slaboproud) do více komor
s následným jednodušším vysvazkováním jednotlivých kabelových obvodů.
Výhodou těchto oddělovačů KOM je i to, že jsou technicky navrženy tak,
aby se ve dvojitém příčníku žlabu mohly uchytit v kterékoliv části jeho
šířky a tím je umožněna instalace a větší přehlednost pro více kabelových
komor.
Po vysvazkování je možné oddělovače KOM demontovat a opět použít. Určeno pro žlaby výšky 50 mm.

materiál - plast

h (výška oddělovače) 48 mm
Objednací kód
  • ARK -219975

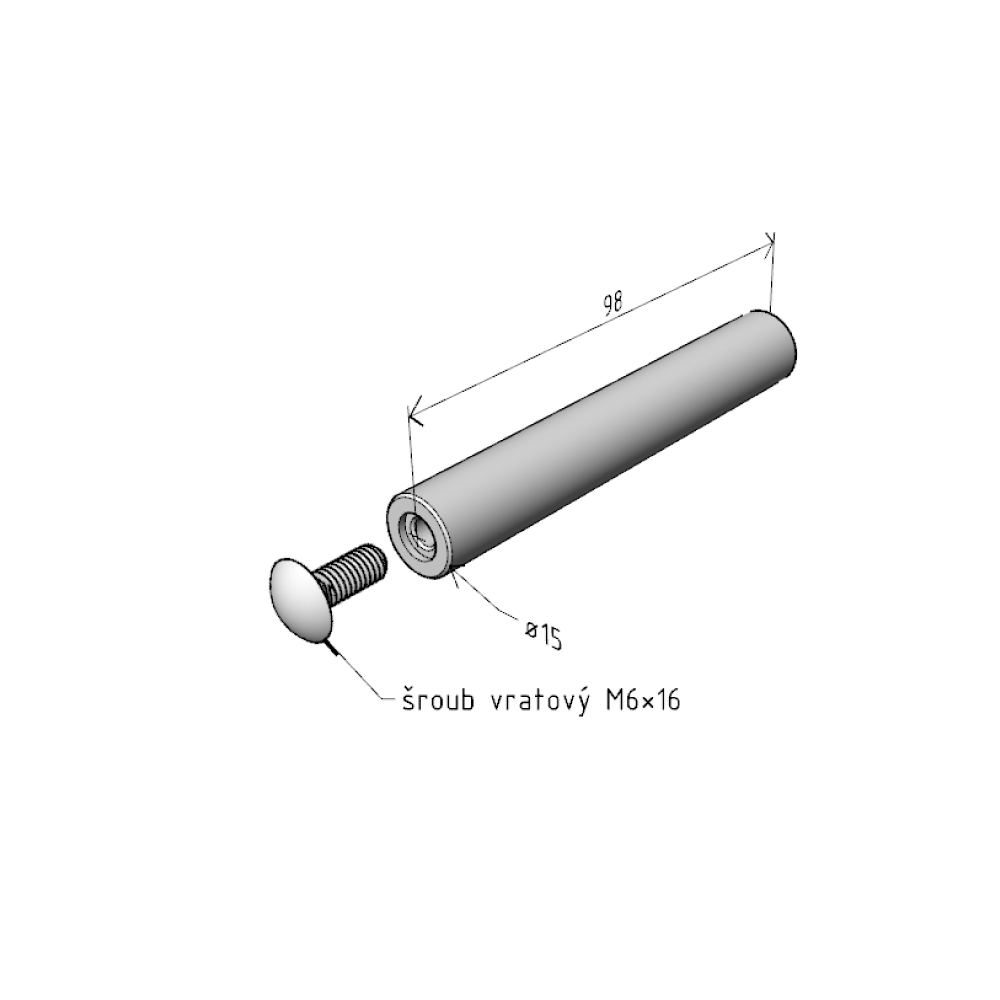

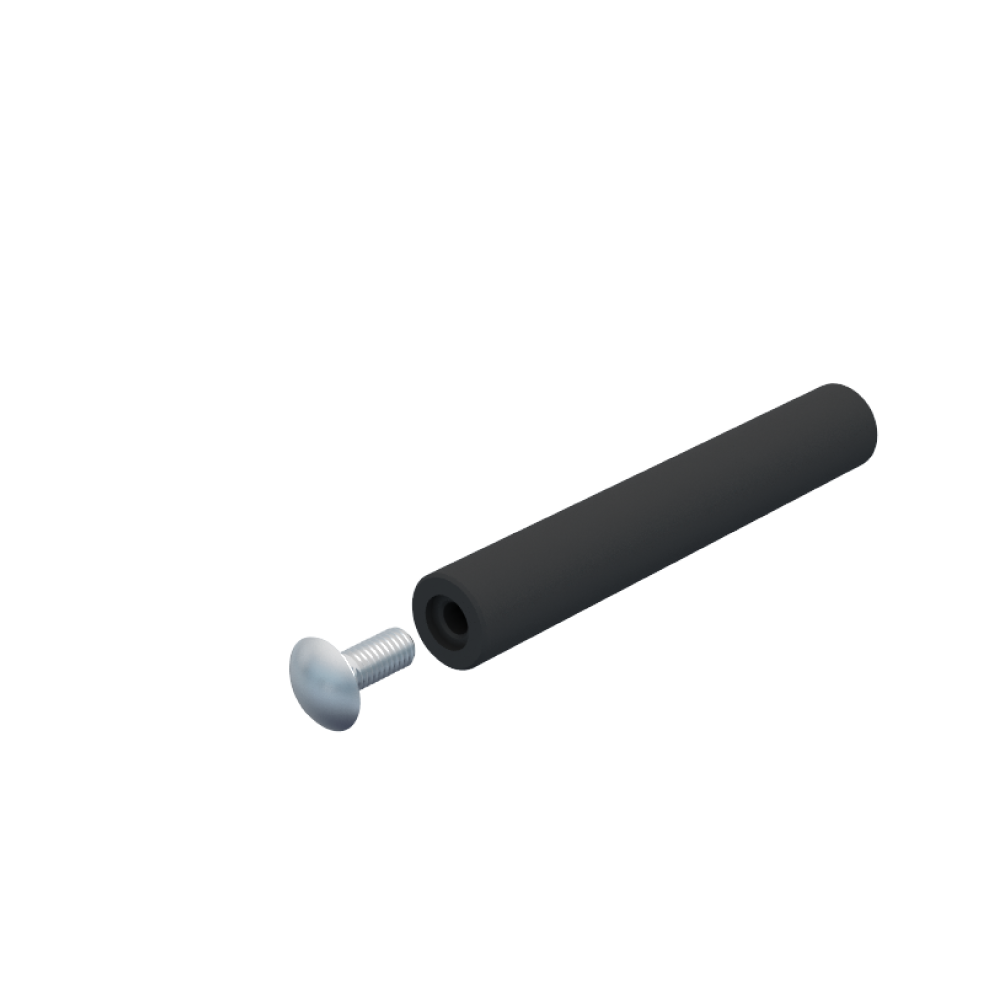

kabelový oddělovač KOM 100

kabelový oddělovač KOM 100

Kabelový oddělovač KOM se používá před uložením kabelů pro dočasné
oddělení prostoru žlabu (např.silnoproud/slaboproud) do více komor
s následným jednodušším vysvazkováním jednotlivých kabelových obvodů.
Výhodou těchto oddělovačů KOM je i to, že jsou technicky navrženy tak,
aby se ve dvojitém příčníku žlabu mohly uchytit v kterékoliv části jeho
šířky a tím je umožněna instalace a větší přehlednost pro více kabelových
komor.
Po vysvazkování je možné oddělovače KOM demontovat a opět použít. Určeno pro žlaby výšky 100 mm.

materiál - plast

h (výška oddělovače) 98 mm
Objednací kód
  • ARK -219976
