Kabelové žlaby MERKUR 2 - výška bočnice 50 mm

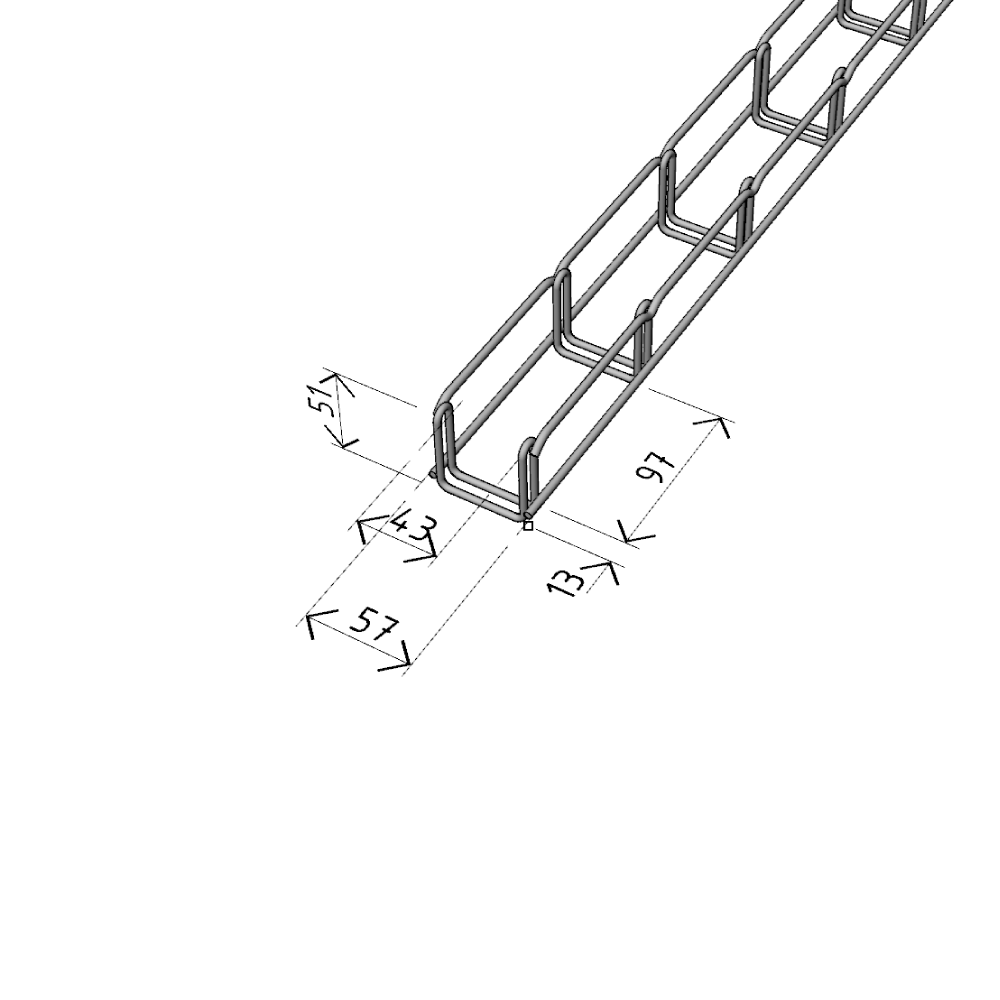

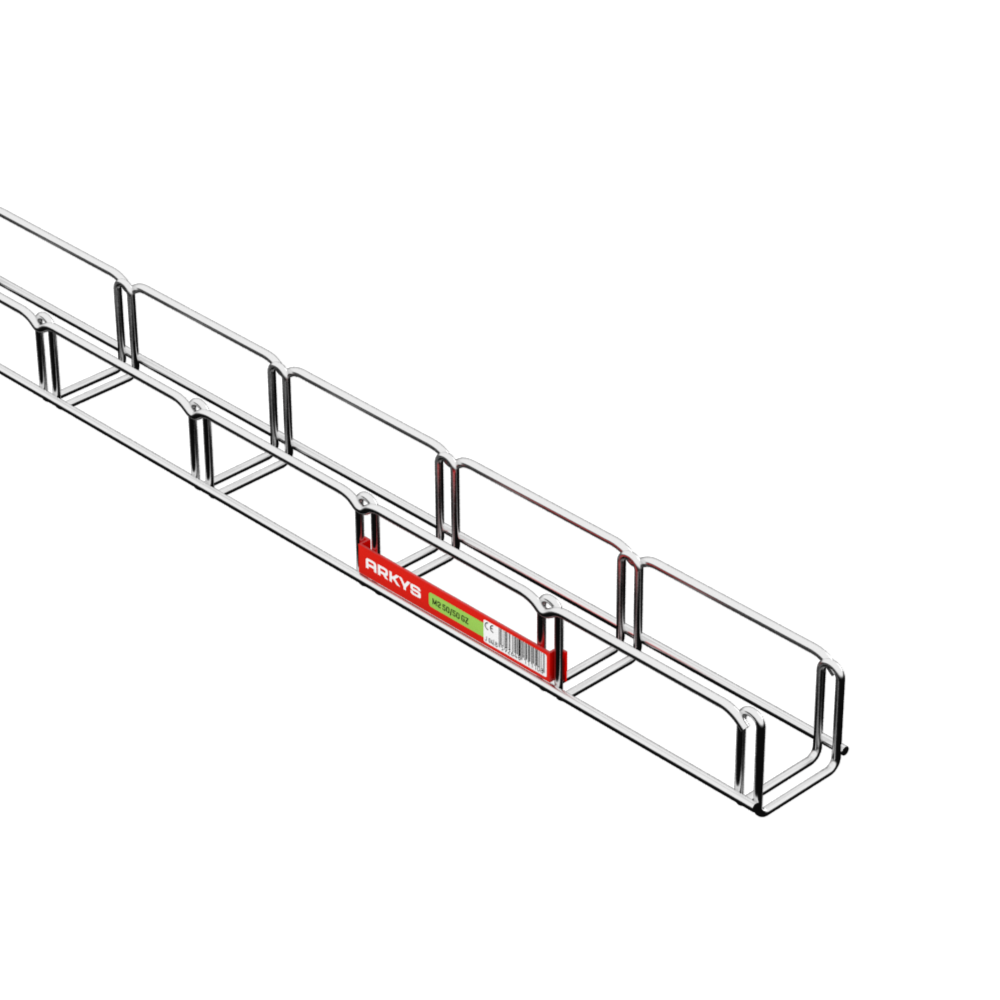

Kabelový žlab M2 50/50

  • 50 mm
  • 50 mm
  • 2000 mm
  • 1,2 kg
  • Funkční integrita
Kabelový žlab M2 50/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 1 320 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211110
  • ZZ ARK -221110
  • A2 ARK -231114
  • A4 ARK -241114
počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 4 ks 3 ks 2 ks 2 ks 1 ks 1 ks 1 ks 1 ks x x x x
II 8 ks 6 ks 4 ks 4 ks 2 ks
III 12 ks 9 ks
IV 16 ks

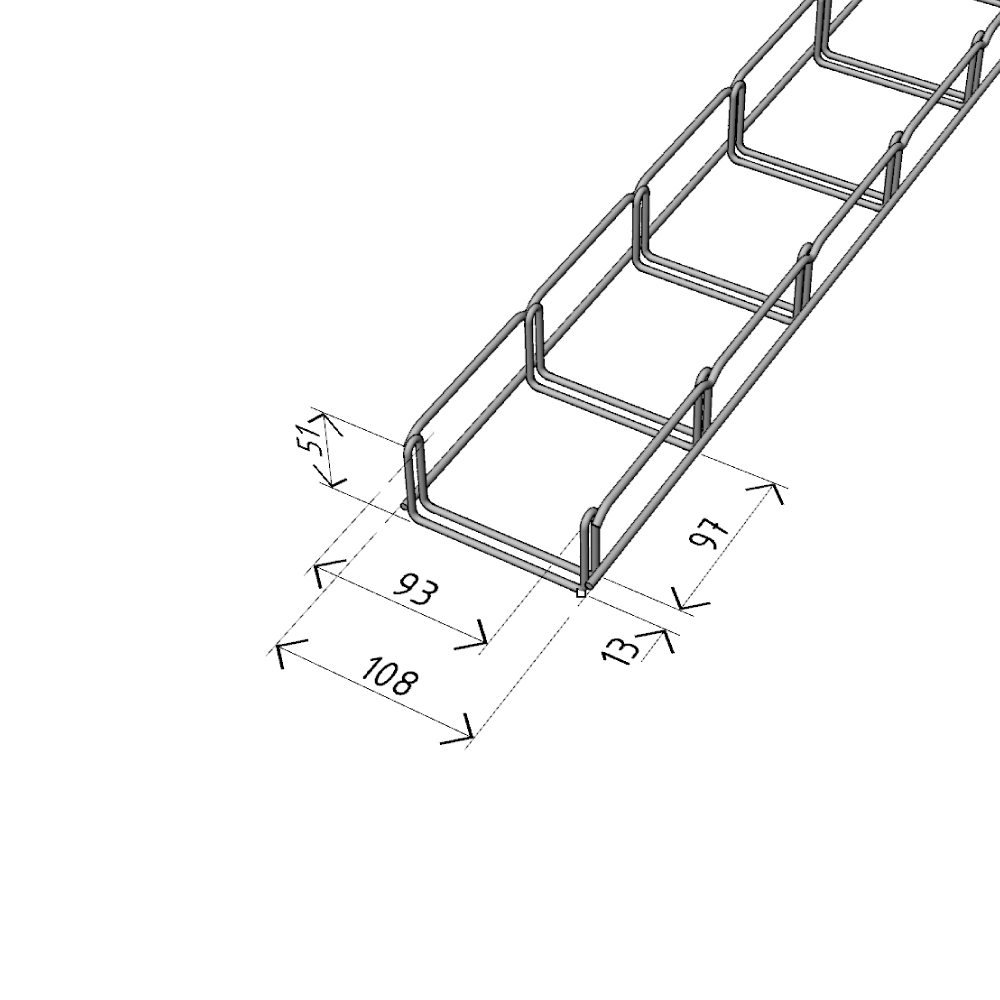

Kabelový žlab M2 100/50

  • 100 mm
  • 50 mm
  • 2000 mm
  • 1,4 kg
  • Funkční integrita
Kabelový žlab M2 100/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 2 900 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211120
  • ZZ ARK -221120
  • A2 ARK -231124
  • A4 ARK -241124
počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 9 ks 7 ks 5 ks 4 ks 3 ks 3 ks 2 ks 2 ks 2 ks 1 ks x x
II 18 ks 14 ks 10 ks 8 ks 6 ks
III 27 ks 21 ks
IV 36 ks

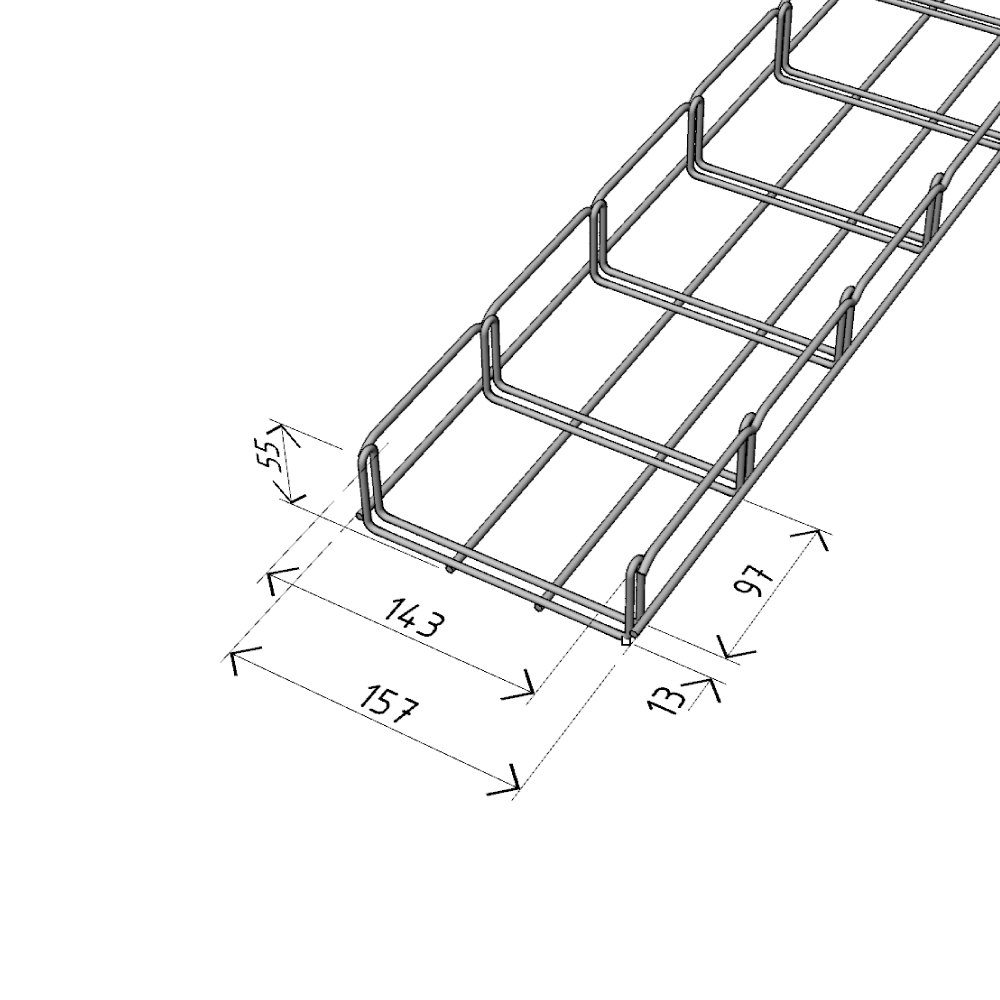

Kabelový žlab M2 150/50

  • 150 mm
  • 50 mm
  • 2000 mm
  • 2,0 kg
  • Funkční integrita
Kabelový žlab M2 150/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 4 470 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211130
  • ZZ ARK -221130
  • A2 ARK -231134
  • A4 ARK -241134
počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 14 ks 11 ks 8 ks 7 ks 5 ks 4 ks 4 ks 3 ks 3 ks 2 ks x x
II 28 ks 22 ks 16 ks 14 ks 10 ks
III 42 ks 33 ks
IV 56 ks

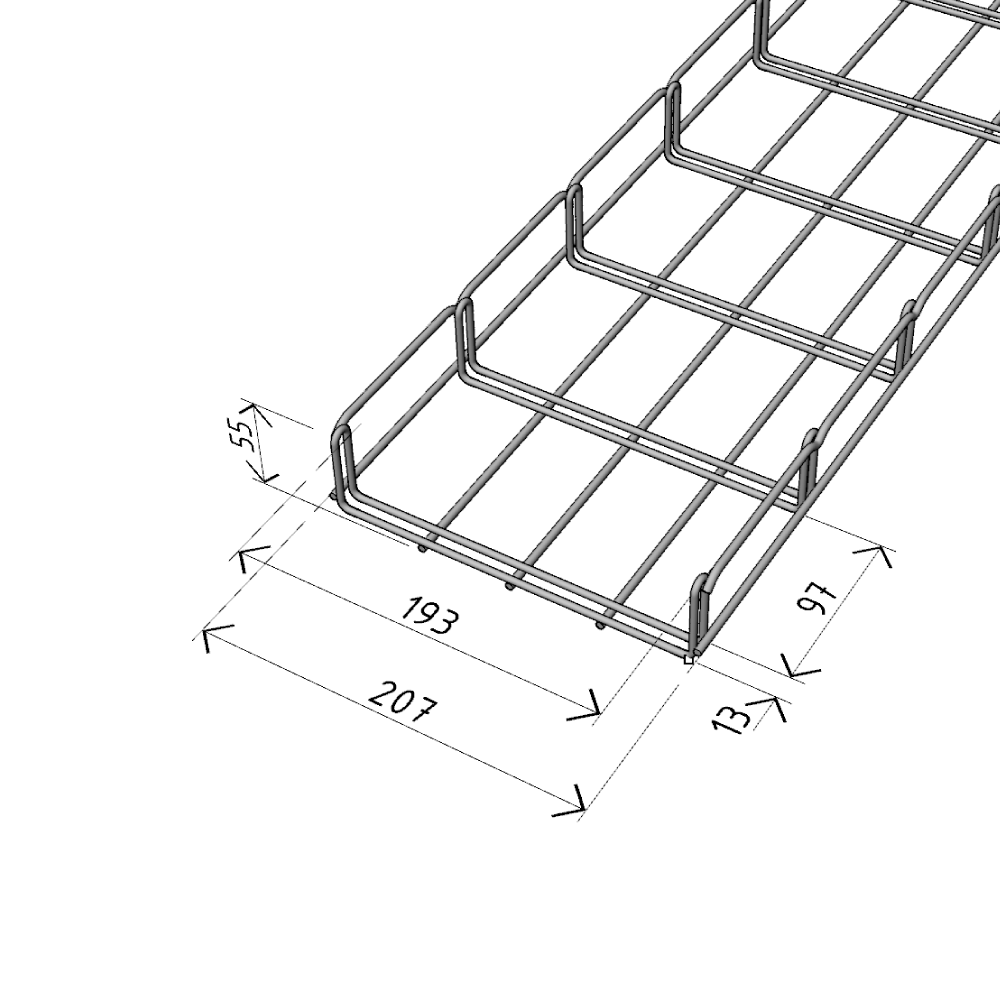

Kabelový žlab M2 200/50

  • 200 mm
  • 50 mm
  • 2000 mm
  • 2,3 kg
  • Funkční integrita
Kabelový žlab M2 200/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 6 050 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211140
  • ZZ ARK -221140
  • A2 ARK -231144
  • A4 ARK -241144
počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 19 ks 15 ks 11 ks 9 ks 7 ks 6 ks 5 ks 4 ks 4 ks 3 ks x x
II 38 ks 30 ks 22 ks 18 ks 14 ks
III 57 ks 45 ks
IV 76 ks

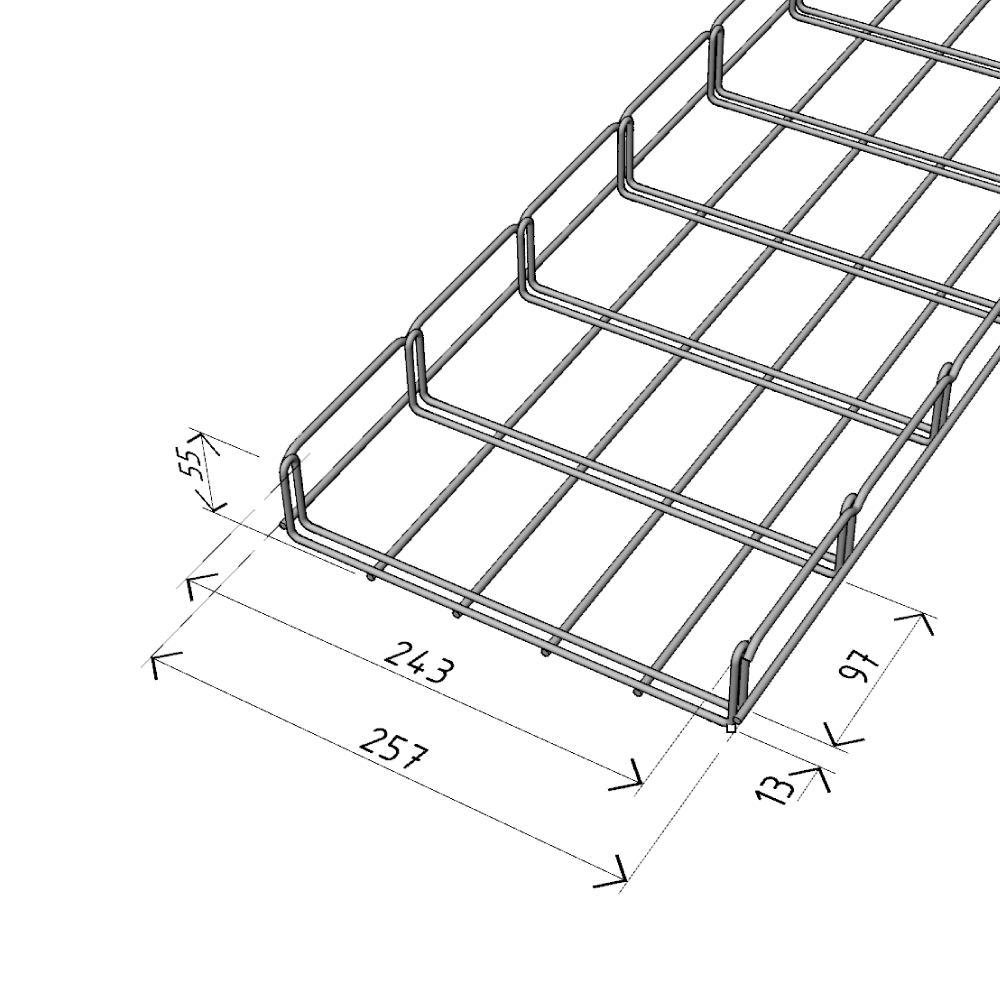

Kabelový žlab M2 250/50

  • 250 mm
  • 50 mm
  • 2000 mm
  • 3,0 kg
  • Funkční integrita
Kabelový žlab M2 250/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 7 620 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211150
  • ZZ ARK -221150
  • A2 ARK -231154
  • A4 ARK -241154 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 23 ks 19 ks 14 ks 11 ks 9 ks 7 ks 6 ks 5 ks 5 ks 4 ks x x
II 46 ks 38 ks 28 ks 22 ks 18 ks
III 69 ks 57 ks
IV 92 ks

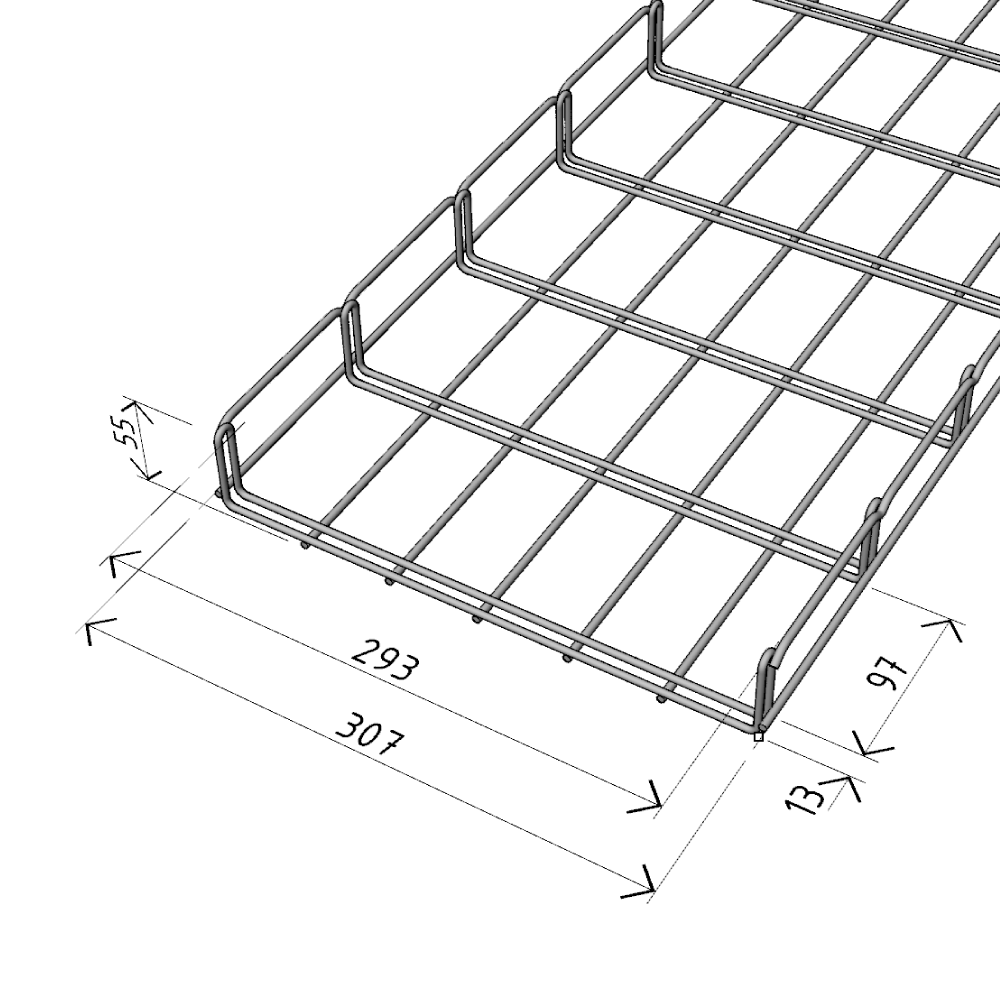

Kabelový žlab M2 300/50

  • 300 mm
  • 50 mm
  • 2000 mm
  • 3,4 kg
  • Funkční integrita
Kabelový žlab M2 300/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 9 200 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211160
  • ZZ ARK -221160
  • A2 ARK -231164
  • A4 ARK -241164 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 28 ks 24 ks 18 ks 14 ks 11 ks 9 ks 8 ks 7 ks 6 ks 5 ks x x
II 56 ks 48 ks 36 ks 28 ks 22 ks
III 84 ks 72 ks
IV 112 ks

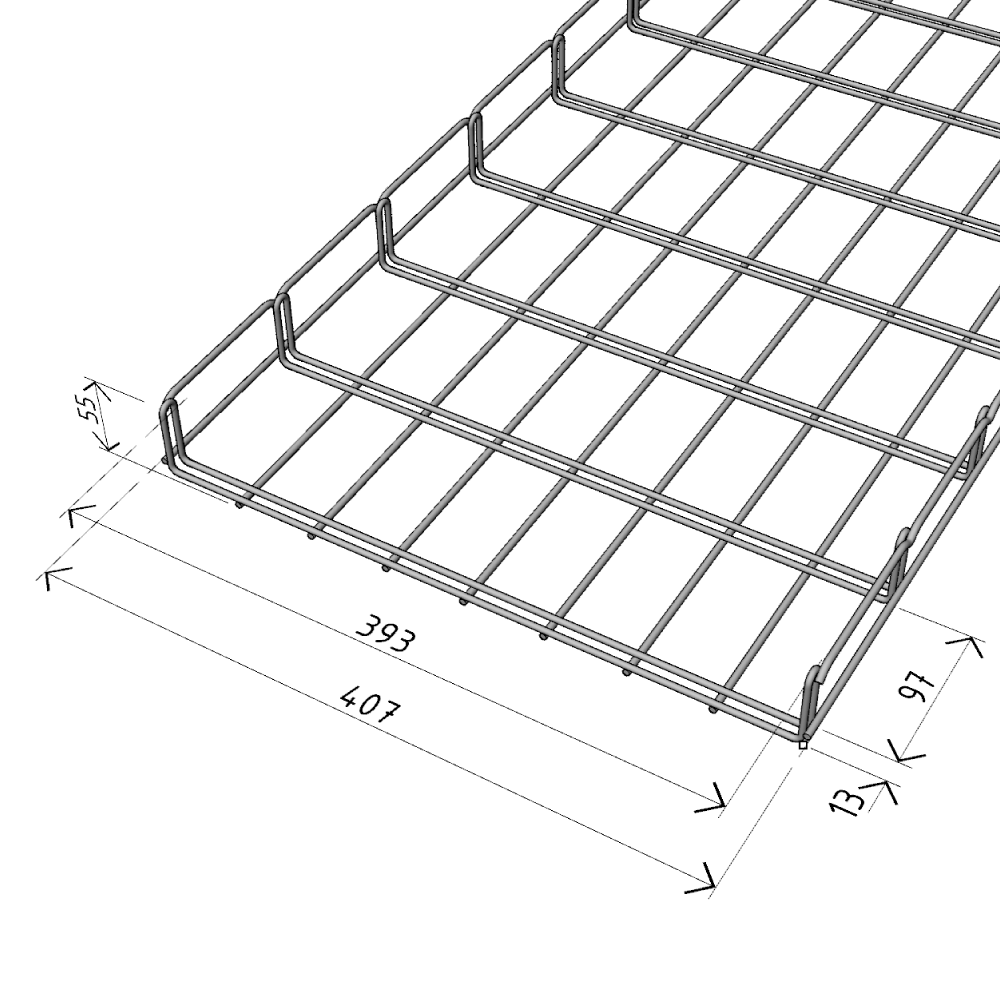

Kabelový žlab M2 400/50

  • 400 mm
  • 50 mm
  • 2000 mm
  • 4,1 kg
  • Funkční integrita
Kabelový žlab M2 400/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 12 350 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211170
  • ZZ ARK -221170
  • A2 ARK -231174
  • A4 ARK -241174 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 38 ks 32 ks 24 ks 19 ks 15 ks 13 ks 11 ks 9 ks 8 ks 7 ks x x
II 76 ks 64 ks 48 ks 38 ks 30 ks
III 114 ks 96 ks
IV 152 ks

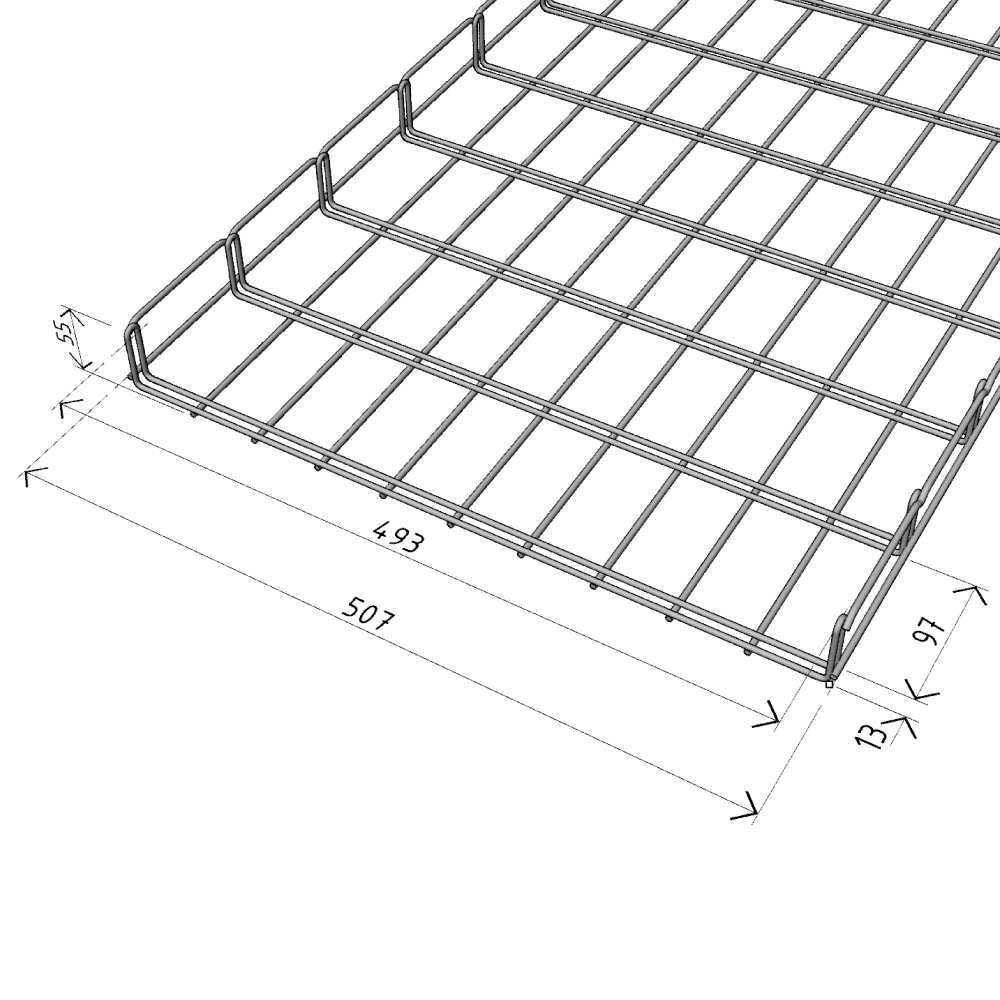

Kabelový žlab M2 500/50

  • 500 mm
  • 50 mm
  • 2000 mm
  • 4,9 kg
  • Funkční integrita
Kabelový žlab M2 500/50
  • Počet spojek SZM 1 pro spojení žlabů
  • efektivní průřez žlabu
    efektivní průřez žlabu Sef = 15 500 mm2
  • Nosnost
  • Tvarování
Objednací kód
  • GZ ARK -211180
  • ZZ ARK -221180
  • A2 ARK -231184
  • A4 ARK -241184 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

počet
vrstev
průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 48 ks 40 ks 30 ks 24 ks 19 ks 16 ks 14 ks 12 ks 10 ks 9 ks x x
II 96 ks 80 ks 60 ks 48 ks 38 ks 32 ks
III 144 ks 120 ks
IV 192 ks
