Spojky, svorky

spojka žlabu SZM 1

spojka žlabu SZM 1

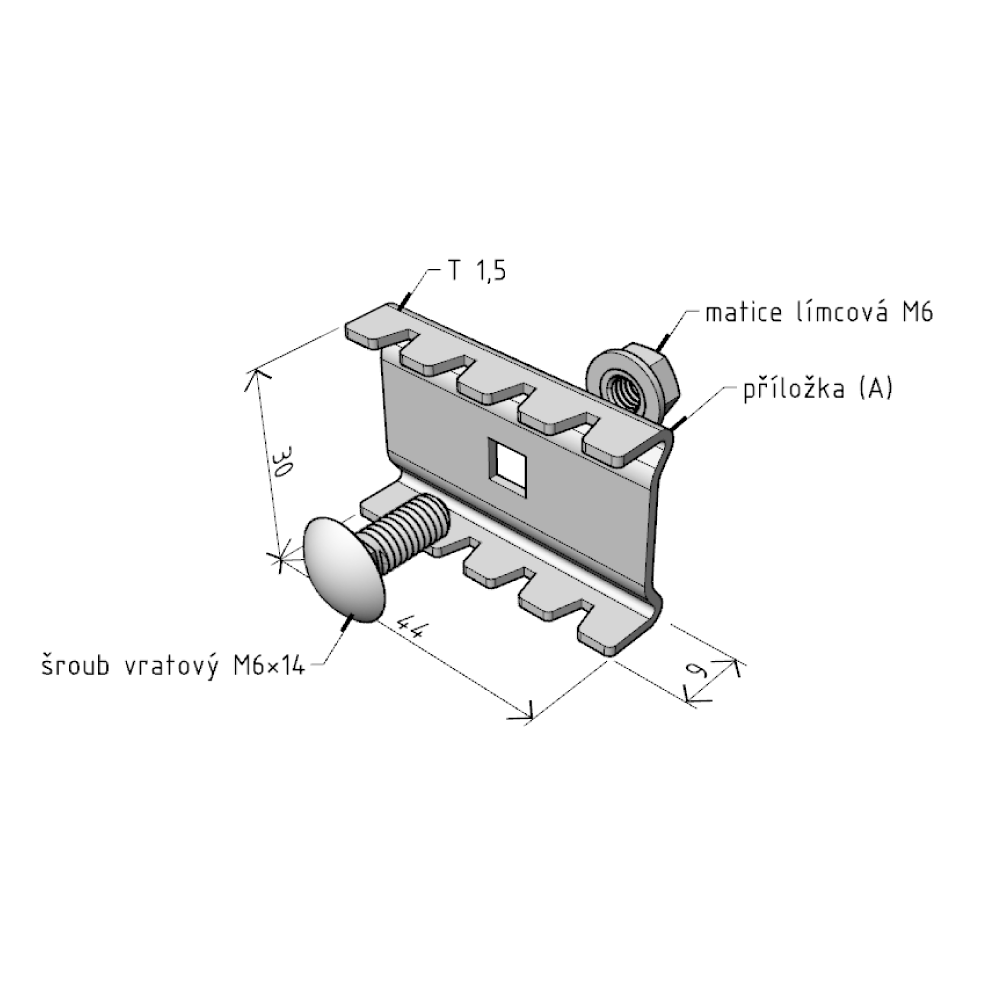

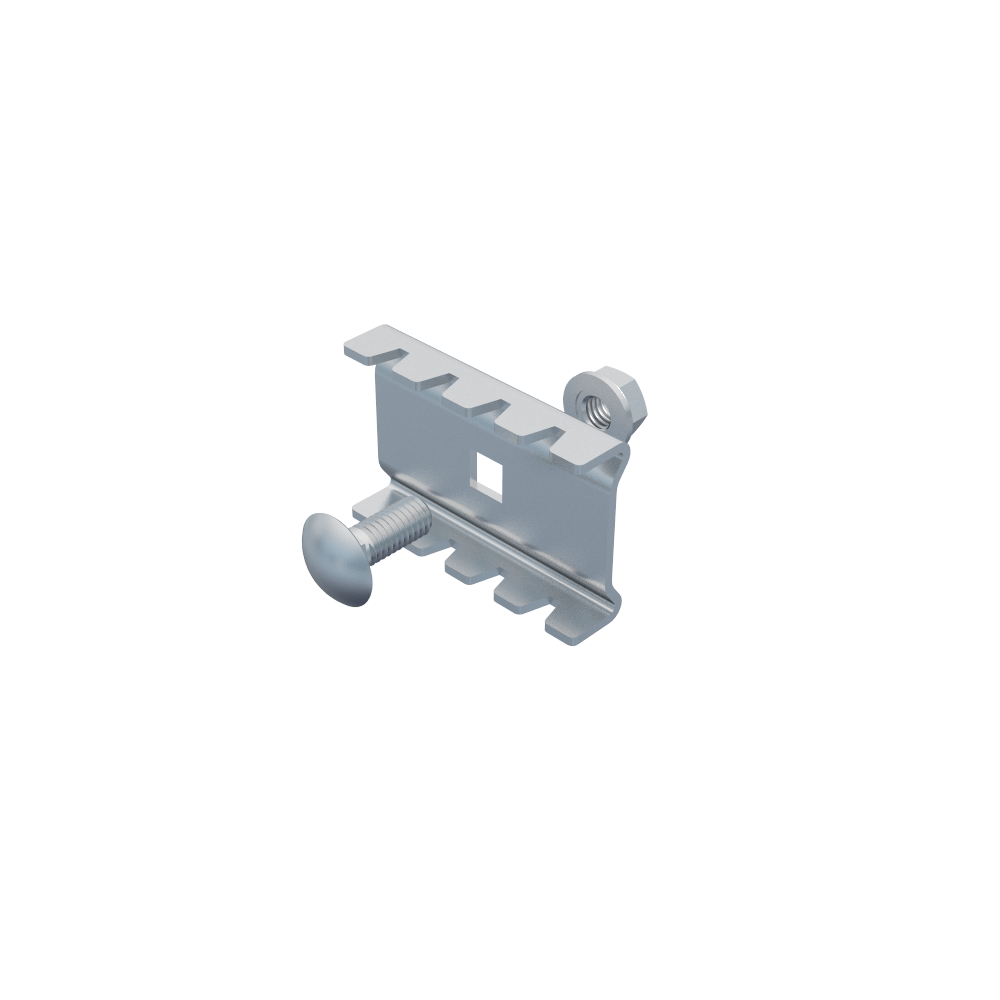

Spojka SZM 1 je základní spojka systému MERKUR 2. Používá se pro spojování žlabů kabelové trasy. Sada spojky se skládá z těla spojky (příložky typu A), vratového šroubu M6x14 a matice límcové M6. Balení 10x10 ks.

T (tloušťka plechu) 1,5 mm
Objednací kód
  • GZ ARK -213010
  • ZZ ARK -223010
  • A2 ARK -233010
  • A4 ARK -233010





ZZ (ARK-223010) - spojovací materiál v provedení:
0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)

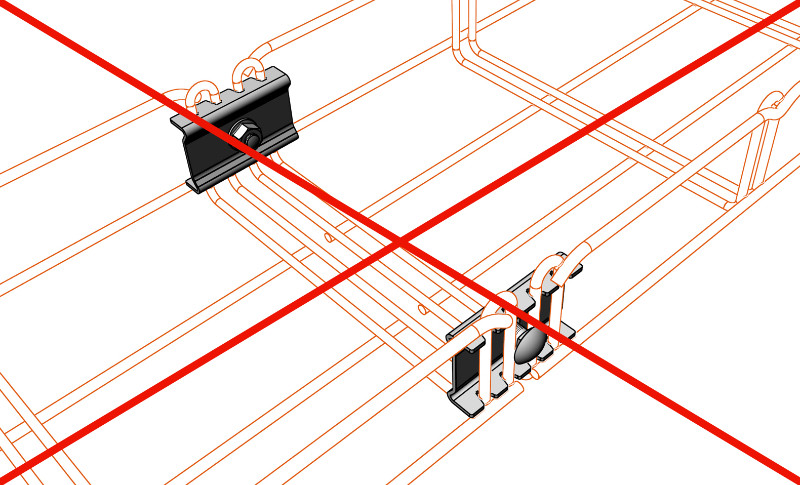

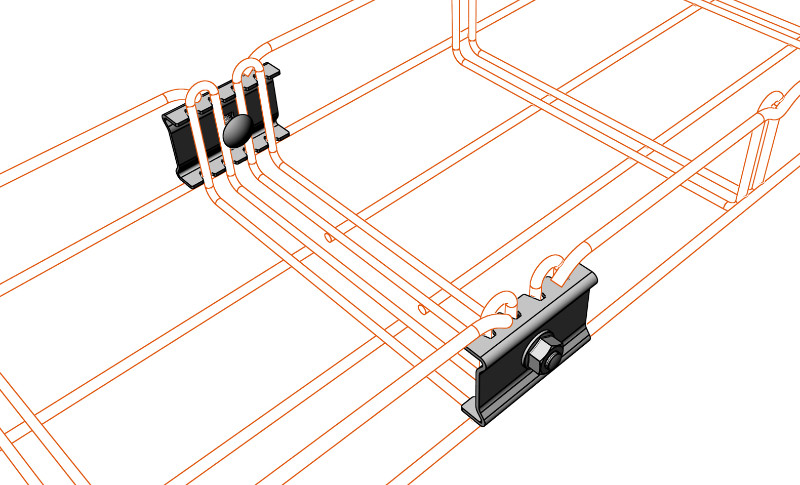

Správné umístění spojky SZM 1

Pro dosažení deklarované nosnosti kabelové trasy a pro získání op-timální tuhosti sestavené trasy je důležité správné umístění spojek na bočnici žlabu dle obrázků. Důležité je to zejména pro žlaby s výš-kou bočnice 100 mm, na kterých musí být spojka umístěna přímo pod horním lemem žlabu.

spojka žlabu SZM 1-R | bezšroubová spojka pro rychlou montáž

spojka žlabu SZM 1-R | bezšroubová spojka pro rychlou montáž

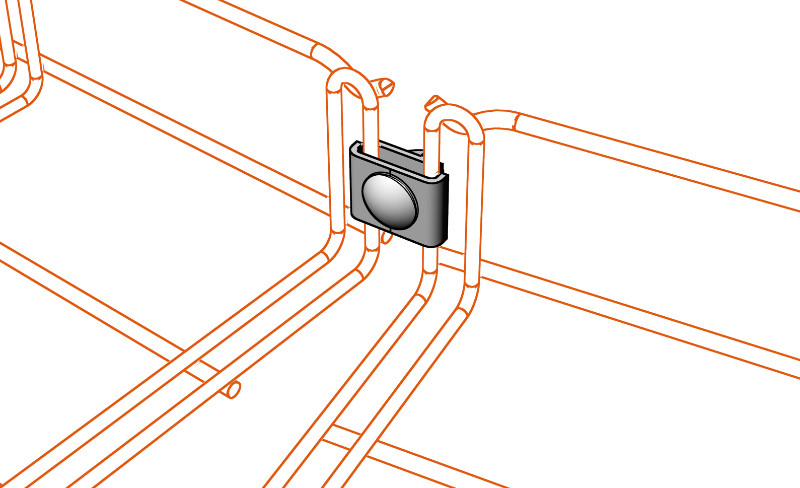

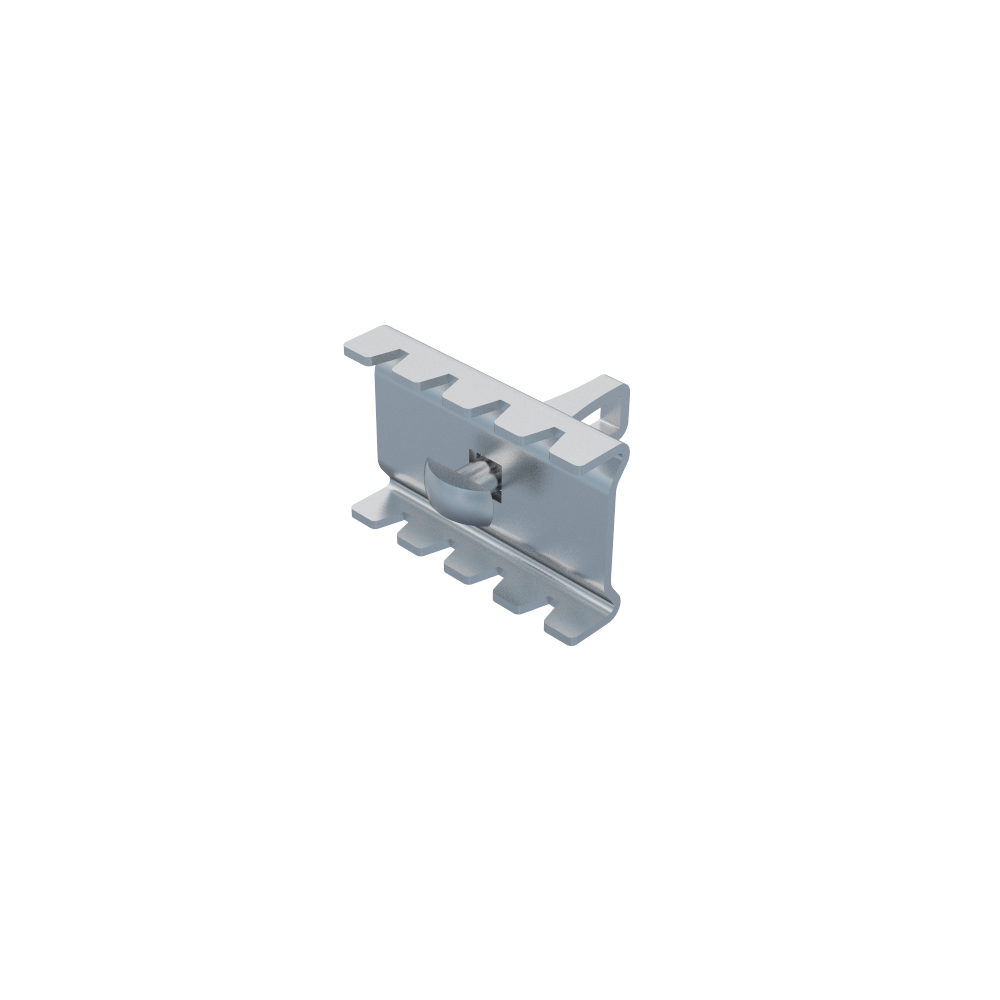

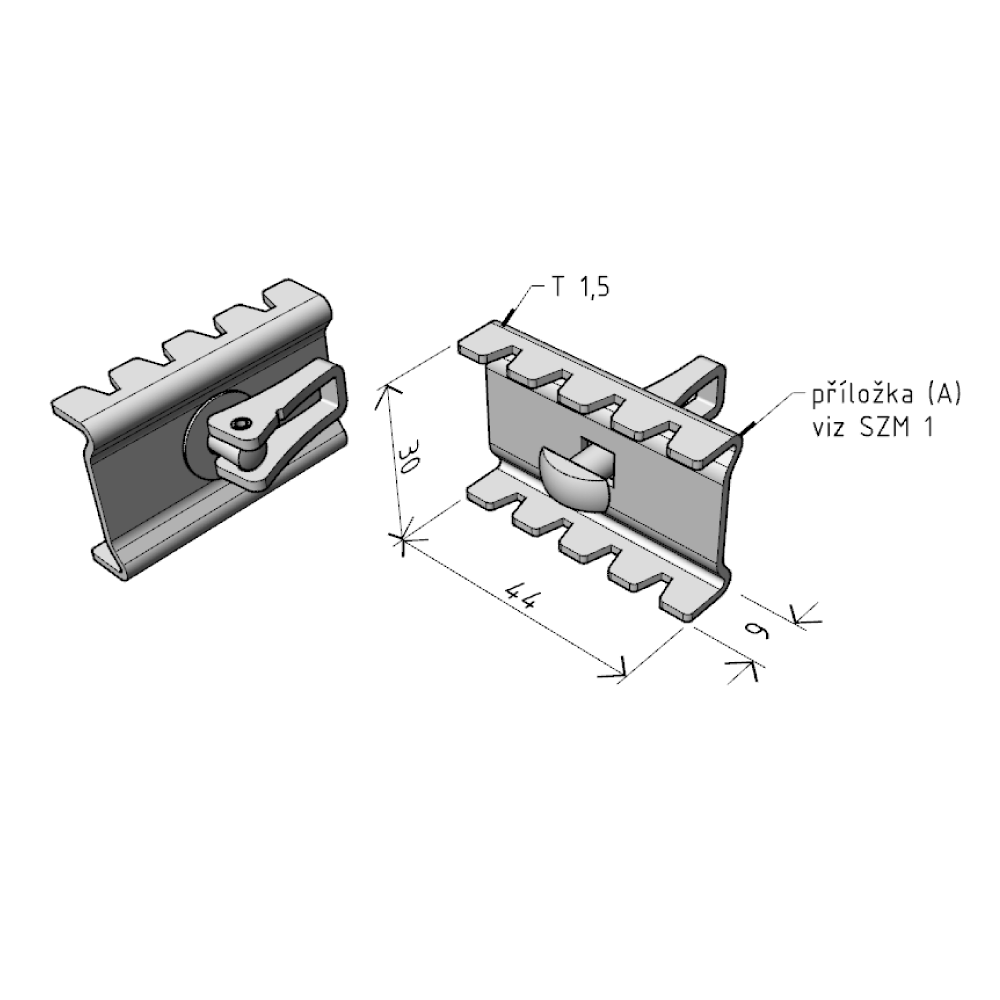

Spojka SZM 1-R je bezšroubová rychlospojka, která umožní instalovat systém MERKUR 2 ještě v kratším čase a komfortněji. Instalace této spojky není povolena pro montáž kabelové trasy s funkční integritou (požární odolností). Pro tuto funkci slouží šroubová spojka SZM 1. Balení 10x10 ks.

T (tloušťka plechu) 1,5 mm
Objednací kód
  • GZ ARK -213017

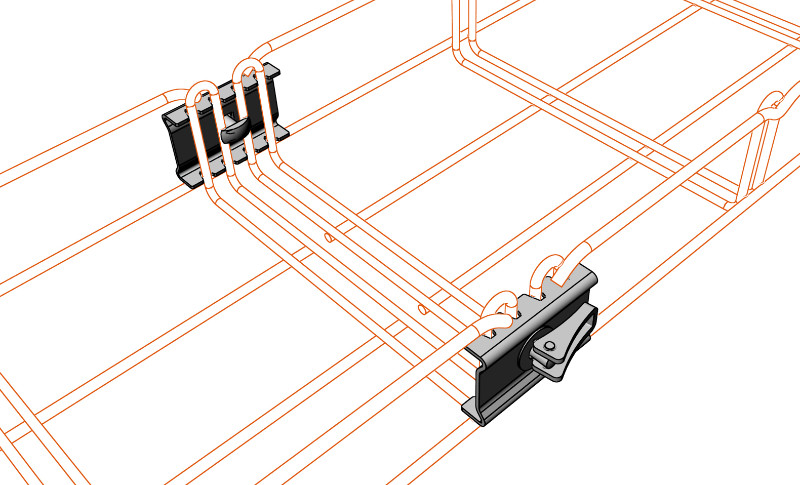

Správné umístění spojky SZM 1-R

Pro dosažení deklarované nosnosti kabelové trasy a pro získání op-timální tuhosti sestavené trasy je důležité správné umístění spojek na bočnici žlabu dle obrázků. Důležité je to zejména pro žlaby s výš-kou bočnice 100 mm, na kterých musí být spojka umístěna přímo pod horním lemem žlabu.



spojka víka SVM 1

spojka víka SVM 1

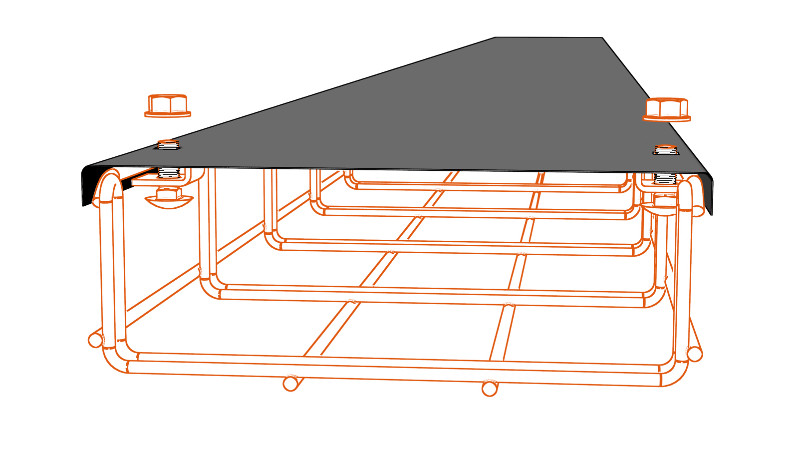

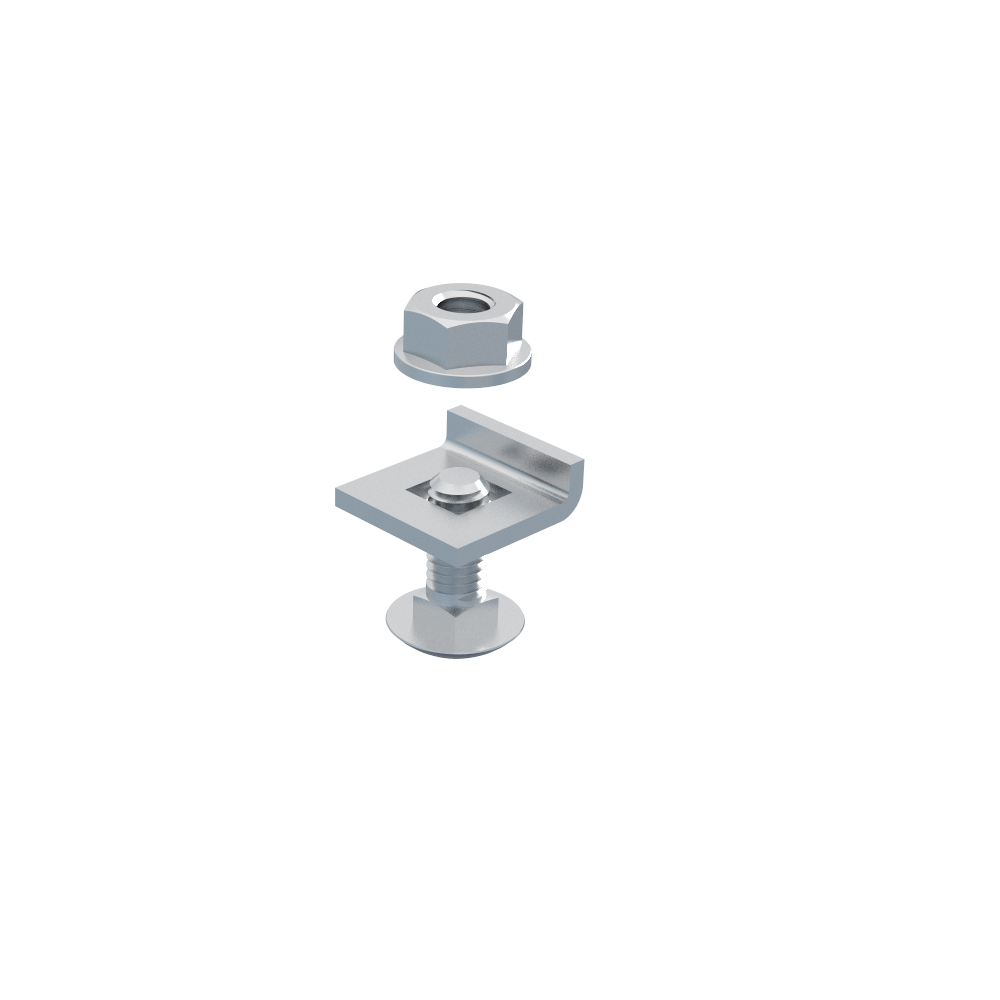

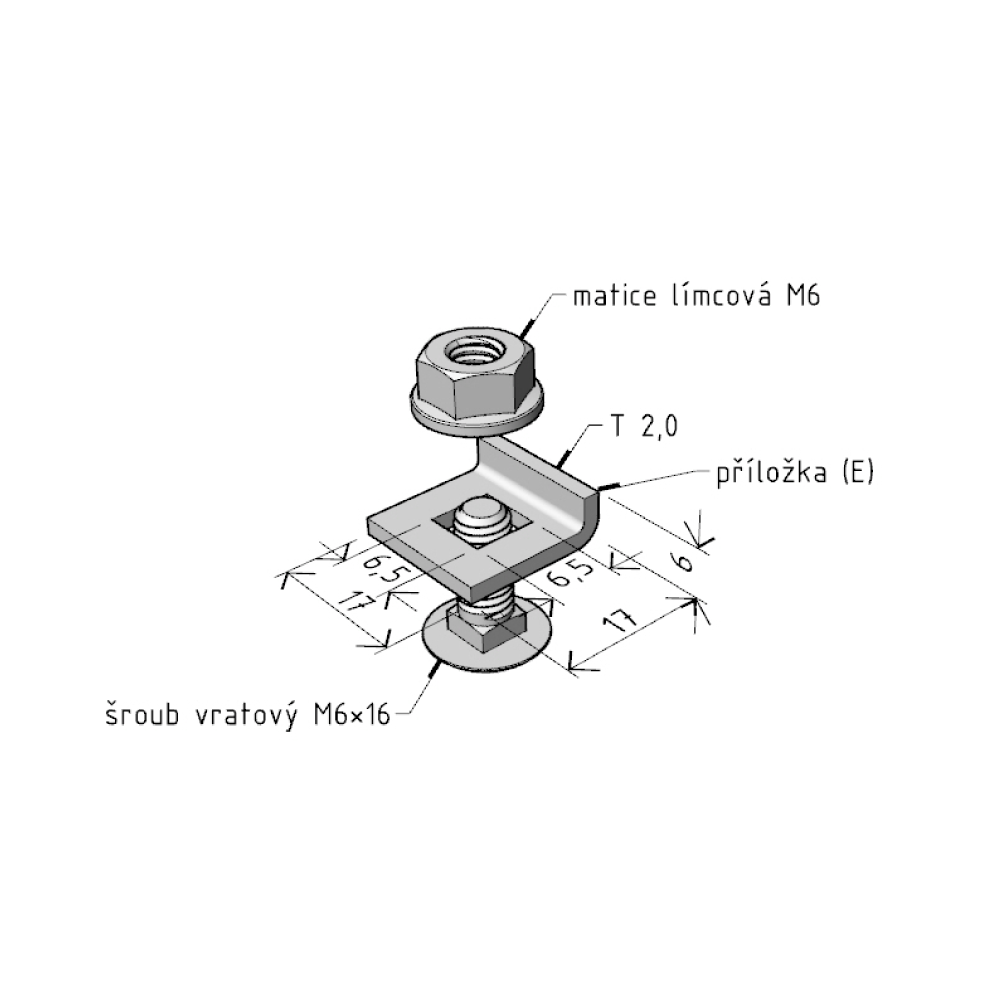

Spojka SVM 1 slouží k upevnění víka žlabu. Sada spojky se skládá z příložky s lemem typu ( E ), šroubu vratového M6×16 a matice límcové M6. Komponenty na tomto obrázku jsou součástí balení. Balení 10x10 ks.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -213085
  • ZZ ARK -223085
  • A2 ARK -233085
  • A4 ARK -243085 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZARK-223085 - spojovací materiál v provedení:

5 - standardní povrchová úprava spojovacího materiálu pro tento díl je geomet 500 (G5)
8 - nerez AISI 304 (A2)

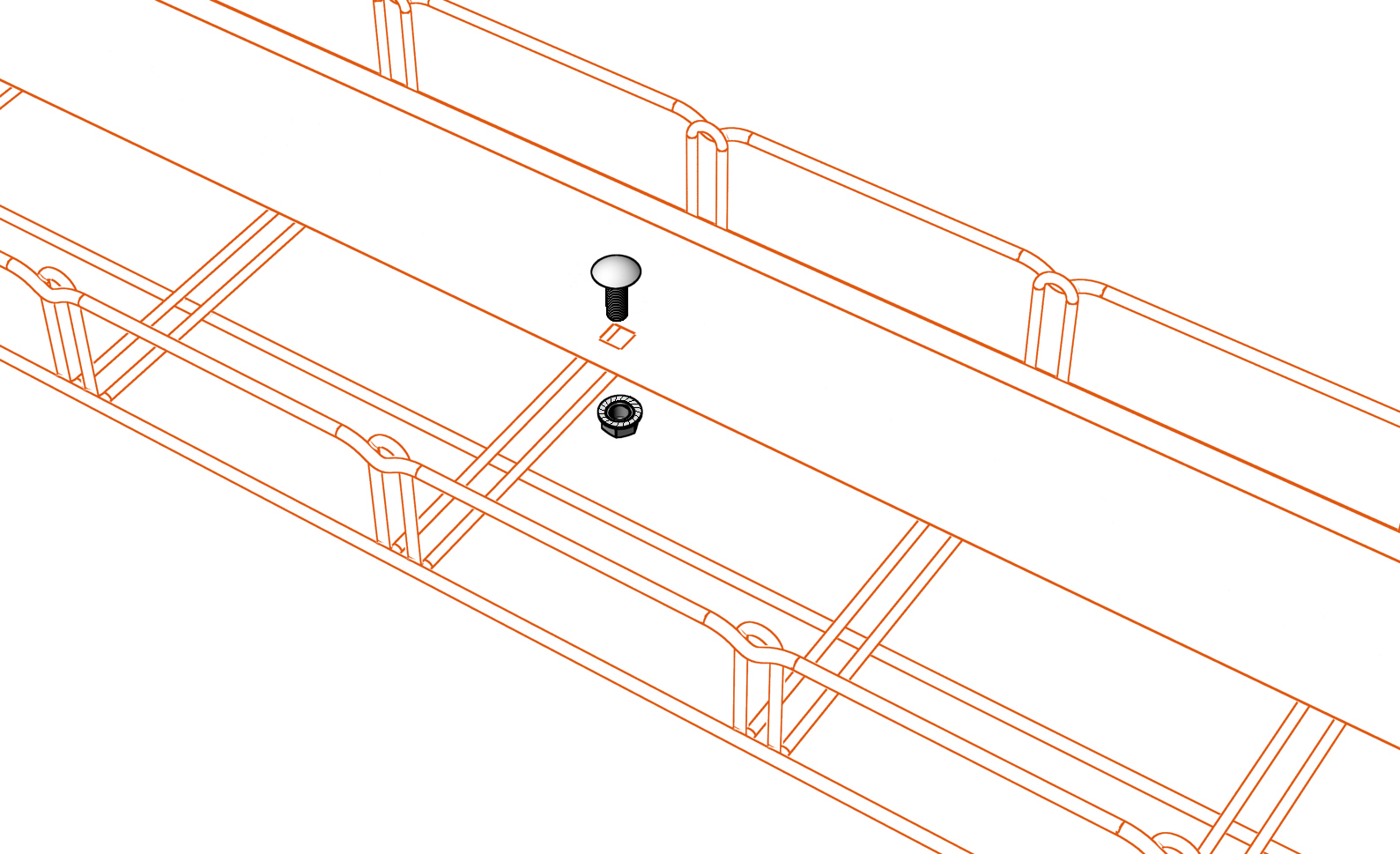

spojovací sada přepážky SPM 1

spojovací sada přepážky SPM 1

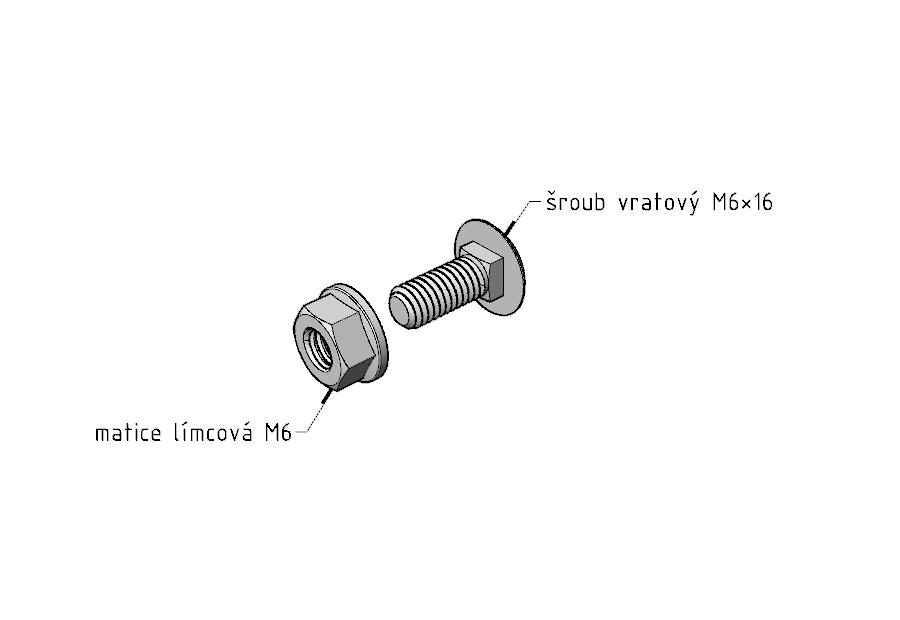

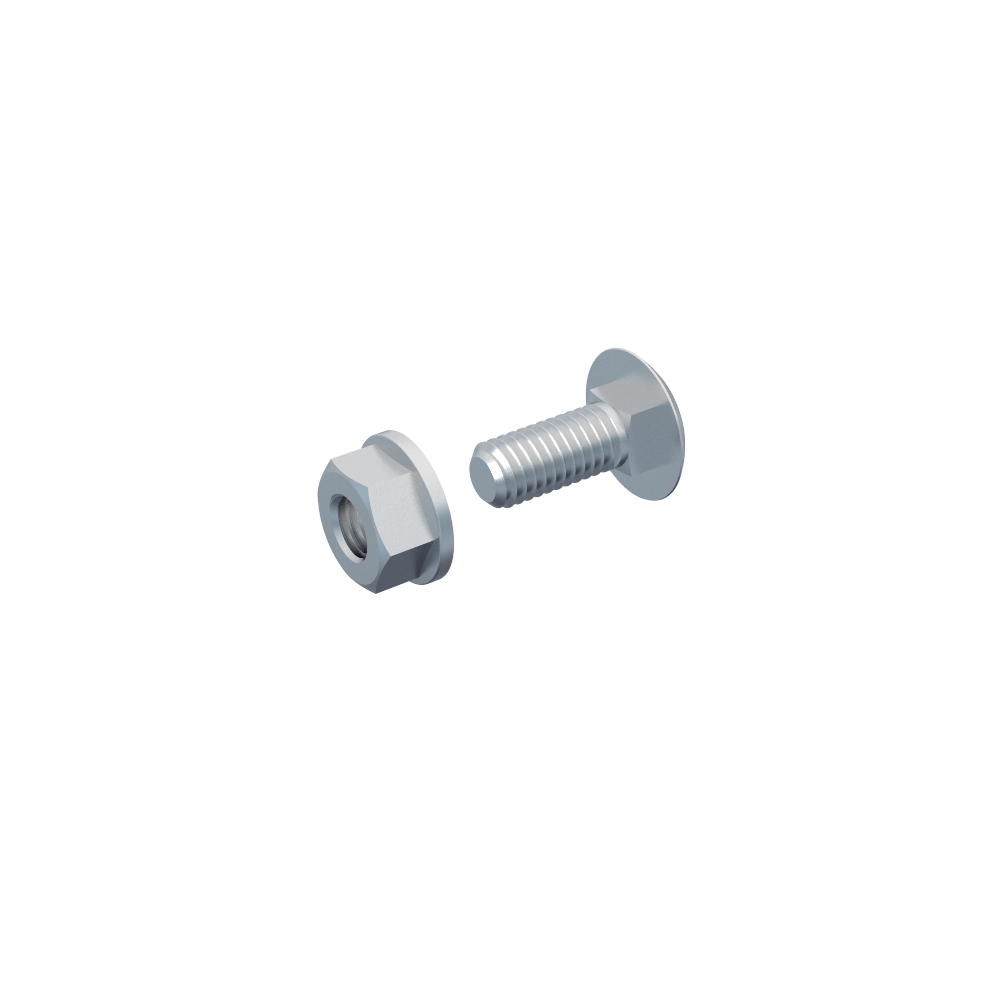

Spojovací sada SPM 1 slouží k upevnění přepážky do libovolného místa v celé šíři žlabu, což je její velkou technickou výhodou. Instalace 2 ks spojovací sady SPM 1 na 1 metr přepážky. Spojovací sada se skládá ze šroubu vratového M6×16 a matice límcové M6. Komponenty na tomto obrázku jsou součástí balení. Balení 10x10 ks.

Objednací kód
  • GZ ARK -213080
  • SZ ARK -223080
  • A2 ARK -233080
  • A4 ARK -243080 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.

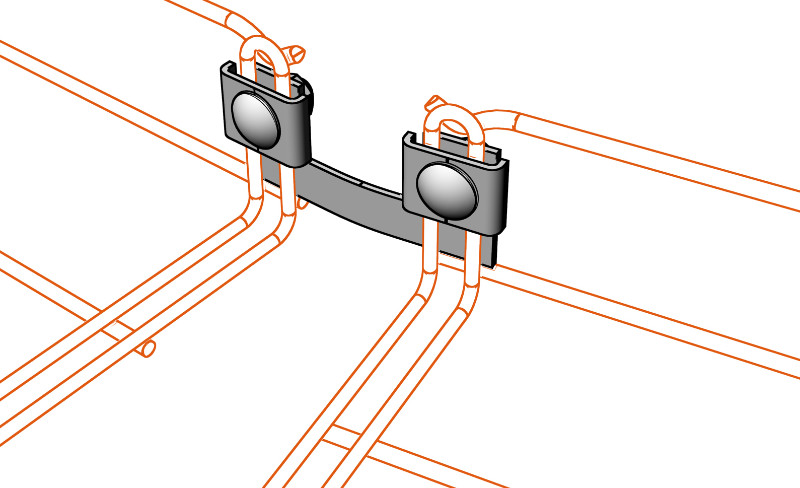

spojka tvarovací SZM 4

spojka tvarovací SZM 4

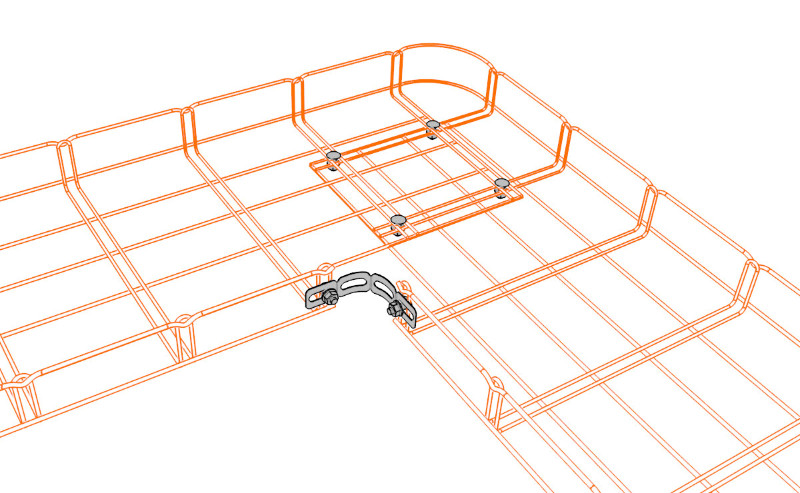

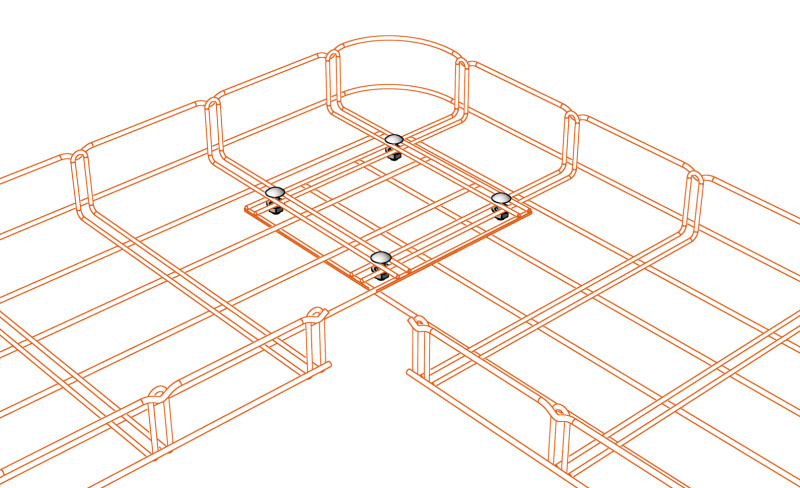

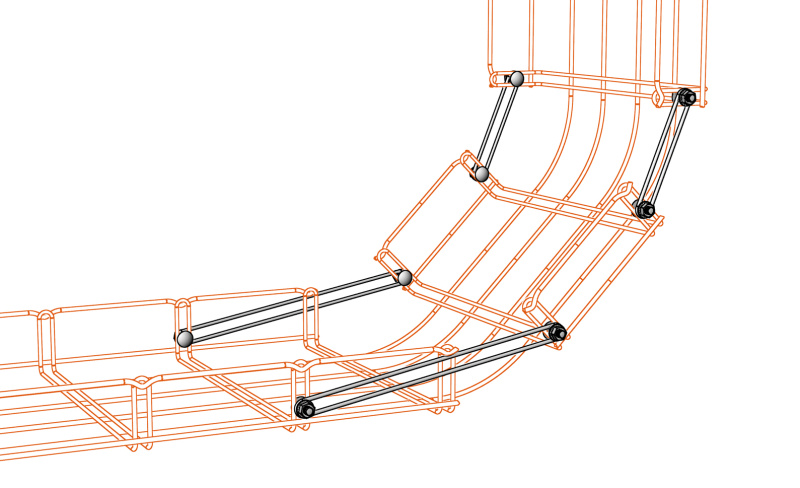

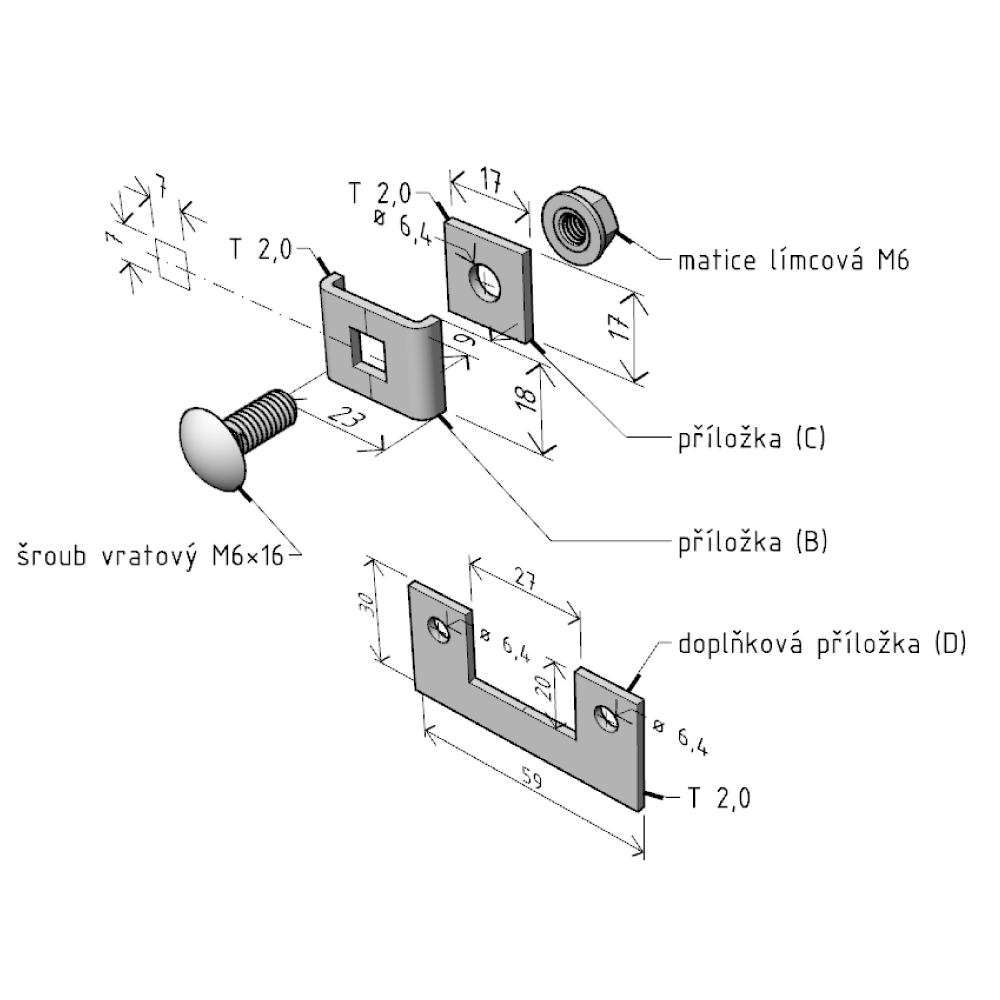

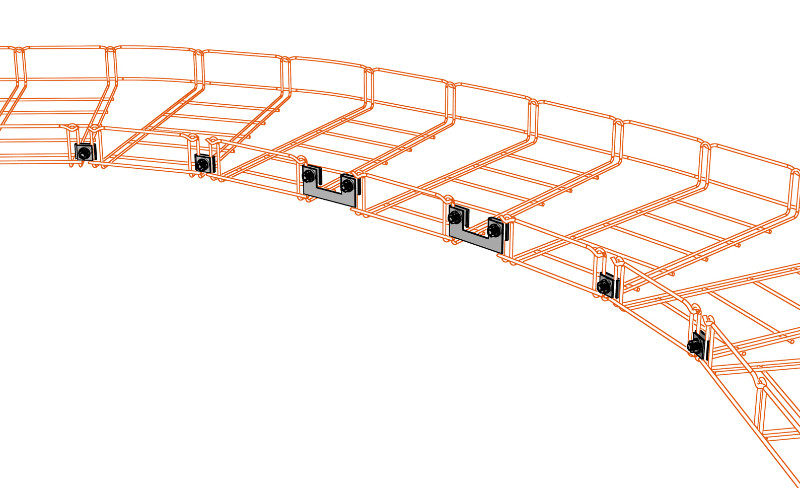

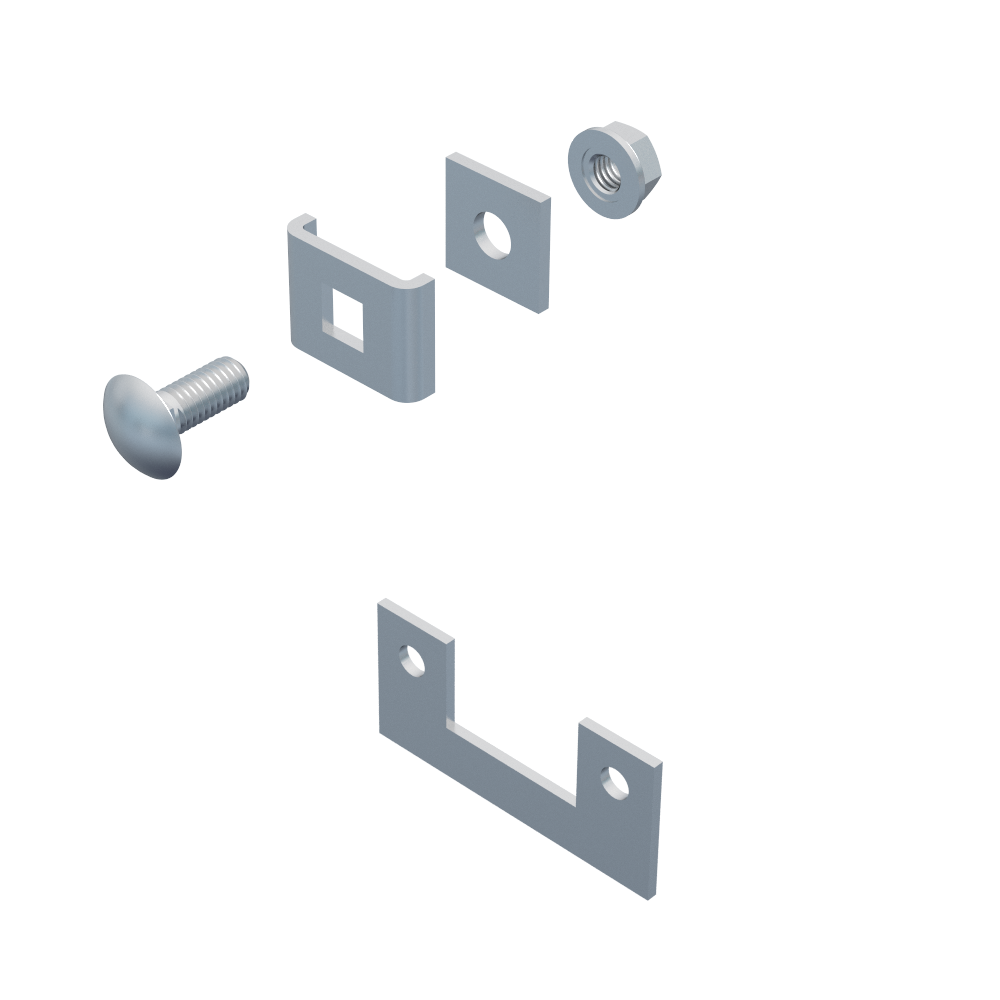

Spojka SZM 4 se používá k vytváření kolen, T-kusů, křížení žlabů a dalších různých odbočení dle potřeby na kabelové trase. Kombinací příložek C nebo D lze docílit různého úhlu postupného oblouku trasy. Sada spojky se skládá z hlavní příložky typu B, příložek typu C a D, šroubu vratového M6x16 a matice límcové M6. Komponenty na tomto obrázku jsou součástí balení. Balení 10x10 ks. V sáčku je vždy 5 ks doplňkové příložky, která se instaluje s 2x spojkou SZM 4.

T (tloušťka plechu) 2,0 mm
Objednací kód
  • GZ ARK -213040
  • ZZ ARK -223040
  • A2 ARK -233040
  • A4 ARK -243040





ZZ - ARK-223040- spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)



tvarovací sada TSM 50-100

tvarovací sada TSM 50-100

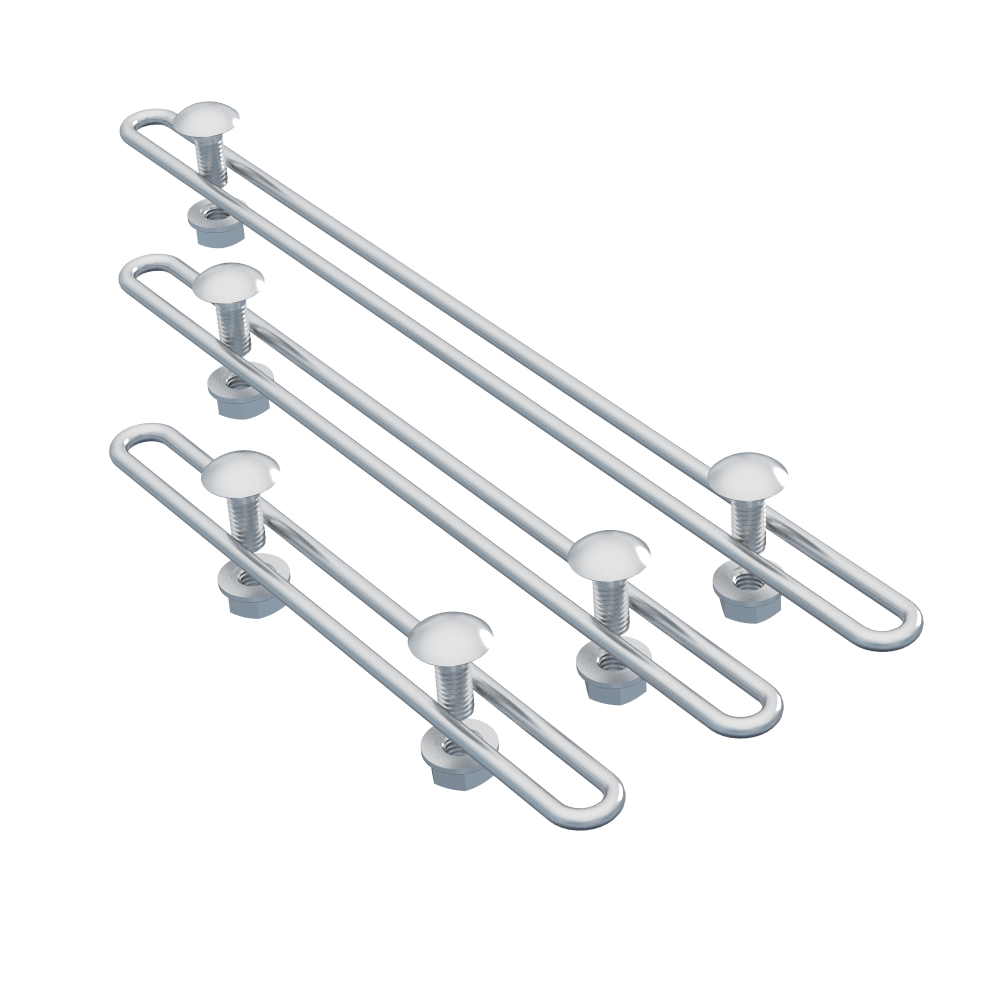

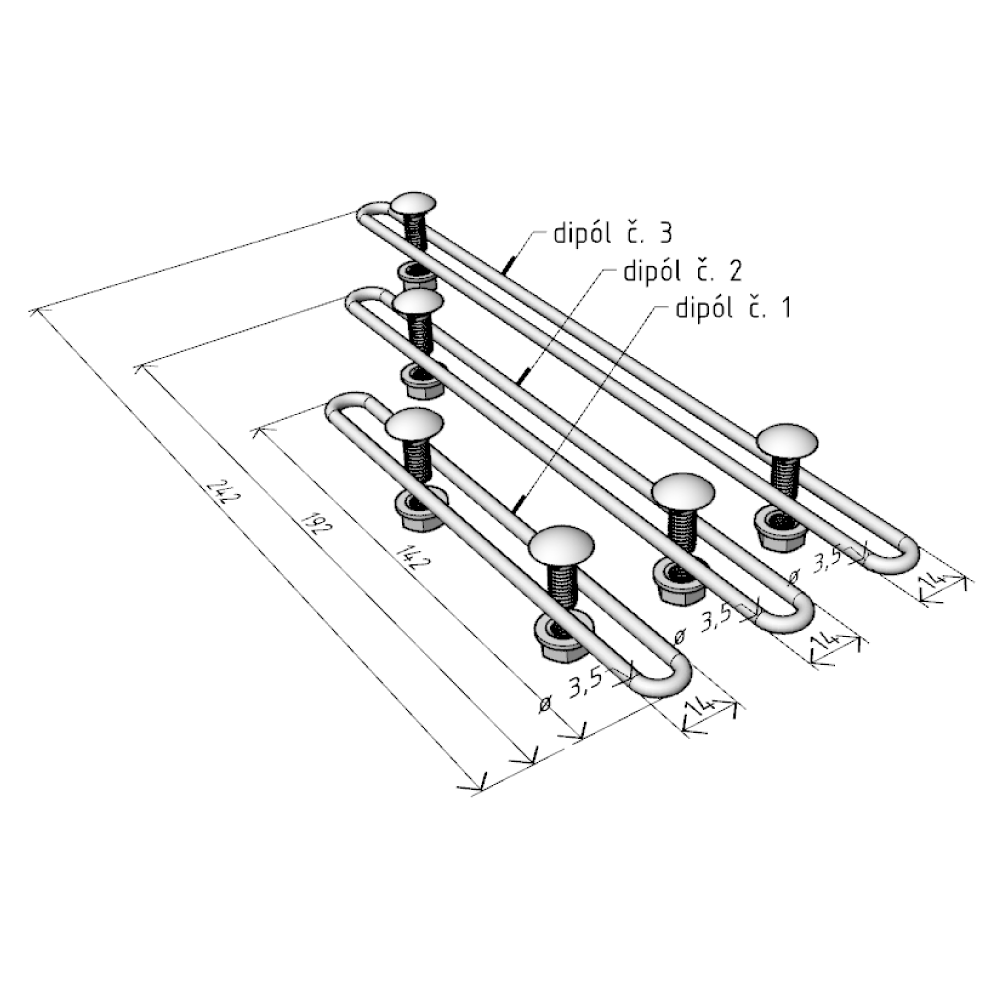

Tvarovací sada TSM 50-100 slouží jako doplněn k tvarovací spojce SZM 4. Používá se především pro tvarování žlabů šíře 50 a 100 mm, ale její spojovací příslušenství (šroub + matice) je možné použít i pro tvarování dalších velikostí žlabů (viz obr. 1 a 2). Též ji lze použít pro tvarování klesajících/stoupajících kolen (viz obr. 3 a 4).

Objednací kód
  • GZ ARK -213050
  • ZZ ARK -223050
  • A2 ARK -233054
  • A4 ARK -243054 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-223040- spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)



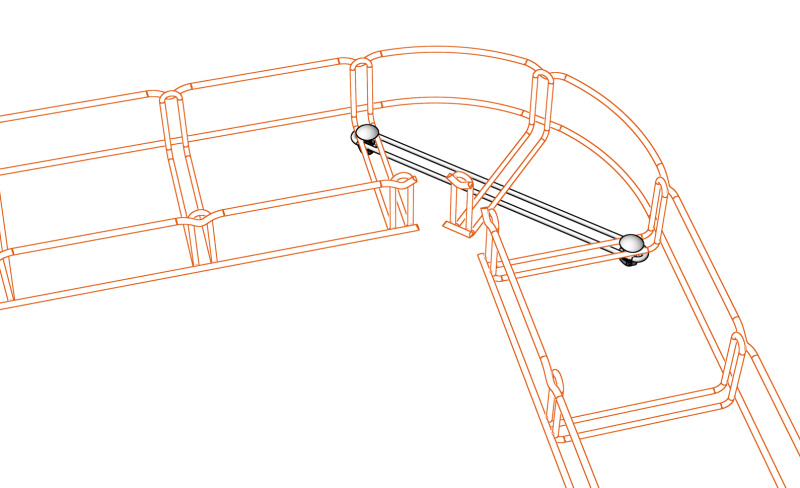

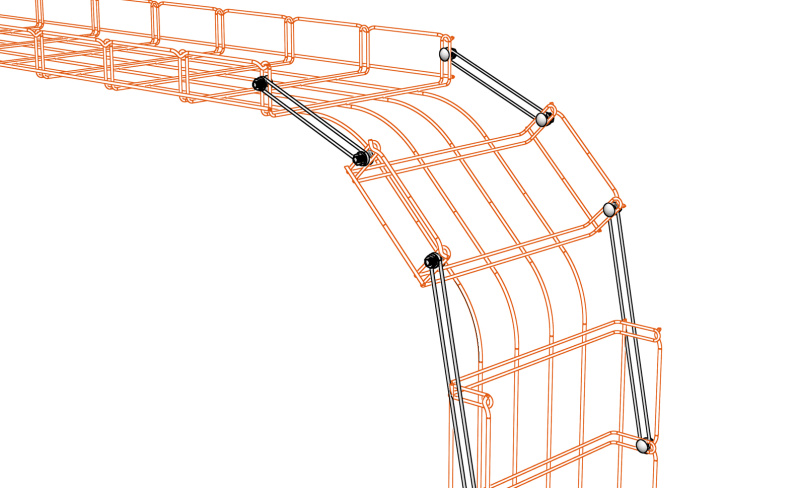

tvarovací pásek TPM 1000

tvarovací pásek TPM 1000

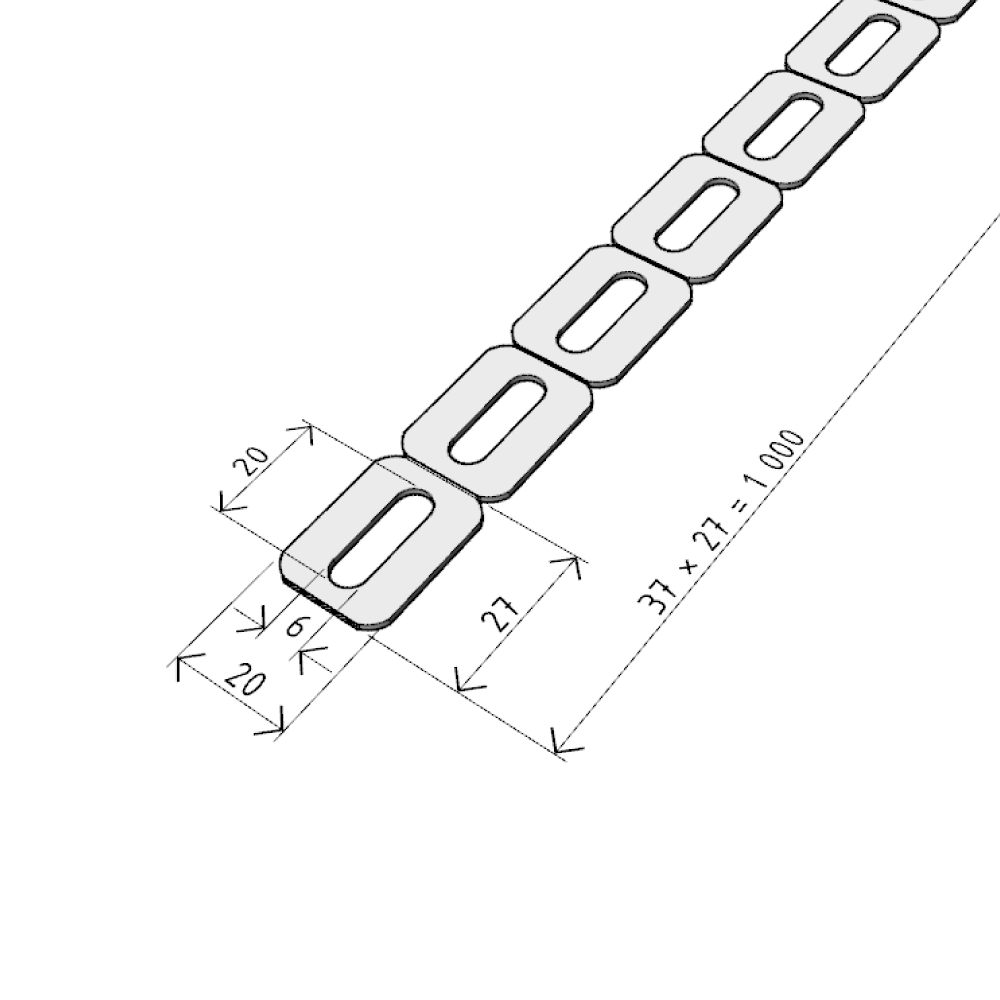

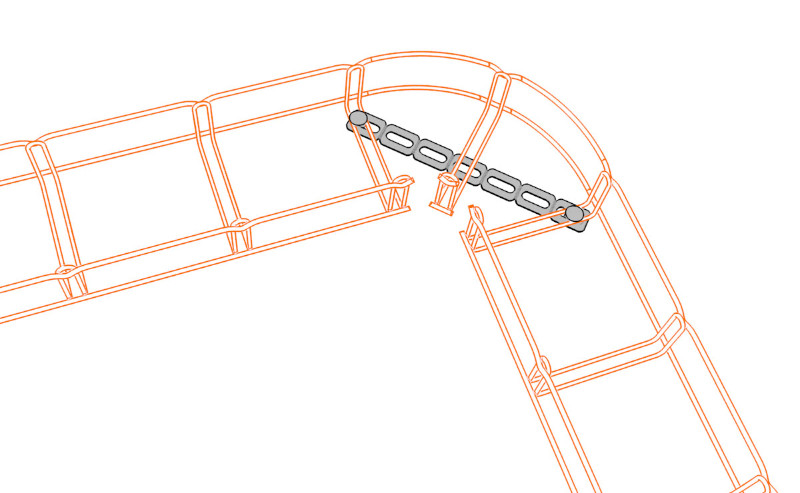

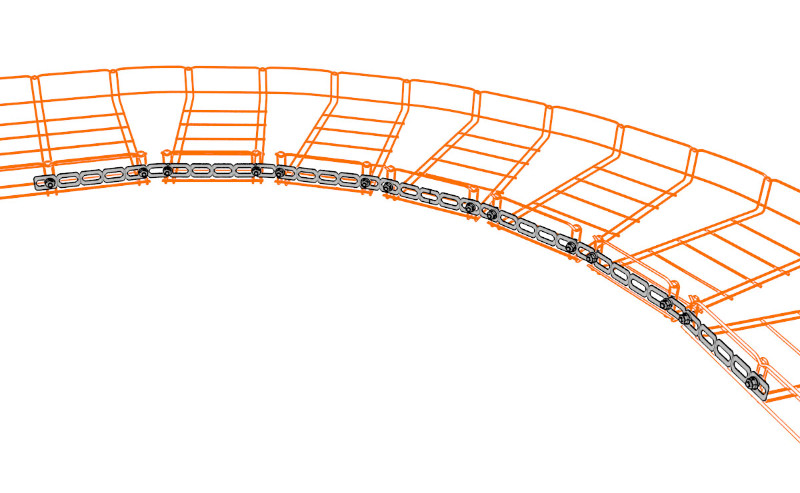

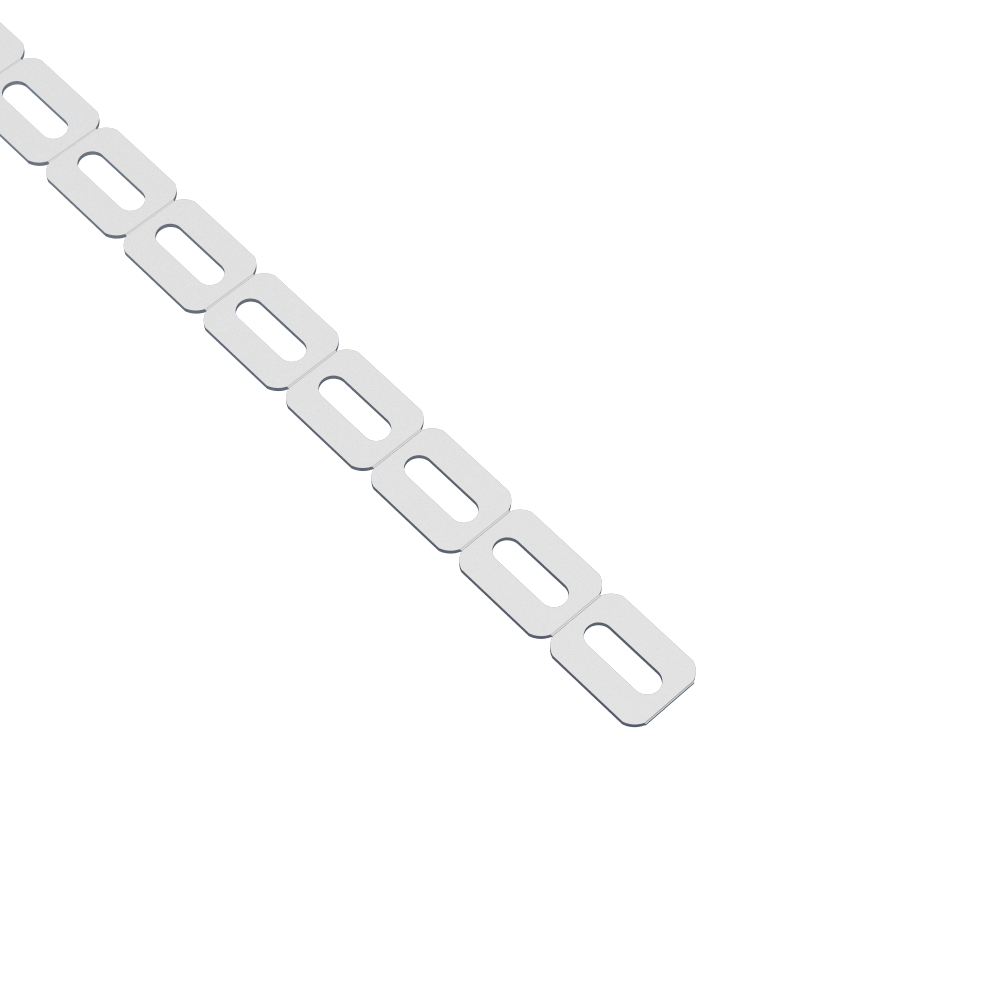

Tvarovací pásek TPM 1000 se používá k vytváření kolen nebo jiných tvarových prvků. Délka pásku je 1 000 mm a mezi jednotlivými díly je vytvořena perforace pro snadné oddělení potřebné instalační délky. Pásek se upevňuje ke žlabu pomocí šroubu vratového M6x16 a matice límcové M6 (není součástí balení) s využitím oválných otvorů pásku.

T (tloušťka plechu) 1,5 mm
Objednací kód
  • SZ ARK -223056
  • A2 ARK -233056

spojka kloubová horizontální SKHM 1

spojka kloubová horizontální SKHM 1

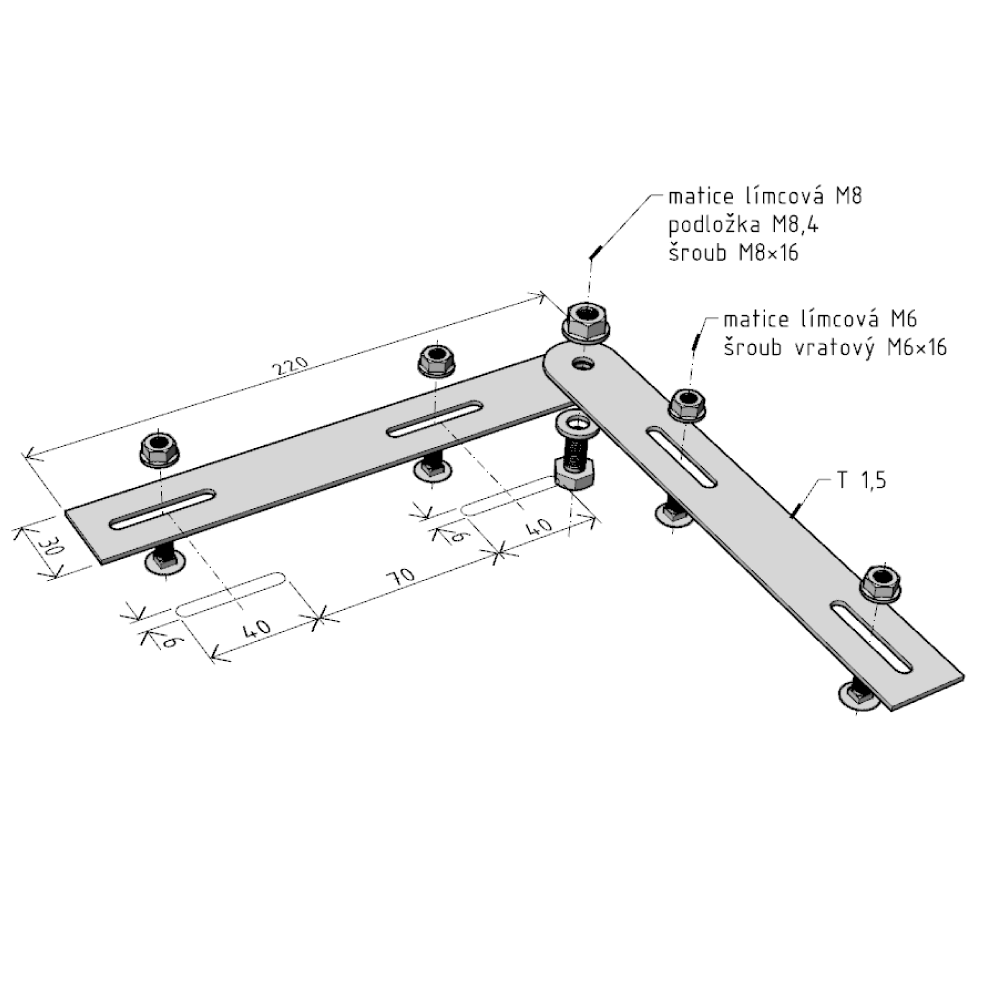

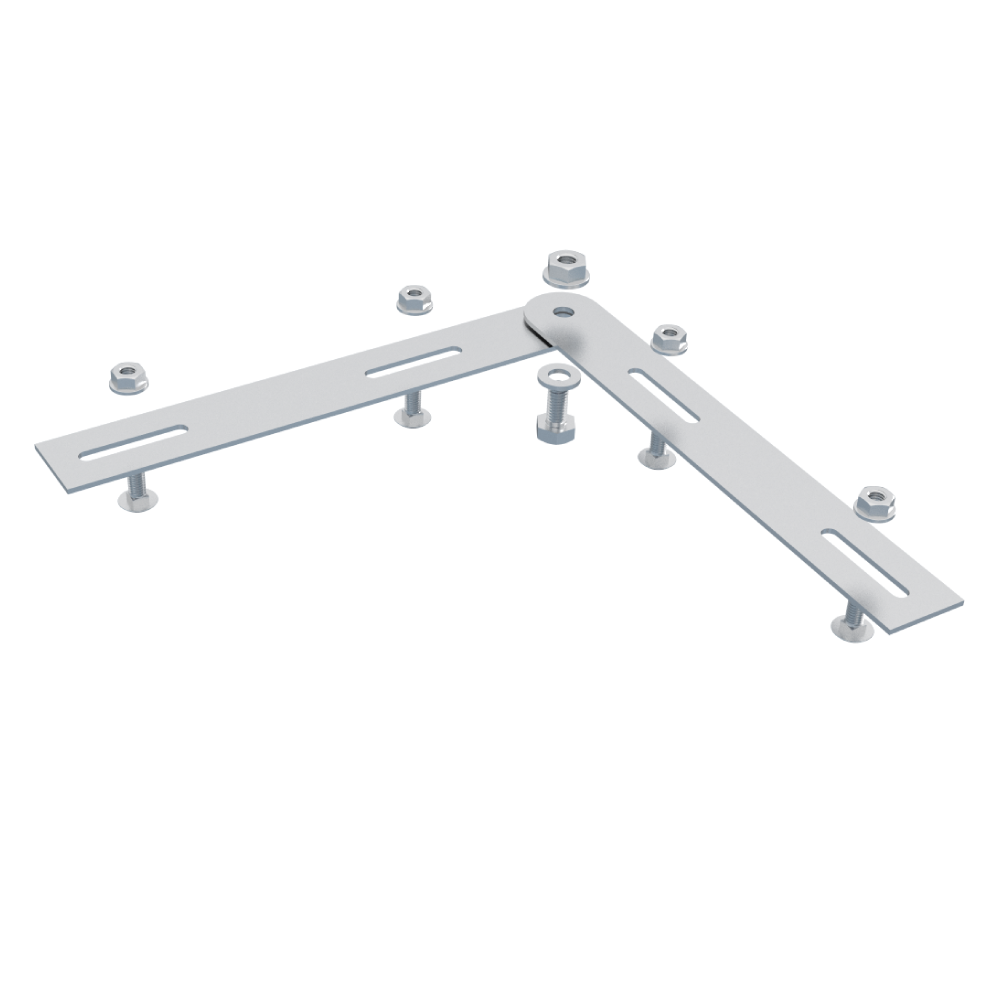

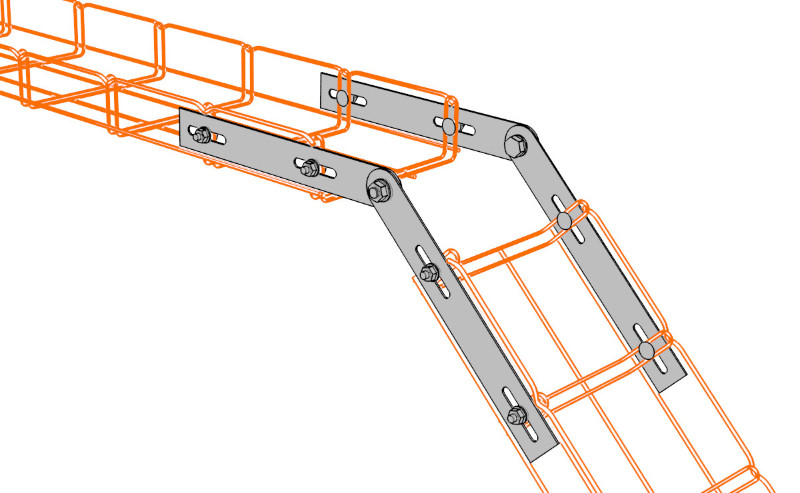

Spojka kloubová horizontální SKHM 1 se skládá ze dvou stejných dílů. Tyto dva díly se k sobě spojují pomocí šroubu M8x16 6hranná hlava a matice límcové M8 (součást dodávky). Tímto spojením se vytvoří kompletní spojka. Každý díl je opatřen dvěma oválnými otvory 40x6,4 mm. S využitím těchto otvorů se spojka připevní pomocí šroubu vratového M6x16 a límcové matice M6 k drátěnému žlabu MERKUR 2 a to konktétně do dvojitého příčníku. Komponenty na tomto obrázku jsou součástí balení.

T (tloušťka plechu) 1,5 mm
Objednací kód
  • GZ ARK -213067
  • ZZ ARK -223067
  • A2 ARK -233067

spojka uzemňovací SUM 1

spojka uzemňovací SUM 1

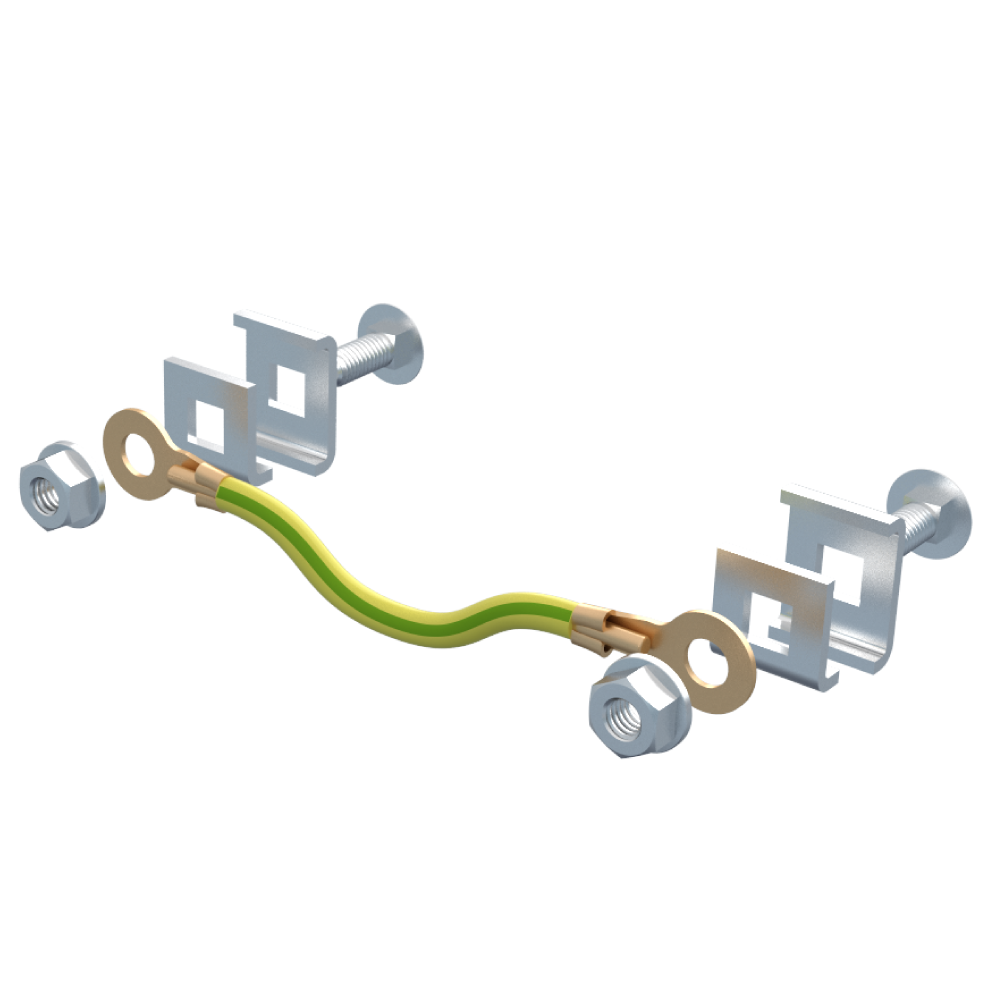

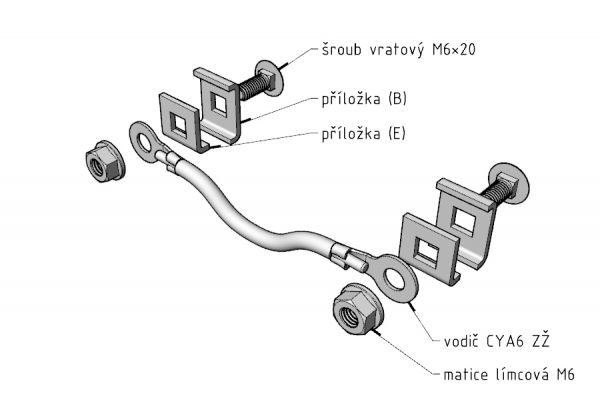

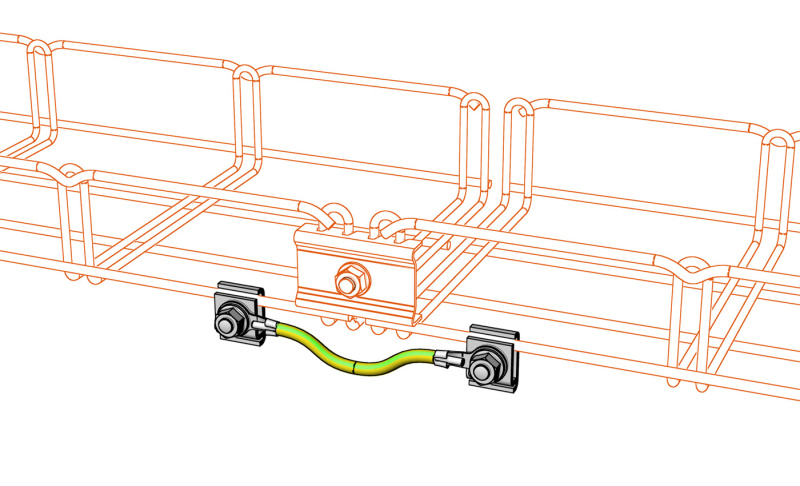

Spojka SUM 1 se používá jako doplňkové vodivé propojení jednotlivých žlabů při realizaci kabelových tras v prostředí se zvýšenou korozní agresivitou. Sada spojky se skládá z vodiče CYA 6 zž (délka 200 mm), 2x příložky ( B ), 2x příložky s lemem ( E ), 2 ks šroubů vratových M6x20 a 2 ks matic M6. Komponenty na tomto obrázku jsou součástí balení. Balení 10x10ks.

T (tloušťka plechu) příložka B, E 2,0 mm
Objednací kód
  • GZ ARK -213070
  • ZZ ARK -223070
  • A2 ARK -233070
  • A4 ARK -243070 *

(*) prvky v provedení A4 jsou dodávány zakázkově, informace o ceně a dostupnosti na vyžádání.





ZZ - ARK-223070 - spojovací materiál v provedení:

0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)



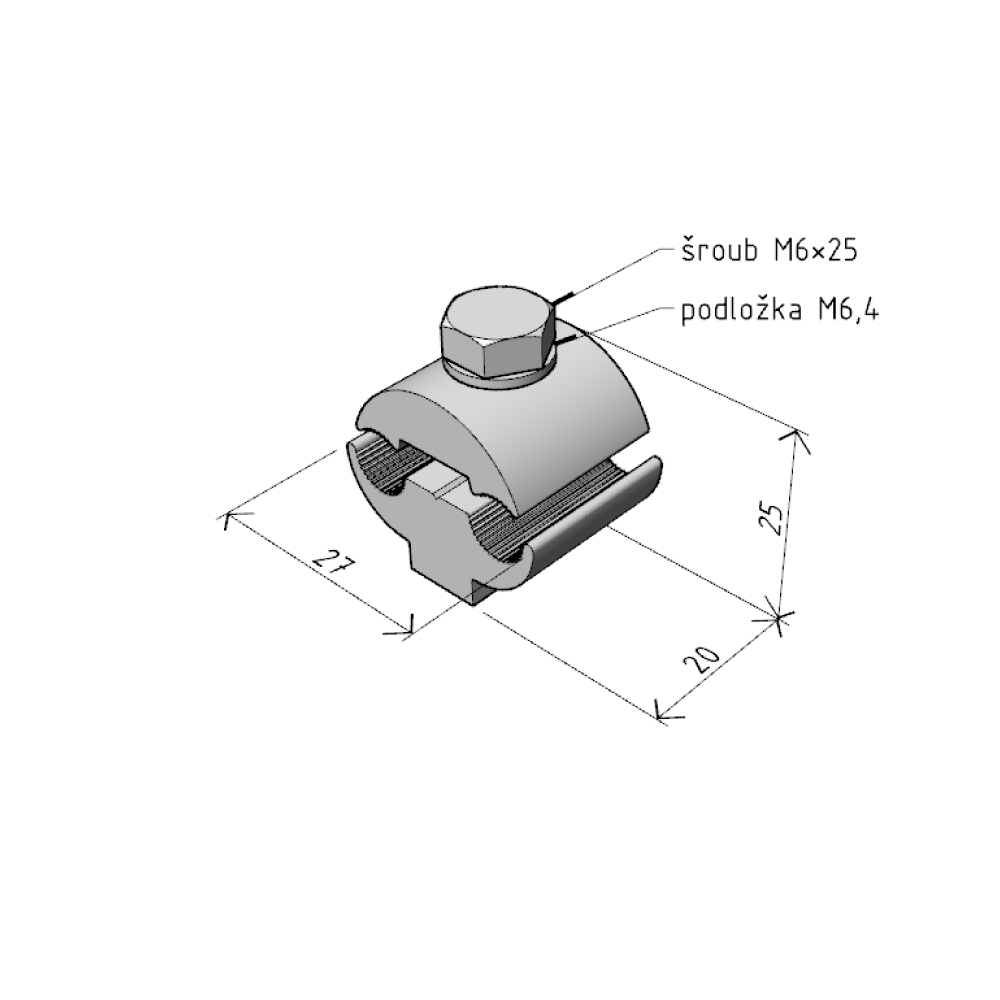

svorka zemnící SVZM 1

svorka zemnící SVZM 1

Spojka SUM 1 se používá jako doplňkové vodivé propojení jednotlivých žlabů při realizaci kabelových tras v prostředí se zvýšenou korozní agresivitou. Sada spojky se skládá z vodiče CYA 6 zž (délka 200 mm), 2x příložky ( B ), 2x příložky s lemem ( E ), 2 ks šroubů vratových M6x20 a 2 ks matic M6. Propojení kabelové trasy pomocí spojky SUM 1 není dostatečné pro použití kabelové trasy ve funkci náhodného zemniče! Pro tyto případy je řešením použití spojek SVZM 1, nebo SVZM 3.

Objednací kód
  • GZ ARK -213078

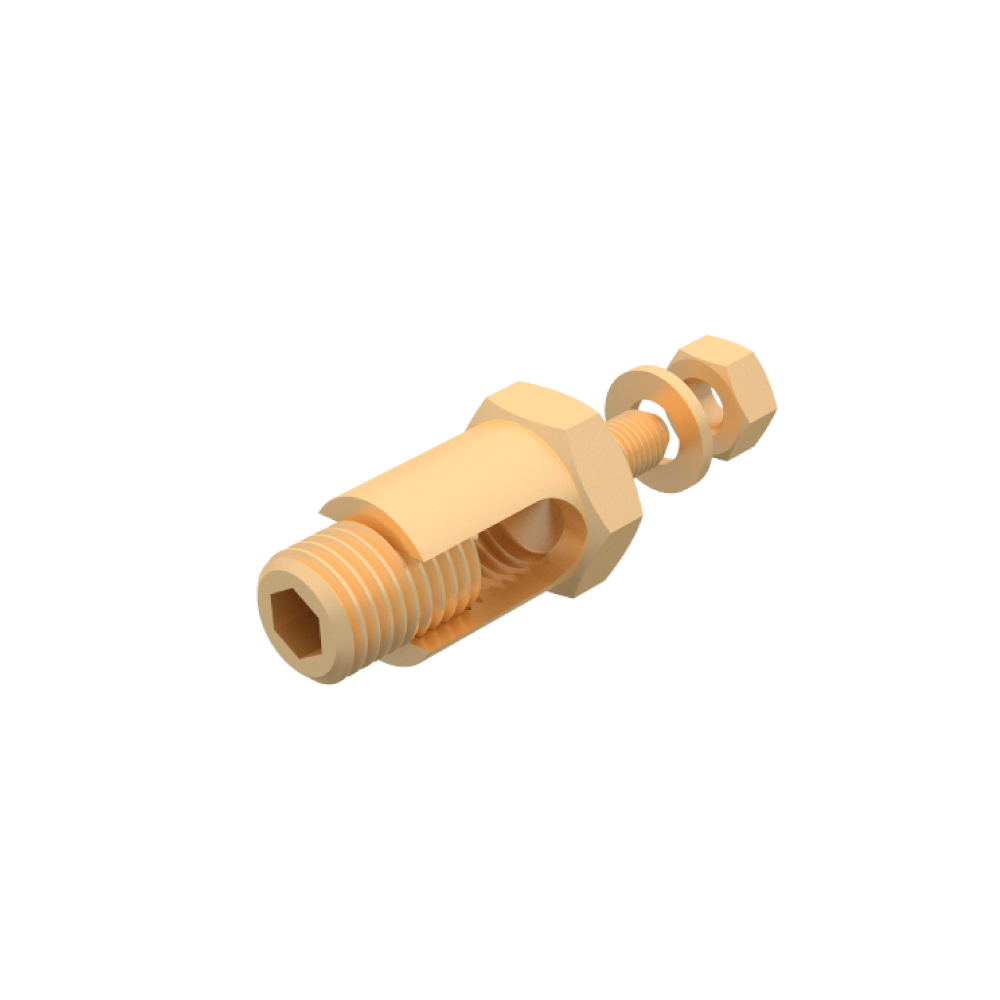

svorka zemnící SVZM 3

svorka zemnící SVZM 3

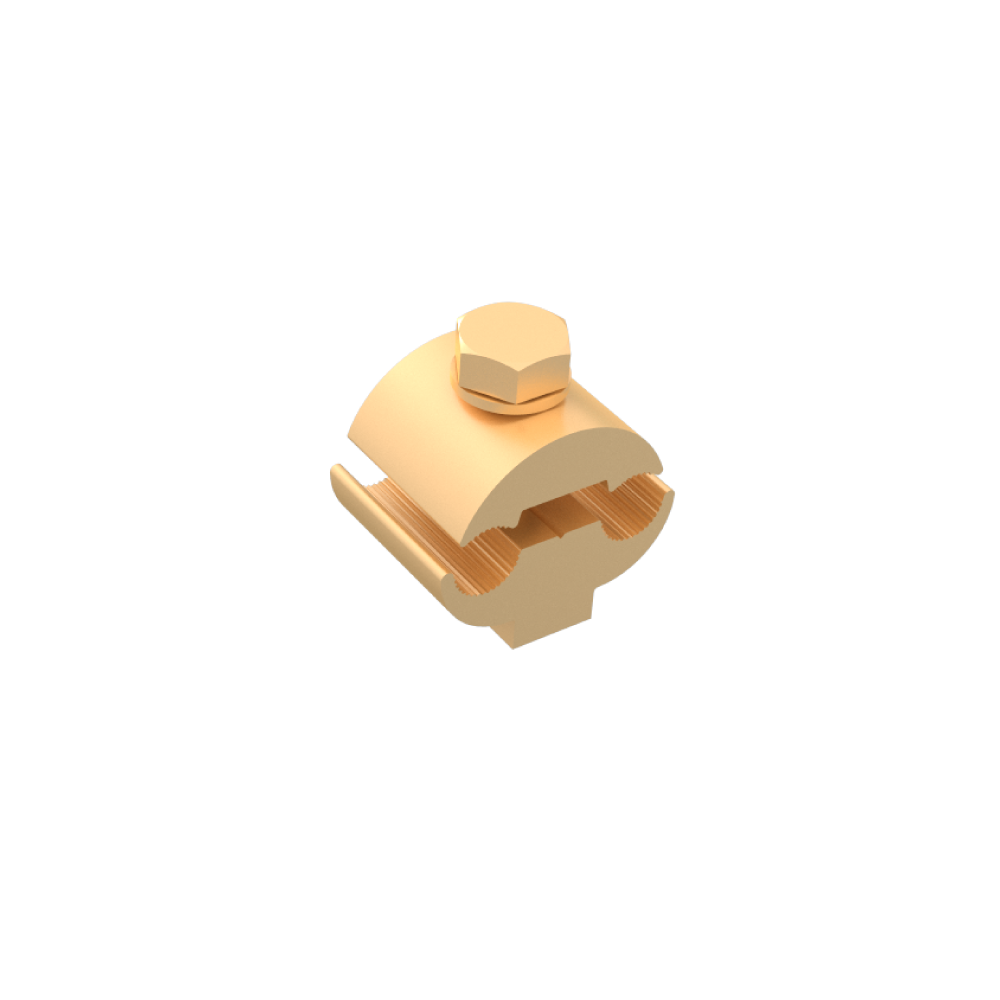

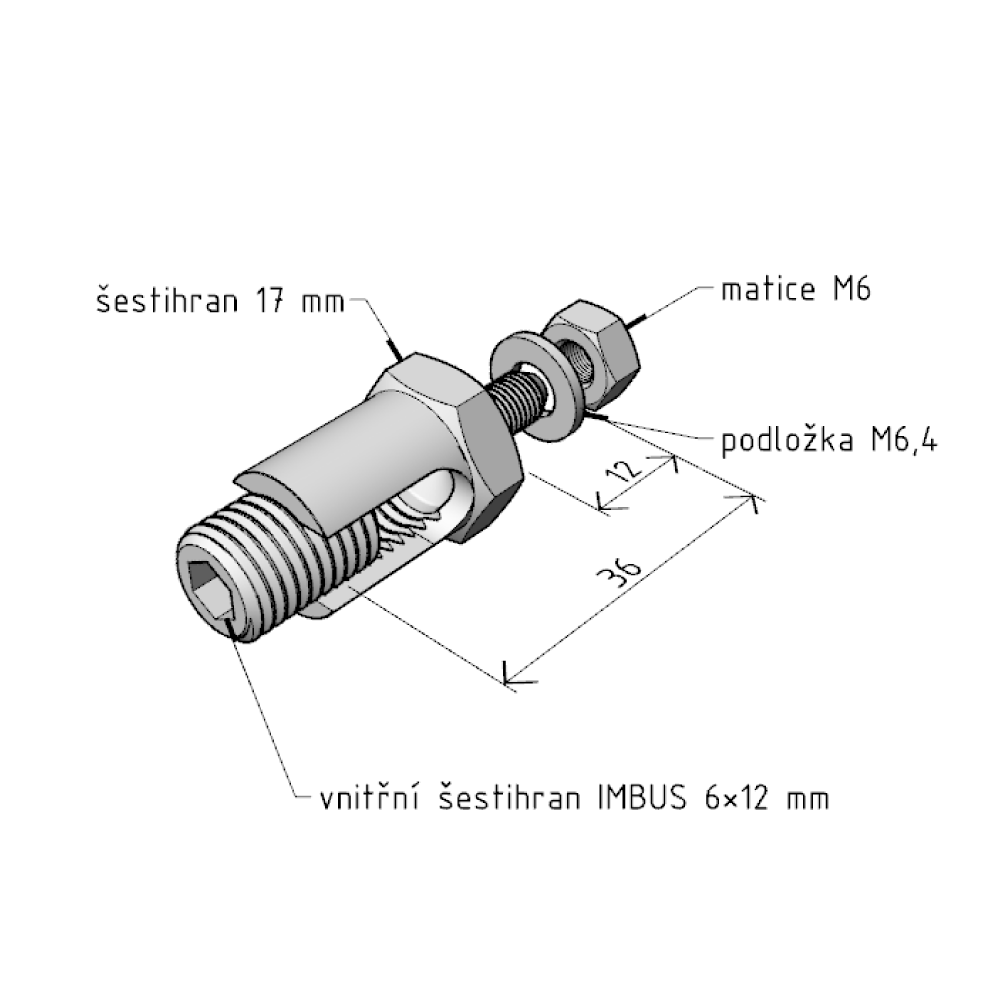

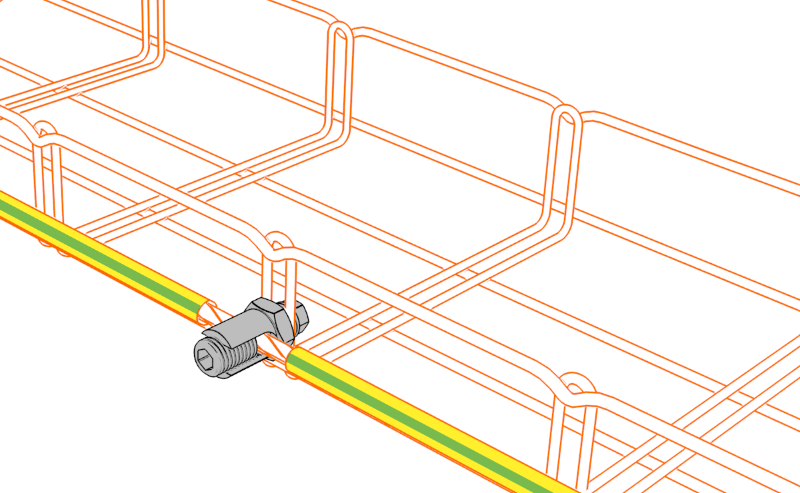

Svorka SVZM 1 se používá pro připojení kabelových žlabů MERKUR 2
k zemnícímu okruhu instalace. Je určena pro vodič průřezu do 25 mm2.
Instalace svorky SVZM 1 v rozmezí délky trasy každých cca 5 – 10 metrů.
Průřez ochranného vodiče určuje projektant nebo realizační firma na základě technických výpočtů.
Propojení kabelové trasy pomocí spojky SVZM 1 umožňuje použití kabelové trasy ve funkci náhodného zemniče.

Objednací kód
  • GZ ARK -213077
