Максимальная устойчивость кабельной трассы определяется устойчивостью самого слабого элемента инсталляции. Поэто-

му необходимо помнить о том, что и очень устойчивое выполнение кабельной трассы может обесценить использование

неподходящих или некачественных кабелей, неподходящее или некачественное выполнение креплений к сооружению, ве-

дение трассы по рискованному месту и другие аспекты проекта и монтажа кабельных трасс.

Часто забываемые обстоятельства

Очень важно обращать достаточное внимание на правильный выбор и проведение прикрепления несущих элементов ка-

бельной трассы к сооружению (например, болты с металлическими дюбелями).

В случае необходимости мы готовы предложить вам надлежащий способ крепления несущих элементов кабельной трассы,

согласно актуальным требованиям сооружения.

Закрепление в сооружении

нагрузочная способность согласно выполнению кабельной трассы

классификация устойчивости по типу

горизонтальный

простой

на консолях

NZM

горизонтальный

соединенный

на стойке

STPM

стояковый

на полках

PZMP

подвешенный

на стойках

STPM

подвешенный

на парах

шпилек M8

подвешенный

на отдельных

шпильках M8

силовой

слаботочный

M2 50/50

3 кг

3 кг

3 кг

3 кг

3 кг

3 кг

PH120-R

PH120-R

M2 100/50

6 кг

6 кг

6 кг

6 кг

6 кг

6 кг

PH120-R

PH120-R

M2 150/50

9 кг

9 кг

9 кг

9 кг

8 кг

-

PH120-R

PH120-R

M2 200/50

12 кг

12 кг

10 кг

12 кг

10 кг

-

PH120-R

PH120-R

M2 250/50

14 кг

14 кг

10 кг

14 кг

10 кг

-

PH120-R

PH120-R

M2 300/50

14 кг

14 кг

15 кг

14 кг

10 кг

-

PH120-R

PH120-R

M2 400/50

16 кг

16 кг

-

16 кг

12 кг ( * )

-

PH120-R

P30-R/PH120-R *

M2 500/50

18 кг

18 кг

-

18 кг

12 кг ( * )

-

PH120-R

P30-R/PH120-R*

M2 100/100

8 кг

8 кг

8 кг

8 кг

8 кг

8 кг

PH120-R

PH120-R

M2 150/100

10 кг

10 кг

10 кг

10 кг

10 кг

-

PH120-R

PH120-R

M2 200/100

13 кг

13 кг

12 кг

13 кг

12 кг

-

PH120-R

PH120-R

M2 250/100

16 кг

16 кг

14 кг

16 кг

12 кг

-

PH120-R

PH120-R

M2 300/100

18 кг

18 кг

15 кг

18 кг

12 кг

-

PH120-R

PH120-R

M2 400/100

18 кг

18 кг

-

18 кг

14 кг

-

PH120-R

P30-R

M2 500/100

20 кг

20 кг

-

20 кг

14 кг

-

PH120-R

P30-R

(*) К сожалению, ввиду хода испытания лотки шириной M2 400 и M2 500 при использовании слаботочных кабелей не получили полную сертификацию (PH120-R)

их можно использовать только с сертификатом P30-R. Только при подвесном монтаже на парах шпилек эти лотки выполнили условия для сертификации PH120-R.

При сертификационных испытаниях по причине значительных требований вместо испытательной камеры эти лотки были размещены в особо агрессивных местах, что,

скорее всего, повлияло на ход и результат испытания у этих конкретных применений лотков MERKUR 2.

Этот факт для реализации слаботочной проводки, не является недостатком, поскольку требуемая пожароустойчивость трасс обычно меньше 30-ти минут. Однако в случае

требований на более высокую пожароустойчивость трассы всегда можно использовать кабельные лотки M2 других размеров, которые выполняют необходимую сертификацию.

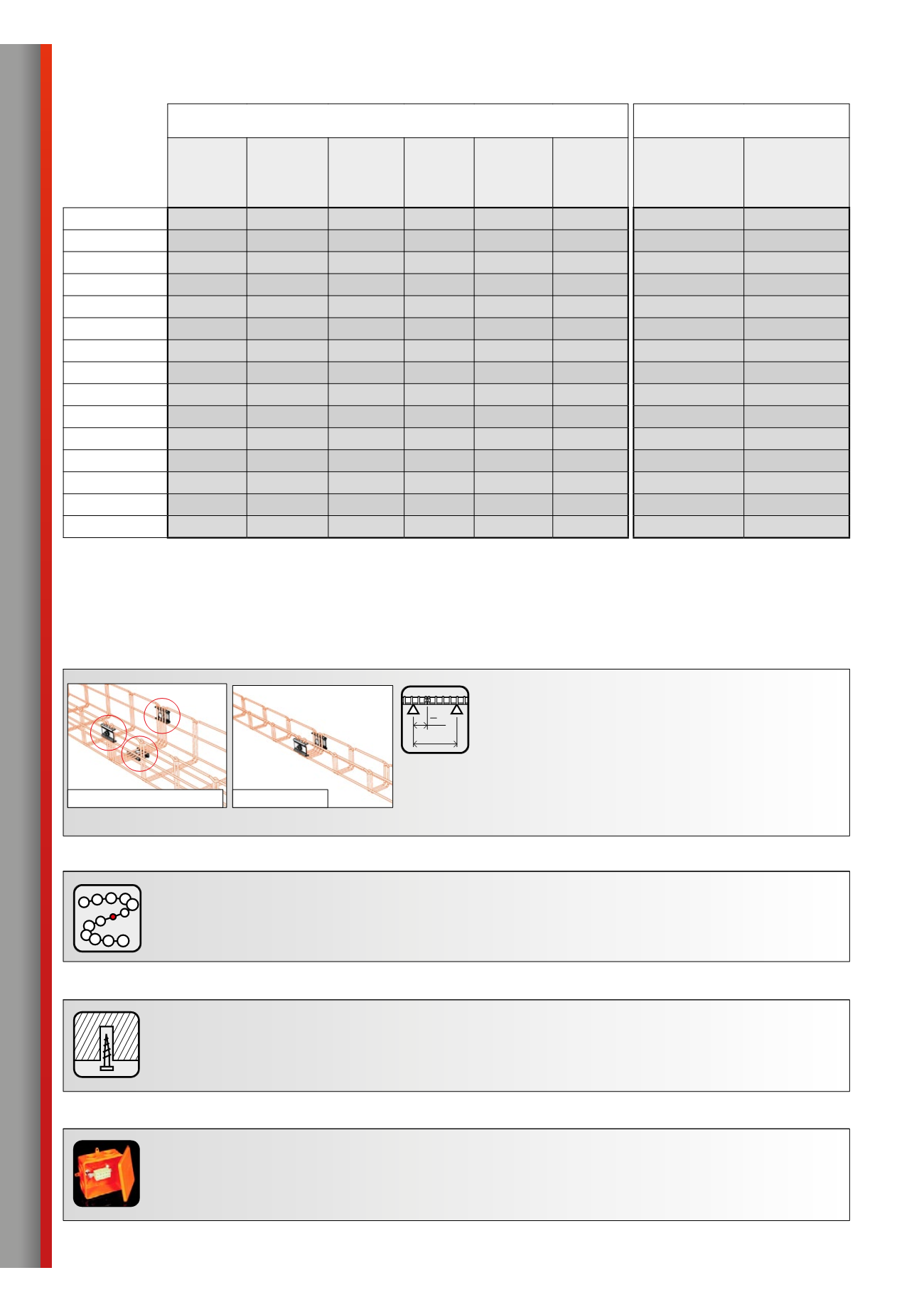

Максимально допустимые величины нагрузки кабельных лотковMERKUR 2

Рекомендуем, чтобы представители монтажных фирм консультировались по отдельному применению кабелей и несу-

щих элементов с технико-коммерческим менеджером компании Arkys, s.r.o. – см. контакт по регионам на

www.arkys.su

Для кабельных трасс с требованием к функциональной целостности при пожаре необходимо использовать надлежащий

инсталляционный материал. При реализации трасс в рамках системы MERKUR 2 возможно выгодно использовать инстал-

ляционные коробки тип 8117 PO16 (производитель Kopos Kolín), с классификацией P 30-R. Данный тип коробок можно ис-

пользовать ко всем проволочным лоткам на силовых трассах. Коробки не классифицированы для слаботочной проводки.

Дополнительный инсталляционный материал для трасс с функциональной целостностью

К соединению кабельных лотков для выполнения высоких требо-

ваний на жесткость нужно всегда использовать как минимум три

соединителя SZM 1. Два, размещенных на боковых стенках, и как

минимум один на дне лотка.

Единственнымисключениемиз этогоправила является лотокM2 50/50,

где достаточно использовать два соединителя, см. рис. слева.

Соединение лотка не должно быть над точками крепежа. Идеаль-

ная позиция соединителя 1/3 расстояния между точками крепежа.

лотки шириной 100 – 500 мм лоток M2 50/50

L

L

1

3

Соединение кабельных лотков соединителями SZM 1

64

MERKUR 2
