ЛИМИТЫ МОНТАЖА
макс. расстояние шпилек
1 000 мм
макс. нагрузка одной пары шпилек
50 кг
макс. количество этажей/рядов кабельных
лотков
3
мин. высотное расстояние полок
в случае многократного монтажа трасс
300 мм
кабели желательно прикрепить к лотку захватами SONAP в на-
чале и в конце каждого загиба
взвешенное распределение нагрузки на полках так, чтобы нагрузка
была равномерно разложена между обоими шпильками каждой
пары
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50 - 500/50 - 100
ARK-2
x
1
соединитель SZM 1
ARK-2
x
3010
полка PZMP 100 - 500
ARK-2
x
62
шпилька M8
ARK-2
x
9021
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
полка PZMP
шпилька M8

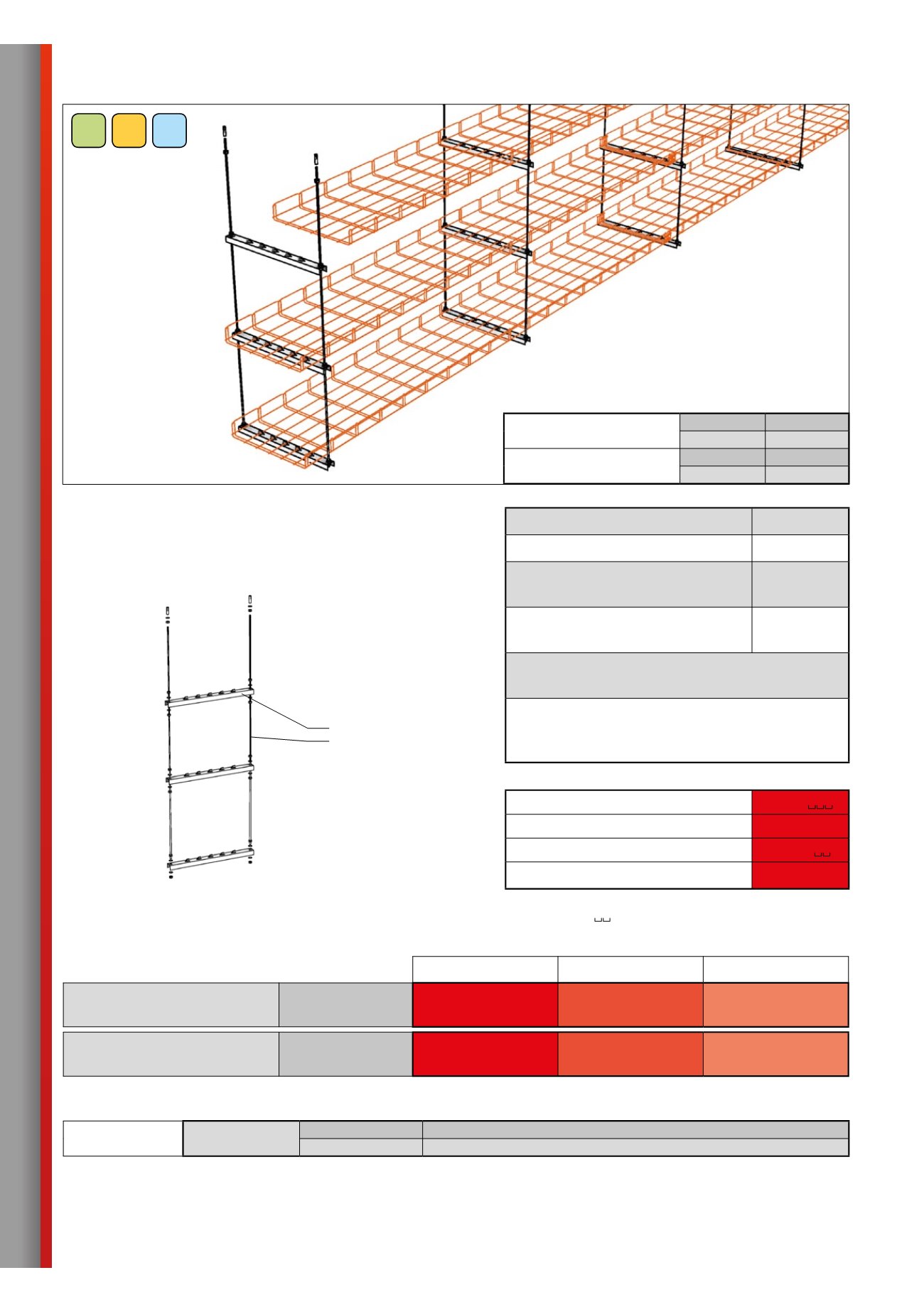

Пространственный
НЕСТАНДАРТНЫЙ
подвесноймонтаж| напарахшпилек
Используется для пространственного ведения трасс, закрепленных в потолке.
Кабельные трассы могут быть инсталлированы в одном или более параллель-
ных каналов лотков.
Выходит из обычного пространственного монтажа на шпильках.
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„PH“
высота боковой стенки 50 мм
силовая
до 10 кг
*
слаботочная
до 10 кг
*
высота боковой стенки 100 мм
силовая
до 14 кг
*
слаботочная
до 14 кг
*
Функциональная целостность согласно кривой температуры «PH»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
Prakab
PH 120-R
PS
842
120
E 30
слаботочная
Prakab
PH 120-R*
PS
842
120
E 30
( * )
см. таблица на стр. 16
Кабели, использованные при тестировании:
производитель
тип проводки
кабели, использованные при тестировании
кривая постоянной
температуры «PH»
Prakab
силовая
тип PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
