ЛИМИТЫ МОНТАЖА
макс. расстояние между точками крепления
1 000 мм
максимальная нагрузка одной стойки
100 кг
макс. количество этажей/рядов кабельных
лотков
3
при инсталляции больше высотных уровней
трасс на стойке должно быть их минимальное
расстояние
300 мм
кабели желательно прикрепить к лотку захватами SONAP
в начале и в конце каждого загиба
симметричное и взвешенное распределение нагрузки на стойке,
чтобы она не сгибалась от несимметричной нагрузки
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50 - 500/50 - 100
ARK-2
x
1
cоединитель SZM 1
ARK-2
x
3010
консоль NZM 50 - 500
ARK-2
x
50
стойка STPM
ARK-2
x
7
вставка укрепления стойки SVSM
ARK-218958
держатель DZM STP
ARK-2
x
4300
держатель DZM STPU
ARK-2
x
4310
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
держатель стойки DZM STPU
держатель стойки DZM STP
вставка укрепления стойки SVSM
консоль NZM
демонстрация монтажа
использованный материал:
4 болта с квадратным подголовником M8x20
4 шайбы M10
4 гайки M8

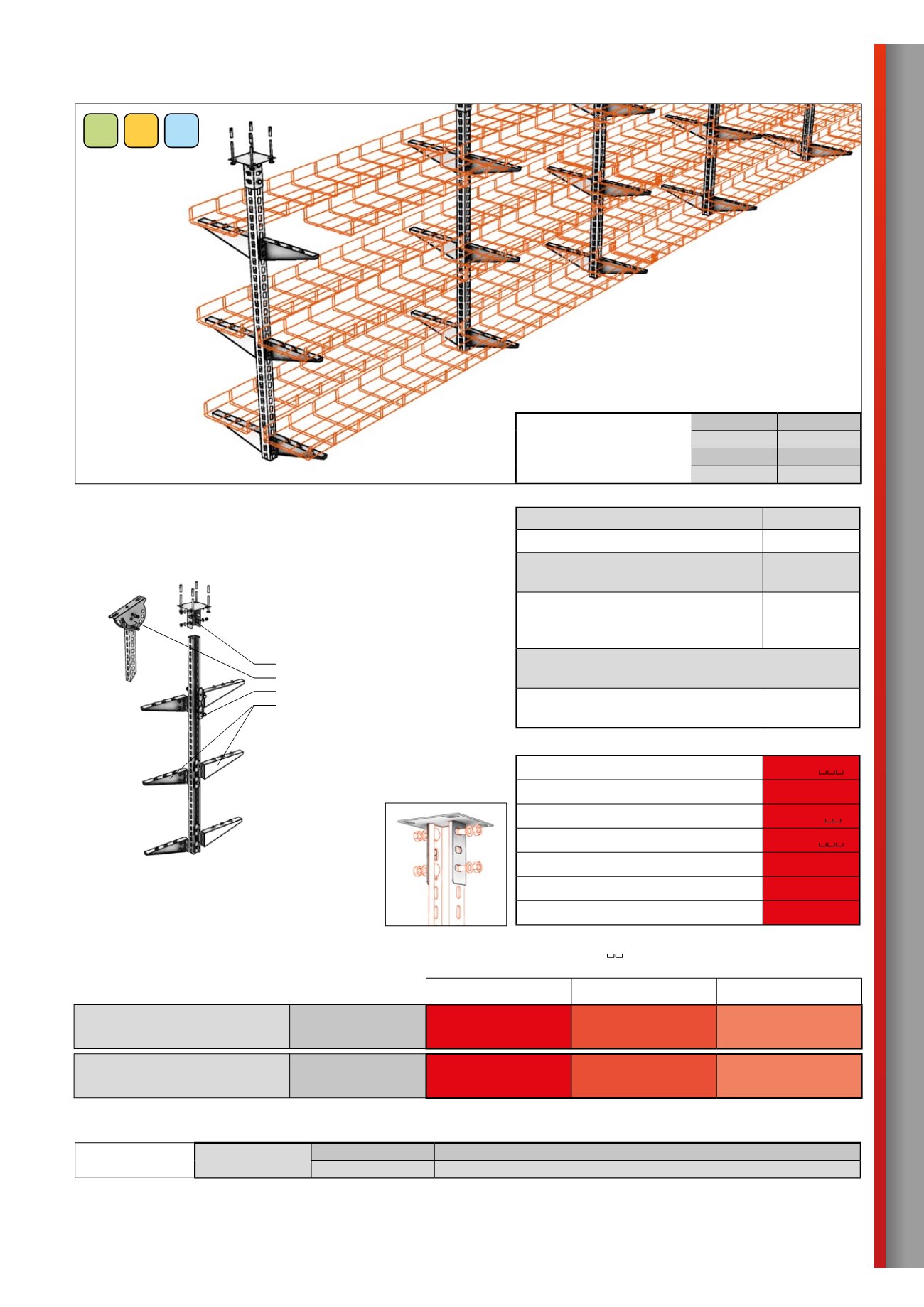

Пространственный
НЕСТАНДАРТНЫЙ
монтаж подвесной | на стойках STPM
Используется для пространственного проведения трасс, укрепленных
в потолке. Кабельные трассы могут быть инсталлированы в одном или более
высотных уровнях на стойке. Этот способ очень выгоден для сложных трасс
с пространственным перекрещиванием.
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„PH“
высота боковой стенки 50 мм
силовая
до 18 кг
*
слаботочная
до 18 кг
*
высота боковой стенки 100 мм
силовая
до 20 кг
*
слаботочная
до 20 кг
*
Функциональная целостность согласно кривой температуры «PH»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
Prakab
PH 120-R
PS
842
120
E 30
слаботочная
Prakab
PH 120-R
PS
842
120
E 30
( * )
см. таблица на стр. 16
Кабели, использованные при тестировании:
производитель
тип проводки
кабели, использованные при тестировании
кривая постоянной
температуры «PH»
Prakab
силовая
тип PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
