testování odolnosti kabelových tras
Настенный
НЕСТАНДАРТНЫЙ

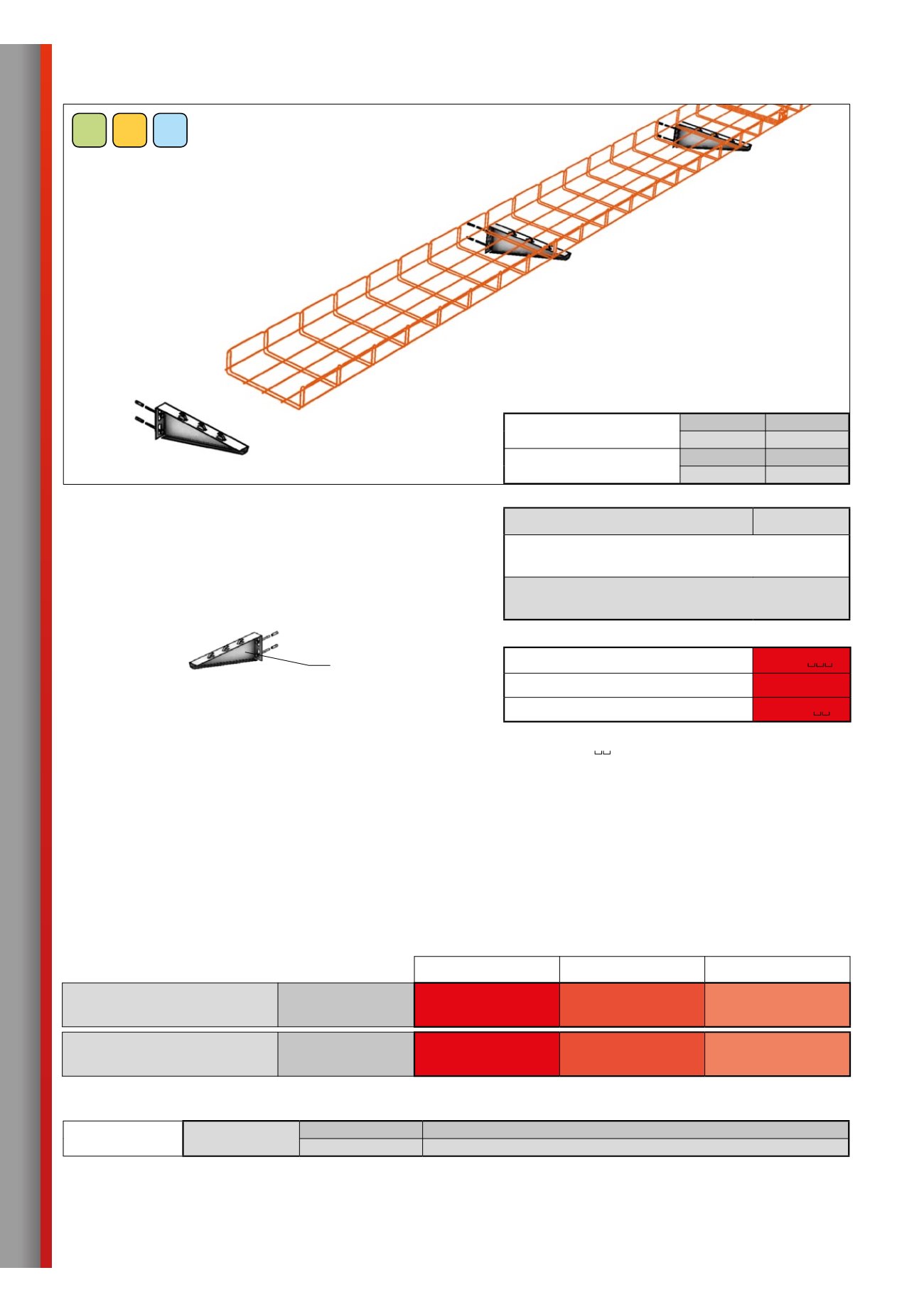

монтаж | на консолях NZM
Используется для обычного горизонтального ведения одного или более
этажей кабельных трасс по вертикальным поверхностям сооружения. Служит
как для силовых, так для слаботочных проводок.
ЛИМИТЫ МОНТАЖА
макс. расстояние между точками крепления
1 000 мм
кабели желательно прикрепить к лотку захватами SONAP в на-
чале и конце каждого загиба
взвешенное разложение нагрузки консолей так, чтобы точка на-
грузки была как можно ближе к основанию консоли
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50 - 500/50 - 100
ARK-2x1
cоединитель SZM 1
ARK-2x3010
консоль NZM 50 - 500
ARK-2x62
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
консоль NZM
Кабели, использованные при тестировании:
производитель
тип проводки
кабели, использованные при тестировании
кривая постоянной
температуры «PH»
Prakab
силовая
тип PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Функциональная целостность согласно кривой температуры «PH»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
Prakab
PH 120-R
PS
842
120
E 30
слаботочная
Prakab
PH 120-R
PS
842
120
E 30
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„PH“
высота боковой стенки 50 мм
силовая
до 18 кг*
слаботочная
до 18 кг*
высота боковой стенки 100 мм
силовая
до 20 кг*
слаботочная
до 20 кг*
(*) см. таблица на стр. 16
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
