область использования

спецификация использования

классификация функциональной целостности

Электрическая пожарная сигнализация,

включая пульт центральной охраны

Кабель питания подстанции

без функциональности (у подстанции

свои собственные аккумуляторы)

Кабель руководящий к элементам, требующим только сигнал запуска пожарной

функции и далее линии кабелей не требующим

P 15-R

Кабель руководящий к элементам, требующим питание на все время своей функции,

это обеспечивают ЭПС (клапаны, держащиеся в открытой позиции напряжением от ЭПС,

электровентили и т.д.) – на время своей функции

P 15-R – P 90-R(PH 90-R)

Самостоятельно стабильные, полустабильные

пожарные установки и дополнительные

пожарные установки

Стабильные – питание насосов

P 30-R – PH 90-R(PH 90-R)

Полустабильные

без функциональности (не нужно питание)

Дополнительные – зависит от проекта

нельзя определить заранее (зависит от проекта)

Установки для отвода тепла и дыма

Пожарные вентиляторы

P 30-R

Дымовые клапаны

P 30-R

Насосы пожарной воды

мин. P 30-R

Открытие дверей

Зависит от выбранного типа, обычно P 15-R

Закрытие дверей

Зависит от выбранного типа, обычно P 15-R

Радиооповещение

P 30-R

Аварийное освещение

Согласно чешским нормам

P 15-R – P 60-R(PH 60-R)

Согласно европейским нормам

P 60-R (PH 60–R)

Климатическая техника

Выключение климатической техники

P 15-R

Пожарный лифт

P 45-R (PH 45-R)

Эвакуационный лифт

P 45-R (PH 45-R)

Отверстия для подвода воздуха

Зависит от выбранного типа, обычно P 15-R – P 30-R

Вентиляторы

Для вентиляции защищенных эвакуационных путей

P 15-R – P 60-R(PH 60-R)

Таблица обычно требуемых классификаций

для избранных примеров инсталляции пожароустойчивых трасс к обеспечению пожарной безопасности сооружений,

согласно норме ČSN 730848 – кабельная проводка с функциональной целостностью

Специфика использования норм к проволочным лоткам

Испытательное предписание ZP 27/2008, к сожалению, пока не рассматривает проволоч-

ные лотки и для стандартной установки кабельной трассы предлагает только варианты

из цельных лотков (напр., систему LINEAR) и кабельные лотки лестничного типа. По этой

причине в данный момент нельзя получить на проволочную кабельную систему класси-

фикацию согласно стандартным показателям (т.н. Стандартное выполнение монтажа), по-

тому что такой возможности норма не предлагает. Хотя тест функциональной целостности,

проведенный и согласно кривой «P», кабельные лотки MERKUR 2 успешно прошли в 2011

г. и повторно в 2013 г.

Система MERKUR 2 с точки зрения теста функциональной

целостности и их последствий на реальное использование.

С точки зрения реального использования системы М2, на практике существуют по отно-

шению к актуально действующим нормам только два ограничения, которые не являются

настолько принципиальными, как могло бы казаться на первый взгляд.

1. Использование кабелей

Стандартный монтаж в отличие от нестандартного допускает использование любых кабе-

лей, отвечающих сами по себе предписанным параметрам пожароустойчивости. Класси-

фикация нестандартного монтажа относится всегда исключительно к тому типу кабелей,

с которыми она была тестирована.

Система М2 прошла все тесты с инсталляцией кабелей PRAKAB, NKT и ELKOND (SK), которые

в наших условиях являются самыми доступными, самыми распространенными и, с точки

зрения экономики, самыми эффективными типами кабелей. В большинстве случаев дан-

ный тип кабелей выбирают для инсталляции или изначальный тип кабелей можно полно-

стью заменить ими.

2. Температурная кривая и максимально

достигаемая температура

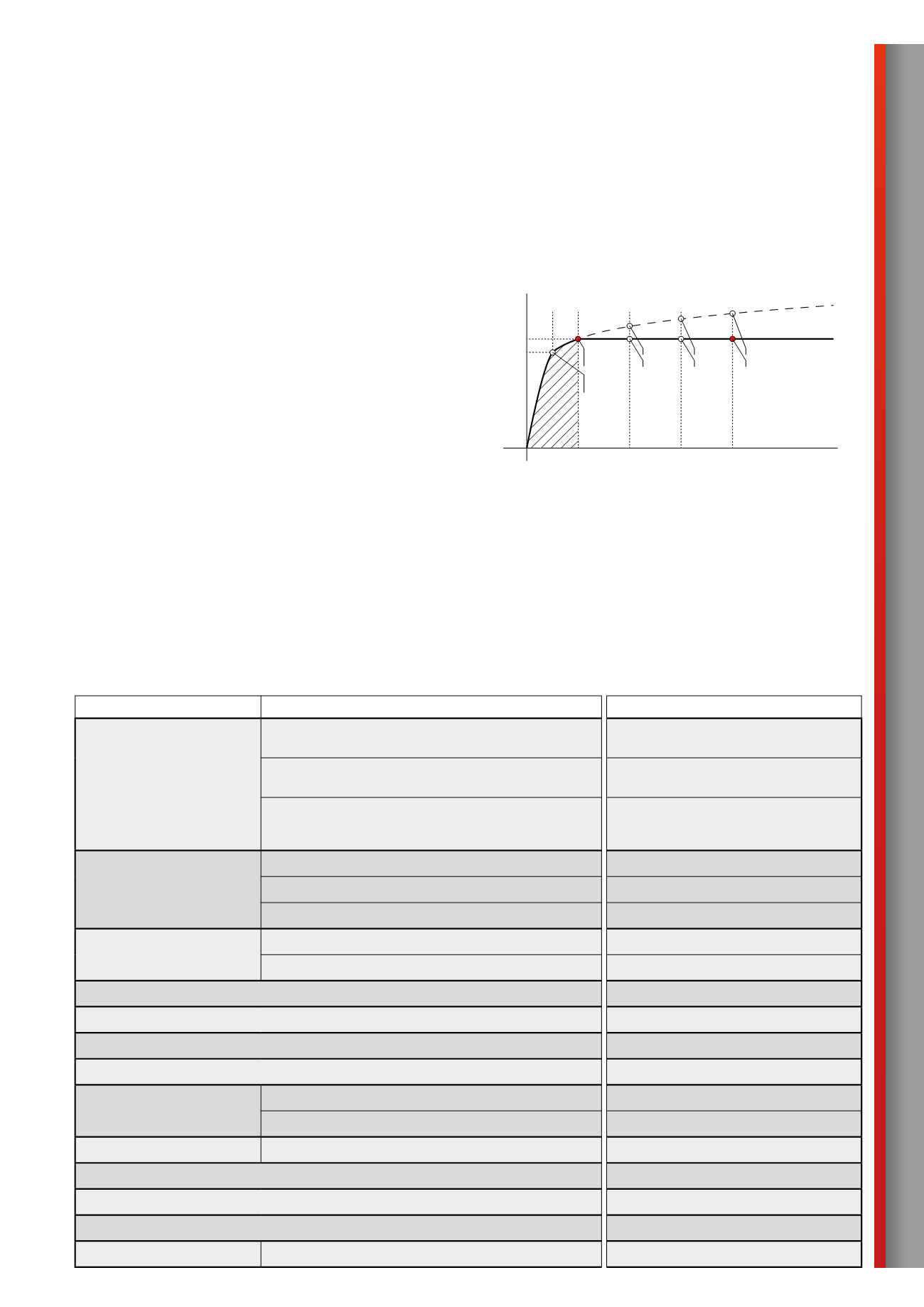

Обычно требуемые классификации для кабельных трасс бывают определены по отношению

к температурной кривой «P» (см. таблица на следующей странице). Тестирование функци-

ональной целостности системы М2 прошло согласно температурной кривой «PH». Темпе-

ратурные кривые «P» и «PH» очень похожи друг на друга (см. рис. ниже). До 30-ой минуты

теста обе кривые тождественны и только потом их линии расходятся. В то время, когда кри-

вая «P» и дальше свободно вырастает, кривая «PH» переходит в стагнацию на температуре

842 °С, которой она достигла именно на 30-ой минуте теста.

Из опыта при реализации трасс с требованием функциональной целостности во время

пожара (см. таблица ниже) видно, что для существенной части применения достаточна

пожароустойчивость трассы 30 минут и менее. Это значит, что в данных случаях требова-

ния сооружения выполняются как стандартным, так и нестандартным монтажом, причем

с точки зрения экономики и применения нестандартный монтаж однозначно выгоднее (см.

сравнение на следующей странице).

t [мин.]

739 °C

P 15

PH 15-R

842 °C

кривая температурыP

15 мин.

30 мин.

60 мин.

90 мин.

120 мин.

T [°C]

кривая температурыPH

P 60

PH 30-R

PH 60-R

P 90

PH 90-R

P 120

PH 120-R

P 30
