normová a nenormová montáž
ЛИМИТЫ МОНТАЖА
макс. расстояние между точками крепления
1 000 мм
макс. расстояние захватов SONAP
(или прикреплено на каждой третьей
поперечине)
300 мм
макс. длина вертикального участка трассы
при длинных вертикальных инсталляциях
необходимо разделить трассу захватными
загибами (см. рисунок) или использовать сер-
тифицированную инсталляционную коробку
с облегчением кабелей в растяжении
3 500 мм
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50 - 300 /50 - 100
ARK-2
x
1
cоединитель SZM 1
ARK-2
x
3010
полка PZMP 100 - 300
ARK-2
x
62
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
полка PZMP
300
мм
min.
1
2
выполнение захватных загибов на
вертикальной трассе
В качестве альтернативы можно
использовать специальное решение
захватных загибов других произ-
водителей, например, коробка
облегчения растяжения ZSE90.

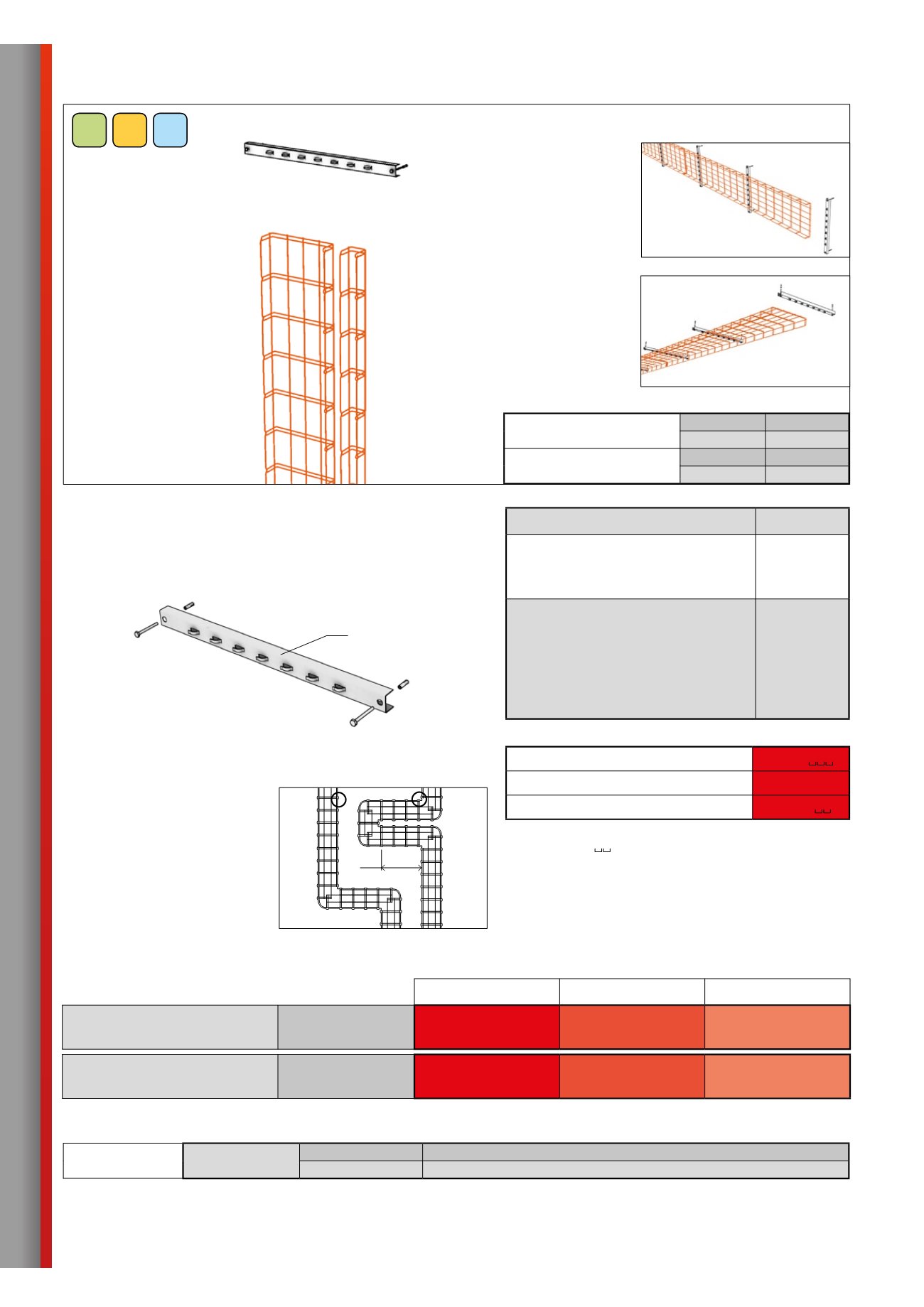

Монтаж на плоскости (стояковый)
НЕСТАНДАРТНЫЙ
| на полках PZMP
Используется для вертикального ведения трасс в одномили более параллельных
каналах лотков на вертикальных поверхностях сооружения. Кабель должен
всегда быть прикреплен в лотках захватами SONAP. Этот тип монтажа можно
использовать также и в горизонтальном направлении, а также к ведению трассы
под потолком (см. рисунки).
использование монтажа горизонтально
использование монтажа под потолком
Функциональная целостность согласно кривой температуры «PH»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
Prakab
PH 120-R
PS
842
120
E 30
слаботочная
Prakab
PH 120-R
PS
842
120
E 30
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„PH“
высота боковой стенки 50 мм
силовая
до 15 кг
*
слаботочная
до 15 кг
*
высота боковой стенки 100 мм
силовая
до 15 кг
*
слаботочная
до 15 кг
*
( * )
см. таблица на стр. 16
Кабели, использованные при тестировании:
производитель
тип проводки
кабели, использованные при тестировании
кривая постоянной
температуры «PH»
Prakab
силовая
тип PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
60
