ЛИМИТЫ МОНТАЖА
только для лотков M2 50 – 100/50 и M2 100/100
макс. два этажа лотков, могут быть различно комбинированы
(держатель/полка)
макс. расстояние шпилек
1 000 мм
макс. нагрузка одной шпильки
25 кг/м
мин. расстояние этажей в случае многократ-
ного монтажа трасс на одной шпильке
300 мм
кабели желательно прикрепить к лотку захватами SONAP в на-
чале и в конце каждого загиба
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток M2 50-100/50 и M2 100/100
ARK-2
x
1
соединитель SZM 1
ARK-2
x
3010
полка PZMP 100
ARK-2
x
6210
держатель DZM 13
ARK-2
x
4130
шпилька M8
ARK-2
x
9021
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер

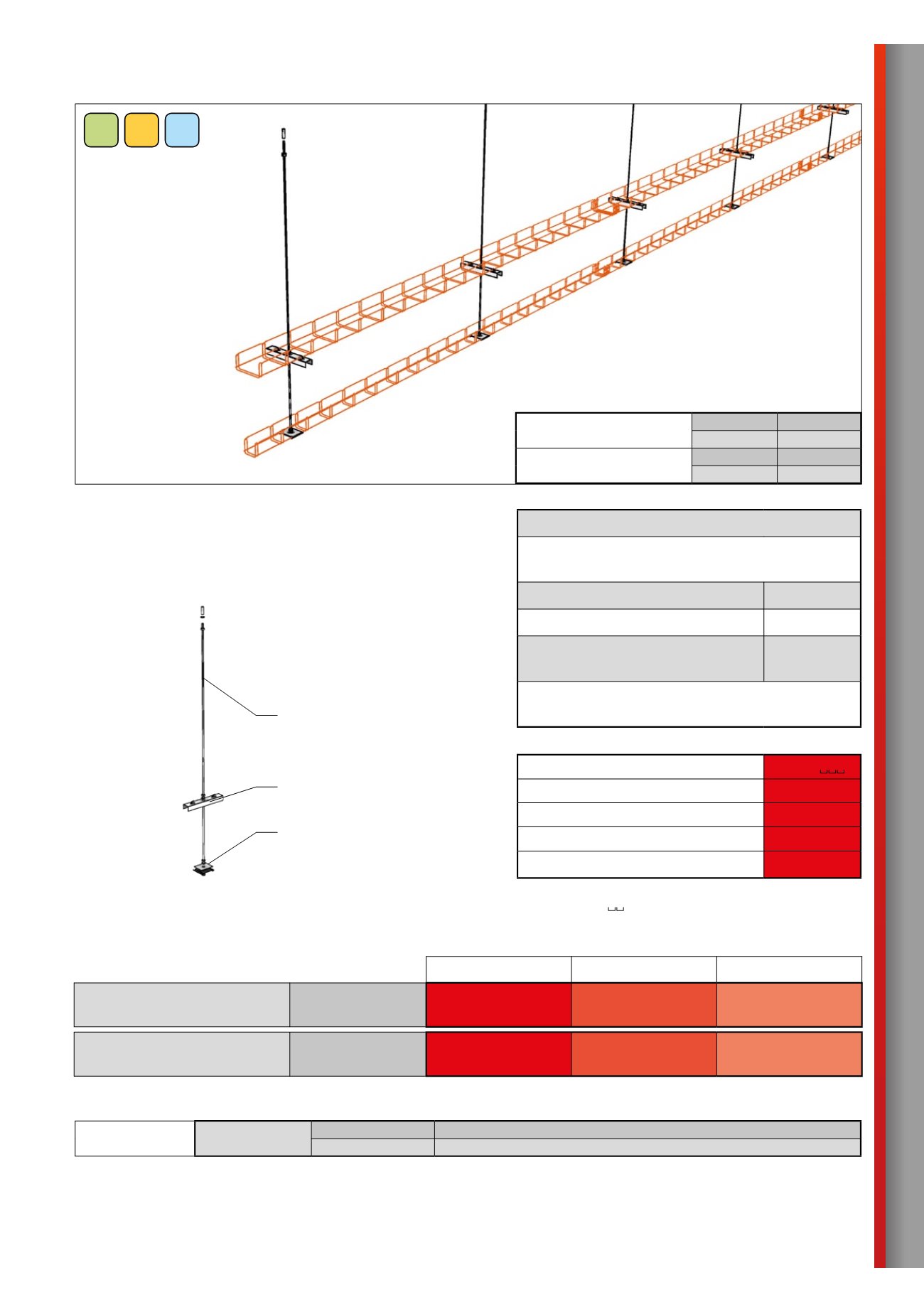

Пространственный
НЕСТАНДАРТНЫЙ
подвесной монтаж | на шпильках
Используется для пространственного ведения трасс, закрепленных в потолке.
Шпилька закреплена металлическими дюбелями непосредственно в бетонном
потолке и лотки к ней прикреплены с помощью полки PZMP 100 или держателя
DZM 13.
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„PH“
высота боковой стенки 50 мм
силовая
до 6 кг
*
слаботочная
до 6 кг
*
высота боковой стенки 100 мм
силовая
до 8 кг
*
слаботочная
до 8 кг
*
Функциональная целостность согласно кривой температуры «PH»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
Prakab
PH 120-R
PS
842
120
E 30
слаботочная
Prakab
PH 120-R
PS
842
120
E 30
( * )
см. таблица на стр. 16
Кабели, использованные при тестировании:
производитель
тип проводки
кабели, использованные при тестировании
кривая постоянной
температуры «PH»
Prakab
силовая
тип PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
шпилька M8
полка PZMP 100
для лотков шириной 100 мм
держатель DZM 13
для лотков шириной 50 мм и 150 мм
