67 / 94
консоль NZM
стойка STPM
funkcionalita požárně odolných kabelových tras
Настенный
НЕСТАНДАРТНЫЙ

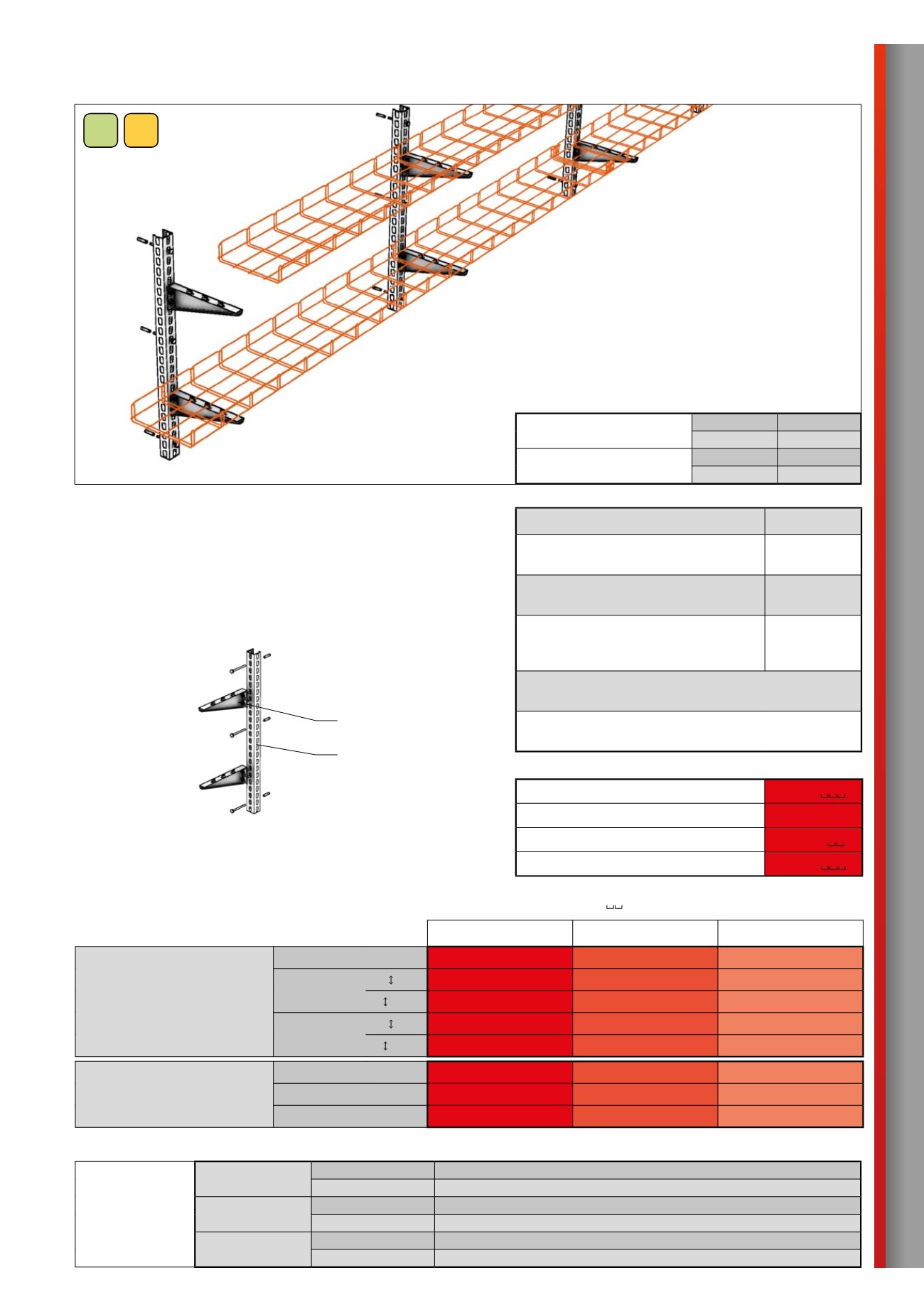

монтаж объединенный | на стойках STPM
Используется для горизонтального ведения одного или более этажей кабельных
трасс по вертикальным поверхностям сооружения. Возможно использовать для
ведения трасс с большей нагрузкой, закрепленных в кладке с более тяжелым
креплением.
ЛИМИТЫ МОНТАЖА
макс. расстояние между полками
1 000 мм
макс. расстояние между точками крепления
на стойке
400 мм
макс. количество этажей/рядов кабельных
лотков
3
минимальное расстояние между консолями
на стойке (на стойке STPM 300 может быть рас-
положен только один этаж лотковых трасс)
300 мм
кабели желательно прикрепить к лотку захватами SONAP
в начале и конце каждого загиба
взвешенное распределение нагрузки консолей так, чтобы точка
нагрузки была как можно ближе к основанию консоли
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50 - 500/50 - 100
ARK-2
x
1
соединитель SZM 1
ARK-2
x
3010
консоль NZM 50 - 500
ARK-2
x
50
стойка STPM
ARK-227
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
Функциональная целостность согласно кривой температуры «P»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
NKT
P 60-R
PS 60
E 60
Prakab
50 мм
P 60-R
PS 60
E 60
100 мм
P 30-R
PS 30
E 30
Elkond HHK
50 мм
P 30-R
PS 30
E 30
100 мм
P 15-R
PS 15
E 15
слаботочная
NKT
–
–
–
Prakab
P 60-R
PS 60
E 60
Elkond HHK
P 30-R
PS 30
E 30
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„P“
высота боковой стенки 50 мм
силовая
16 кг
слаботочная
16 кг
высота боковой стенки 100 мм
силовая
20 кг
слаботочная
20 кг
Кабели, использованные при тестировании:
тип проводки
кабели, использованные при тестировании
стандартнaя
температурная кривая„P“
NKT cables
силовая
тип NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная
не производится производителем
Prakab
силовая
тип PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
силовая
тип 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
слаботочная
тип SHXKFH-V180 Lg P90-R B2ca s1d1a1
67
MERKUR 2
гальваническое
цинкование
O
