ЛИМИТЫ МОНТАЖА
макс. расстояние шпилек 1 000 мм
макс. нагрузка одной пары шпилек 50 кг
макс. количество этажей/рядов кабельных
лотков 3
мин. высотное расстояние полок в случае
многократного монтажа трасс
300 мм
кабели желательно прикрепить к лотку захватами SONAP
в начале и в конце каждого загиба
взвешенное распределение нагрузки на полках так, чтобы нагрузка
была равномерно распределена между обоимишпильками каждой
пары
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ код заказа
лоток MERKUR 2 50 - 500/50 - 100 ARK-2x1
соединитель SZM 1 ARK-2x3010
полка PZMP 100 - 500 ARK-2x62
шпилька M8 ARK-2x9021
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
полка PZMP
шпилька M8

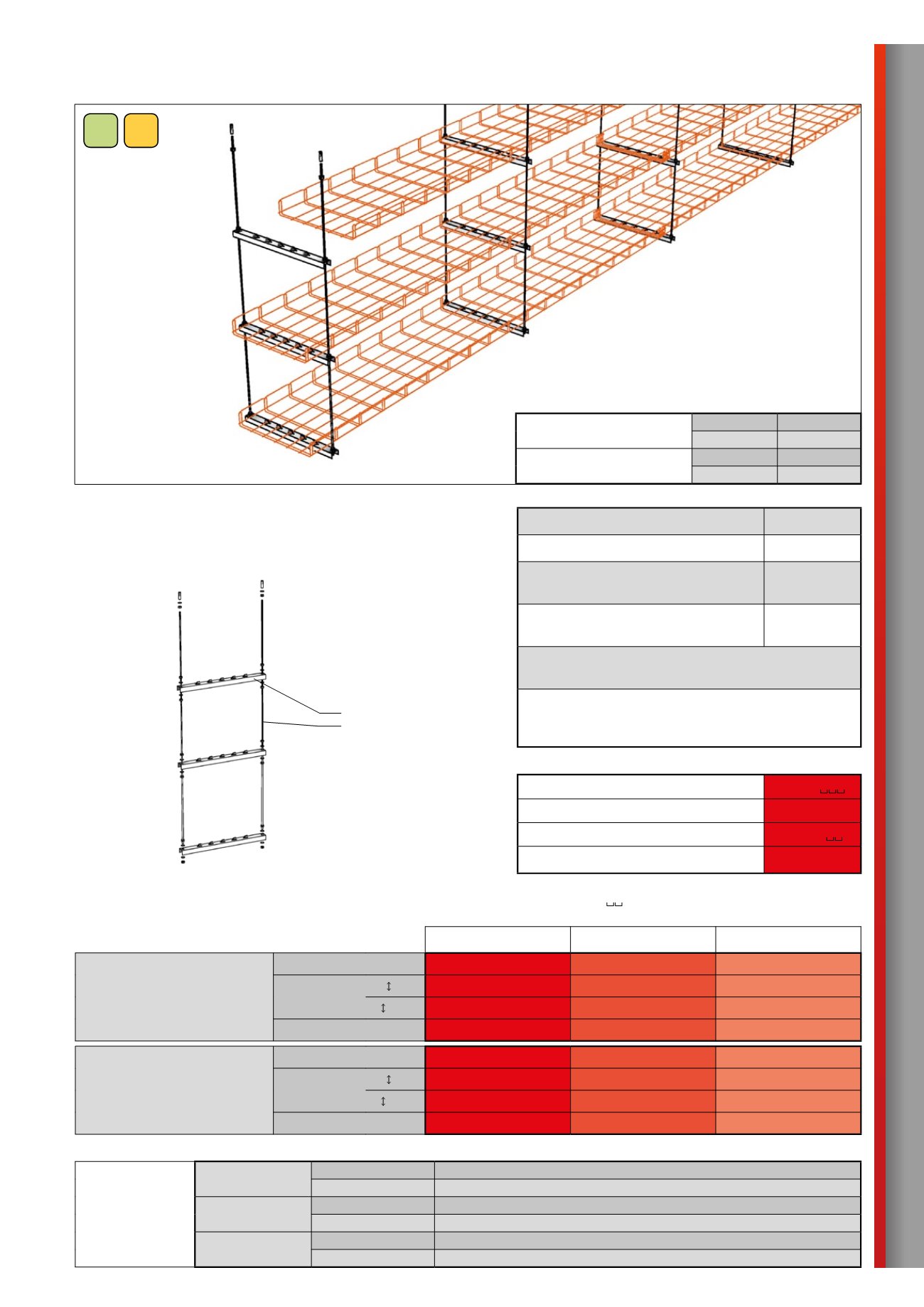

Пространственный НЕСТАНДАРТНЫЙ монтаж | на парах шпилек
Используется для пространственного ведения трасс, закрепленных в потолке.
Кабельные трассы могут быть инсталлированы в одном или более параллельных
каналов лотков.
Выходит из обычного пространственного монтажа на шпильках.
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ „P“
высота боковой стенки 50 мм
силовая 15 кг
слаботочная 15 кг
высота боковой стенки 100 мм
силовая 15 кг
слаботочная 15 кг
Функциональная целостность согласно кривой температуры «P»
в классификации согласно нормам: ZP 27/2008 STN 92 0205:2012 DIN 4102-12:1998-11
силовая
NKT P 90-R PS 90 E 90
Prakab
50 мм P 90-R PS 90 E 90
100 мм P 60-R PS 60 E 60
Elkond HHK – – –
слаботочная
NKT – – –
Prakab
50 мм P 90-R PS 90 E 90
100 мм – – –
Elkond HHK P 90-R PS 90 E 90
Кабели, использованные при тестировании: тип проводки кабели, использованные при тестировании
стандартнaя
температурная кривая„P“
NKT cables
силовая тип NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная не производится производителем
Prakab
силовая тип PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK (SK)
силовая тип 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
слаботочная тип SHXKFH-V180 Lg P90-R B2ca s1d1a1 71
MERKUR 2
гальваническое
цинкование
O
