Максимальная устойчивость кабельной трассы определяется устойчивостью самого слабого элемента инсталляции.

Поэтому необходимо помнить о том, что и очень устойчивое выполнение кабельной трассы может обесценить ис-

пользование неподходящих или некачественных кабелей, неподходящее или некачественное выполнение крепле-

ний к сооружению, ведение трассы по рискованному месту и другие аспекты проекта и монтажа кабельных трасс.

Часто забываемые обстоятельства

Очень важно обращать достаточное внимание на правильный выбор и проведение прикрепления несущих эле-

ментов к сооружению (например, болты с металлическими дюбелями).

В случае необходимости мы готовы предложить вам надлежащий способ крепления несущих элементов кабель-

ной трассы, согласно актуальным требованиям сооружения.

Закрепление в сооружении

Для кабельных трасс с требованием к функциональной целостности при пожаре необходимо использовать

надлежащий инсталляционный материал. При реализации трасс в рамках системы MERKUR 2 возможно

выгодно использовать инсталляционные коробки тип 8117 PO16 (производитель Kopos Kolín), с классификацией

P 60‑R. Данный тип коробок можно использовать ко всем проволочным лоткам на силовых трассах. Коробки не

классифицированы для слаботочной проводки.

Дополнительный инсталляционный материал для трасс с функциональной целостностью

Рекомендуем, чтобы представители монтажных фирм консультировались по отдельному применению

кабелей и несущих элементов с технико-коммерческим менеджером компании Arkys, s.r.o. – см. контакт по

регионам на

www.arkys.cz

L

L

1

3

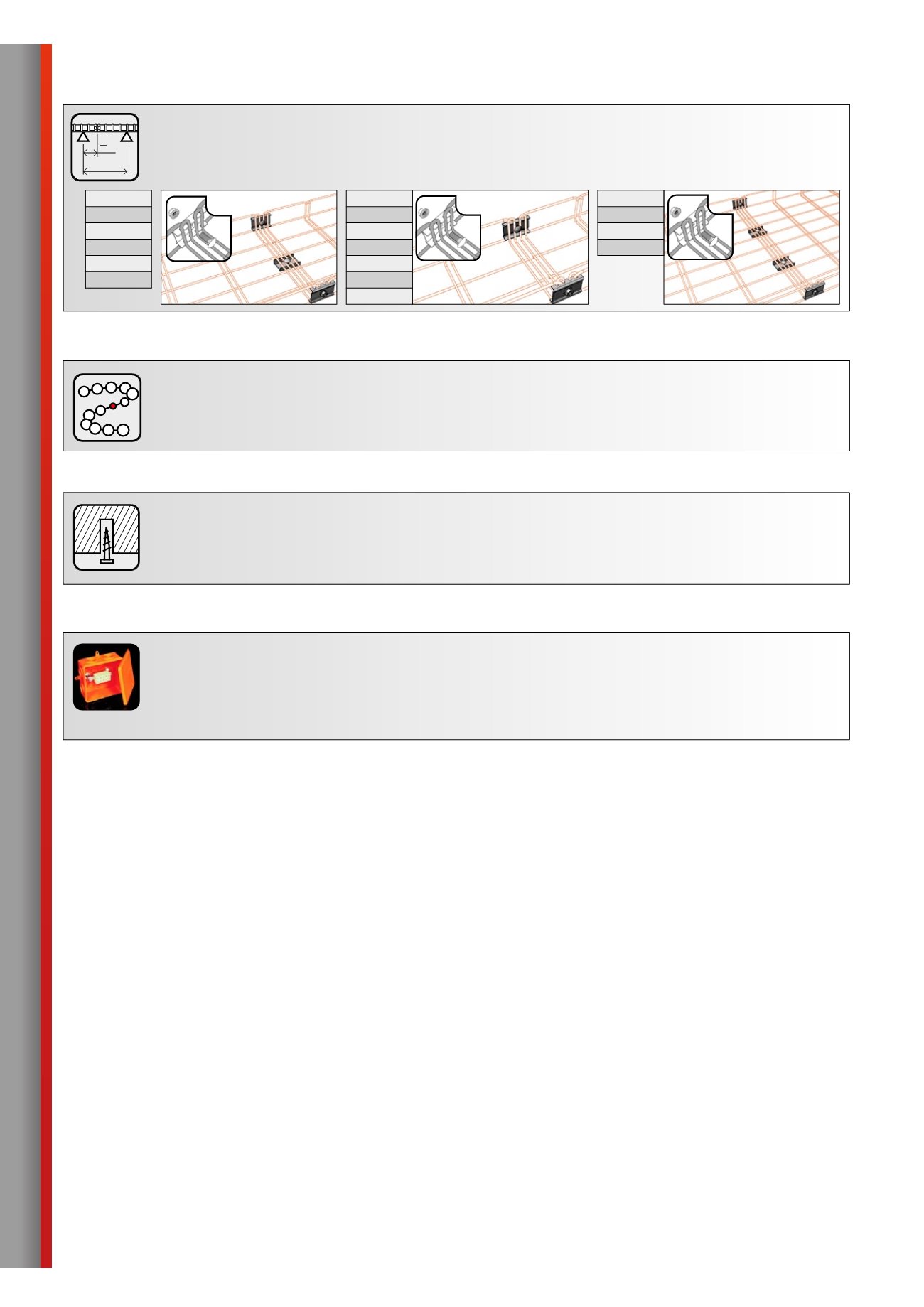

Соединение кабельных лотков соединителями SZM 1

2

×

M2 50/50

M2 100/50

M2 150/50

M2 200/50

M2 100/100

M2 50/50 G

M2100/100G

4

×

M2 400/50

M2 500/50

M2 400/100

M2 500/100

3

×

M2 250/50

M2 300/50

M2 150/100

M2 200/100

M2 250/100

M2 300/100

Для соблюдения заявленных значений необходимо использовать правильное количество соединителей в позициях

согласно рисунку.

Декларированные значения несущей способности лотков обусловлены определенным проведением их соедине-

ний. В противном случае мы не гарантируем соблюдение заявленной несущей способности.
