ЛИМИТЫ МОНТАЖА
монтаж утвержден только для лотка M2 50/50
макс расстояние между полками
1 250 мм
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50/50
ARK-2
x
1110
соединитель SZM 1
ARK-2
x
3010
держатель DZM 12
ARK-2
x
4120
(x) обозначает позицию, определяющую тип поверхностной обработки
держатель DZM 12
Настенный
НЕСТАНДАРТНЫЙ

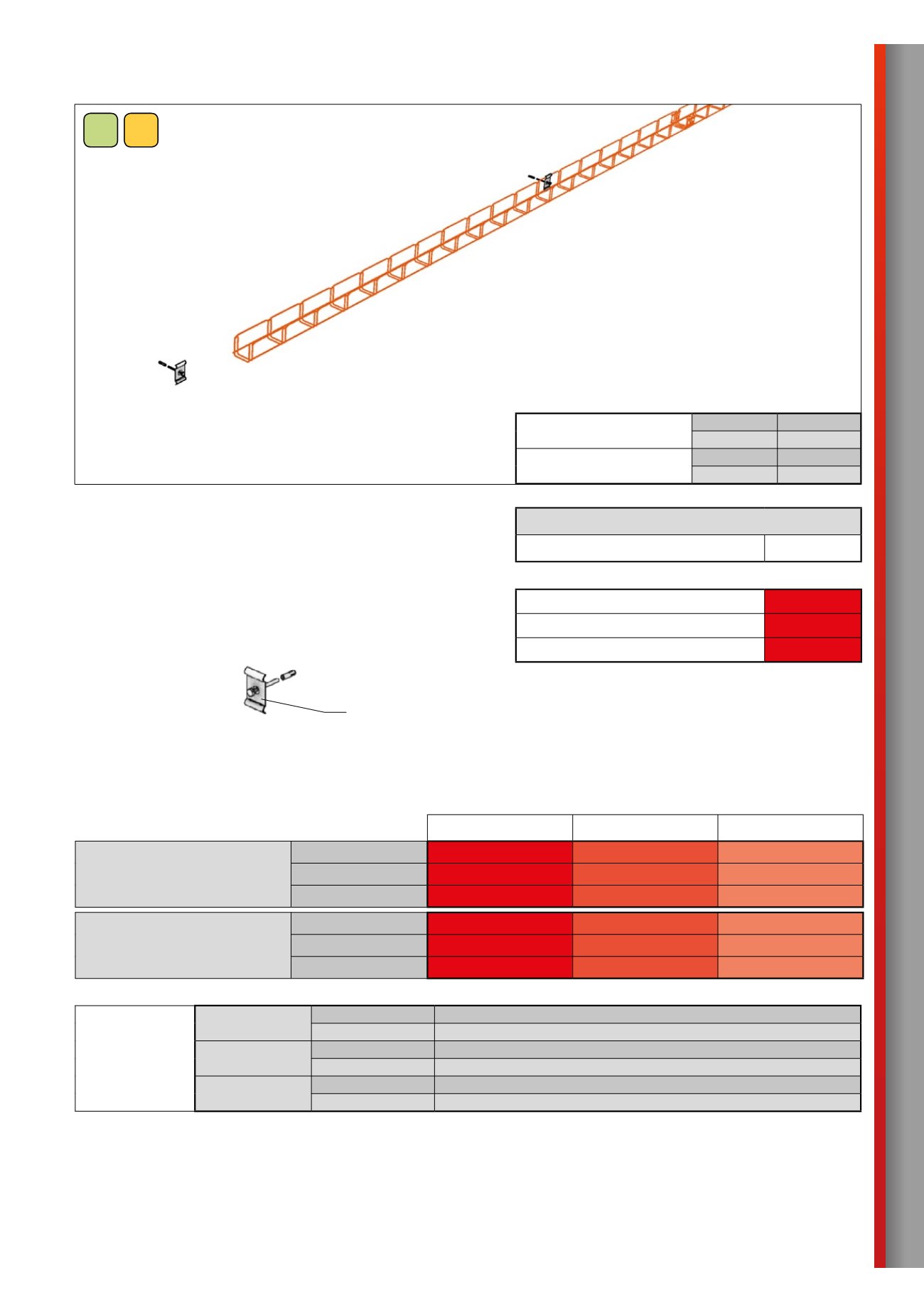

монтаж LIGHT | на держателях DZM 12
Используется для горизонтального ведения одного или более этажей кабель-
ных трасс по вертикальным поверхностям сооружения. Утвержден только для
лотка M2 50/50 и выгоден главным образом как экономическое решение про-
стых трасс коммуникационных кабелей.
Функциональная целостность согласно кривой температуры «P»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
NKT
–
–
–
Prakab
P 90-R
PS 90
E 90
Elkond HHK
P 60-R
PS 60
E 60
слаботочная
NKT
–
–
–
Prakab
P 60-R
PS 60
E 60
Elkond HHK
P 90-R
PS 90
E 90
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„P“
высота боковой стенки 50 мм
силовая
3 кг
слаботочная
3 кг
высота боковой стенки 100 мм
силовая
3 кг
слаботочная
3 кг
Кабели, использованные при тестировании:
тип проводки
кабели, использованные при тестировании
стандартнaя
температурная кривая„P“
NKT cables
–
–
слаботочная
не производится производителем
Prakab
силовая
тип PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
силовая
тип 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
слаботочная
тип SHXKFH-V180 Lg P90-R B2ca s1d1a1
69
MERKUR 2
гальваническое
цинкование
O
