normová a nenormová montáž
ЛИМИТЫ МОНТАЖА
макс. расстояние между полками
1 000 мм
макс. расстояние захватов SONAP (или прикре-
плено на каждой третьей поперечине)
300 мм
макс. длина вертикального участка трассы:
при длинных вертикальных инсталляциях
необходимо разделить трассу захватными
загибами (см. рисунок) или использовать сер-
тифицированную инсталляционную коробку
с облегчением кабелей в растяжении
3 500 мм
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50 - 300 /50 – 100
ARK-2
x
1
соединитель SZM 1
ARK-2
x
3010
полка PZMP 100 - 300
ARK-2
x
62
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
полка PZMP
300
мм
min.
1
2
выполнение захватных загибов на
вертикальной трассе
В качестве альтернативы можно
использовать специальное реше-
ние захватных загибов других про-
изводителей, например, коробка
облегчения растяжения ZSE90.

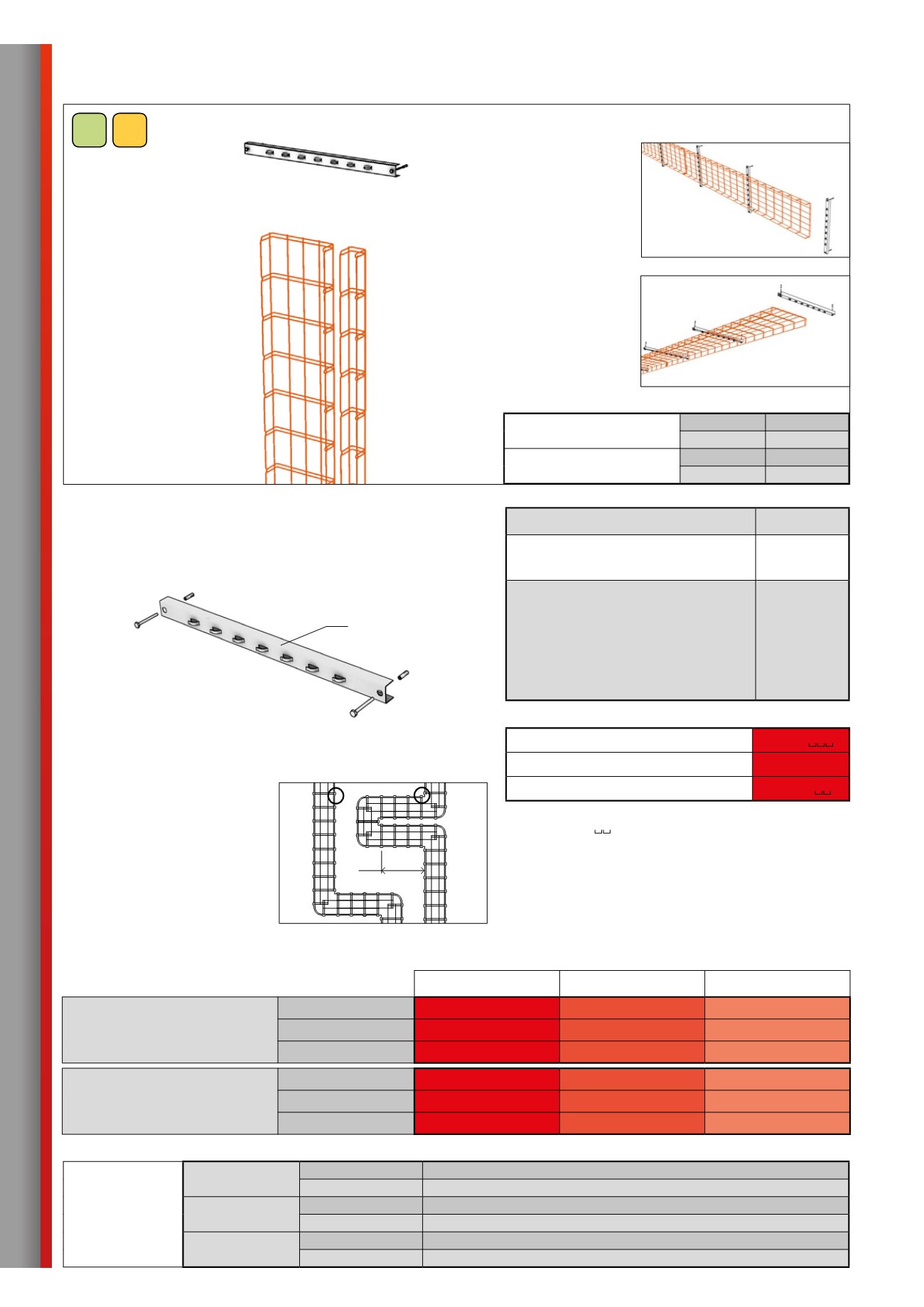

Монтаж на плоскости (стояковый)
НЕСТАНДАРТНЫЙ
| на полках PZMP
Используется для вертикального ведения трасс в одномили более параллельных
каналах лотков на вертикальных поверхностях сооружения. Кабель должен
всегда быть прикреплен в лотках захватами SONAP. Этот тип монтажа можно
использовать также и в горизонтальном направлении, а также к ведению трассы
под потолком (см. рисунки).
использование монтажа горизонтально
использование монтажа под потолком
Функциональная целостность согласно кривой температуры «P»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
NKT
P 90-R
PS 90
E 90
Prakab
P 30-R
PS 30
E 30
Elkond HHK
P 60-R
PS 60
E 60
слаботочная
NKT
–
–
–
Prakab
P 30-R
PS 30
E 30
Elkond HHK
P 90-R
PS 90
E 90
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„P“
высота боковой стенки 50 мм
силовая
10 кг
слаботочная
10 кг
высота боковой стенки 100 мм
силовая
10 кг
слаботочная
10 кг
Кабели, использованные при тестировании:
тип проводки
кабели, использованные при тестировании
стандартнaя
температурная кривая„P“
NKT cables
силовая
тип NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная
не производится производителем
Prakab
силовая
тип PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
силовая
тип 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
слаботочная
тип SHXKFH-V180 Lg P90-R B2ca s1d1a1
