ЛИМИТЫ МОНТАЖА
макс. расстояние между полками
1 000 мм
максимальная нагрузка одной стойки
100 кг
макс. количество этажей/рядов кабельных
лотков
3
при инсталляции большего количества вы-
сотных уровней трасс на стойке минимальное
расстояние между ними должно быть
300 мм
кабели желательно прикрепить к лотку захватами SONAP
в начале и в конце каждого загиба
симметричное и взвешенное распределение нагрузки на стойке,
чтобы она не сгибалась от несимметричной нагрузки
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ
код заказа
лоток MERKUR 2 50 - 500/50 - 100
ARK-2
x
1
соединитель SZM 1
ARK-2
x
3010
консоль NZM 50 - 500
ARK-2
x
50
стойка STPM
ARK-2
x
7
вставка укрепления стойки SVSM
ARK-218958
держатель DZM STP
ARK-2
x
4300
держатель DZM STPU
ARK-2
x
4310
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
держатель DZM STPU
держатель DZM STP
стойка STPM
консоль NZM
демонстрация монтажа
использованный
соединительный материал:
4 болта с квадратным
подголовником M8x20
4 шайбы M10
4 гайки M8
Пространственный
НЕСТАНДАРТНЫЙ

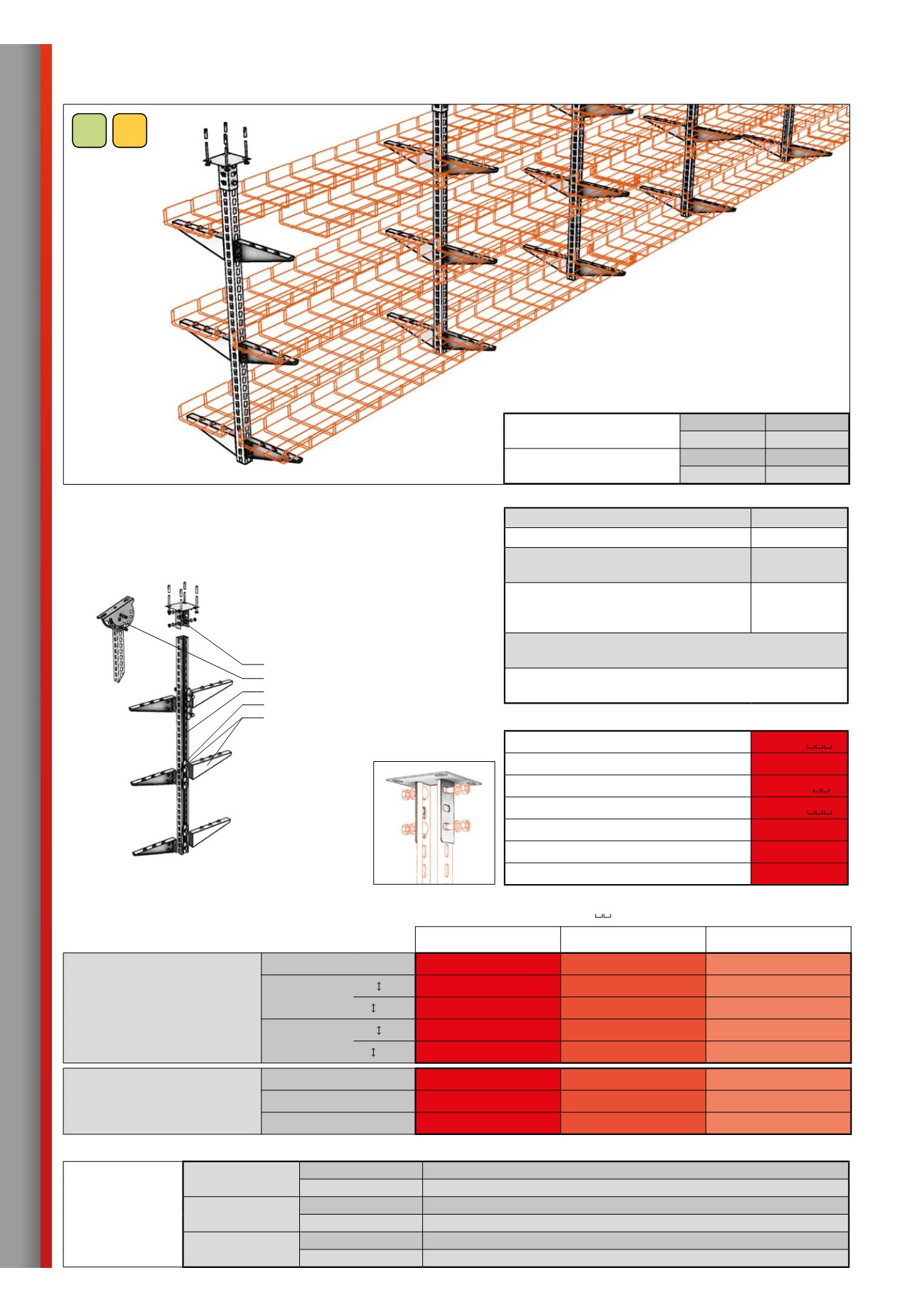

монтаж подвесной | на стойках STPM
Используется для пространственного ведения трасс, укрепленных на
потолке. Кабельные трассы могут быть инсталлированы в одном или более
высотных уровнях на стойке. Этот способ очень выгоден для сложных трасс
с пространственным перекрещиванием.
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ
„P“
высота боковой стенки 50 мм
силовая
16 кг
слаботочная
16 кг
высота боковой стенки 100 мм
силовая
20 кг
слаботочная
20 кг
Функциональная целостность согласно кривой температуры «P»
в классификации согласно нормам:
ZP 27/2008
STN 92 0205:2012
DIN 4102-12:1998-11
силовая
NKT
P 60-R
PS 60
E 60
Prakab
50 мм
P 60-R
PS 60
E 60
100 мм
P 30-R
PS 30
E 30
Elkond HHK
50 мм
P 30-R
PS 30
E 30
100 мм
P 15-R
PS 15
E15
слаботочная
NKT
–
–
–
Prakab
P 60-R
PS 60
E 60
Elkond HHK
P 30-R
PS 30
E 30
Кабели, использованные при тестировании:
тип проводки
кабели, использованные при тестировании
стандартнaя
температурная кривая„P“
NKT cables
силовая
тип NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная
не производится производителем
Prakab
силовая
тип PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная
тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK
(SK)
силовая
тип 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
слаботочная
тип SHXKFH-V180 Lg P90-R B2ca s1d1a1
вставка укрепления стойки SVSM
