ЛИМИТЫ МОНТАЖА
только для лотков M2 50 – 150/50
макс. три этажа лотков, могут быть различно комбинированы
(держатель/полка)
макс. расстояние шпилек 1 000 мм
макс. нагрузка одной шпильки 25 кг/м
мин. расстояние этажей в случае
многократного монтажа трасс на одной
шпильке
300 мм
кабели желательно прикрепить к лотку захватами SONAP
в начале и в конце каждого загиба
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ код заказа
лоток M2 M2 50-150/50 ARK-2x1
соединитель SZM 1 ARK-2x3010
полка PZMP 100 ARK-2x6210
держатель DZM 13 ARK-2x4130
шпилька М8 ARK-2x9021
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер

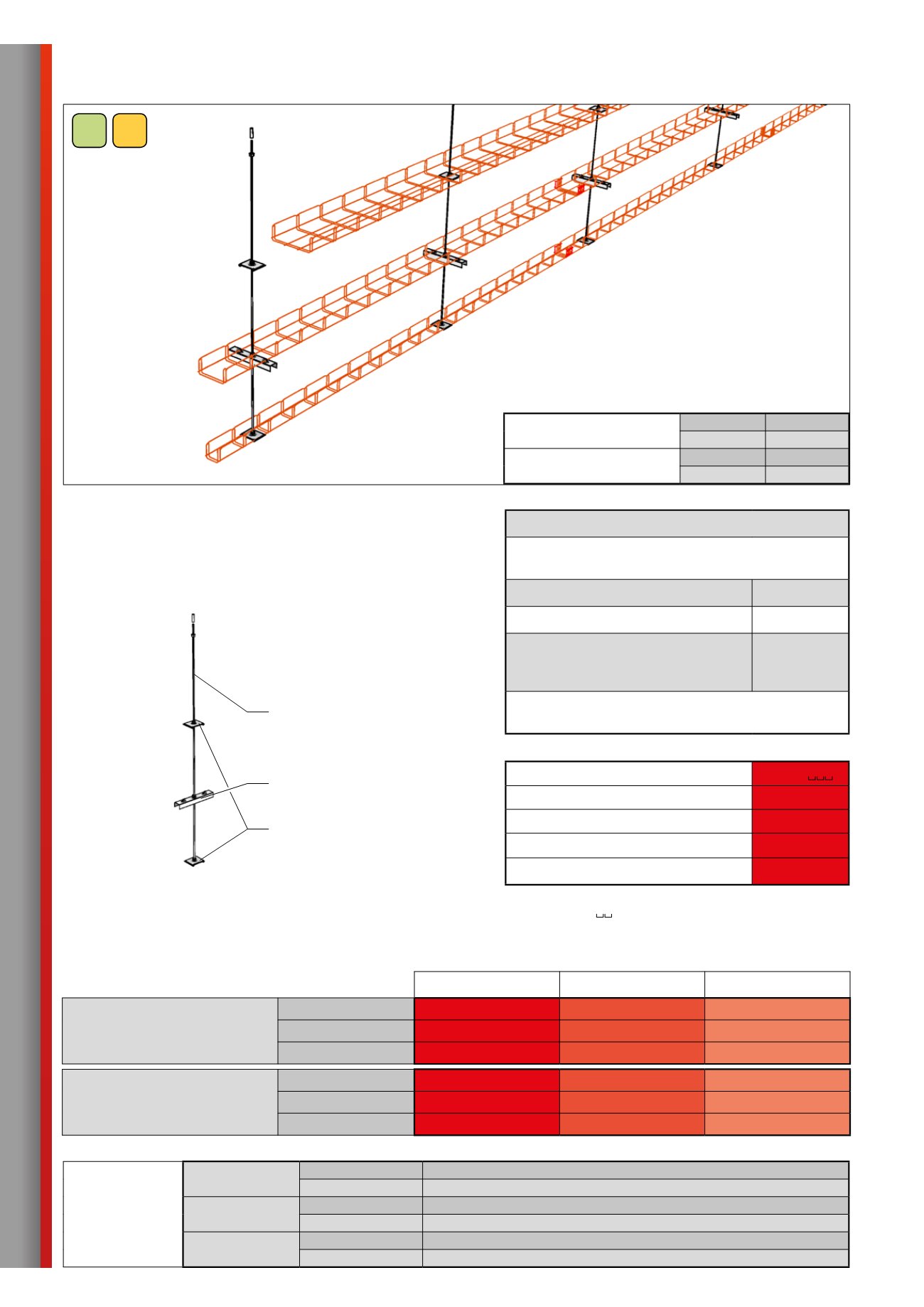

Пространственный НЕСТАНДАРТНЫЙ монтаж | на шпильках
Используется для пространственного ведения трасс, закрепленных на потолке.
Шпилька закрепленa через металлические дюбеля непосредственно в бетонном
потолке и лотки к нему прикреплены с помощью полки PZMP 100 или держателя
DZM 13.
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ „P“
высота боковой стенки 50 мм
силовая 7 кг
слаботочная 7 кг
высота боковой стенки 100 мм
силовая 7 кг
слаботочная 7 кг
Функциональная целостность согласно кривой температуры «P»
в классификации согласно нормам: ZP 27/2008 STN 92 0205:2012 DIN 4102-12:1998-11
силовая
NKT P 90-R PS 90 E 90
Prakab P 90-R PS 90 E 90
Elkond HHK P 15-R PS 15 E 15
слаботочная
NKT – – –
Prakab P 60-R PS 60 E 60
Elkond HHK P 90-R PS 90 E 90
Кабели, использованные при тестировании: тип проводки кабели, использованные при тестировании
стандартнaя
температурная кривая„P“
NKT cables
силовая тип NOPOVIC 1-CXKH-V FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная не производится производителем
Prakab
силовая тип PRAFlaDur 90 (N)HXH-J FE 180; P90-R, PS90, E90 B2ca s1d0a1
слаботочная тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Elkond HHK (SK)
силовая тип 1-CXKH-V P90-R, PS90, E90 B2ca s1d0a1
слаботочная тип SHXKFH-V180 Lg P90-R B2ca s1d1a1
шпилька M8
полка PZMP 100
для лотков шириной 100 мм
держатель DZM 13
для лотков шириной 50 и 150 мм
