консоль NZM
стойка STPM
funkcionalita požárně odolných kabelových tras

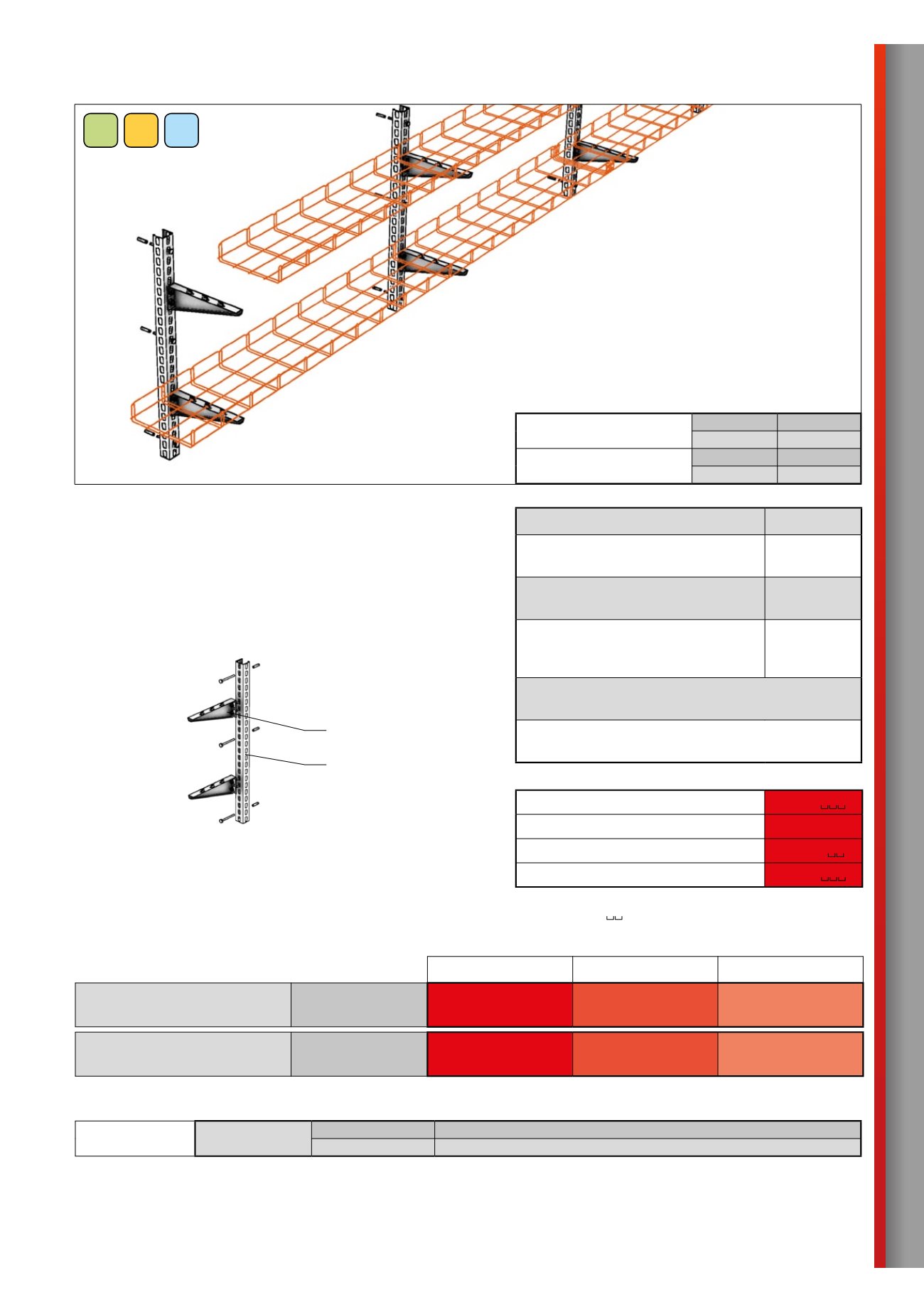

Настенный НЕСТАНДАРТНЫЙ монтаж объединенный | на консолях STPM
Используется для горизонтального ведения одного или более этажей кабельных
трасс по вертикальным поверхностям сооружения. Возможно для ведения трасс
с большей нагрузкой, закрепленных в кладке с более тяжелым креплением.
ЛИМИТЫ МОНТАЖА
макс. расстояние между точками крепления 1 000 мм
макс. расстояние между точками крепления
на стойке 400 мм
макс. количество этажей/рядов кабельных
лотков
3
минимальное расстояние между консолями
на стойке (на стойке STPM 300 может быть рас-
положен только один этаж лотковых трасс)
300 мм
кабели желательно прикрепить к лотку захватами SONAP
в начале и конце каждого загиба
взвешенное разложение нагрузки консолей так, чтобы точка на-
грузки была как можно ближе к основанию консоли
ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ код заказа
лоток MERKUR 2 50 - 500/50 - 100 ARK-2x1
cоединитель SZM 1 ARK-2x3010
консоль NZM 50 - 500 ARK-2x50
стойка STPM ARK-227
(x) обозначает позицию, определяющую тип поверхностной обработки
обозначает позицию, определяющую конкретный размер
Кабели, использованные при тестировании:
производитель тип проводки кабели, использованные при тестировании
кривая постоянной
температуры «PH»
Prakab
силовая тип PRADlaDur 1-CSKH-V 180; P30-R, PH-120-R, PS30, E30 B2ca s1d0
слаботочная тип PRAFlaGuard F SSKFH-V180; P90-R, PS90, E90 B2ca s1d0a1
Функциональная целостность согласно кривой температуры «PH»
в классификации согласно нормам: ZP 27/2008 STN 92 0205:2012 DIN 4102-12:1998-11
силовая Prakab PH 120-R PS842 120 E 30
слаботочная Prakab PH 120-R PS842 120 E 30
НАГРУЗОЧНАЯ СПОСОБНОСТЬ ТРАССЫ „PH“
высота боковой стенки 50 мм
силовая до 18 кг *
слаботочная до 18 кг *
высота боковой стенки 100 мм
силовая до 20 кг *
слаботочная до 20 кг *
( * ) см. таблица на стр. 16
гальваническое
цинкование
O A2
нержавеющая
стальAISI304
