Методы монтажа согласно:

ZP 27-2008, STN 92 0205 и DIN 4102-12

Поскольку на рынке находится больше поставщиков кабельных несущих систем и, конечно

же, больше производителей кабелей, то для упрощения методик испытания определены

основные кабельные трассы. При исполнении определенных требований согласно ZP 27-

2008, STN 92 0205 и DIN 4102-12 мы можем испытывать т.н. «стандартную» конструкцию,

которая технически «массивнее» (размеры меньше, стены толще и т.д.) или т.н. «нестан-

дартную» конструкцию.

Стандартная конструкция в предписаниях определена очень четко и

подробно. В случае кабельных лотков конструкция должна абсолют-

но точно исполнить следующие требования:

Если данные требования не исполнены – конструкция в любом из

параметров отличается, то она не является стандартной конструкци-

ей и рассматривается как нестандартная.

Если это возможно технически, т.е., главное, если возможна установ-

ка такого же типа кабелей (из-за доступности по срокам, выгодной

цены и т.д.), который был инсталлирован в испытательной камере

данного типа производителя кабельных лотков, то нестандартная

конструкция более выгодна.

С точки зрения функциональности кабельной трассы выбранный тип монтажа (стан-

дартный/нестандартный) не является существенным. Важно исполнение требований

к сроку функциональности. Выбранный тип кабельной трассы, который лучше всего

подходит для конкретного использования, зависит от проектировщика и фирмы-по-

ставщика.

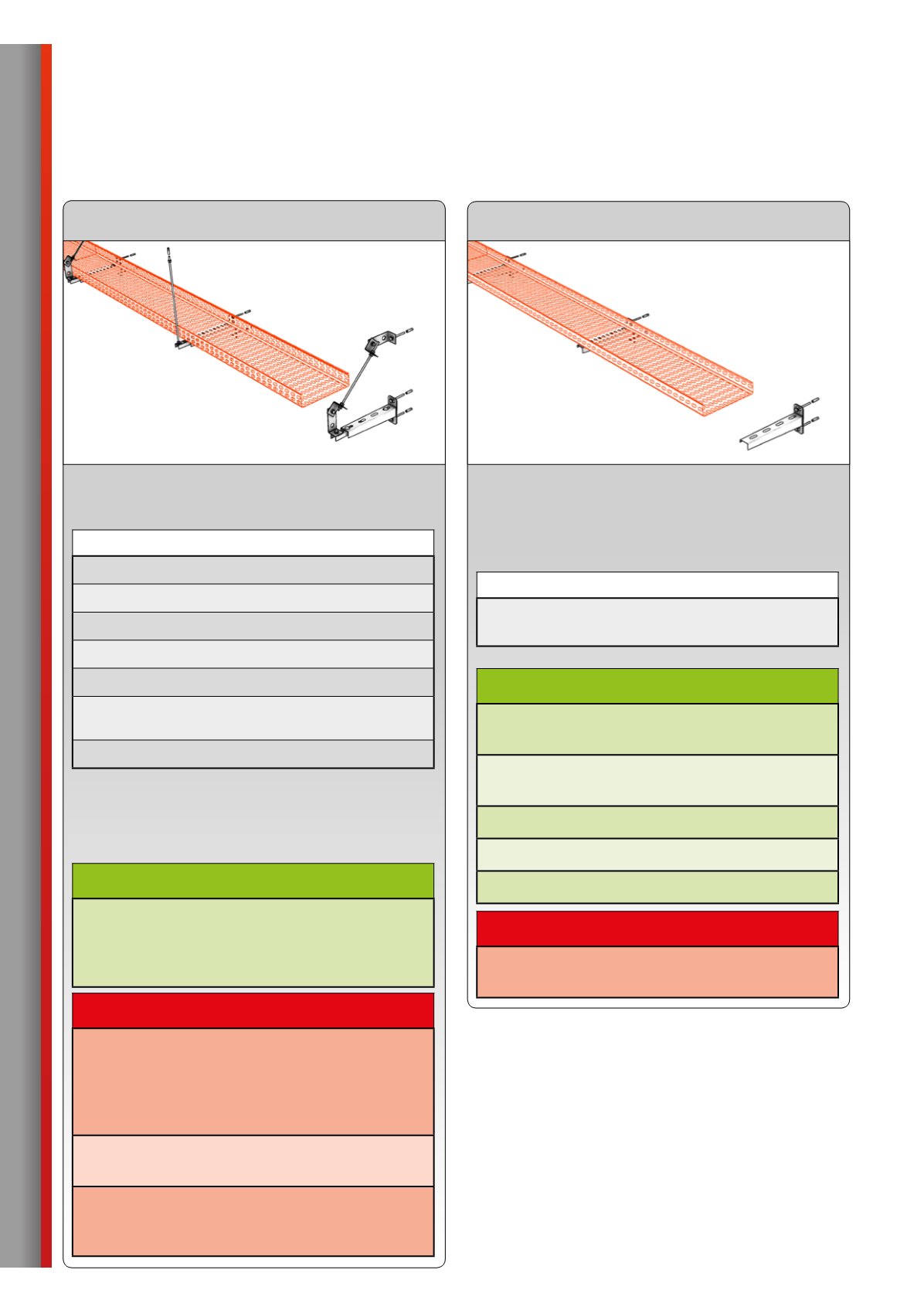

СТАНДАРТНЫЙ МОНТАЖ

НЕСТАНДАРТНЫЙ МОНТАЖ

ТРЕБОВАНИЯ НА ПРОВЕДЕНИЕ

СТАНДАРТНОГО

МОНТАЖА

ширина кабельного лотка не более 300 мм

высота боковой стенки лотка 60 мм (точно)

расстояние между консолями 1200 мм (точно)

толщина металлического листа 1,5 мм (точно)

доля перфорации кабельного лотка должна быть 15%±5%

свободные концы консолей должны быть укреплены с помощью

шпилек – этим будет обеспечено крепление кабельной трассы

максимальная нагрузка трассы 10 кг/м

ТРЕБОВАНИЕ НА ПРОВЕДЕНИЕ

НЕСТАНДАРТНОГО

МОНТАЖА

предписание не устанавливает никаких требований на нестан-

дартный монтаж

ПРЕИМУЩЕСТВА

возможность использовать кабели от производителя, с которым не производилось

само испытание. На стандартную конструкцию могут быть уложены любые кабели,

которые уже испытывались на стандартной конструкции и прошли испытания

функциональной целостности (согласно ZP 27/2008 и STN 92 0205:2010).

ПРЕИМУЩЕСТВА

большая нагрузочная способность кабельной трассы (у лотков LINEAR до 15 кг/м, а у

лотков MERKUR 2 до 20 кг/м)

большая вариативность инсталляции, например, в пространственном монтаже

использование полки, шпильки и т.д.

меньшая материальная затратность – экономия расходов

значительно более простой монтаж = экономия времени при инсталляции

больший выбор компонентов (прежде всего размеров лотков)

НЕДОСТАТКИ

основным недостатком стандартной конструкции по сравнению с нестандартной

конструкцией является большая материальная затратность при настенном монтаже

и прежде всего, значительно большая временная сложность при установке

кабельнойтрассы.Вобоихслучаяхэтоведеткболеевысокимфинансовымрасходам,

чем у сравнимой установки нестандартной конструкции.

невозможность нагрузить кабельную трассу кабелями более чем на 10 кг/м,

независимо от размера лотка и остальных элементов трассы

определенные лотки высотой 60 мм для большинства производителей являются

заказным/нетипичным производством, поэтому сроки поставки этих лотков

длиннее, чем, напр., у лотков высотой 50 или 100 мм

НЕДОСТАТКИ

необходимость использовать кабели того же производителя и типа, с которым

данный вид монтажа был сертифицирован

Пример настенного монтажа

функциональная целостность
