Connection rules

In order to meet the declared values, it is necessary to use the correct number of couplers in the positions according to the pictures. Declared values of tray capacity apply under the condition of prescribed installation of connection points. Otherwise, we do not guarantee the stated values.

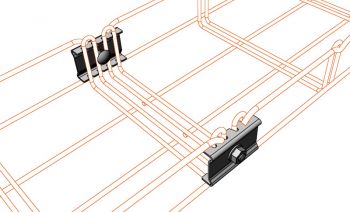

picto-clutch 70x70 2x SZM1 obr katalog montaz spravne


M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 100/100
M2 50/50 G
M2 100/100 G


picto-clutch 70x70 3x SZM1 obr montaz 3×
M2 250/50
M2 300/50
M2 150/100
M2 200/100
M2 250/100
M2 300/100



picto-clutch 70x70 4x SZM1 obr montaz 4×

M2 400/50
M2 500/50
M2 400/100
M2 500/100











Správné umístění spojky SZM 1, nebo spojky SZM 1-R

Pro dosažení deklarované nosnosti kabelové trasy a pro získání optimální tuhosti sestavené trasy je důležité správné umístění spojek na bočnici žlabu, dle obrázků. Důležité je to zejména pro žlaby s výškou bočnice 100 mm, na kterých musí být spojka umístěna přímo pod horním lemem žlabu.
