27 / 64
27
GZ
ŽZ
A2
GZ
ŽZ
A2
GZ
ŽZ
A2
ARK - 214060
ARK - 224060
ARK - 234060
ARK - 214080
ARK - 224080
ARK - 234080
ARK - 214070
ARK - 224070
ARK - 234070

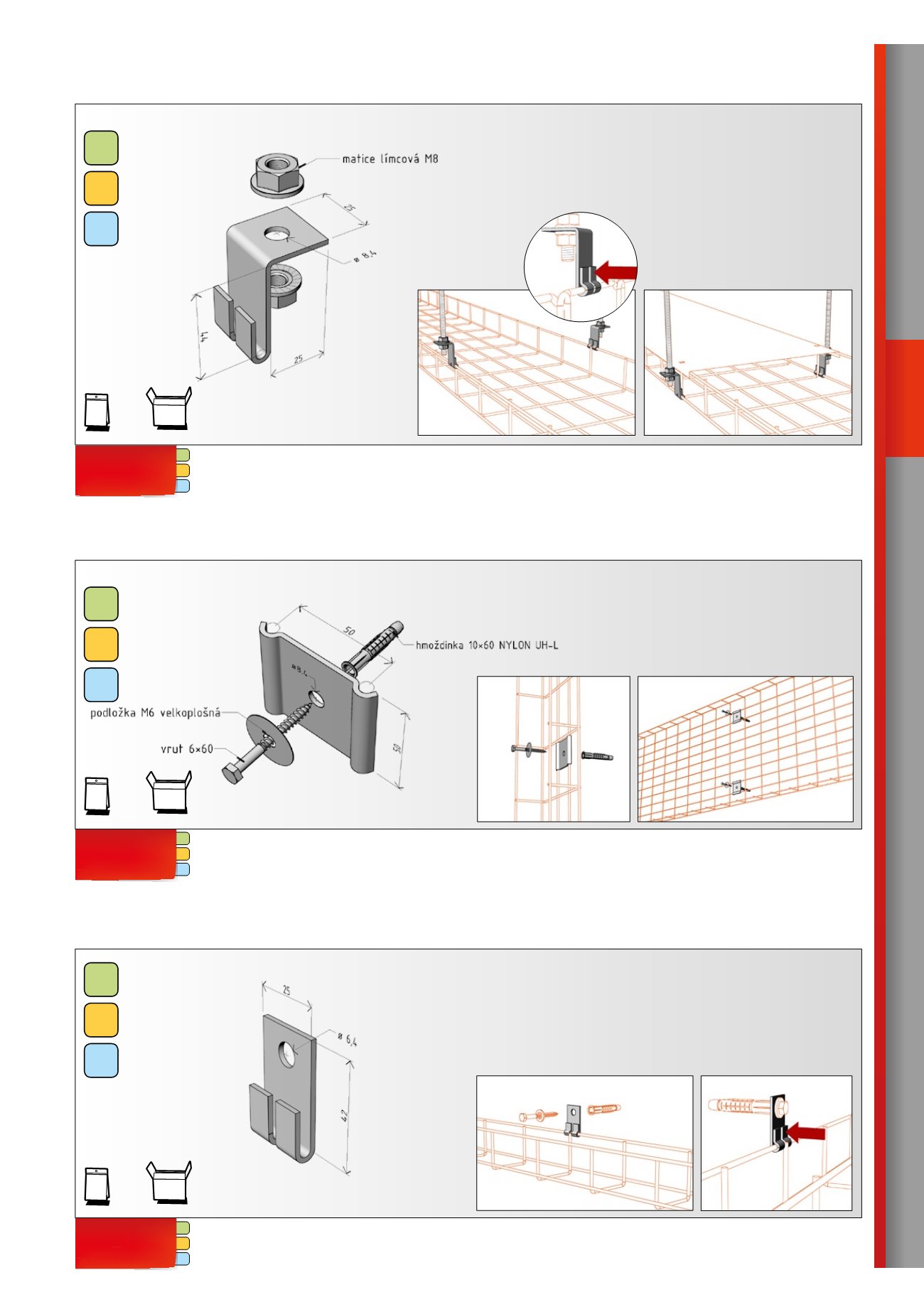

držák žlabu
dzm 6
Držák DZM 6 se v páru používá pro zavěšení kabelových žlabů na
závitové tyče M8. Maximální doporučené zatížení je 40 kg. Síla ple-
chu 2,0 mm. Maximální nosnost páru držáků je 50kg/m.
V případě zakrytování žlabu víkem je nutné ukotvení držáku DZM 6
na spodní drát bočnice.
stoupačkový držák
dzm 7
Držák DZM 7 se používá pro ukotvení kabelových žlabů ve vodorov-
ných a svislých nástěnných trasách. Technicky není určen pro žlaby
šířky 100 mm. Síla plechu 2,0 mm.
nástěnný držák žlabu
dzm 8
Držák DZM 8 se používá pro ukotvení kabelových žlabů v nástěnné
montáži přímo do svislých částí stavby. Maximální doporučené za-
tížení - 40 kg. Síla plechu 2,0 mm.
Maximální doporučená šíře žlabu je 50 a 100mm v závislosti na
hmotnostním zatížení žlabu.
ukázka montáže
ukázka montáže
ukázka montáže
100ks
10ks
×
10 =
100ks
10ks
×
10 =
komponenty na tomto obrázku jsou součástí balení
100ks
10ks
×
10 =
komponenty na tomto obrázku jsou součástí balení
ukázka uchycení držáku pro případ
instalace víka na žlab
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
držáky
