26 / 64
26
GZ
ŽZ
A2
GZ
ŽZ
A2
GZ
ŽZ
A2
ARK - 214050
ARK - 224050
ARK - 234050
ARK - 214040
ARK - 224040
ARK - 234040
ARK - 214035
ARK - 224035
ARK - 234035

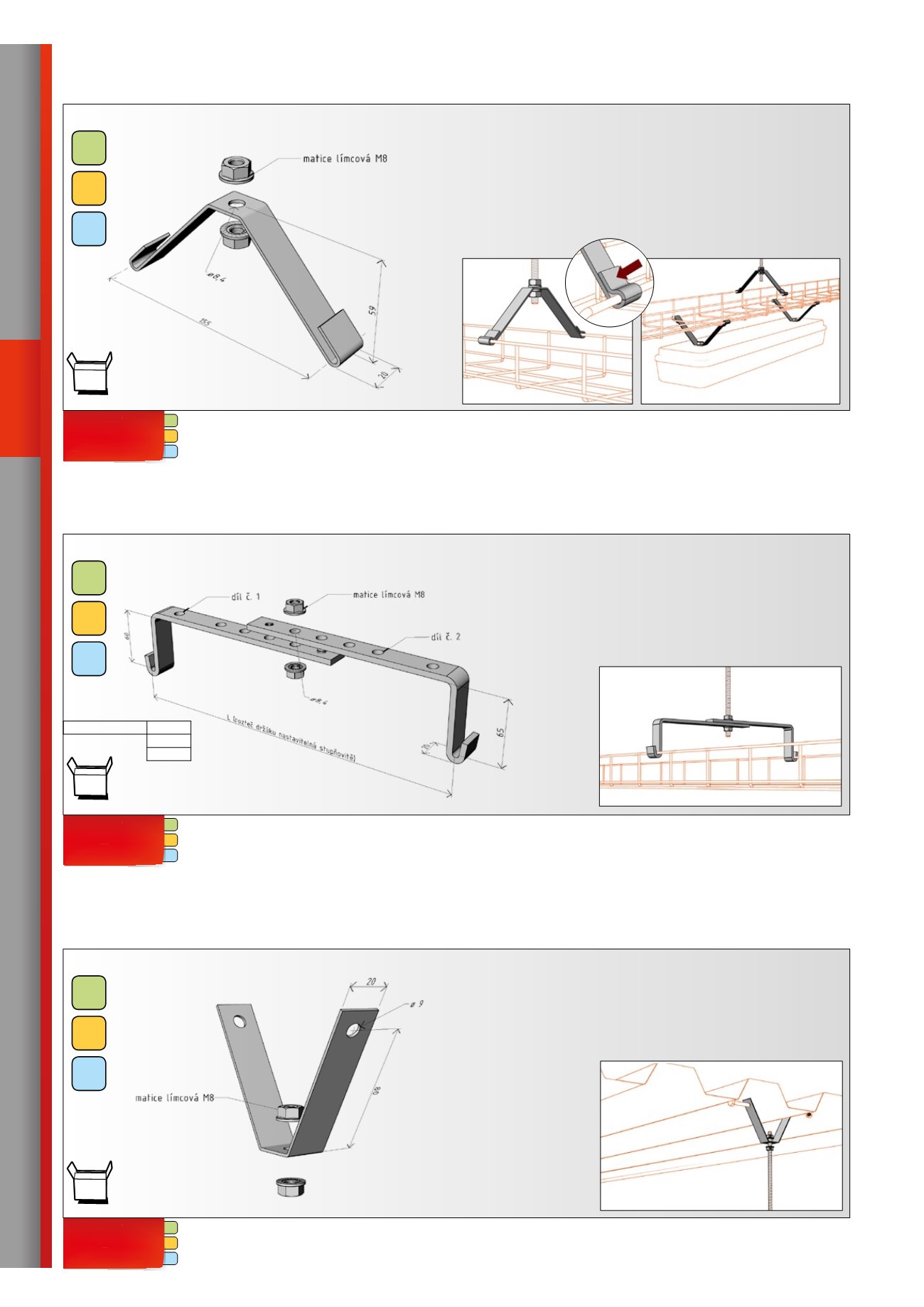

držák žlabu
dzm 3/150
Držák DZM 3/150 se používá pro zavěšení kabelových žlabů šířky
150 mm na závitové tyče M8. Lze jej využít i jako nosný prvek pro
instalaci různých typů svítidel. Maximální doporučené zatížení je
50 kg. Síla plechu 2,0 mm.
Tento držák nelze použít v kombinaci s víkem žlabu. V případě po
žadavku instalace s víkem je nutné použít podpěry PZM (viz. str. 36),
nebo držáky DZM 6 (viz. str. 27).
nastavitelný držák žlabu
dzm 4
Držák DZM 4 se používá pro zavěšení kabelových žlabů šířky 200 -
300 mm na závitové tyče M8. Není určen pro žlaby šířky 100 mm.
Maximální doporučené zatížení je 80 kg. Síla plechu 5,0 mm.
Tento typ držáku nelze použít v kombinaci s víkem žlabu. V případě
požadavku instalace s víkem je nutné použít podpěry PZM (viz. str. 36).
trapézový držák závitové tyče
dzm 5
Držák DZM 5 se používá pro ukotvení závitových tyčí M8 do střech
a podhledů tvořených trapézovými plechy. Maximální doporučené
zatížení – 100 kg. Síla plechu 2,0 mm.
Pro vystřižení otvorů v trapézovém plechu použijte trapézové nůžky
(viz. kap. Příslušenství).
L (rozteč držáku)
200 mm
250 mm
300 mm
ukázka montáže
použitý spojovací materiál:
1
×
šroub M8
×
100 – 140
se šestihrannou hlavou
1
×
matice M8
1
×
podložka M8
ukázka montáže
80 ks
komponenty na tomto obrázku jsou součástí balení
25 ks
komponenty na tomto obrázku jsou součástí balení
100ks
komponenty na tomto obrázku jsou součástí balení
ukázka montáže
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
držáky
