22 / 64
22
GZ
ŽZ
A2
ARK - 11101
ARK - 10101
ARK - 12101
spojka žlabu
SZ 1
2
×
M1 50/50
M1 100/50
M1 150/50
M1 200/50
M1 100/100
M1 50/50 G
M1100/100G
4
×
M1 400/50
M1 500/50
M1 400/100
M1 500/100

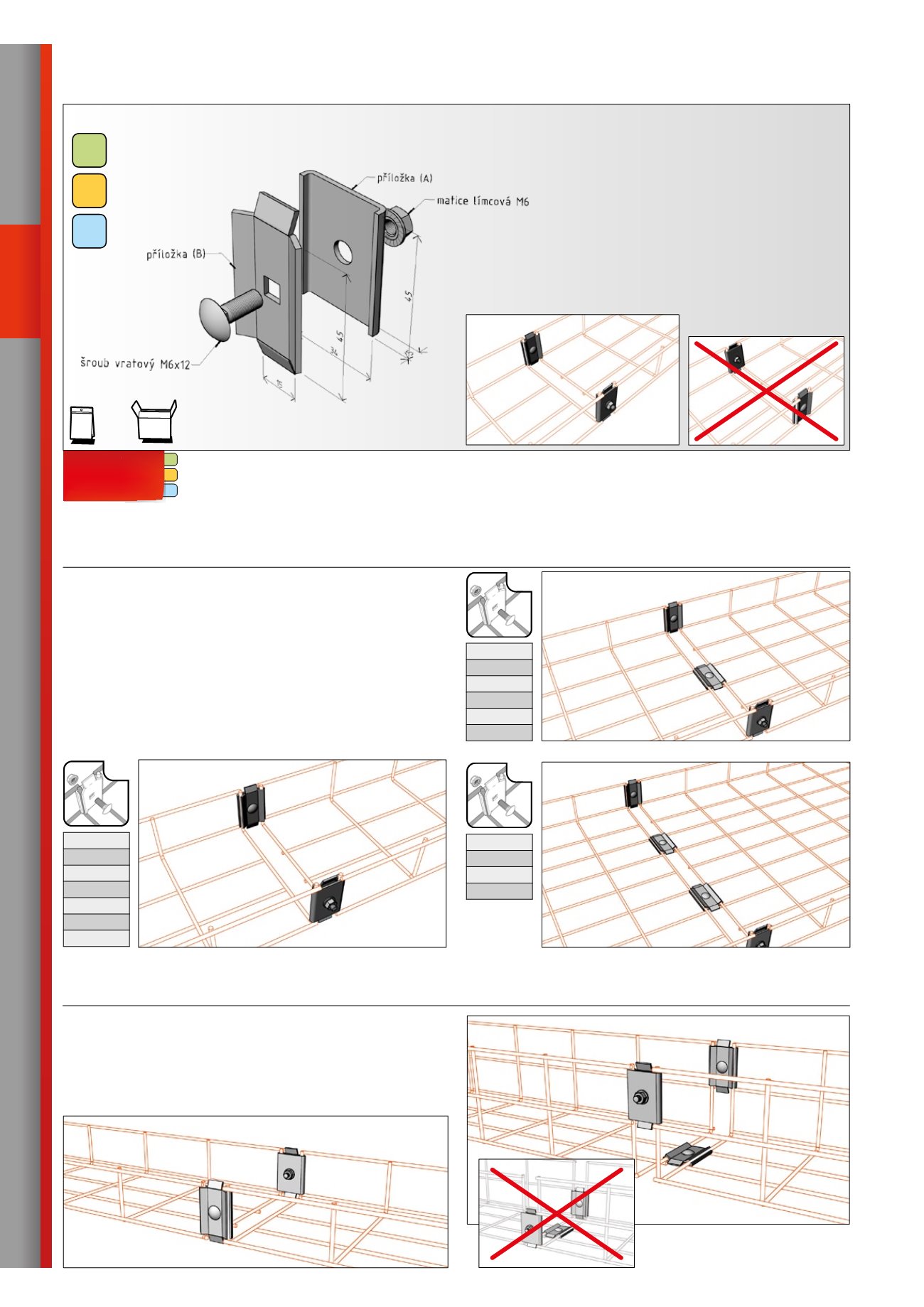

Zásady spojování
Správné umístění spojky SZ 1
3
×
M1 250/50
M1 300/50
M1 150/100
M1 200/100
M1 250/100
M1 300/100
Pro dodržení deklarovaných hodnot je nutné použít správný počet
spojek v pozicích dle obrázků.
Deklarované hodnoty nosnosti žlabů (viz. str. 9) jsou podmíněny pře-
depsaným provedením jejich spojů. V opačném případě nezaručuje
me dodržení deklarovaných nosností.
Spojka SZ 1 je základní spojka systému MERKUR 1. Používá se pro
spojování žlabů kabelové trasy.
Sada spojky se skládá z těla spojky (příložky typu A + B), vratového
šroubu M6x12 a matice límcové M6.
Pro dosažení deklarované nosnosti kabelové trasy a pro získání opti-
mální tuhosti sestavené trasy je důležité správné umístění spojek na
bočnici žlabu, dle obrázků. Důležité je to zejména pro žlaby s výškou
bočnice 100 mm, na kterých musí být spojka umístěna přímo pod
horním lemem žlabu.
komponenty na obrázku jsou součástí balení
ukázka montáže
100ks
10ks
×
10 =
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
spojky
