28 / 64
28
GZ
ŽZ
A2
GZ
GZ
ŽZ
A2
ARK - 214100
ARK - 224100
ARK - 234100
ARK - 214090
-
-

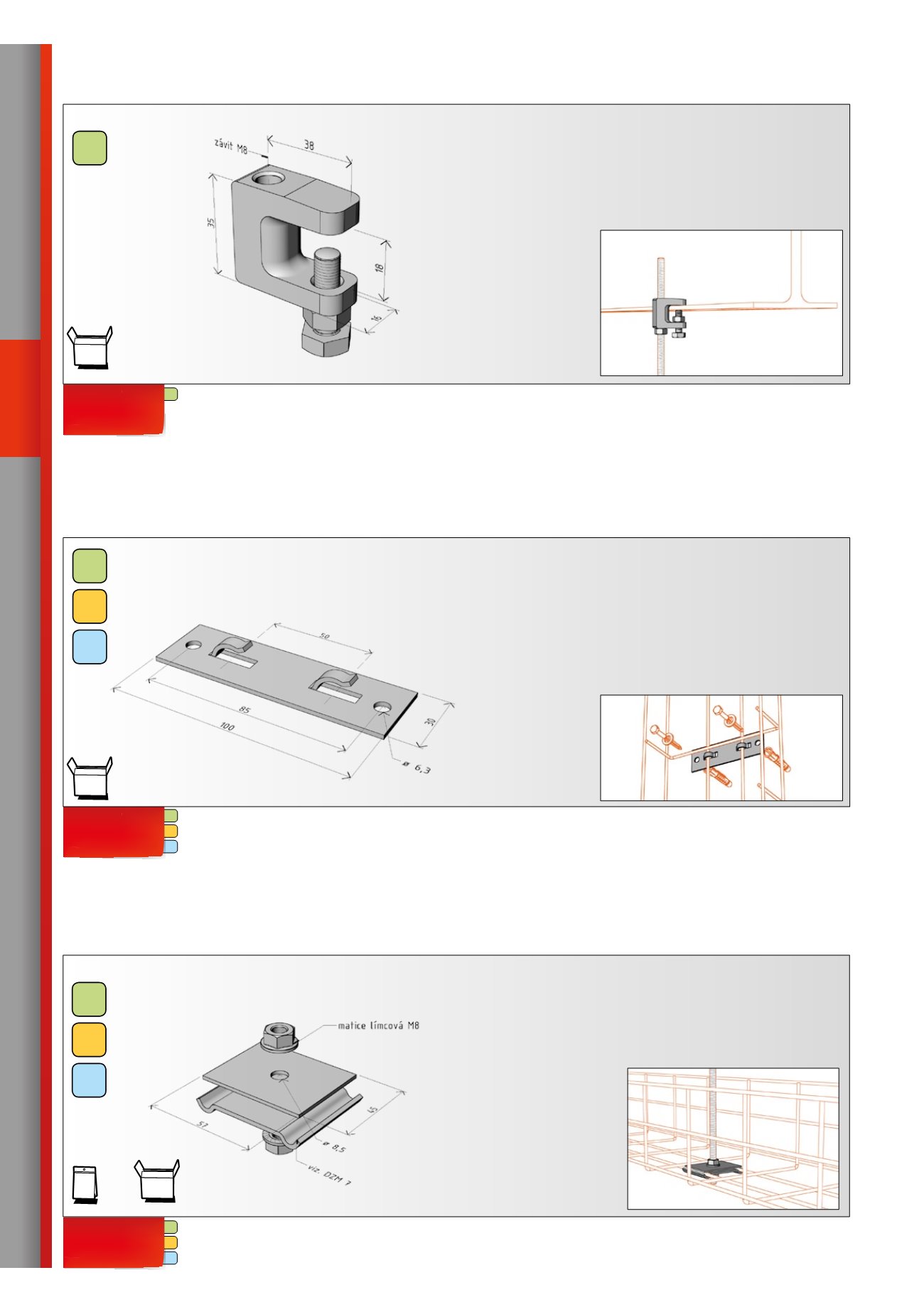

držák závitové tyče
dzm 9
Držák DZM 9 se používá pro ukotvení závitových tyčí M8 prostorové
montáže zavěšením na
I
profil.
Maximální doporučené zatížení držáku je 120 kg.
nástěnný držák žlabu
dzm 10
Držák DZM 10 se pro svoji univerzálnost dá použít ve více typech
instalace svislé i vodorovné montáže. Své využití nachází přede-
vším u kovových konstrukcí, na které se dá upevnit šrouby, případ-
ně navařením. Technicky není určen pro žlaby šířky 100 mm.
Maximální doporučené zatížení háčků:
•
v tahu 10 kg – v případě nástěnné instalace
•
ve střihu 30 kg – v případě stropní instalace
Síla plechu 1,5 mm.
ukázka montáže
ukázka montáže
100ks
50 ks
komponenty na tomto obrázku jsou součástí balení
ARK - 214130
ARK - 224130
ARK - 234130
držák žlabu
dzm 13
Držák DZM 13 se používá pro prostorovou instalaci kabelových žla-
bů na závitové tyče M8. Tato instalace je vhodná pouze pro žlaby
M1 50/50, M1 150/50 a M1 150/100. Maximální doporučené za-
tížení je 50 kg.
ukázka montáže
50 ks
10ks
×
5 =
komponenty na tomto obrázku jsou součástí balení
GZ
galvanický
zinek
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
držáky
