nosník
NPZM

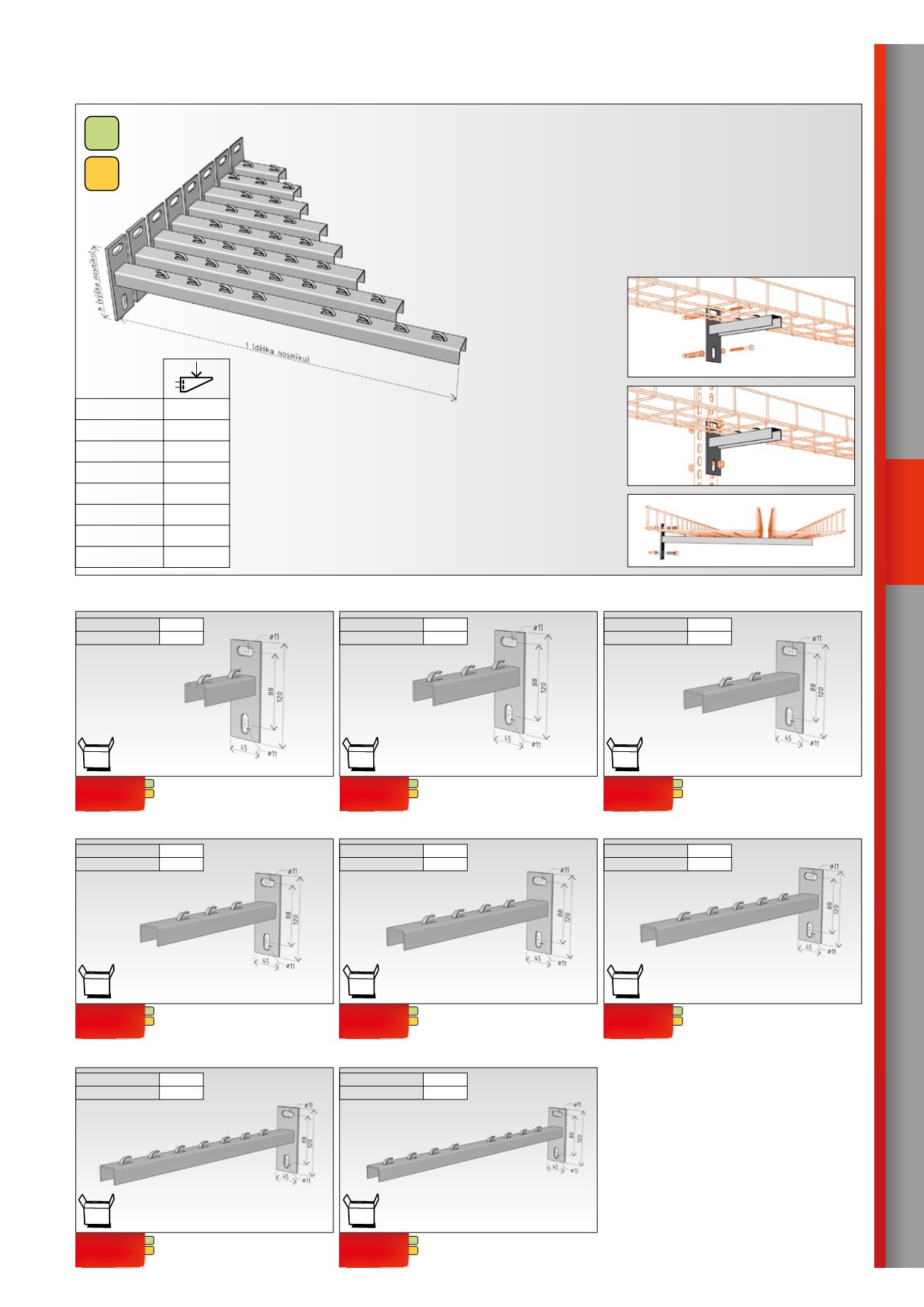

Nosníky řady NPZM se používají jako nástěnné nosné prvky pro montáž
kabelové trasy a svoji největší technickou výhodu mají především v mož-
nosti rychlé a snadné instalaci kotvících prvků. V případě použití těchto
nosníků v prostorové instalaci trasy se kotví do stojen STPM a v případě
nástěnné montáže více tras nad sebou do stojny STNM (viz str. 39).
Tělo nosníků je vyrobeno z plechu tloušťky 2,0 mm a jejich základna
z plechu 5,0 a 6,0 mm. Pro snadnou instalaci žlabů jsou opatřeny bez-
šroubovými úchyty.
nosník
nPzm 50
ARK - 215105
ARK - 225105
–
nosník
nPzm 100
ARK - 215110
ARK - 225110
–
nosník
nPzm 200
ARK - 215120
ARK - 225120
–
nosník
nPzm 250
ARK - 215125
ARK - 225125
–
|
XXX
mm |
80
mm |
20
mm |
XXX
kg
nosník
nPzm 300
ARK - 215130
ARK - 225130
–
nosník
nPzm 400
ARK - 215140
ARK - 225140
–
nosník
nPzm 500
ARK - 215150
ARK - 225150
–
nosník
nPzm 150
ARK - 215115
ARK - 225115
–
Montáž na stojnu
Používá se pro prostorově
vedené kabelové trasy, nebo
pro sdruženou nástěnnou
montáž více kabelových
tras nad sebou.
Sdružená montáž
pro více žlabů
na jednom nosníku.
Pro správnou funkci nosníků
a dosažení jejich jmenovité
nosnosti je důležitá rovnoměrnost
rozložení zatížení po jejich délce.
Nástěnná montáž
Používá se pro kotvení
kabelových tras přímo
do zdiva, nebo na jinou
svislou konstrukci stavby.
Nosnost
NPZM 50
90,0 kg
NPZM 100
88,3 kg
NPZM 150
86,7 kg
NPZM 200
85,0 kg
NPZM 250
81,7 kg
NPZM 300
80,0 kg
NPZM 400
78,3 kg
NPZM 500
75,0 kg
l (délka nosníku)
80 mm
h (výška nosníku)
120 mm
l (délka nosníku)
135 mm
h (výška nosníku)
120 mm
l (délka nosníku)
170 mm
h (výška nosníku)
120 mm
l (délka nosníku)
225 mm
h (výška nosníku)
120 mm
l (délka nosníku)
270 mm
h (výška nosníku)
120 mm
l (délka nosníku)
320 mm
h (výška nosníku)
120 mm
l (délka nosníku)
400 mm
h (výška nosníku)
120 mm
l (délka nosníku)
500 mm
h (výška nosníku)
120 mm
možnost instalace žlabů
šíře 50 a 100 mm
10 ks
10 ks
10 ks
10 ks
10 ks
10 ks
10 ks
10 ks
GZ
galvanický
zinek
ŽZ
žárový
zinek
