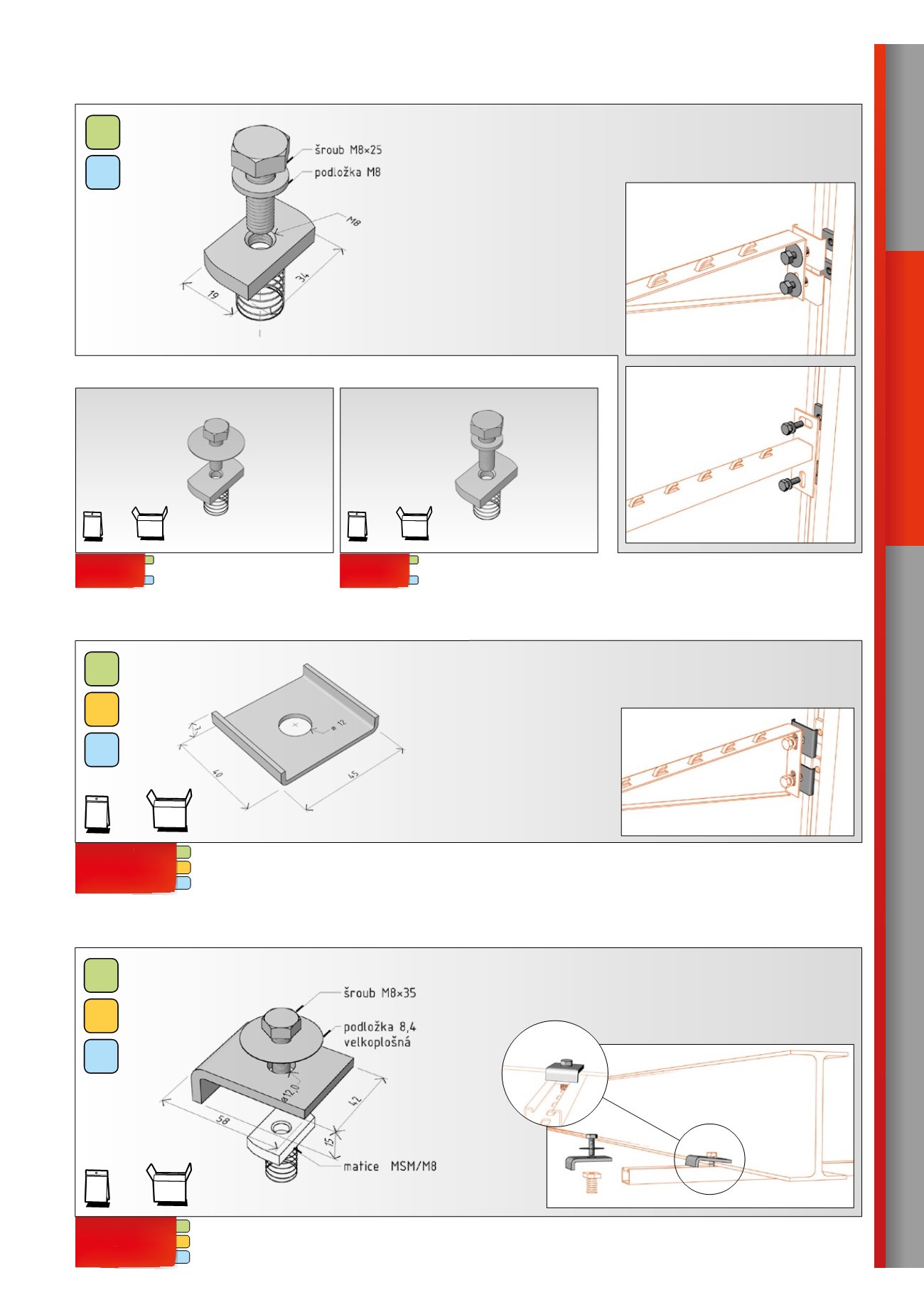

příchytka vymezovací
PVM
Příchytka vymezovací PVM slouží pro vystředění nosníků NZM při
ukotvení na stojně. U nosníků řady NPZM není potřeba, vzhledem
k robusní základně.
100ks
10ks
×
10 =
ukázka montáže
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
matice obdélníková
msm
Matice obdélníková MSM se v kombinaci s příchytkou vymezovací PVM
používá pro ukotvení nosníků na stojnu. U nosníků řady NPZM není po-
třeba vzhledem k robusní základně.
matice obdélníková
MSM/M6
ARK - 218951
–
ARK - 238951
matice obdélníková
MSM/M8
ARK - 218952
–
ARK - 238952
určeno pro pro nosníky velikosti
50,100,150, 200
komponenty na tomto obrázku
jsou součástí balení
komponenty na tomto obrázku
jsou součástí balení
určeno pro nosníky velikosti
250, 300, 400, 500
100ks
10ks
×
10 =
100ks
10ks
×
10 =
GZ
galvanický
zinek
A2
nerez
AISI304
ukázka montáže
montáž nosníku NZM
na stojnu STNM pomocí
příchytek
GZ
ŽZ
A2
ARK - 218960
ARK - 228960
ARK - 238960
příchytka k
I
profilu
PIM
Příchytka k
I
profilům PIM, spolu s obdélníkovou maticí MSM/M8,
slouží pro ukotvení stojen k nosníkům profilu I s maximální tloušť-
kou průřezu
I
ramene 15 mm.
Matice MSM/M8 není součástí balení.
100ks
10ks
×
10 =
ukázka montáže
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
