30 / 64
30
GZ
ŽZ
A2
SZ
A2
–
ARK - 224310
ARK - 234310
ARK - 214300
ARK - 224300
ARK - 234300

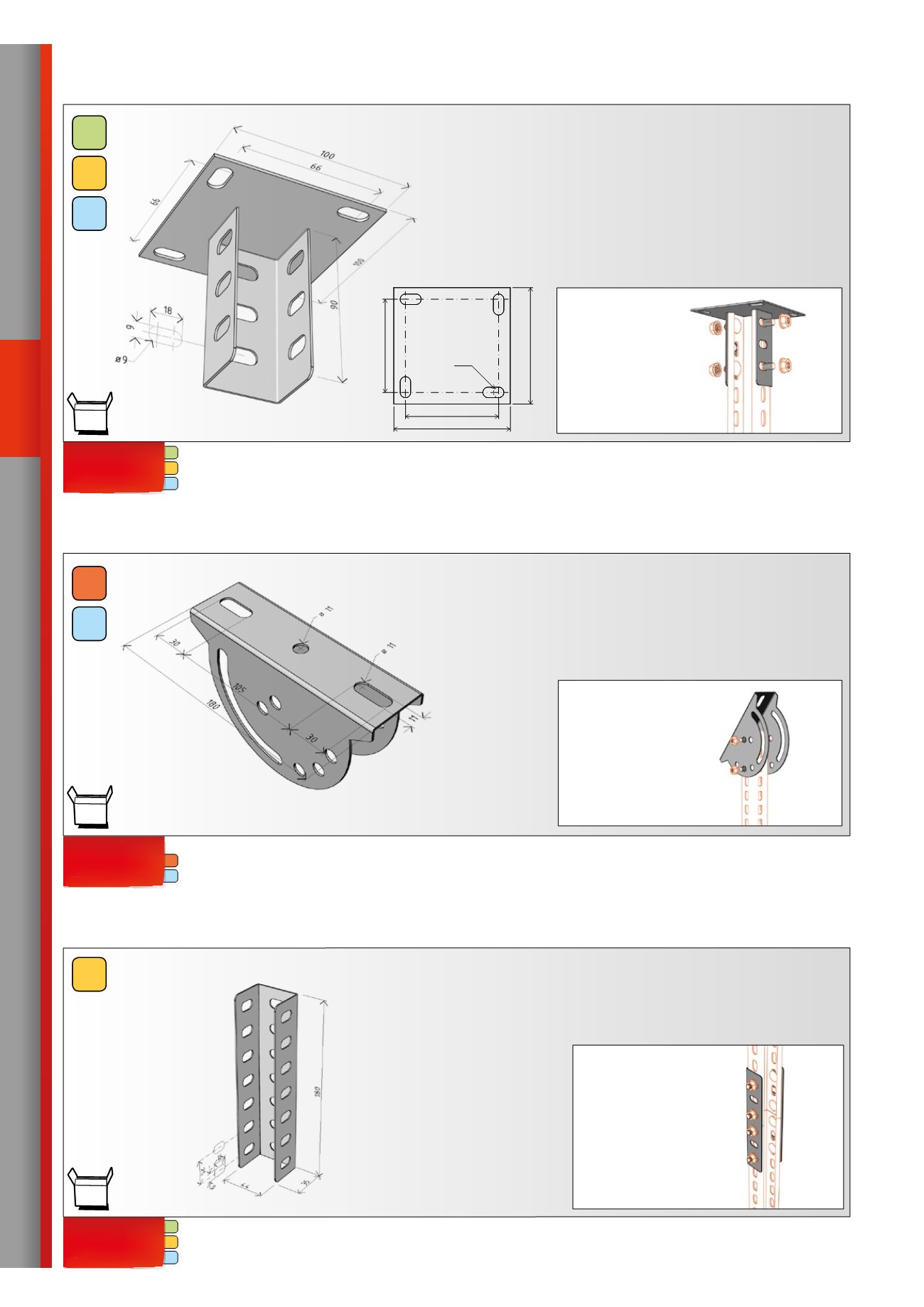

držák stojny
dzm STP
Držák DZM STP se používá pro ukotvení stojen STPM (viz. str. 38)
prostorové montáže pod vodorovné konstrukce stavby.
V případě potřeby je možné tuto sestavu otočit o 180° a použít ji
jako nosnou konstrukci od podlahy.
Maximální nosnost držáku DZM STP v tahu je 250 kg.
úhlový držák stojny
dzm STPU
Držák DZM STPU se používá pro ukotvení stojen STPM (viz. str. 38)
prostorové montáže pod vodorovné konstrukce stavby v situacích,
kdy je potřeba kompenzovat úhlový rozdíl mezi sklonem podhledu
a vodorovnou rovinou.
Maximální nosnost držáku DZM STPU v tahu je 150 kg.
100
66
66
100
ø9
ukázka montáže
použitý spojovací materiál:
4x šroub vratový M8x20
4x podložka M10
4x matice M8
použitý spojovací materiál:
4x šroub vratový M8x20
4x podložka M10
4x matice M8
ukázka montáže
1 ks
12 ks
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
SZ
sendzimirový
zinek
A2
nerez
AISI304
GZ
ŽZ
A2
–
ARK - 223095
–
spojka stojny prostorové
SSPM
Spojka SSPM slouží ke spojení dvou prostorových stojen STPM (viz.
str. 38). Pro záruku kvalitního spojení je nezbytně nutné použít mi-
nimální množství spojovacího materiálu, který je vyspecifikován na
obrázku.
ukázka spojení
použitý spojovací ma-
teriál:
8
×
šroub vratový M8
×
20
8
×
podložka M10
8
×
matice M8
1 ks
ukázka montáže
ŽZ
žárový
zinek
držáky
