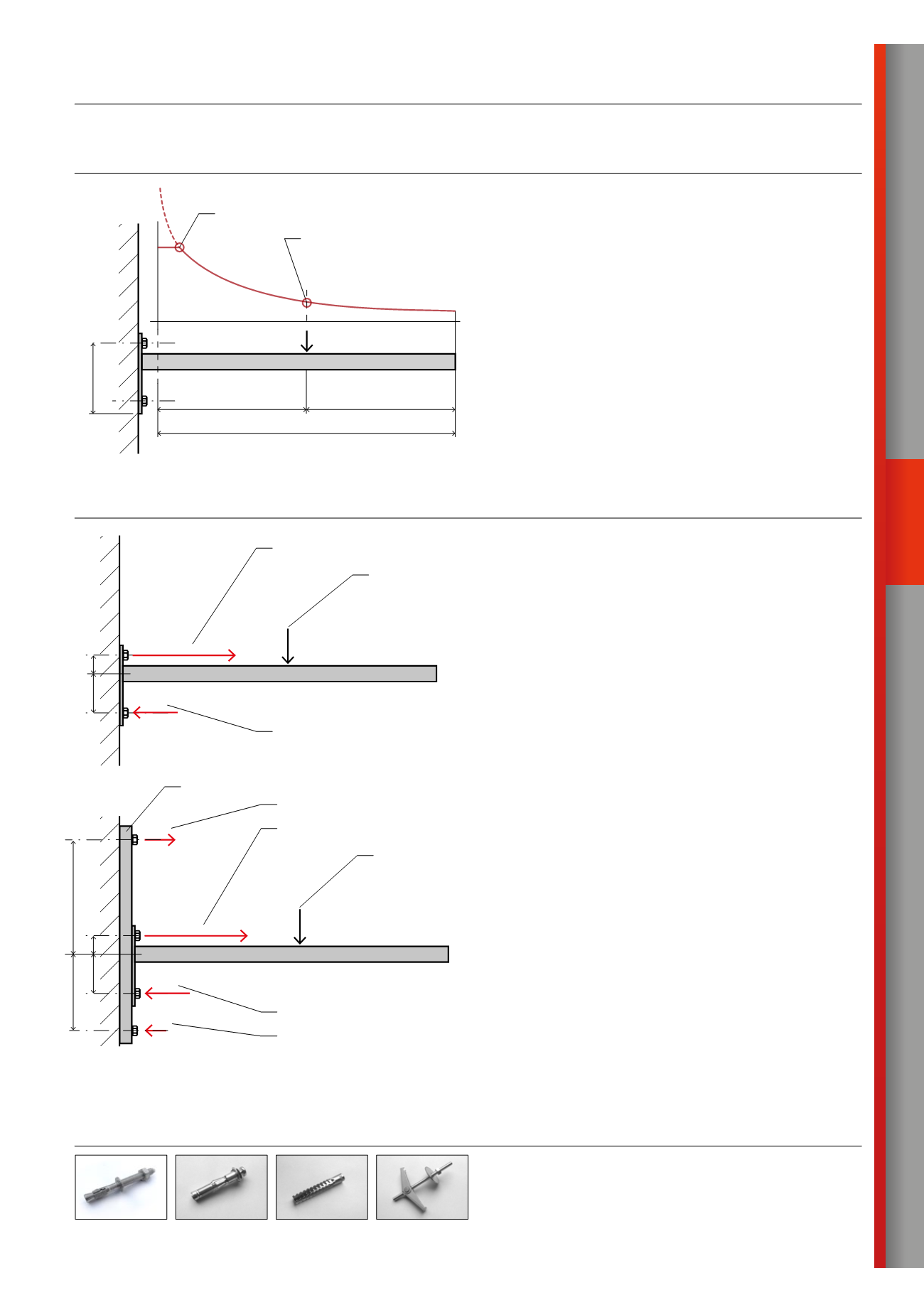

Zásady pro kotvení a zatěžování nosníků
Optimální rozložení zatížení
Správně zvolené a provedené kotvení
Kotevní technika
nominální nosnost
křivka nosnosti
L/2
L/2
H
F
F
L
L
nosnost kotvení na střih
F
F
1
F
2
H
2
H
1
zatížení nosníku
tah v horním kotvicím bodě
tlak ve spodním kotvicím bodě
F
1
F
2
H
2
h
2
H
1
h
1
F
1
F
2
F
zatížení nosníku
tah v horním kotvicím bodě nosníku
tah v horním kotvicím bodě stojny
stojna STNM
tlak ve spodním kotvicím bodě nosníku
tlak ve spodním kotvicím bodě stojny
Pro dodržení deklarovaných hodnot nosnosti je důležité dodržení
několika pravidel při instalaci nosníků a ukládání kabeláže do žlabů.
Na nosnost kabelové trasy má vliv rozložení zatížení podél nosníku.
Deklarované hodnoty nosnosti uvedené u jednotlivých typů a roz-
měrů nosníků odpovídají rovnoměrnému rozložení zatížení nosníku.
Výslednice sil je umístěna uprostřed a odpovídá součtu hmotností
jednotlivých kabelů. V případě, že není možné nebo vhodné dodržet
rovnoměrné rozložení zatížení, je důležité, aby kabely s větší hmot-
ností byly uloženy blíže patce nosníku.
Pokud ani to není možné, je nutné počítat se sníženou nosností, kte-
rá je tím větší, čím větší je nesymetrie zatížení (viz obrázek a graf
vlevo).
Pro schopnost kabelové trasy bývá často nejdůležitější únostnost
kotvicích bodů. Z rozložení sil vyplývá, že nejvíce namáhaný je vždy
ten vyšší z obou kotvicích bodů a je namáhán nejvíce tahem. Proto je
u tras s požadavkem na vyšší zatížení velmi důležité prověřit kvalitu
a druh zdiva do něhož je trasa kotvena, a to v celé délce instalace,
protože se podél trasy může situace výrazně měnit. Správná volba
způsobu kotvení a jeho správné provedení je základní podmínkou pro
dosažení vyšších nosností tras.
V naší nabídce je komplexní řada kotvicích prvků od renomovaných
dodavatelů, které pokrývají široký rozsah požadavků stavby a řeší
většinu běžných situací při instalaci tras.
Více o nabídce kotvení na
str. 43, nebo na
www.arkys.cz.V případě, že kvalita zdiva neumožňuje provést dostatečné pevné
kotvení, a nebo v případech, kdy není možno kvalitu zdiva ověřit, je
vhodné využít možnosti instalace nosníků na zeď přes stojnu STNM.
V tomto případě, je rozložení sil působících na kotvicí body výrazně
výhodnější a je tudíž dosaženo vyšší nosnosti uložení trasy. Tento
způsob je vhodný pro nejvíce zatížené trasy instalované přímo do zdi.
nosníky
