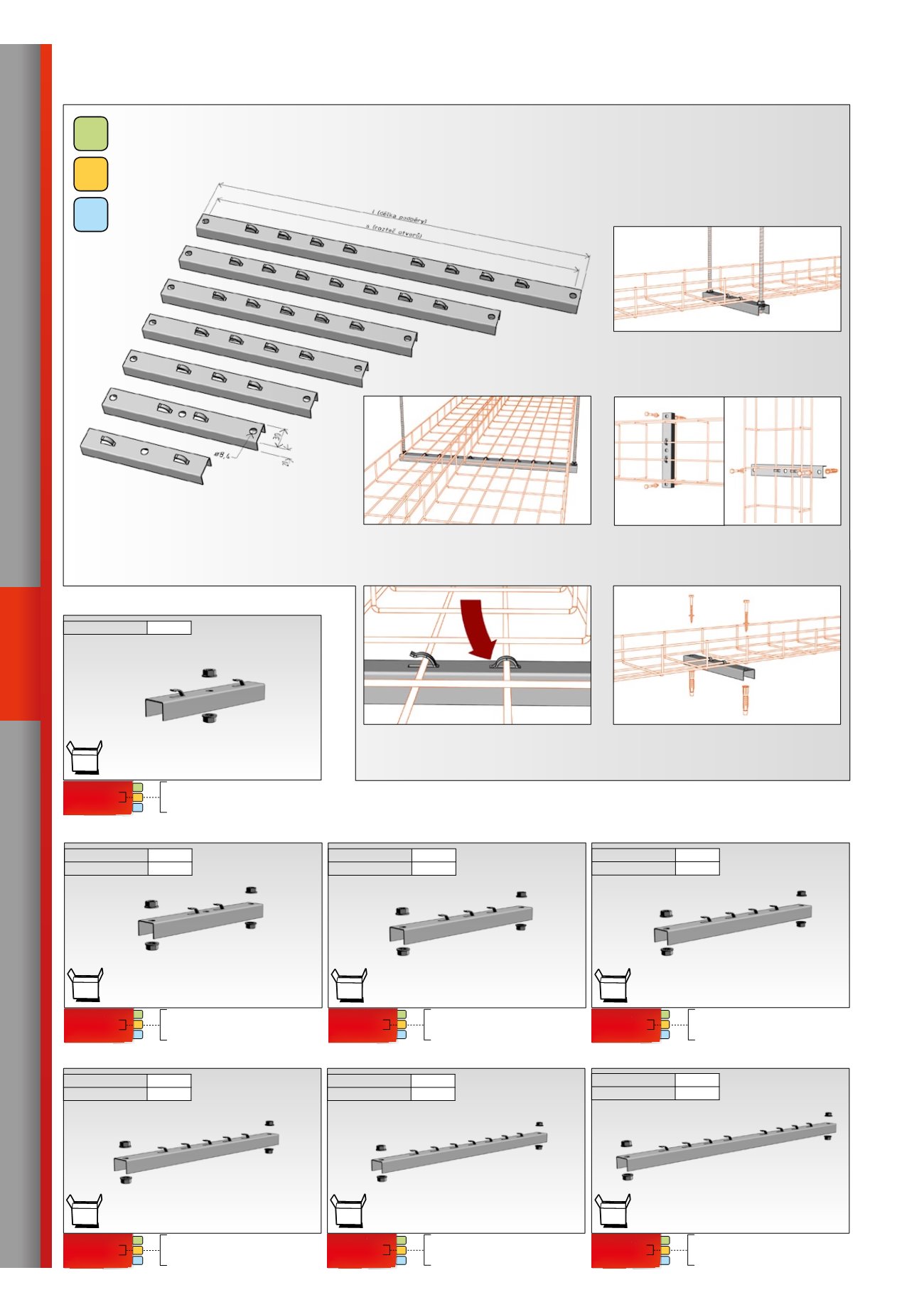

podpěra
PZM
Podpěry řady PZM se používají v kombinaci s párem závitových tyčí M8
jako nosné prvky při instalaci prostorové montáže kabelové trasy. Mo-
hou být ovšem použity i pro nástěnnou, nebo v kombinaci s držákem
DZM 14 pro podlahovou montáž (viz. str. 29).
Podpěry jsou vyrobeny z plechu tloušťky 1mm. Pro snadnou instalaci
jsou opatřeny bezšroubovými úchyty.
| 100 mm | 800 mm | 30mm |
XXX
kg
podpěra žlabu
pzm 100
Podlahová montáž
Používá se pro horizontálně vedené kabe
lové trasy kotvené přímo do podlahy.
Montáž na páry závitových tyčí
Používá se pro závěsné provedení kabe-
lových tras kotvených do stropu.
l (délka podpěry)
130 mm
| 90 mm | 70 mm | 13 mm |
XXX
kg
podpěra žlabu
pzm 150
ARK - 216015
ARK - 226015
ARK - 236015
l (délka podpěry)
215 mm
s (rozteč otvorů)
185 mm
| 100 mm | 57 mm | 25 mm |
XXX
kg
podpěra žlabu
pzm 200
ARK - 216020
ARK - 226020
ARK - 236020
ARK - 216025
ARK - 226025
ARK - 236025
l (délka podpěry)
265 mm
s (rozteč otvorů)
235 mm
| 150 mm | 63 mm | 25 mm |
XXX
kg
podpěra žlabu
pzm 250
l (délka podpěry)
315 mm
s (rozteč otvorů)
285 mm
| 189/186 mm | 67 mm | 25 mm |
XXX
kg
podpěra žlabu
pzm 300
ARK - 216030
ARK - 226030
ARK - 236030
l (délka podpěry)
365 mm
s (rozteč otvorů)
335 mm
|
XXX
mm |
80
mm |
20
mm |
XXX
kg
podpěra žlabu
pzm 400
ARK - 216040
ARK - 226040
ARK - 236040
l (délka podpěry)
465 mm
s (rozteč otvorů)
435 mm
| 25 mm | 40 mm | 25 mm |
XXX
kg
podpěra žlabu
pzm 500
ARK - 216050
ARK - 226050
ARK - 236050
l (délka podpěry)
565 mm
s (rozteč otvorů)
535 mm
Upevnění žlabů do podpěr
Žlaby uložené na podpěry se zajistí při-
hnutím příchytných jazýčků dle obrázku.
Sdružená montáž
Na podpěry je možné umístit více žlabů
vedle sebe až do plné kapacity podpěry.
vodorovná
svislá
Nástěnná montáž
Používá se pro nástěnné provedení ka
belových tras kotvených do zdi.
komponenty na tomto obrázku
jsou součástí balení
25 ks
komponenty na tomto obrázku
jsou součástí balení
25 ks
komponenty na tomto obrázku
jsou součástí balení
25 ks
komponenty na tomto obrázku
jsou součástí balení
25 ks
komponenty na tomto obrázku
jsou součástí balení
25 ks
komponenty na tomto obrázku
jsou součástí balení
25 ks
komponenty na tomto obrázku
jsou součástí balení
25 ks
ARK - 216010
ARK - 226010
ARK - 236010
0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)
5 - galvanický zinek (GZ)
7 - geomet 500 (G5)
8 - nerez AISI 304 (A2)
0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)
5 - galvanický zinek (GZ)
7 - geomet 500 (G5)
8 - nerez AISI 304 (A2)
0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)
0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)
0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
podpěry
