23 / 64
23
GZ
ŽZ
A2
ARK - 213040
ARK - 223040
ARK - 233040

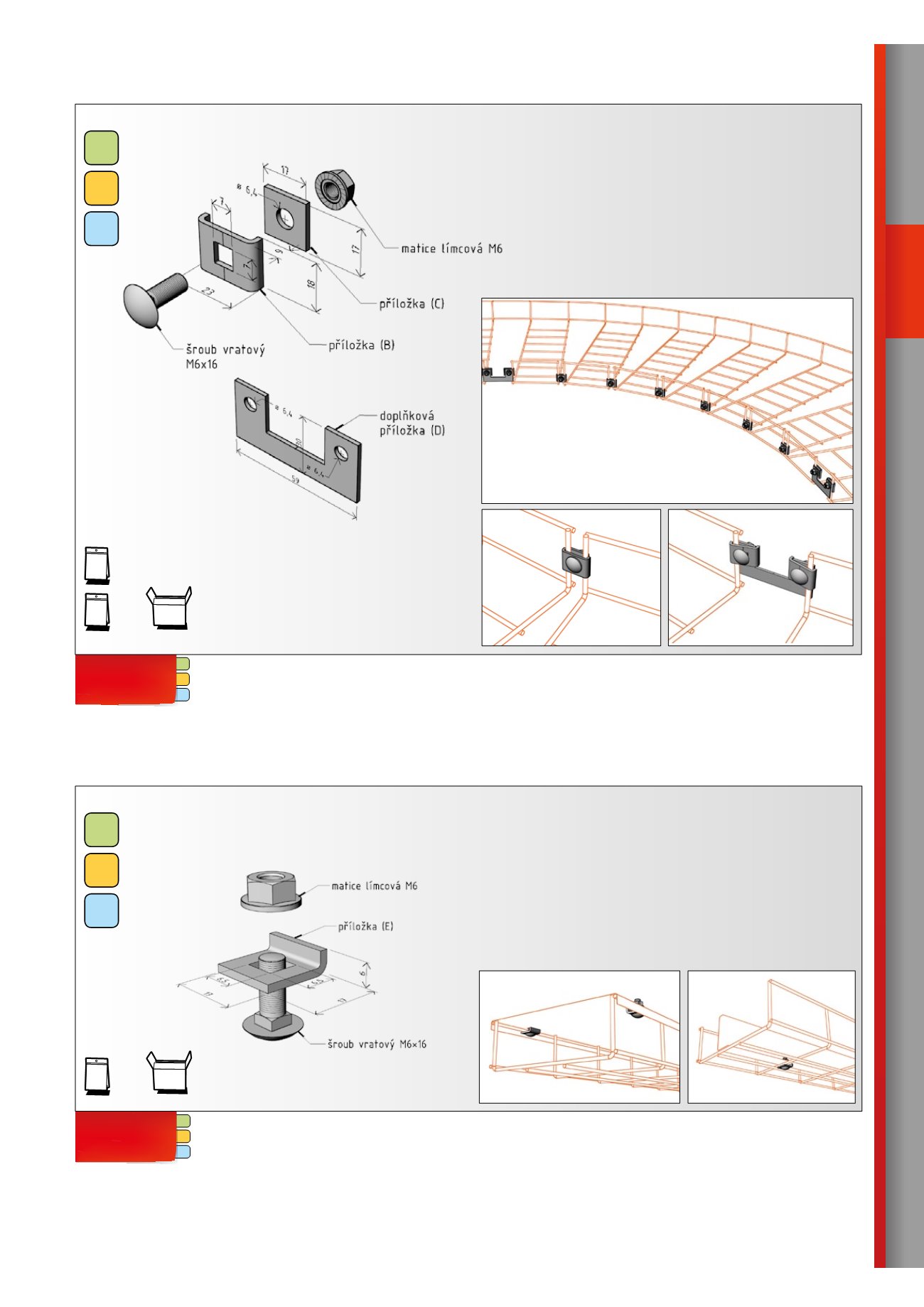

spojka tvarovací
SZM 4
Spojka SZM 4 se používá k vytváření kolen, T-kusů, křížení žlabů
a dalších různých odbočení dle potřeby na kabelové trase. Kom-
binací příložek C nebo D lze docílit různého úhlu postupného ob-
louku trasy.
Sada spojky se skládá z hlavní příložky typu B, příložek typu C a D,
šroubu vratového M6x16 a matice límcové M6.
ukázka montáže
100ks
10ks
×
10 =
10ks
+ v sáčku je vždy 5 ks doplňkové příložky ( D ),
která se instaluje s 2x spojka SZM 4
komponenty na tomto obrázku jsou součástí balení
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
GZ
ŽZ
A2
spojka
SP 1
ARK - 11180
ARK - 10180
ARK - 12180
Spojka SP 1 slouží k upevnění vík a přepážek ke žlabům.
Sada spojky se skládá z příložky s lemem typu ( E ), šroubu vratové-
ho M6
×
16 a matice límcové M6. Instalace 2 ks svorky na 1 metr víka.
100ks
10ks
×
10 =
komponenty na tomto obrázku jsou součástí balení
ukázka montáže
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
spojky
