21 / 64
21
SZ
ŽZ
A2
SZ
ŽZ
A2

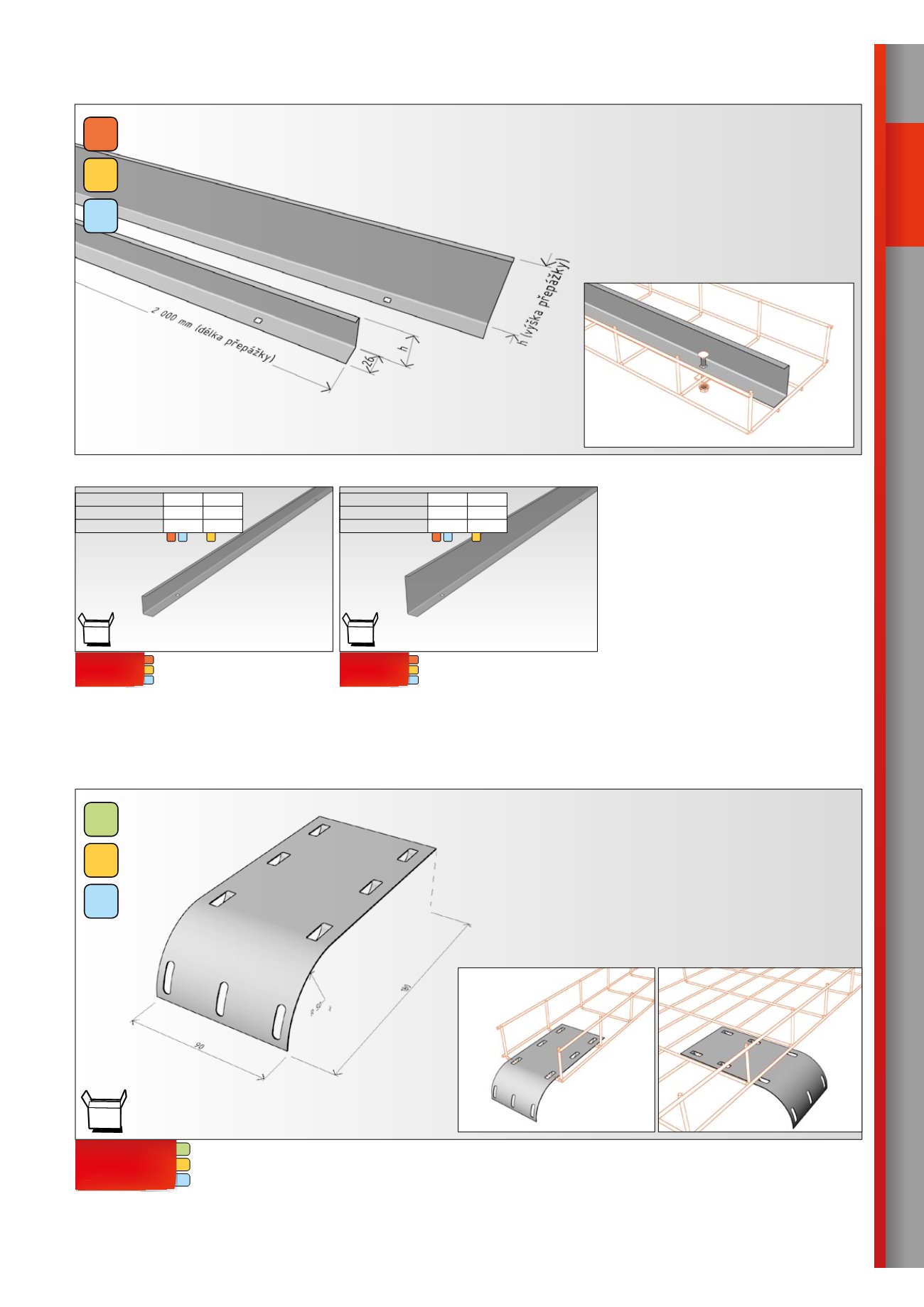

přepážka žlabu
KPZ
Přepážky řady KPZ se používají pro přepažení žlabu, např. k oddělení sil-
noproudého od slaboproudého vedení, nebo pro větší přehlednost tras.
Přepážky se ke žlabům připevňují pomocí spojovací sady SP 1 (viz. str. 23).
ukázka montáže
SZ
ŽZ
A2
SZ
ŽZ
A2
přepážka žlabu
KPZ 50
ARK - 10181
ARK - 10185
ARK - 12181
přepážka žlabu
KPZ 100
ARK - 10182
ARK - 10186
ARK - 12182
h (výška přepážky)
48 mm 48 mm
t (tloušťka plechu)
0,8 mm 1,0 mm
hmotnost/ks
1,2 kg 1,5 kg
h (výška přepážky)
98 mm 98 mm
t (tloušťka plechu)
0,8 mm 1,0 mm
hmotnost/ks
2,1 kg 2,6 kg
1 ks
1 ks
ŽZ
žárový
zinek
SZ
sendzimirový
zinek
A2
nerez
AISI304
GZ
ŽZ
A2
ARK - 212410
ARK - 222410
ARK - 232410
kabelový svod
Ksm
Kabelový svod KSM se používá pro bezpečné vyvedení svazku kabelů
mimo žlab. Chrání kabeláž před mechanickým poškozením a zajišťu-
je dodržení minimálního poloměru ohybu kabelů (nelze použít na žlab
50/50 v podélném směru).
Síla plechu 1,0 mm.
ukázka montáže
1 ks
ŽZ
žárový
zinek
GZ
galvanický
zinek
A2
nerez
AISI304
přepážky
