24 / 64
24
GZ
ŽZ
A2
GZ
A2
ARK - 213070
ARK - 223070
ARK - 233070

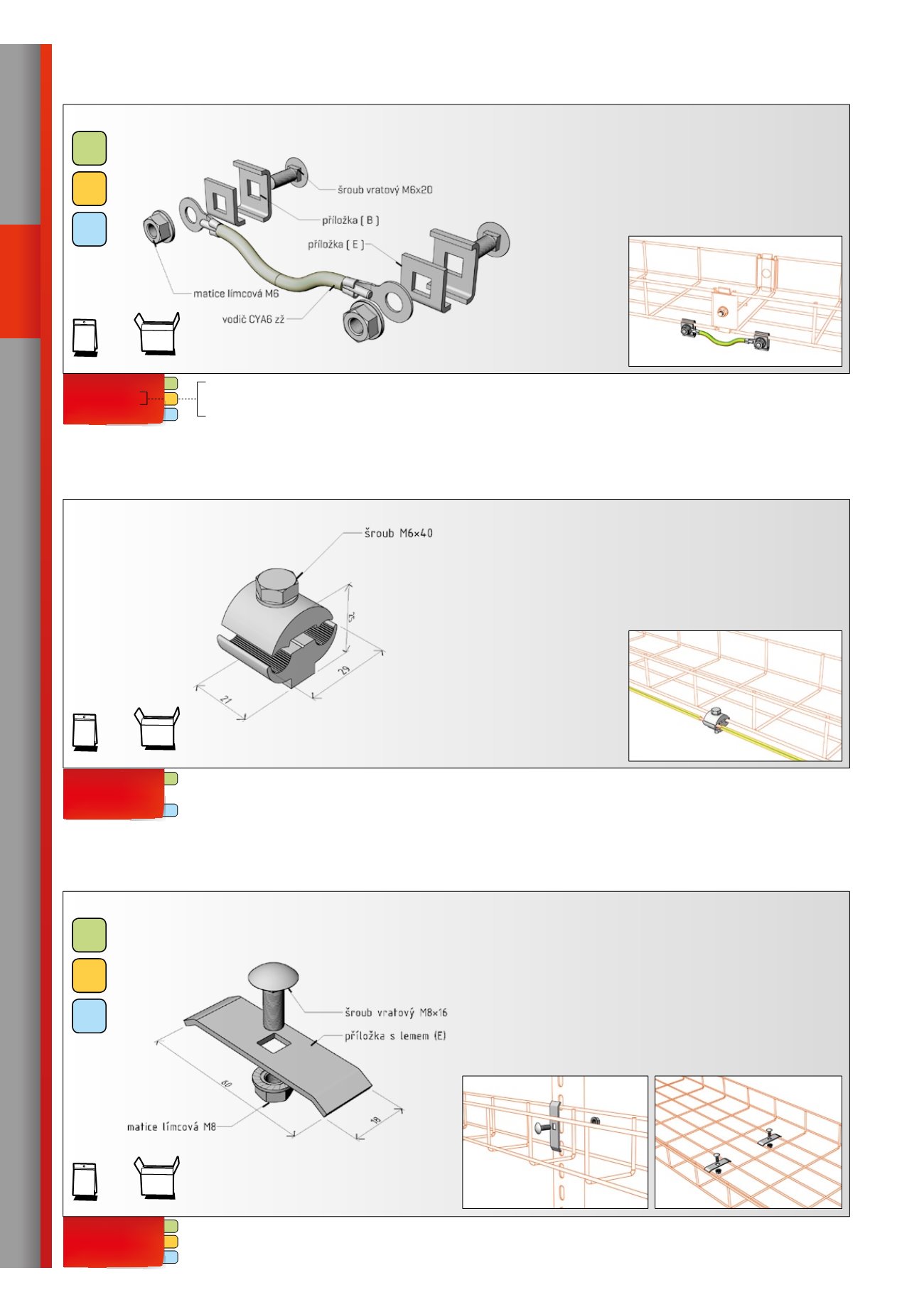

spojka uzemňovací
SUM 1
Spojka SUM 1 se používá jako doplňkové vodivé propojení jednot-
livých žlabů při realizaci kabelových tras v prostředí se zvýšenou
korozní agresivitou (obzvláště AD3 - AD8, AF3 a AF4, ale i jiné).
Sada spojky se skládá z vodiče CYA 6 zž (délka 200 mm), 2x pří-
ložky ( B ), 2x příložky s lemem ( E ), 2 ks šroubů vratových M6x20
a 2 ks matic M6.
ukázka montáže
100ks
10ks
×
10 =
komponenty na tomto obrázku jsou součástí balení
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
ARK - 213078
-
ARK - 233078
spojka zemnící
SVZM 1
Spojka SVZM 1 se používá pro uzemnění kabelové trasy, kterou lze,
po instalaci zemnícího vodiče ke žlabu, použít jako náhodný zem-
nící vodič. Průřez svorky pro vodič je do 25 mm
2
.
Instalace svorky SVZM 1 v rozmezí délky trasy každých cca. 5 - 10
metrů. Průřez ochranného vodiče určuje projektant na základě
technických výpočtů.
ukázka montáže
100ks
10ks
×
10 =
komponenty na tomto obrázku jsou součástí balení
spojka - mosaz, spojovací materiál nerez AISI 304 (A2)
spojka - mosaz, spojovací materiál galvanický zinek (GZ)
0 - galvanický zinek (GZ)
2 - geomet 500 (G5)
3 - nerez AISI 304 (A2)
GZ
ŽZ
A2
spojka
SZ 2
ARK - 11102
ARK - 10102
ARK - 12102
Spojka SZ 2 slouží k upevnění žlabů k různým konstrukcím.
Sada spojky se skládá z příložky s lemem typu ( E ), šroubu vrato-
vého M8
×
16 a matice límcové M8.
100ks
10ks
×
10 =
komponenty na tomto obrázku jsou součástí balení
ukázka montáže
GZ
galvanický
zinek
ŽZ
žárový
zinek
A2
nerez
AISI304
spojky
