30 / 94
30
ГЦ
ГO
A2
ГЦ
ГO
A2
ГЦ
ГO
A2
ARK - 214050
ARK - 224050
ARK - 234050
ARK - 214040
ARK - 224040
ARK - 234040
ARK - 214035
ARK - 224035
ARK - 234035

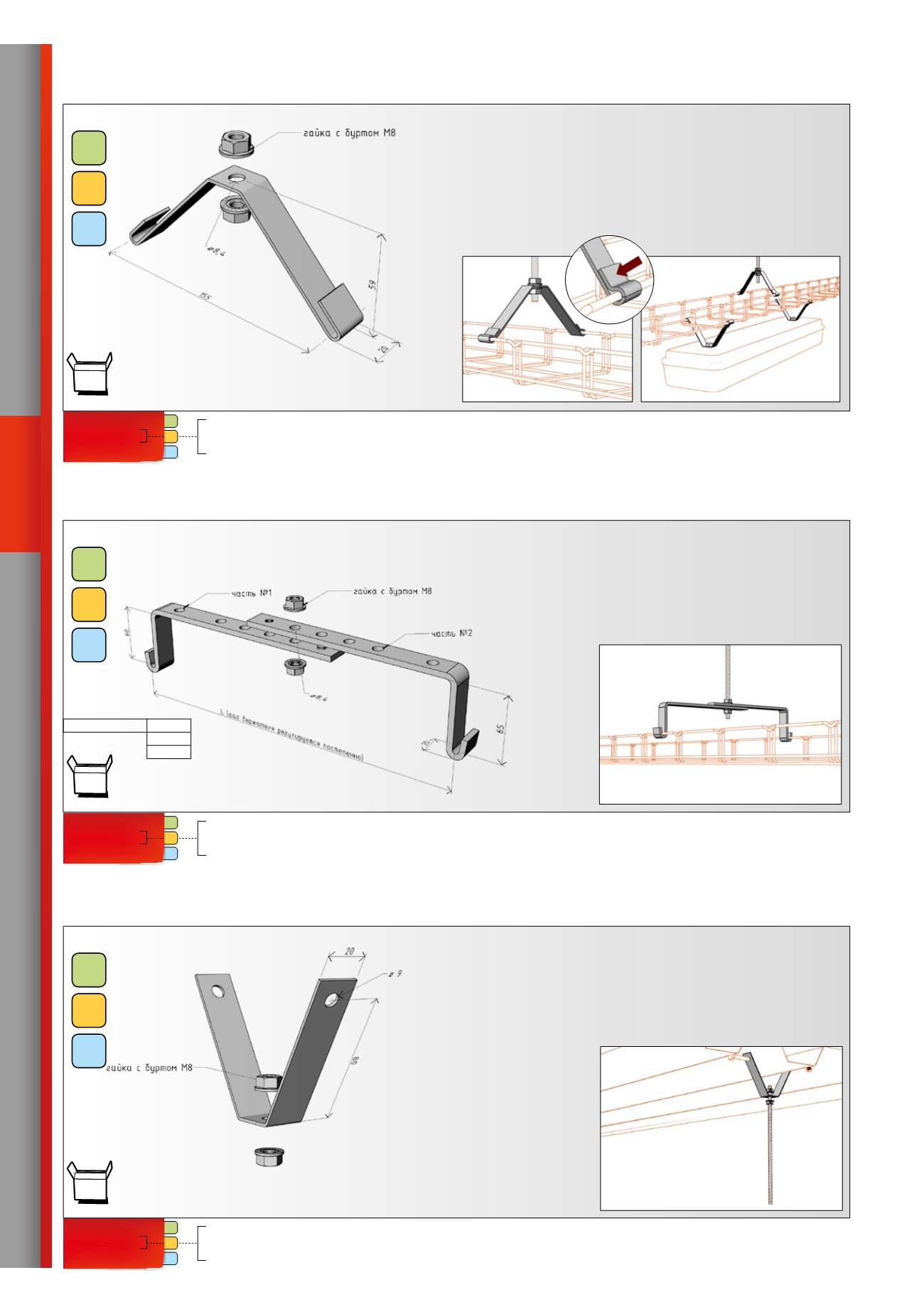

держатель лотка
dzm 3/150
Держатель лотка DZM 3/150 используется для подвешивания кабельных лотков шириной
150 мм на шпильке М8. Его можно использовать и в качестве несущего элемента для
инсталляции различных типов светильников. Максимальная рекомендованная нагрузка
50 кг. Толщина жести 2,0 мм.
Этот тип держателя нельзя использовать в комбинации с крышкой лотка. В случае
инсталляции с крышкой необходимо использовать полку PZM (см. стр. 42) или держатели
DZM 6 (см. стр.31)
регулируемый держатель лотка
dzm 4
Держатель лотка DZM 4 используется для подвешивания кабельных лотков шириной
200 – 300 мм на шпильке М8. Не предназначен для лотков с шириной 100 мм.
Максимальная рекомендованная нагрузка 80 кг. Толщина жести 5,0 мм.
Этот тип держателя нельзя использовать в комбинации с крышкой лотка. В случае
инсталляции с крышкой необходимо использовать полку PZM.
трапециевидный держатель шпильки
dzm 5
Трапециевидный держатель шпильки DZM 5 используется для жесткого закрепления
шпилек М8 при креплении к крыше и подвесным потолкам, образованных листовой
жестью. Максимальная рекомендованная нагрузка – 100 кг. Толщина жести 2,0 мм.
Для вырезания отверстий в листовой жести используйте ножницы (см. главу
Инструментарий).
L (шагдержателя)
200 мм
250 мм
300 мм
демонстрация монтажа
использованный соединительный материал:
1 винт М8х100 – 140
с шестигранной головкой
1 гайка М8
1 шайба М8
демонстрация монтажа
80
шт
компоненты на рисунке входят в комплект
25
шт
компоненты на рисунке входят в комплект
100
шт
компоненты на рисунке входят в комплект
демонстрация монтажа
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
5 - гальваническоецинкование (ГЦ)
7 - геомет500 (Г5)
8 -нержавеющая стальAISI304 (A2)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
ДЕРЖАТЕЛИ
