32 / 94
32
ГЦ
ГЦ
ГO
A2
ГЦ
ГO
A2
ARK - 214120
ARK - 224120
ARK - 234120
ARK - 214100
ARK - 224100
ARK - 234100
ARK - 214090
-
-

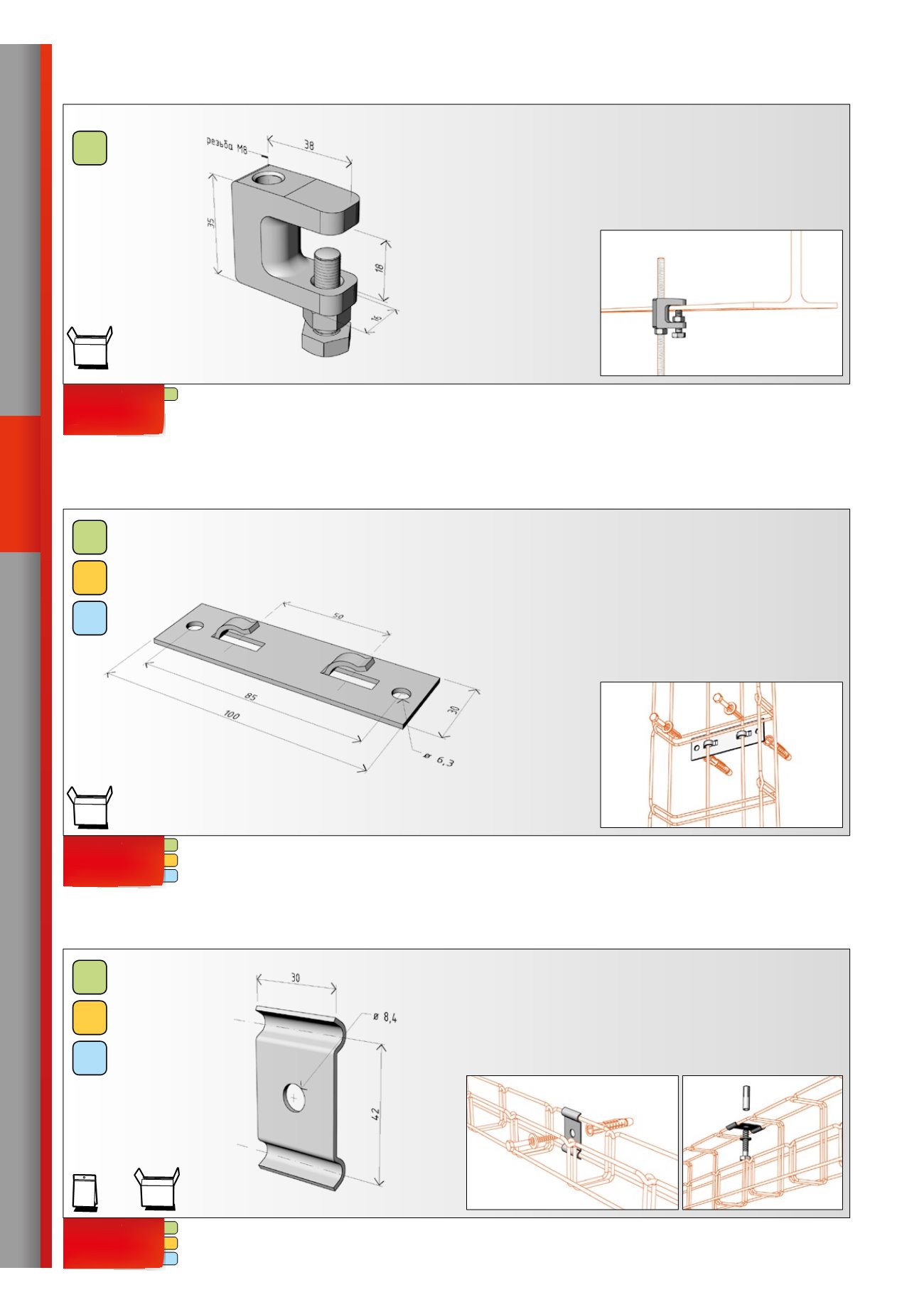

держатель шпильки
dzm 9
Держатель DZM 9 используется для жесткого закрепления шпилек М8 при пространствен-
ном монтаже, путем подвешивания на
I
-образный профиль.
Максимальная рекомендованная нагрузка держателя 120 кг.
настенный держатель лотка
dzm 10
Держатель DZM 1 благодаря своей универсальности может использоваться в разных типах
инсталляций горизонтального и вертикального монтажа. Используется главным образом
у металлических конструкций, к которым прикрепляется винтами, в некоторых случаях
сваркой. Технически не предназначен для лотков шириной 100 мм.
Максимальная рекомендованная нагрузка крючков:
• на растяжение 30 кг – в случае настенной инсталляции
• при срезе 10 кг – в случае потолочной инсталляции
Толщина жести 1,5 мм.
боковой держатель лотка
dzm 12
Держатель DZM 12 используется в паре для крепления лотков меньшего размера в настен-
ном монтаже непосредственно на вертикальные части здания. Максимальная рекомендуе-
мая ширина лотка до 150 мм в зависимости от веса нагрузки лотка.
Держатель DZM 12 подходит также в качестве крепежного элемента для лотков M2
G-образного типа.
демонстрация монтажа
демонстрация монтажа
демонстрация монтажа
100
шт
10
шт
×
10 =
100
шт
50
шт
компоненты на рисунке входят в комплект
гальваническое
цинкование
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
ДЕРЖАТЕЛИ
