ARK - 223095
–
соединитель пространственной стойки
SSPM

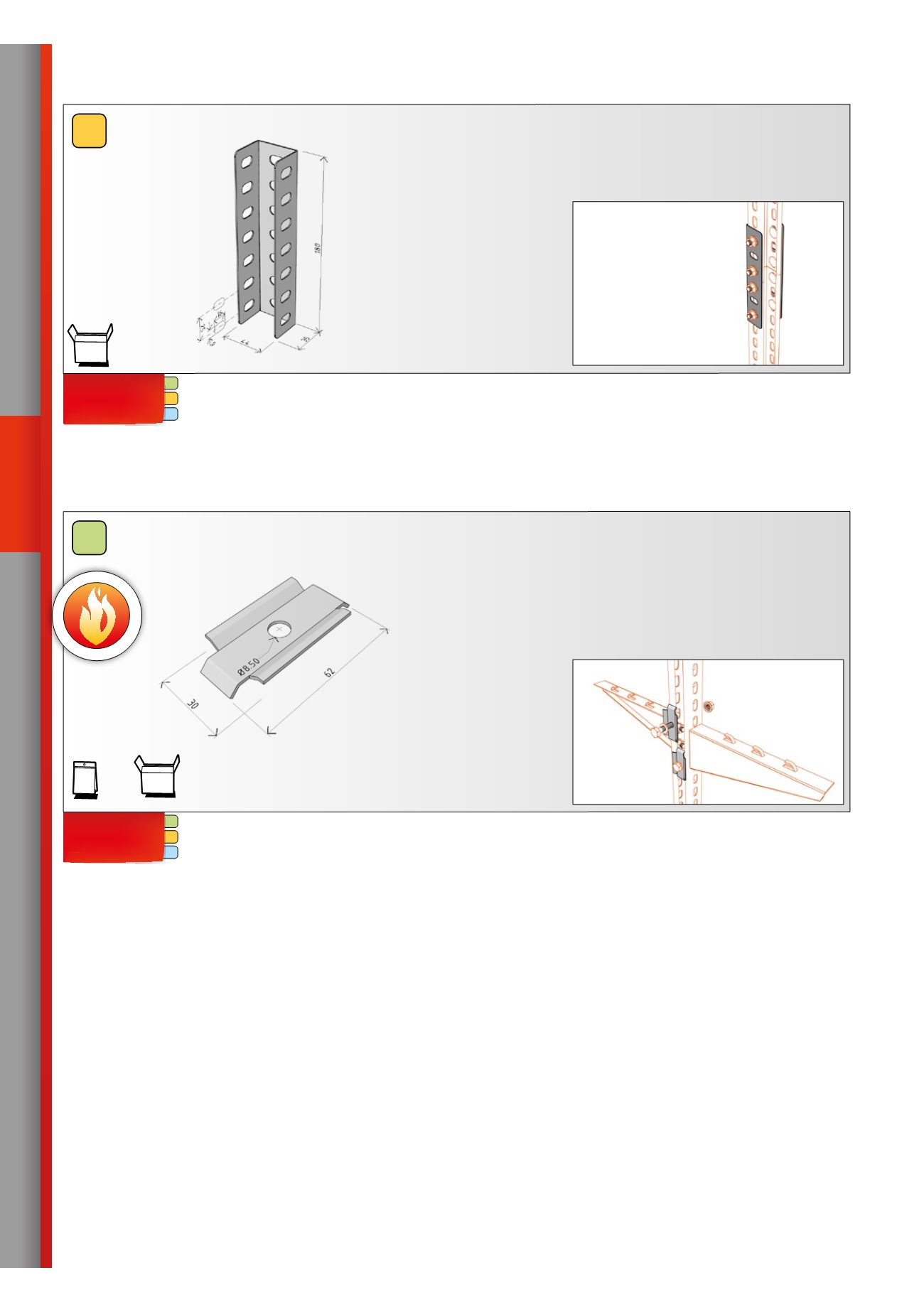

Соединитель SSPM служит для соединения двух пространственных стоек STPM (см. стр.
44). Для гарантии качественного соединения обязательно нужно использовать минималь-
ное количество соединительного материала, указанного на рисунке.
демонстрациясоединения
использованныйсоединительныйматериал:
8болтовсквадратнымподголовкомM8x20
8шайб M10
8гаекM8
1
шт
демонстрация монтажа
O
ГЦ
ГO
A2
ARK - 218958
–
–
стабилизирующая вставка стойки
SVSM
Стабилизирующая вставка стойки SVSM служит для укрепления открытого профиля стойки
STPM, в месте крепления консоли, при установке с функциональной целостностью. Для
консолей с малой пятой (NZM 50-200) используется одна вставка. Для консолей с большой
пятой (NZM 250-500) всегда пара. Правильно инсталлированная стабилизирующая вставка
предотвращает прогибание боковой стенки стойки внутрь, под давлением нагруженной
консоли.
демонстрациясоединения
использованныйсоединительныйматериал
дляоднойвставкиSVSM:
1болтM8×50
1шайбаM10
1гайкасбуртомM8
демонстрация монтажа
гальваническое
цинкование
