консоль
NZM

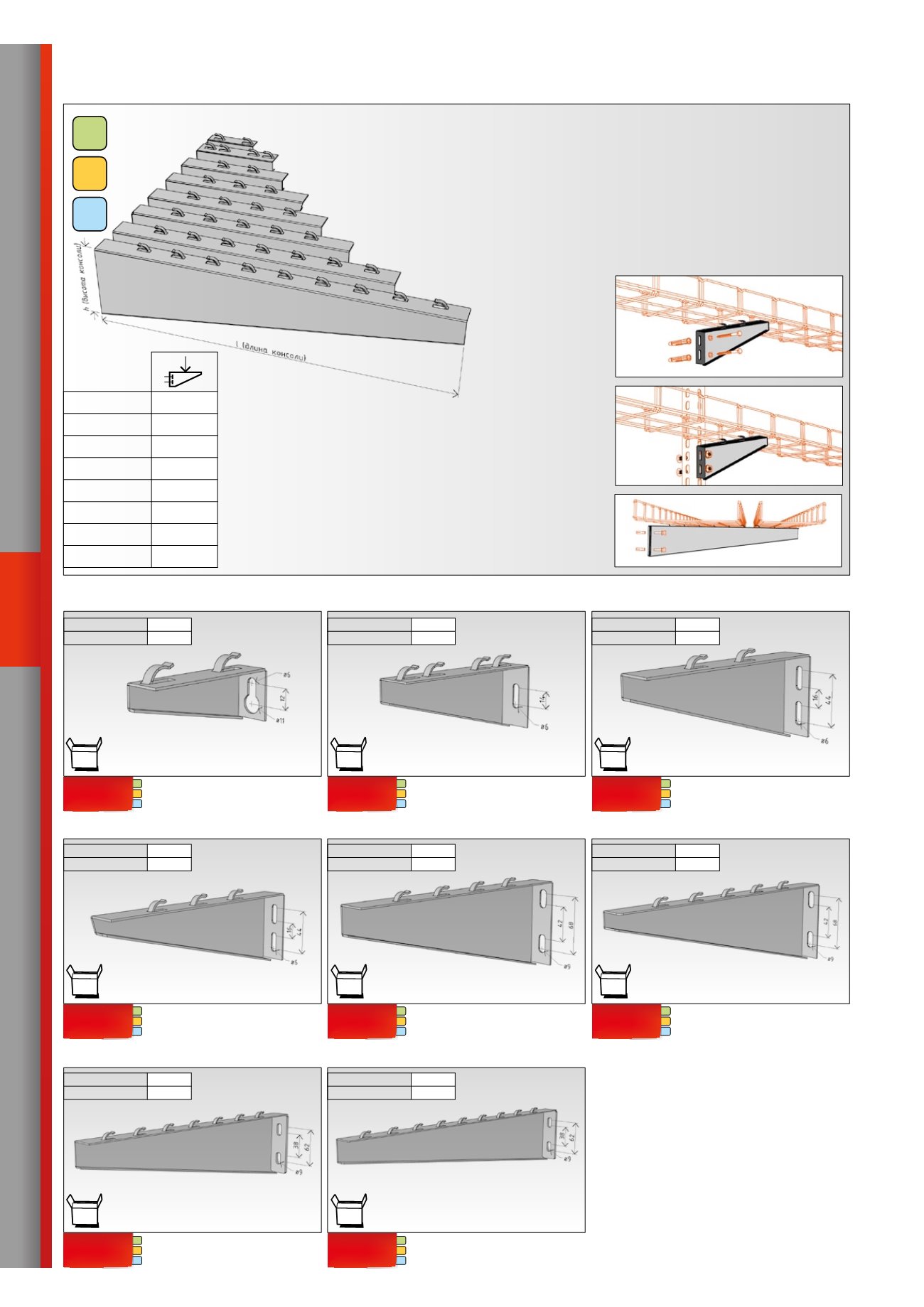

Консоли NZM используются для инсталляции кабельной трассы на стене объекта. В случае
использования этих консолей в пространственной инсталляции трассы, они крепятся на стойки
STPM. В случае настенной инсталляции большего количества трасс друг над другом можно
использовать стойку STNM (см. стр. 38 – 39).
Консоли изготовлены из жести толщиной 1,5 – 2 мм. Для более простой инсталляции они
оснащены безвинтовыми захватами.
консоль
nzm 50
ARK - 215005
ARK - 225005
ARK - 235005
консоль
nzm 100
ARK - 215010
ARK - 225010
ARK - 235010
консоль
nzm 200
ARK - 215020
ARK - 225020
ARK - 235020
консоль
nzm 250
ARK - 215025
ARK - 225025
ARK - 235025
|
XXX
мм |
80
мм |
20
мм |
XXX
кг
консоль
nzm 300
ARK - 215030
ARK - 225030
ARK - 235030
консоль
nzm 400
ARK - 215040
ARK - 225040
ARK - 235040
консоль
nzm 500
ARK - 215050
ARK - 225050
ARK - 235050
консоль
nzm 150
ARK - 215015
ARK - 225015
ARK - 235015
Несущая
способность
NZM 50
30
кг
NZM 100
40
кг
NZM 150
45
кг
NZM 200
50
кг
NZM 250
75
кг
NZM 300
100
кг
NZM 400
120
кг
NZM 500
150
кг
l (длинаконсоли)
83 мм
h (высотаконсоли)
32 мм
l (длинаконсоли)
133 мм
h (высотаконсоли)
52 мм
l (длинаконсоли)
172 мм
h (высотаконсоли)
73 мм
l (длинаконсоли)
225 мм
h (высотаконсоли)
72 мм
l (длинаконсоли)
273 мм
h (высотаконсоли)
102 мм
l (длинаконсоли)
328 мм
h (высотаконсоли)
102 мм
l (длинаконсоли)
400 мм
h (высотаконсоли)
105 мм
l (длинаконсоли)
500 мм
h (высотаконсоли)
105 мм
возможность инсталлировать лотки шириной
50 – 100 мм
60
шт
40
шт
20
шт
20
шт
10
шт
10
шт
10
шт
10
шт
Монтаж на стойку
Используется при пространственной
инсталляции кабельной трассы или
при объединенном настенном мон-
таже большего количества кабельных
трасс друг над другом.
Настенный монтаж
Используется при креплении
кабельных трасс непосред-
ственно к стене или к иной
вертикальной конструкции
здания.
Объединенный монтаж
для большего количества лотков
на одной консоли.
Для правильной функции консолей
и достижения их номинальной
несущей способности важна
равномерность распределения
нагрузки по их длине.
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
КОНСОЛИ
