43 / 94
43
ГЦ
ГO
A2
ГЦ
ГO
A2
ГЦ
ГO
A2
ГЦ
ГO
A2
ГЦ
ГO
A2
ГЦ
ГO
A2
ГЦ
ГO
A2
полка лотка пожароустойчивая
pzmp 150
ARK - 216215
ARK - 226215
ARK - 236215
полка лотка пожароустойчивая
pzmp 300
ARK - 216230
ARK - 226230
ARK - 236230
полка лотка пожароустойчивая
pzmp 200
ARK - 216220
ARK - 226220
ARK - 236220
полка лотка пожароустойчивая
pzmp 400
ARK - 216240
ARK - 226240
ARK - 236240
полка лотка пожароустойчивая
pzmp 250
ARK - 216225
ARK - 226225
ARK - 236225
полка лотка пожароустойчивая
pzmp 500
ARK - 216250
ARK - 226250
ARK - 236250

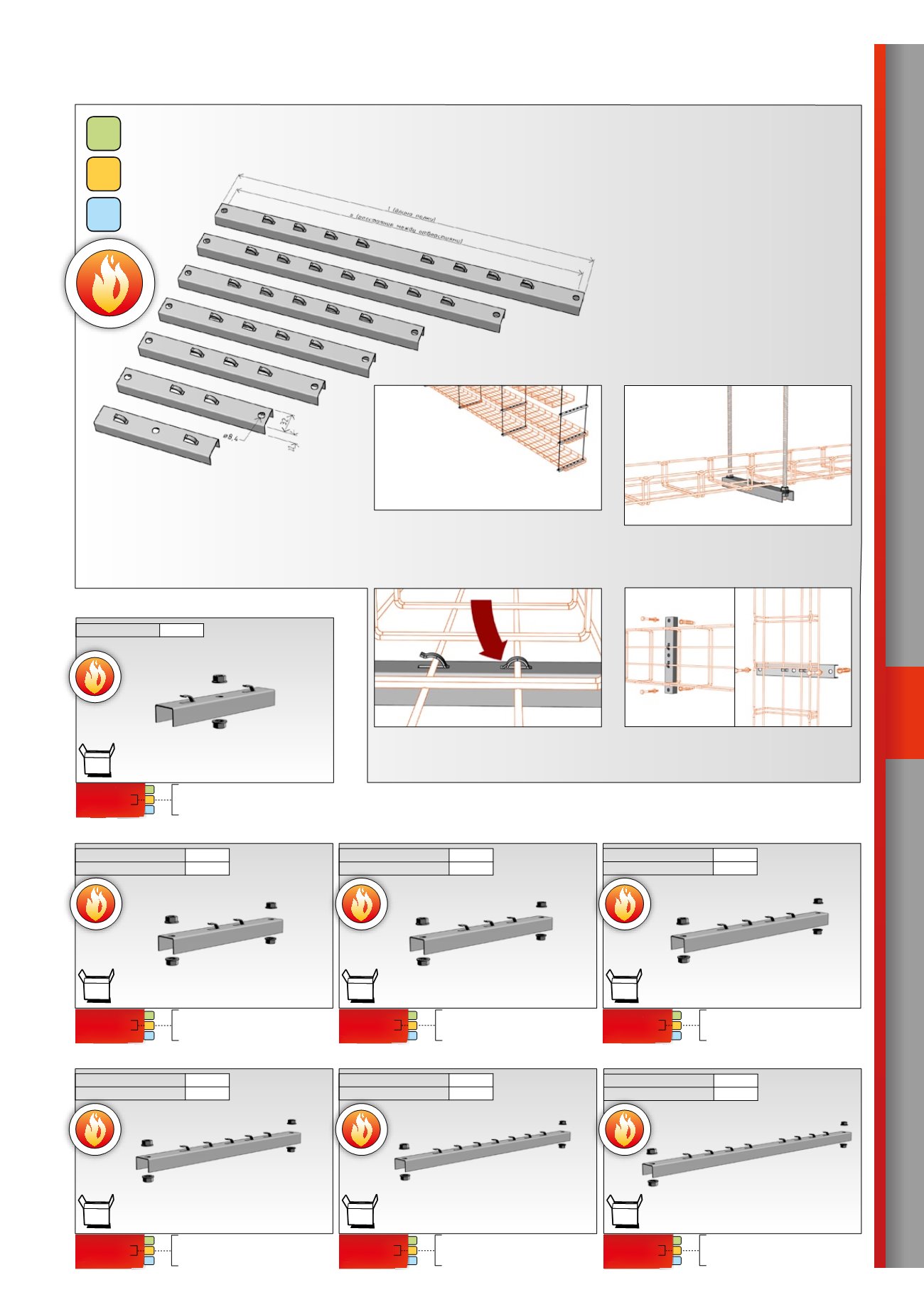

полка
PZMP
пожароустойчивая
Полки линии PZMP тестированы на пожароустойчивость согласно температурным кривым
P и PH. В комбинации со шпилькой M8 используются в качестве несущих элементов при про-
странственной инсталляции кабельной трассы с функциональной целостностью (техническая
информация к монтажу см. главу Монтаж с функциональной целостностью на стр. 51 – 74).
Полки изготовлены из жести толщиной 2 мм. Для более простой инсталляции они оснащены
безвинтовыми захватами.
Монтаж на парышпилек
Используется для подвесного варианта кабельных трасс,
прикрепленных к потолку.
Крепление лотков на полки
Лотки, уложенные на полки, фиксируются пригибанием
захватывающих язычков как на рисунке.
Подвесной монтаж
На шпильке можно разместить большее количество
кабельных трасс друг над другом. Лотки могут иметь
различную ширину на всю длину полки.
горизонтальная
вертикальная
Настенный монтаж
Используется при креплении кабельных трасс
непосредственно к стене.
l (длинаполки)
215 мм
s (расстояниемеждуотверстиями)
185 мм
l (длинаполки)
265 мм
s (расстояниемеждуотверстиями)
235 мм
l (длинаполки)
315 мм
s (расстояниемеждуотверстиями)
285 мм
l (длинаполки)
365 мм
s (расстояниемеждуотверстиями)
335 мм
l (длинаполки)
465 мм
s (расстояниемеждуотверстиями)
435 мм
l (длинаполки)
565 мм
s (расстояниемеждуотверстиями)
535 мм
| 100 мм | 800 мм | 30мм |
XXX
кг
полка лотка пожароустойчивая
pzmp 100
ARK - 216210
ARK - 226210
ARK - 236210
l (длинаполки)
130 мм
компонентына этомрисункевходятвкомплект
25
шт
компонентына этомрисункевходятвкомплект
25
шт
компонентына этомрисункевходятвкомплект
25
шт
компонентына этомрисункевходятвкомплект
25
шт
компонентына этомрисункевходятвкомплект
25
шт
компонентына этомрисункевходятвкомплект
25
шт
компонентына этомрисункевходятвкомплект
25
шт
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
5 - гальваническоецинкование (ГЦ)
7 - геомет500 (Г5)
8 -нержавеющая стальAISI304 (A2)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
5 - гальваническоецинкование (ГЦ)
7 - геомет500 (Г5)
8 -нержавеющая стальAISI304 (A2)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
ПОЛКИ
