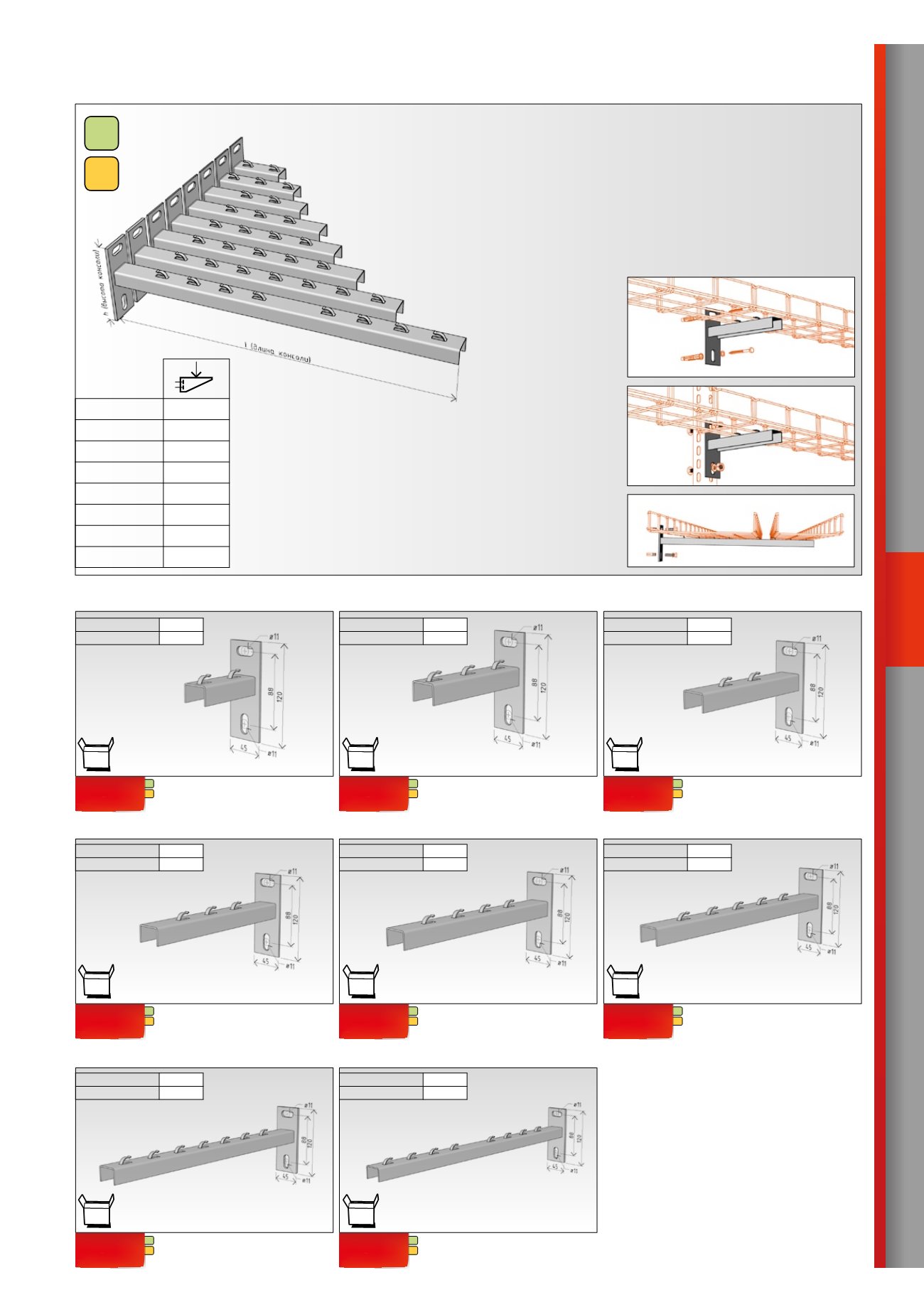

консоль NPZM
Консоли линии NPZM используются для инсталляции кабельной трассы на стене объекта, их са-
мое большое техническое преимущество в первую очередь в возможности быстрой и простой
инсталляции крепежных элементов. В случае использования этих консолей в пространственной
инсталляции трассы, они крепятся на стойки STPM, а в случае настенной инсталляции большего
количества трасс друг над другом, на стойку STNM (см. стр. 45).
Консоли изготовлены из жести толщиной 2,0 мм, а их основание из жести 5,0 и 6,0 мм. Для более
простой инсталляции лотков, они оснащены безвинтовыми захватами.
консоль nPzm 50
ARK - 215105
ARK - 225105
–
консоль nPzm 100
ARK - 215110
ARK - 225110
–
консоль nPzm 200
ARK - 215120
ARK - 225120
–
консоль nPzm 250
ARK - 215125
ARK - 225125
–
| XXX mm | 80mm | 20 mm | XXX kg
консоль nPzm 300
ARK - 215130
ARK - 225130
–
консоль nPzm 400
ARK - 215140
ARK - 225140
–
консоль nPzm 500
ARK - 215150
ARK - 225150
–
консоль nPzm 150
ARK - 215115
ARK - 225115
–
Монтаж на стойку
Используется при пространственной
инсталляции кабельной трассы
или при объединенном настенном
монтаже большего количества
кабельных трасс друг над другом.
Объединенный монтаж
для большего количества лотков
на одной консоли.
Для правильной функции консолей
и достижения их номинальной
несущей способности важна
равномерность распределения
нагрузки по их длине.
Настенный монтаж
Используется при креплении
кабельных трасс непосредственно
к стене или к иной вертикальной
конструкции здания.
Несущая
способность
NPZM 50 90,0 кг
NPZM 100 88,3 кг
NPZM 150 86,7 кг
NPZM 200 85,0 кг
NPZM 250 81,7 кг
NPZM 300 80,0 кг
NPZM 400 78,3 кг
NPZM 500 75,0 кг
l (длинаконсоли) 80 мм
h (высотаконсоли) 120 мм
l (длинаконсоли) 135 мм
h (высотаконсоли) 120 мм
l (длинаконсоли) 170 мм
h (высотаконсоли) 120 мм
l (длинаконсоли) 225 мм
h (высотаконсоли) 120 мм
l (длинаконсоли) 270 мм
h (высотаконсоли) 120 мм
l (длинаконсоли) 320 мм
h (высотаконсоли) 120 мм
l (длинаконсоли) 400 мм
h (высотаконсоли) 120 мм
l (длинаконсоли) 500 мм
h (высотаконсоли) 120 мм
возможность инсталлировать
лотки шириной 50 – 100 мм
10 шт 10 шт 10 шт
10 шт 10 шт 10шт
10 шт 10 шт
гальваническое
цинкование
O
КОНСОЛИ
