Принципы крепления и нагрузки консолей
Оптимальное распределение нагрузки
Правильный выбор и выполнение крепления
Крепежная техника
обычная несущая способность
кривая
несущей способности
L/2
L/2
H
F
F
L
L
несущая способность крепления на срезе
F
F
1
F
2
H
2
H
1
нагрузка консоли
растяжение в верхней точке крепления
давление в нижней точке крепления
F
1
F
2
H
2
h
2
H
1
h
1
f
1
f
2
F
нагрузка консоли
растяжение в верхней точке крепления консоли
растяжение в верхней точке крепления стойки
стойка STNM
давление в нижней точке крепления консоли
давление в нижней точке крепления стойки
Для выполнения декларированных величин несущей способности важно соблюдать
несколько правил при установке консолей и укладке кабелей в лотки.

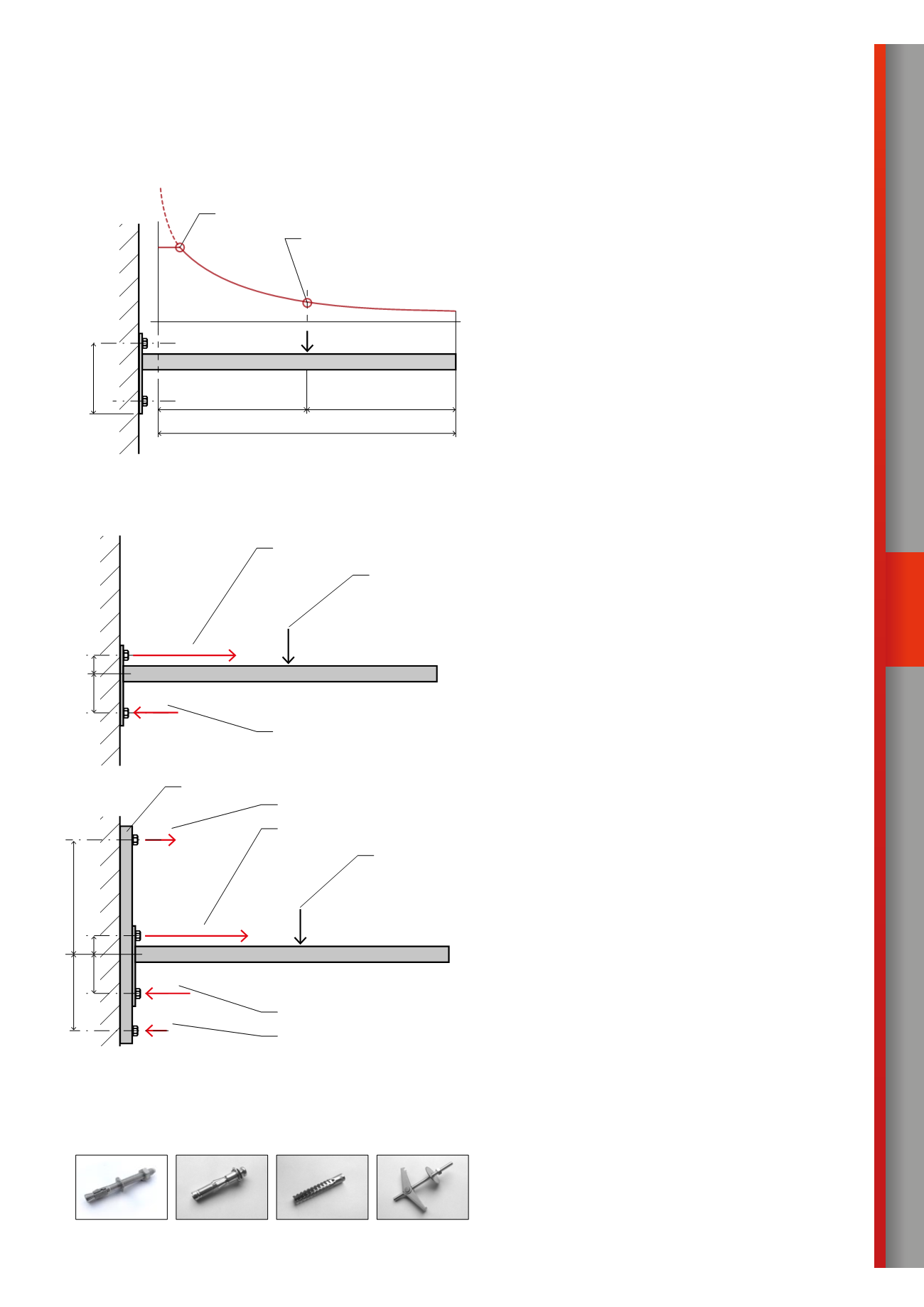

На несущую способность кабельной трассы влияет распределение нагрузки по длине консо-
ли. Декларированные величины несущей способности приведены у отдельных типов и раз-
меров консолей и соответствуют равномерному распределению нагрузки консоли. Равно-
действующая сила находится посередине и соответствует сумме веса отдельных кабелей.
В случае если невозможно или нецелесообразно сохранять равномерное распределение
нагрузки, то важно, чтобы кабели с большим весом были уложены ближе к пяте консоли.
Если и это невозможно, то нужно учитывать сниженную несущую способность, увеличение
которой пропорционально асимметрии нагрузки (см. рисунок и график слева).
Для годности кабельной трассы часто бывает самой важной несущая способность точек кре-
пления. Из распределения сил следует, что самой нагруженной всегда является верхняя точ-
ка крепления и больше всего она нагружается растяжением. Поэтому у трасс с требованием
к более высокой нагрузке очень важно проверить качество и тип стены, к которой крепится
трасса, причем, по всей длине инсталляции, потому что вдоль трассы ситуация может зна-
чительно отличаться. Правильный выбор способа крепления и его правильное выполнение
является основным условием для достижения более высокой несущей способности трасс.
В нашем предложении находится комплексная линия крепежных элементов известных по-
ставщиков, которые покрывают широкий диапазон требований здания и решают большин-
ство обычных ситуаций при установке трасс.
Более подробно о предложении креплений
на стр. 49 или на
www.arkys.cz.
В случае если качество стены не позволяет выполнить достаточно прочное крепление или
в случаях, когда невозможно проверить качество стены, уместно использовать возможно-
сти инсталляции консолей на стену с помощью стойки STNM.
В этом случае распределение сил, влияющих на точки крепления, намного выгоднее и поэто-
му достигается большая несущая способность уложенной трассы. Данный способ подходит
для более нагруженных трасс, инсталлированных прямо на стену.
