27 / 94
27
ГЦ
ГO
A2
ГЦ
A2
ARK - 213070
ARK - 223070
ARK - 233070

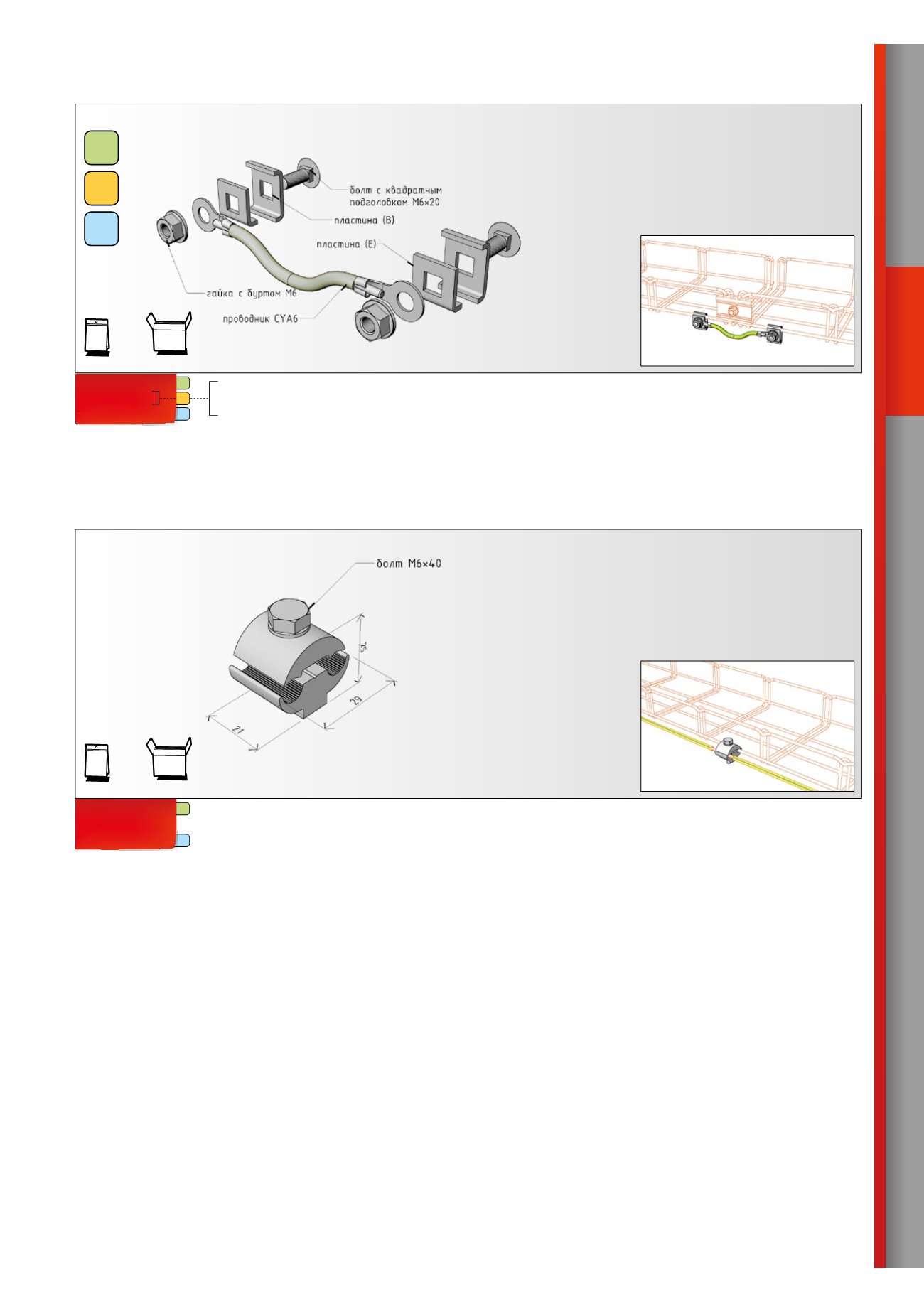

соединитель заземляющий
SUM 1
Соединитель SUM 1 используется в качестве проводящего соединения отдельных лотков
приреализациикабельныхтрассвсредесвысокойкоррозийнойагрессивностью(особенно
AD3 - AD8, AF3 a AF4, но и другие). Комплект соединителей состоит из проводника CYA 6
(длина 200 мм), двух пластин (B), двух пластин с кромкой (E), двух болтов с квадратным
подголовником M6x20 и двух гаек M6.
демонстрация монтажа
100
шт
10
шт
×
10 =
компоненты на рисунке входят в комплект
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
ARK - 213078
-
ARK - 233078
соединитель заземляющий
SVZM 1
Соединитель SVZM 1 используется для заземления кабельной трассы. После инсталляции
заземляющего проводника к лотку его можно использовать как случайный заземляющий
проводник.
Установка скобы SVZM 1 по всей длине трассы примерно через каждые 5 – 10 метров.
Диаметр защитного провода определяет проектировщик на основании технических
расчетов. Поперечный разрез скобы для проводника – 25 мм
2
.
демонстрация монтажа
100
шт
10
шт
×
10 =
компоненты на рисунке входят в комплект
Соединитель–латунь, соединительныйматериал–нержавеющая стальAISI304 (A2)
Соединитель–латунь, соединительныйматериал– гальваническоецинкование (ГЦ)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
СОЕДИНИТЕЛИ
