25 / 94
25
2
×
M2 50/50
M2 100/50
M2 150/50
M2 200/50
M2 100/100
M2 50/50 G
M2100/100G
4
×
M2 400/50
M2 500/50
M2 400/100
M2 500/100

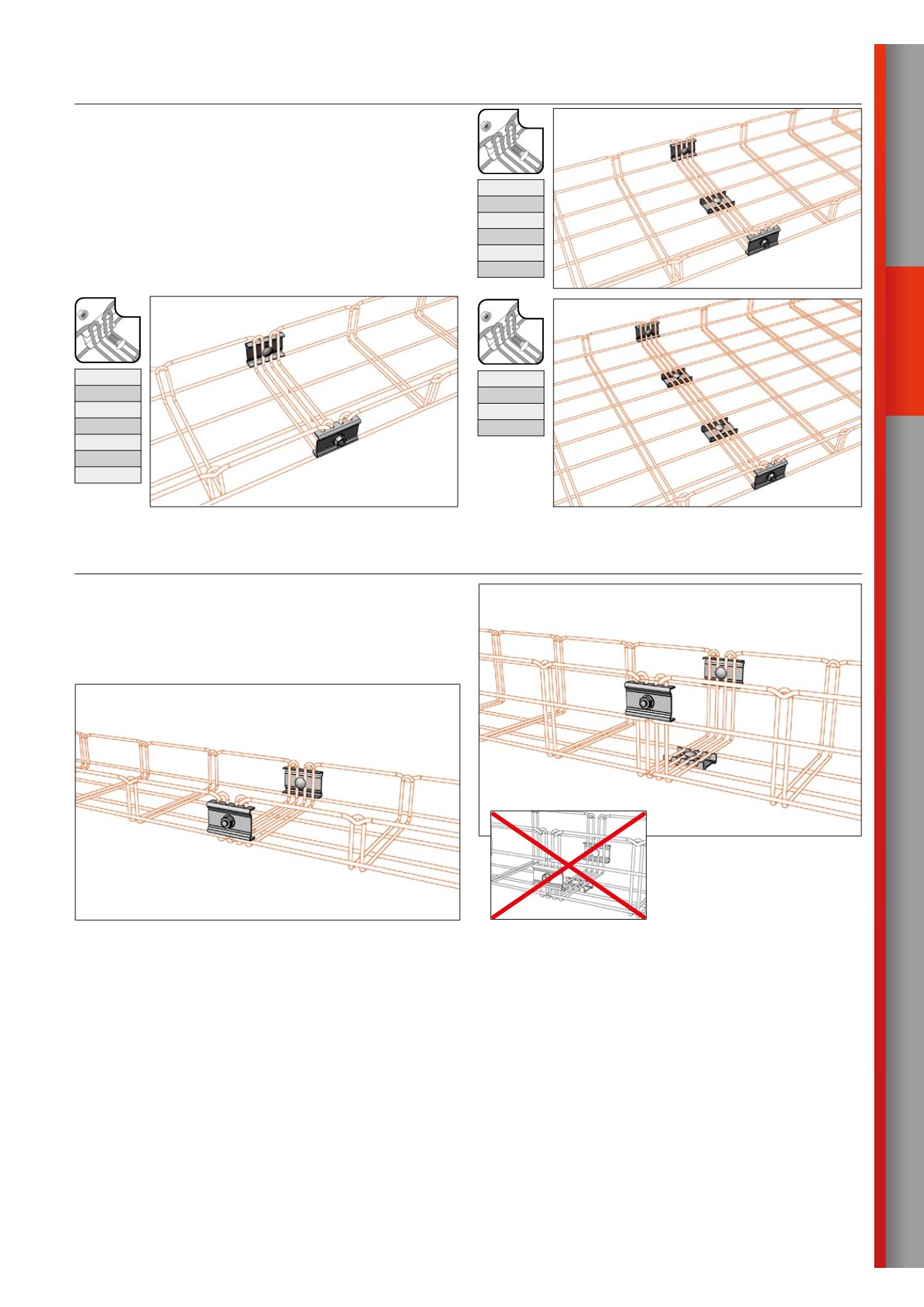

Принципы соединения
Правильное размещение соединителя SZM 1 или соединителя SZM 1-R
3
×
M2 250/50
M2 300/50
M2 150/100
M2 200/100
M2 250/100
M2 300/100
Для выполнения декларированных величин необходимо использовать правильное коли-
чество соединителей в позициях согласно рисункам. Декларированные величины несущей
способности лотков (см. стр. 10) обусловлены установленным выполнением их соединений.
В противном случае мы не гарантируем выполнение декларированной несущей способности.
Для достижения декларированной несущей способности кабельной трассы и для получения
оптимальной жесткости собранной трассы важно правильное размещение соединителей к
боковой стенке лотка, в соответствии с рисунком. Это важно главным образом для лотков
с высотой боковой стенки 100 мм, на которых соединитель должен быть размещен непо-
средственно под верхней кромкой лотка.
СОЕДИНИТЕЛИ
