26 / 94
26
ГЦ
ГO
A2
ГЦ
ГO
A2
ARK - 213040
ARK - 223040
ARK - 233040

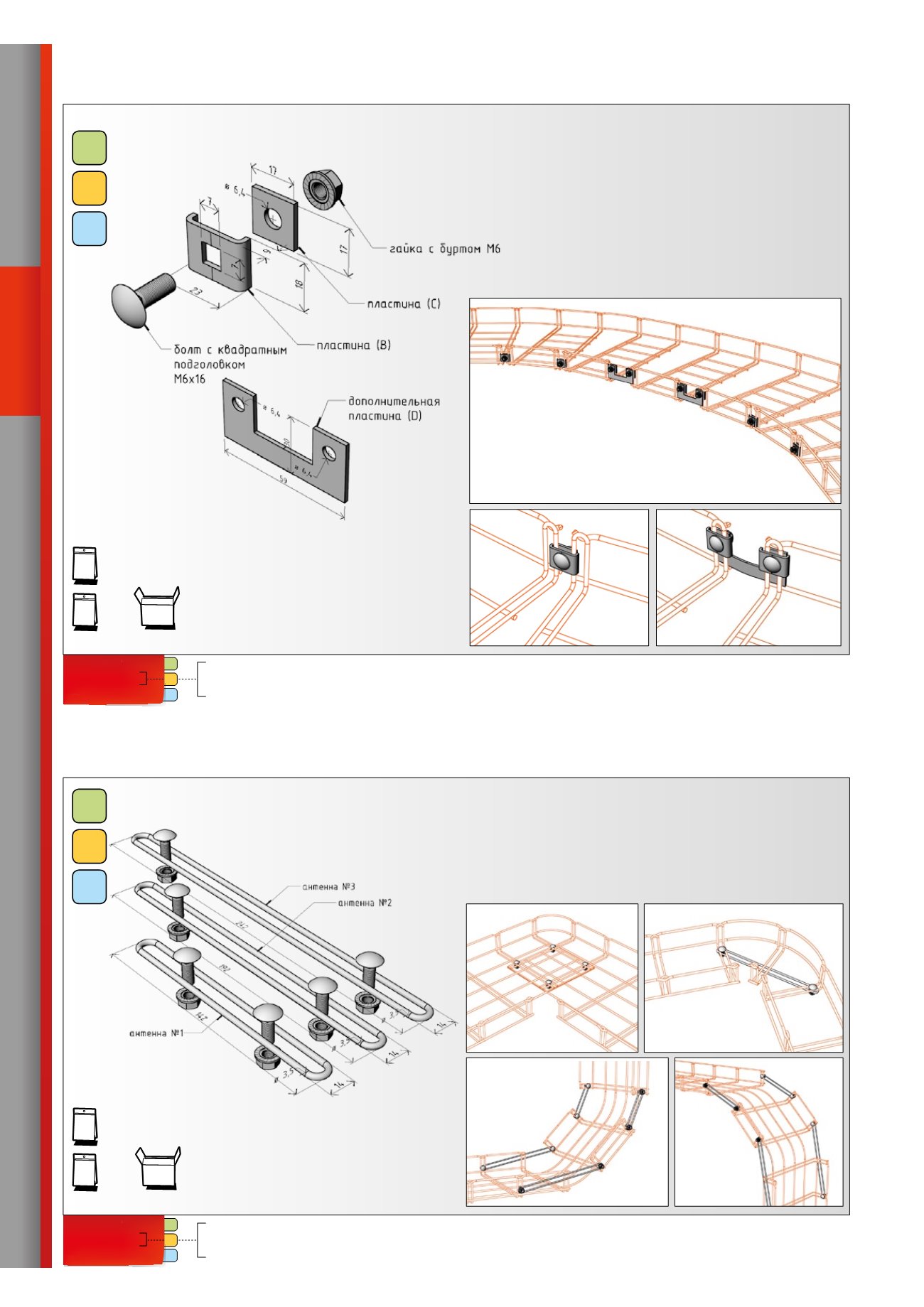

соединитель формирующий
SZM 4
Соединитель SZM 4 используется для создания колен, Т-образных отводов, перекрещи-
вания лотков и других необходимых для конкретной кабельной трассы ответвлений.
Комбинацией плаcтин C или D можно достичь разного угла плавной дуги.
Комплект соединителя состоит из главной пластины типа B, планок типа C и D, болта
с квадратным подголовком M6x16 и гайки с буртом М6.
демонстрация монтажа
ARK - 213050
ARK - 223050
ARK - 233050
Формирующий комплект
tsm 50-100
Формирующий комплект TSM 50-100 служит дополнением к соединителю SZM 4. использу-
ется прежде всего для формирования лотков шириной 50 и 100 мм, но его соедини-
тельные аксессуары (болт и гайка) можно использовать и для формирования других
размеров лотков (см. рис. 1 и 2). Также его можно использовать для формирования
колен (см. рис. 3 и 4).
более подробная информация об использовании
Формирующего комплекта TSM в главе Формирование на стр. 75-88
более подробная информация об использовании
Формирующего комплекта в главе Формирование на стр. 75-88
100
шт
10
шт
×
10 =
10
шт
+ в упаковке всегда 5
шт
дополнительной пластины (D),
которая монтируется с двумя пластинами SZM 4
компоненты на рисунке входят в комплект
20
шт
1
шт
×
20 =
1
шт
= 2 антенны №1 + 2 антенны №2 + 2 антенны №3
12 болтов с квадратным подголовком M6x16 + 12 гаек с буртом М6
демонстрация монтажа
рис. 3
рис. 1
рис. 4
рис. 2
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
гальваническое
цинкование
O
A2
нержавеющая
стальAISI304
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
0 - гальваническоецинкование (ГЦ)
2 - геомет500 (Г5)
3 -нержавеющая стальAISI304 (A2)
СОЕДИНИТЕЛИ
