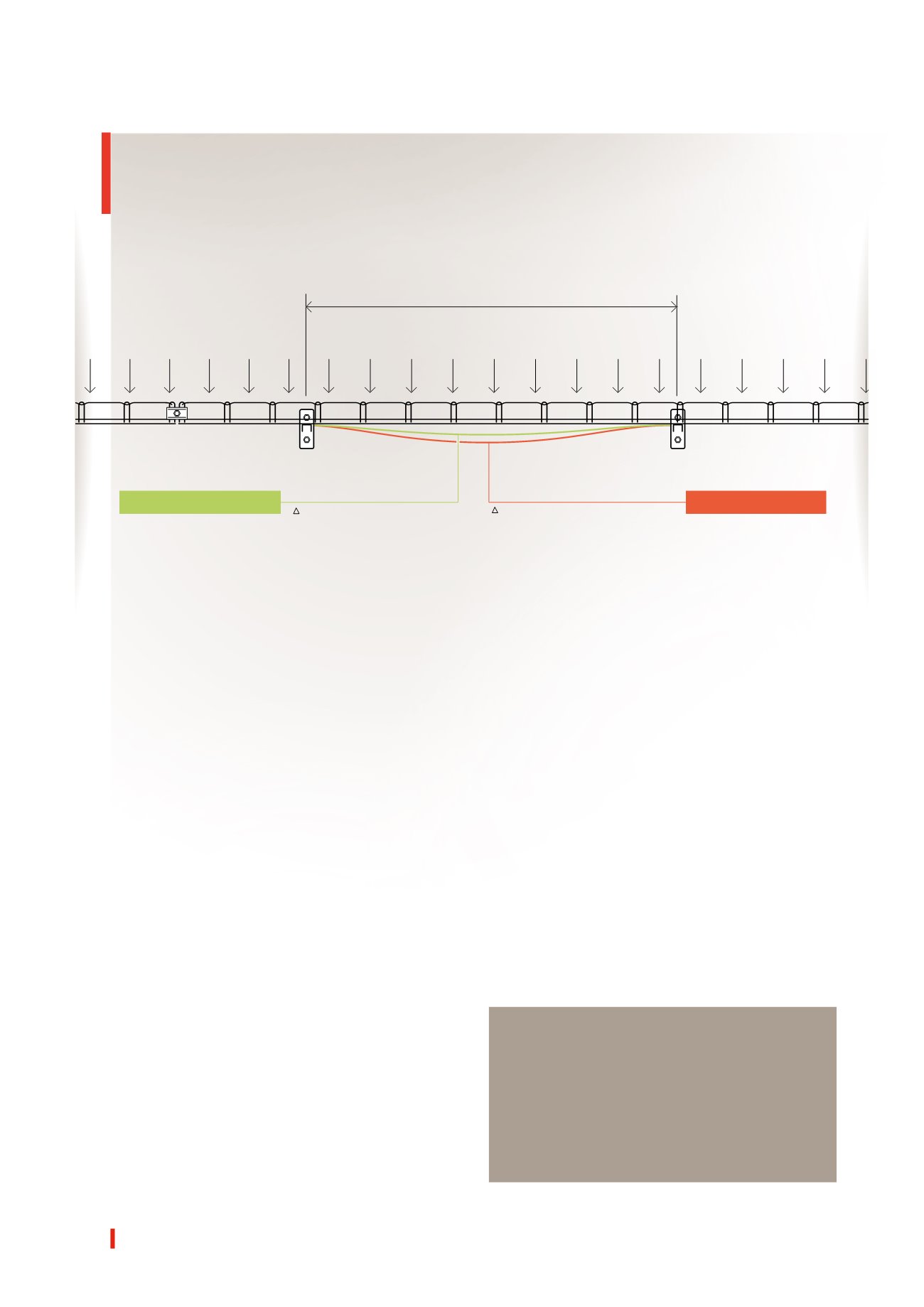

rozstaw punktów podparcia - L
maks. ugięcie według ČSN EN 61 537
h
max
= 1/100
×
L
maks. zalecane ugięcie
h
max
= 1/150
×
L
metodyka ARKYS
ČSN EN 61 537
Jak to jest z nośnością korytek kablowych
Systemy tras kablowych muszą mieć dostateczną wy-
trzymałość mechaniczną (nośność i sztywność), którą
rozpatruje się według ugięcia obciążonej trasy kablo-
wej.Korytka MERKUR 2 są testowane według normy
ČSN EN 61537. Testowanie przebiega tak, że trasy kablo-
we są stopniowo (krokowo) obciążane i jest obserwowane
ich odkształcenie (ugięcie). Obciążenie odpowiadające
ugięciu 1/100 rozstawu oznacza się SWL i jest uważane
za limit obciążenia dla danego korytka przy danej roz-
piętości punktów podparcia pod warunkiem, że przy nim
nie doszło do poprzecznego odkształcenia większego
niż 1/20 szerokości testowanej trasy.
Testowana trasa jest dalej obciążana aż na 1,7 krotność
obciążenia SWL, przy tym pod tym obciążeniem nie
może dojść do zapadnięcia się konstrukcji korytka. Jeżeli
są spełnione wszystkie te warunki, testowane korytko
otrzyma certyfikat a wartości SWL można używać jako
jego możliwą do wykorzystania nośność.
Metodyka ARKYS do kontroli
nośności korytek kablowych
Dla określenia nośności naszych korytek kablowych
wybraliśmy bardziej surowe kryterium z punktu widzenia
dopuszczalnego ugięcia. Przy pełnym obciążeniu kory-
tek (obciążenie SWL) wymagamy, aby ugięcie korytek
MERKUR2 nie przekroczyło 1/150 rozstawu punktów
podparcia, to znaczy o 30 % mniej, niż wymaga norma
ČSN EN 6153.
To znaczy na przykład, że przy rozstawie 2000 mmwar-
tość ugięcia korytek MERKUR2 nie przekroczy 13 mm
(przy tym według ČSNEN61537 dopuszczalne ugięcie
wynosi aż 20 mm).
Sztywniejsze korytka oznaczają między inny-
mi lepsze warunki dla funkcjonowania okablowa-
nia, zwłaszcza w ekstremalnych warunkach. Ta za-
leta jest widoczna na przykład podczas testów
funkcjonowania trasy kablowej w warunkach poża-
ru według ČSN 73 0895, podczas których system
MERKUR 2 długotrwale uzyskuje bardzo dobre wyniki.
Bardziej surowe kryteria testowania według me-
todyki AKRYS oznaczają, że korytka MERKUR2,
w porównaniu z korytkami kablowymi innych pro-
ducentów, przy pełnymobciążeniu będą wykazywać
mniejsze odkształcenia i ugięcia. Sztywniejsze
korytka z mniejszym ugięciem oznaczają między
innymi lepsze warunki dla funkcjonowania okablo-
wania, zwłaszcza w ekstremalnych warunkach.
