Jak określić odpowiednią wielkość
korytek na trasie kablowej
Dla określenia odpowiedniej wielkości korytka są waż-
ne dwie wartości. Możliwy do wykorzystania przekrój
korytka oraz ilość kabli, którą trzeba ułożyć do korytka,
reprezentowana wartością całkowitego przekroju kabli.

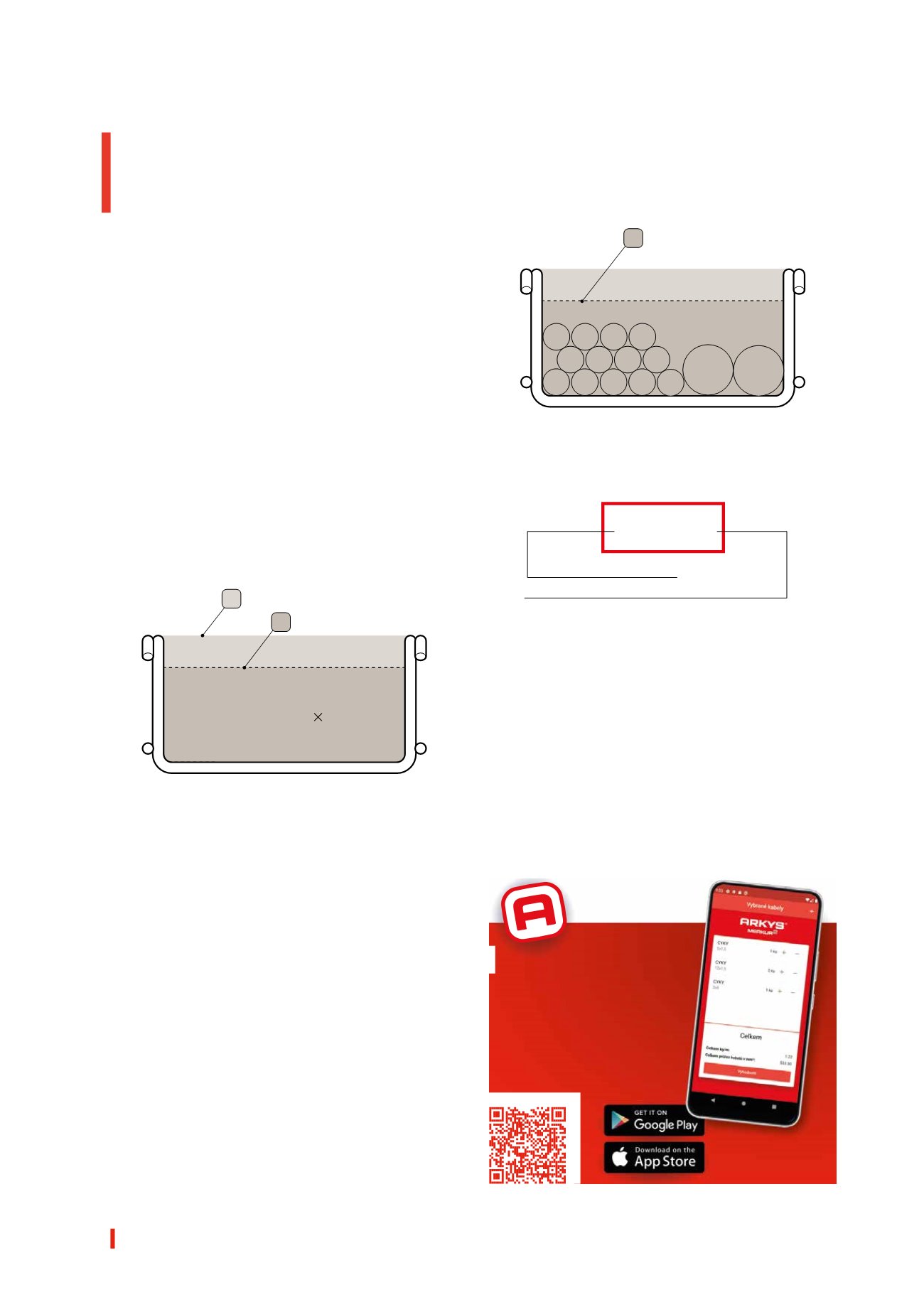

Efektywny przekrój korytka (S
ef
)
Efektywny przekrój korytka to wartość określająca,
jaki całkowity przekrój kabli można ułożyć do danego
korytka z zachowaniem zapasu bezpieczeństwa. Zapas
bezpieczeństwa dotyczy na przykład podwyższonych
wymagań dotyczących przekroju korytka w miejscach
zakrętów tras, gorsze wykorzystanie przekroju korytka
przy wyższej liczbie kabli układanych na jednej trasie,
ewentualne dodatkowe wymagania dotyczące umiesz-
czenia kabli na trasie i inne podobne wymagania.
przekrój korytka
S
efektywny przekrój korytka
S
ef
=
S
0,7
S
ef
Dla każdego korytka MERKUR2 jest podana wartość jego
przekroju efektywnego, którego można użyć do doboru
wielkości trasy kablowej z uwzględnieniem zakładanej
ilości kabli, które ma nieść.
Całkowity potrzebny przekrój korytka
Jest to suma przekrojów nominalnych wszystkich kabli
(S
k
), które będą ułożone w trasie. Do określenia prze-
krojów poszczególnych korytek można wykorzystać
orientacyjne tabele z przekrojami najczęściej używanych
kabli (str. 21). Tabela ma informacyjny charakter, jeżeli
do obliczenia są potrzebne dokładne wartości, najlepiej
jest uzyskać je u producenta wybranego okablowania.
Tak uzyskaną wartość potrzebnego przekroju korytka
S
celk
porównać z wartościami efektywnych przekrojów
korytek S
ef
i wybrać odpowiednie korytko, którego moż-
liwy do wykorzystania przekrój jest taki sam lub większy
niż wartość potrzebnego przekroju korytek.
Przy tym trzeba też uwzględnić funkcję trasy i z punktu
widzenia chłodzenia kabli wybrać do ich ułożenia raczej
większe korytka z mniejszym wypełnieniem przekroju
kablami. Z punktu widzenia chłodzenia tras obciążo-
ny cieplnie jest również korzystniejsze ułożenie kabli
w mniejszej liczbie warstw.
<=
suma przekrojów kabli w korytku
musi być mniejszy niż efektywny przekrój użytego korytka
S
ef
S
celk
S
celk
= S
k1
+S
k2
+S
k3
+…
S
k1
S
k2
S
k3
S
k4
S
k9
S
k10
S
k11
S
k12
S
k13
S
k14
S
k15
S
k5
S
k6
S
k7
S
k8
