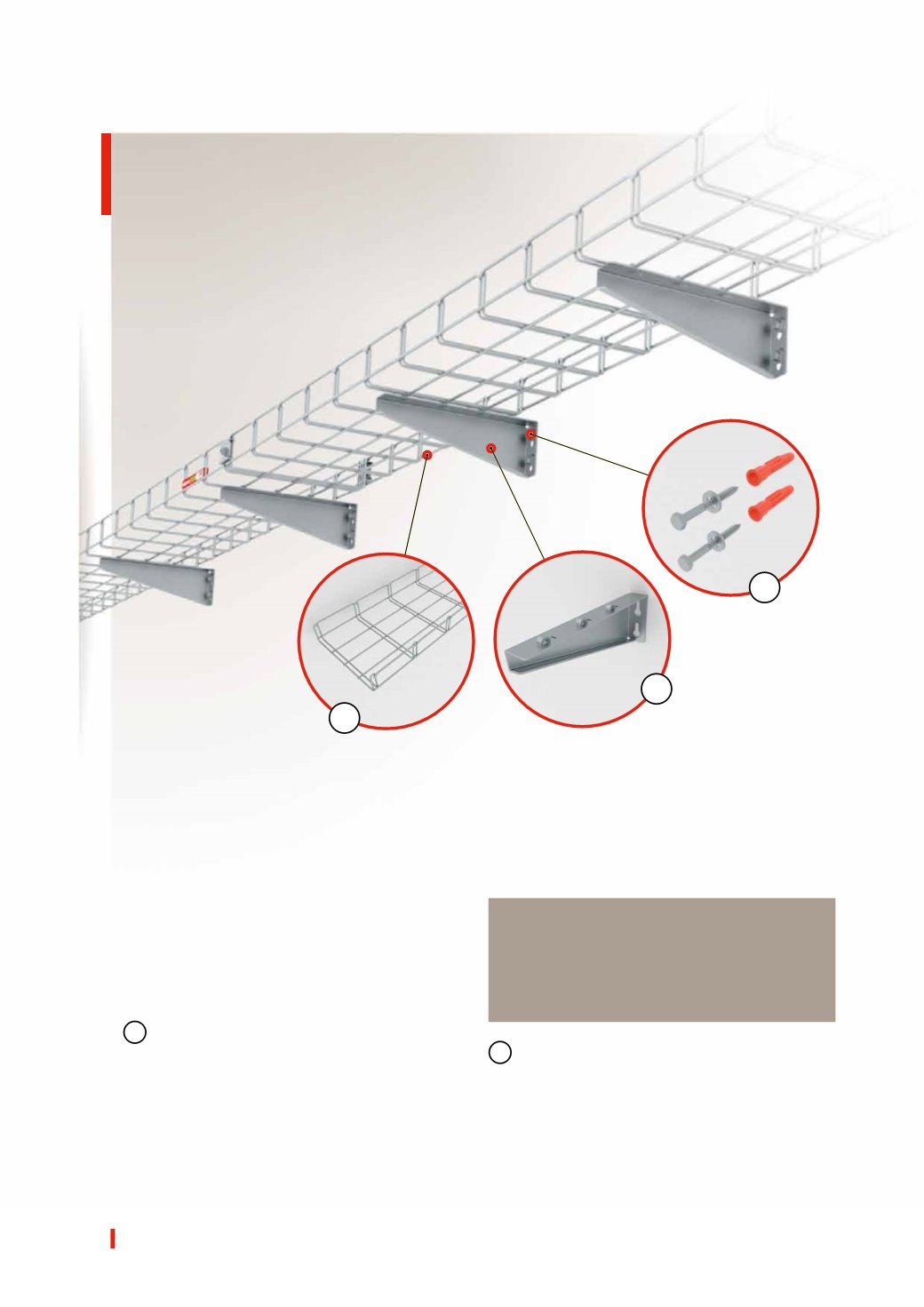

Korytko kablowe
1
Punkt podparcia
2
Mocowanie
3
=
Trasa
kablowa
+
+
Trasa kablowa
…czyli, każdy łańcuch jest tak mocny
jak mocne jest jego najsłabsze ogniwo!
to nie tylko korytko kablowe
Ta zasada obowiązuje też dla trasy kablowej jako
całości nie tylko pod kątem obciążenia, co jest głów-
nym tematem tej części, ale również na przykład
z punktu widzenia odporności na czynniki środowiska
lub odporności pożarowej. Wszędzie obowiązuje, że
najsłabsza część trasy określa odporność trasy jako
całości, dlatego tak trzeba postrzegać poszczególne
elementy instalacji. Skupmy jednak uwagę w tej chwili
zwłaszcza na nośności trasy kablowej. Z punktu widze-
nia nośności możemy trasę podzielić na trzy główne
części funkcjonalne. Są to korytka kablowe, punkty
podparcia i mocowanie punktów podparcia.
1
Korytko kablowe
Jednym z ważnych elementów nośności całego ze-
staw trasy kablowej jest nośność korytka kablowego,
tzn. nośność zestawu tworzonego przez korytka kablo-
we i złączki. Zależy ona od prawidłowości wykonania
połączeń, prawidłowości ułożenia korytek na punktach
podparcia, oraz odpowiedniego ułożenia i rozmiesz-
czenia obciążenia użytecznego okablowania.
Metodom testowania nośności korytek, jak też możliwo-
ściommontażu, które mają wpływ na nośność korytek, są
poświęcone następne strony niniejszego katalogu. W tym
miejscu jest ważne wskazanie na strony 22–25, gdzie
są podane zalecane wartości nośności i maksymalne
dopuszczalne obciążenia korytek kablowych MERKUR2.
Na nośność trasy kablowej ma wpływ instalacja
elementów kształtowych. W tych przypadkach
obowiązuje, że jak najbliżej początku i końca ele-
mentu kształtowego zaleca się instalację punktów
podparcia, co obniży nacisk na element kształtowy.
2
Punkt podparcia
Pod pojęciem punkt podparcia trasy kablowej ukrywa
się konstrukcja, na której są układane korytka kablowe
i która jest umocowana do konstrukcji obiektu. Chodzi
najczęściej o prosty element (nośnik, uchwyt, itd.), ale
mogą wystąpić sytuacje, kiedy chodzi o większy zestaw
elementów. Na przykład zestaw nośny do przestrzennego
