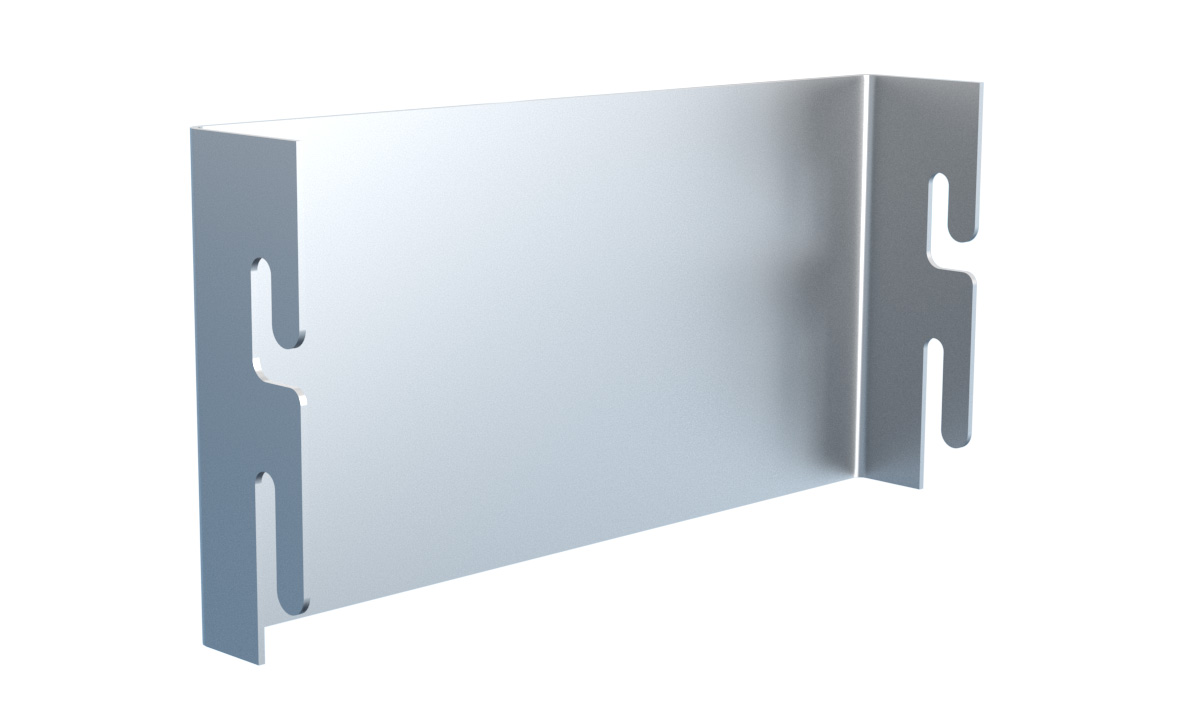

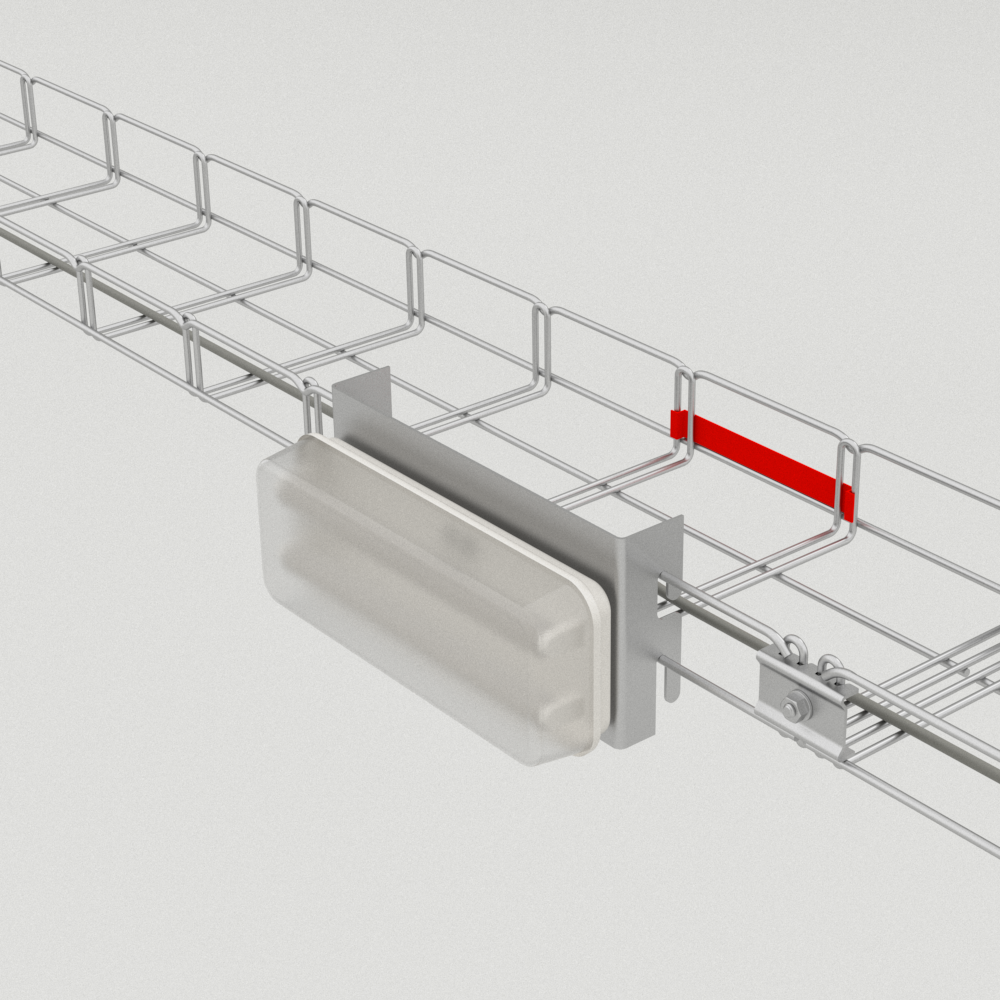

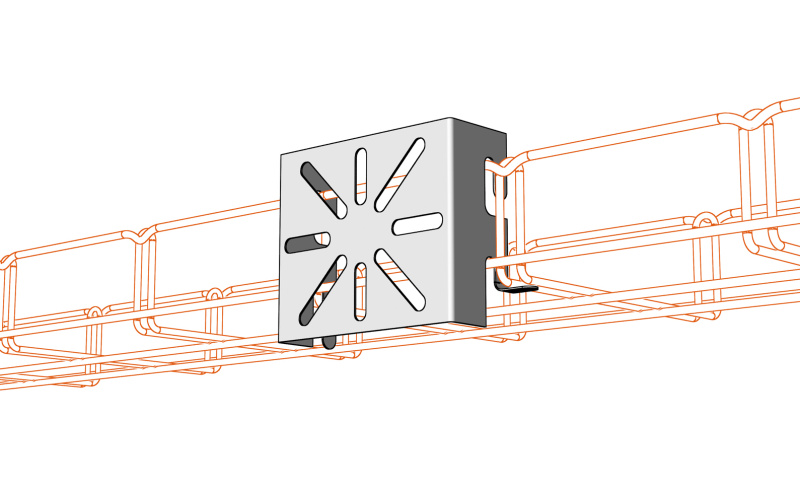

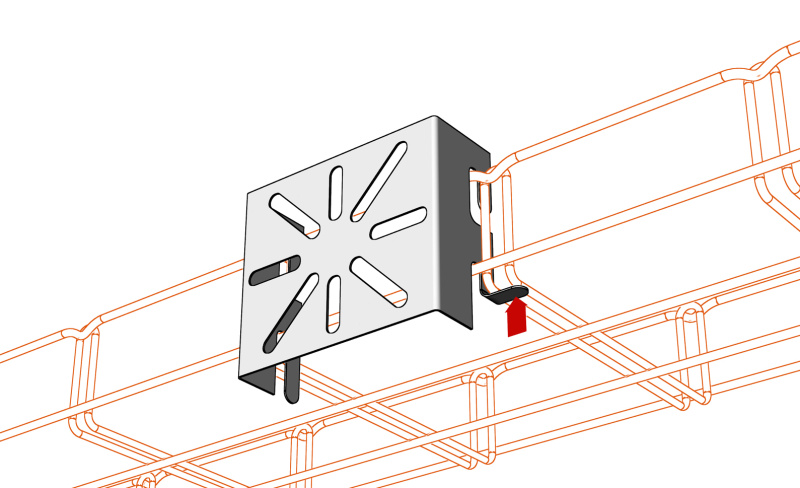

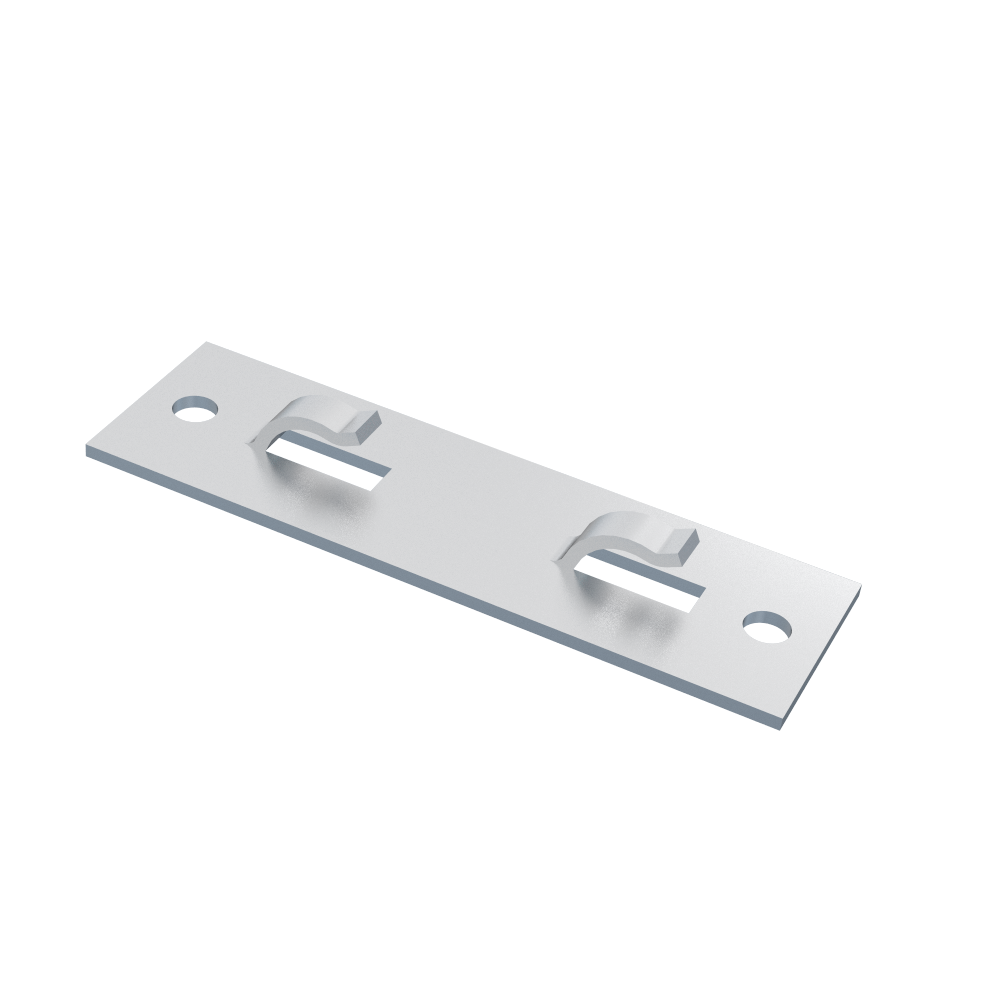

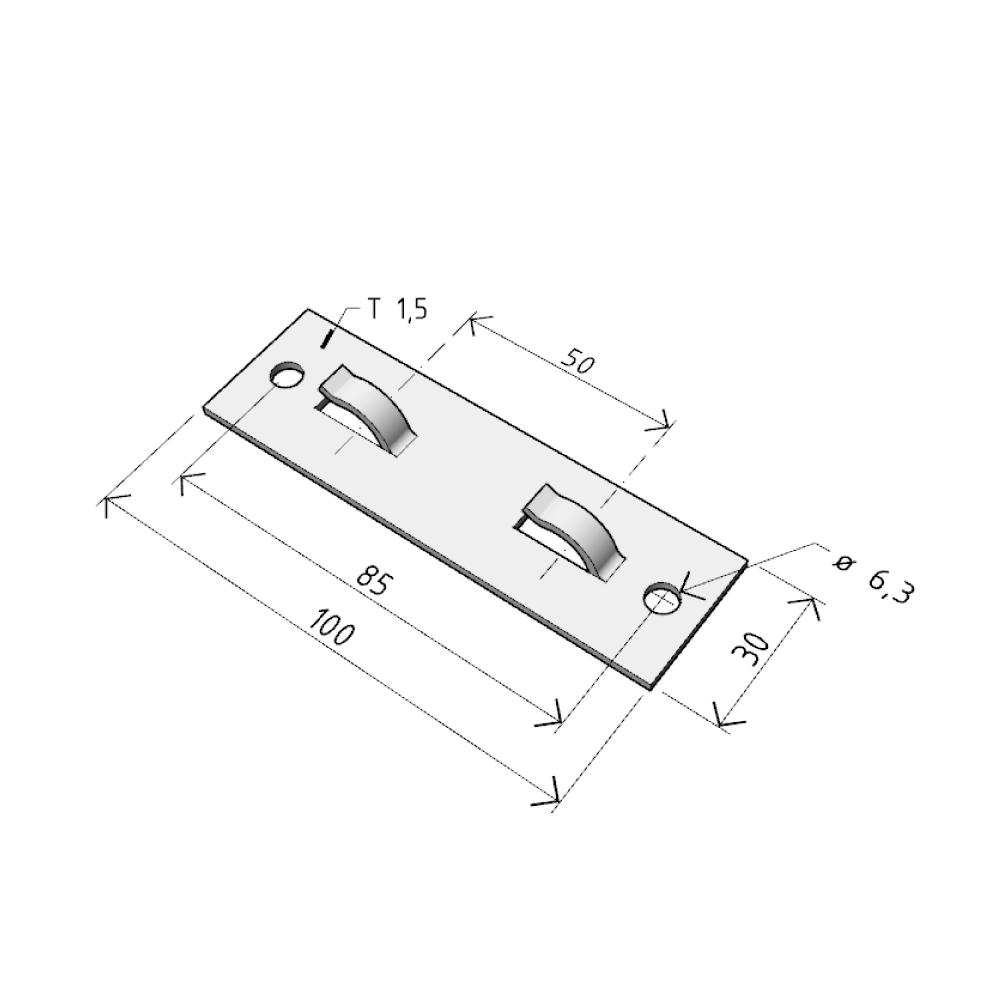

Die Montageplatte DZM 1 wird zur direkten Befestigung von Verteilungsdosen und sonstigen Komponenten (Steckdosen, Schalter u.ä.) direkt an die Kabeltrasse verwendet. Die Montageplatte wird an der Gitterrinne durch das Verbiegen mindestens einer Zunge gesichert. Maximale Tragfähigkeit der Platte beträgt 5kg.
| T (Blechdicke) | 1,0 mm |

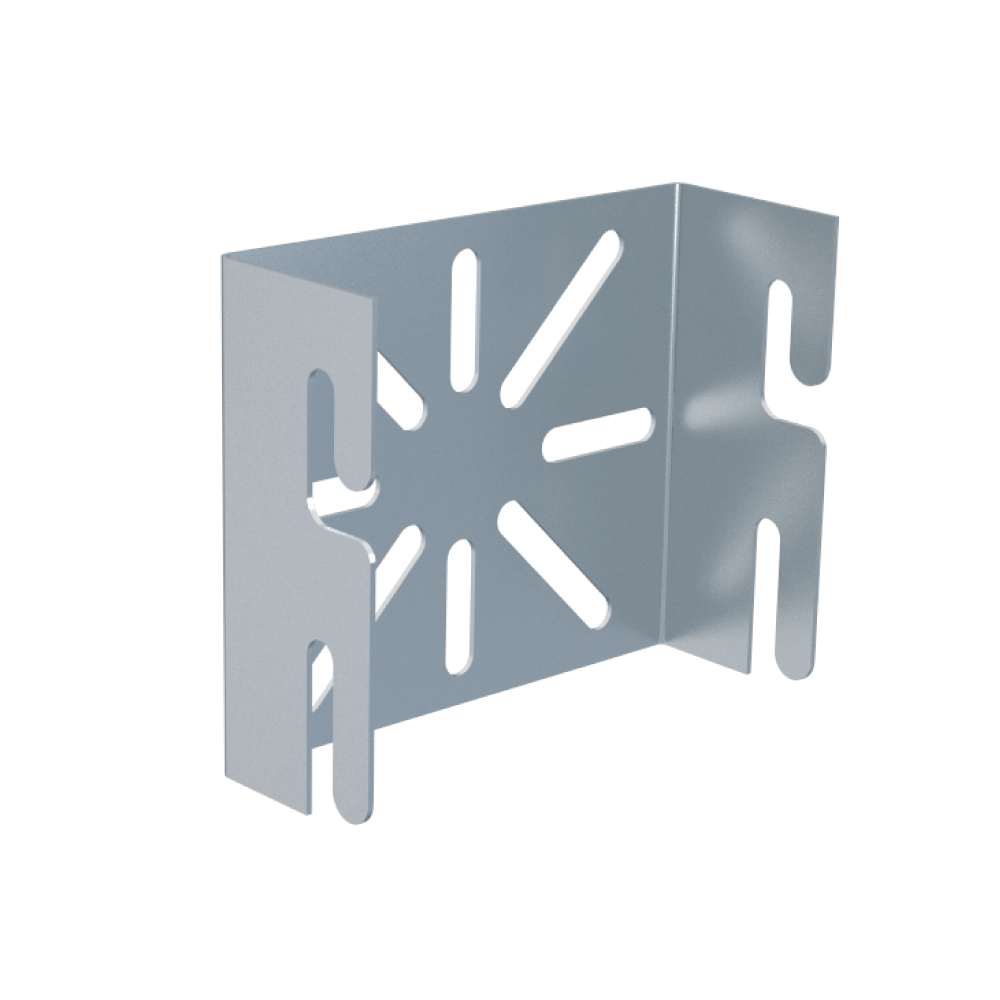

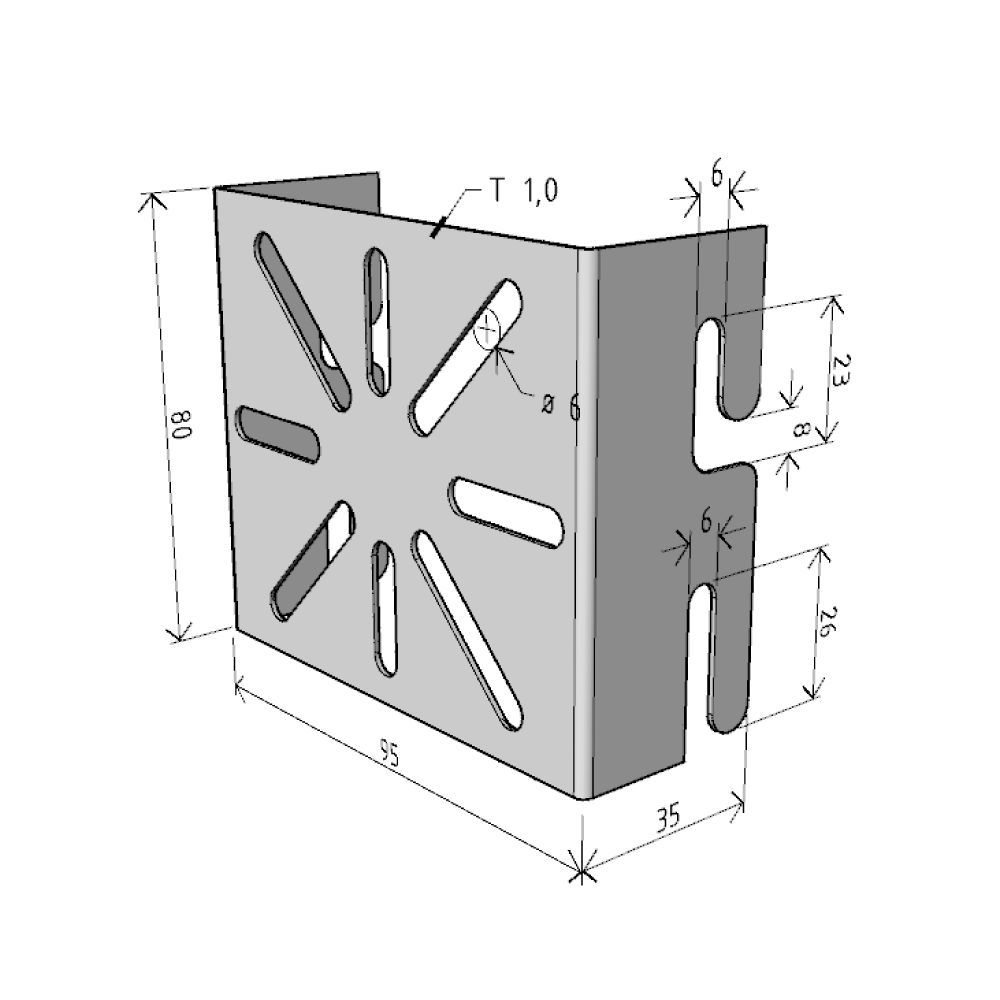

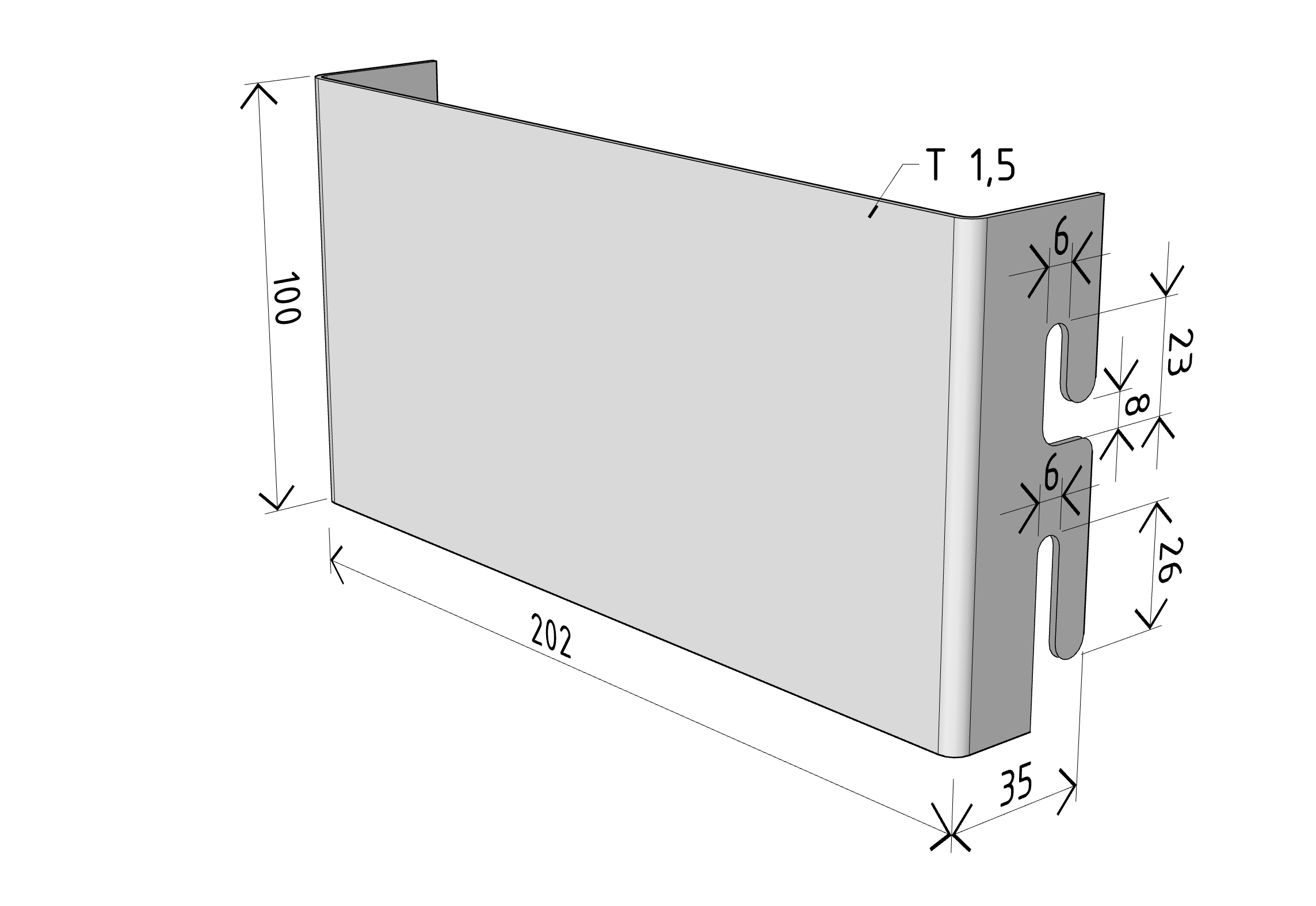

Der Halter DZMU 1 wird für Befestigungselemente verwendet, die eine größere Anschlussfläche benötigen, als sie der Halter DZM 1 bietet. Diese Zubehörteile können z. B. mit einer selbstbohrenden Schraube des Typs TEX befestigt werden. Nach dem Aufsetzen auf die Rinne wird der Halter mit Hilfe der verlängerten Klammern gesichert. Die maximale Tragfähigkeit des Halters beträgt 10 kg.
| T (Blechdicke) | 1,5 mm |

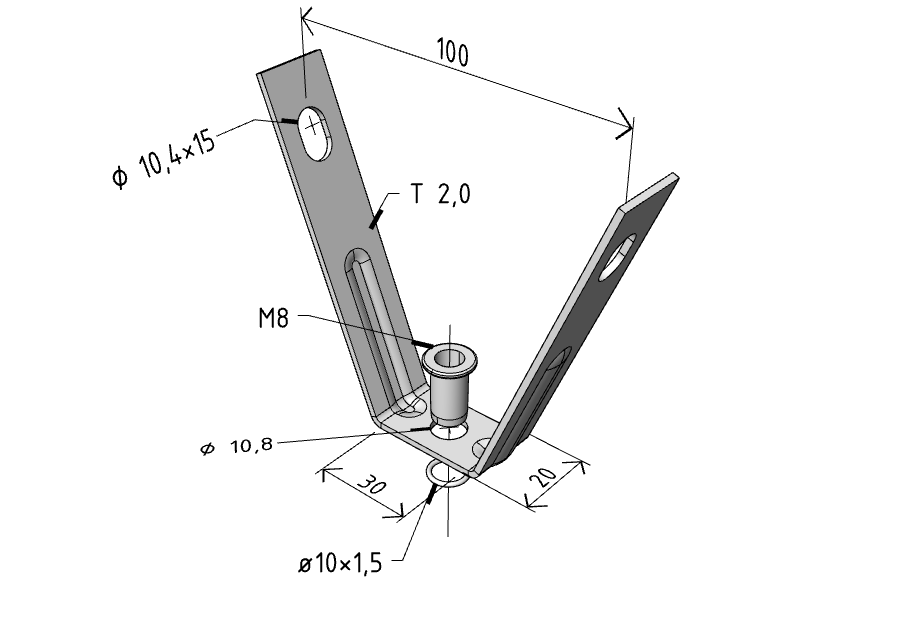

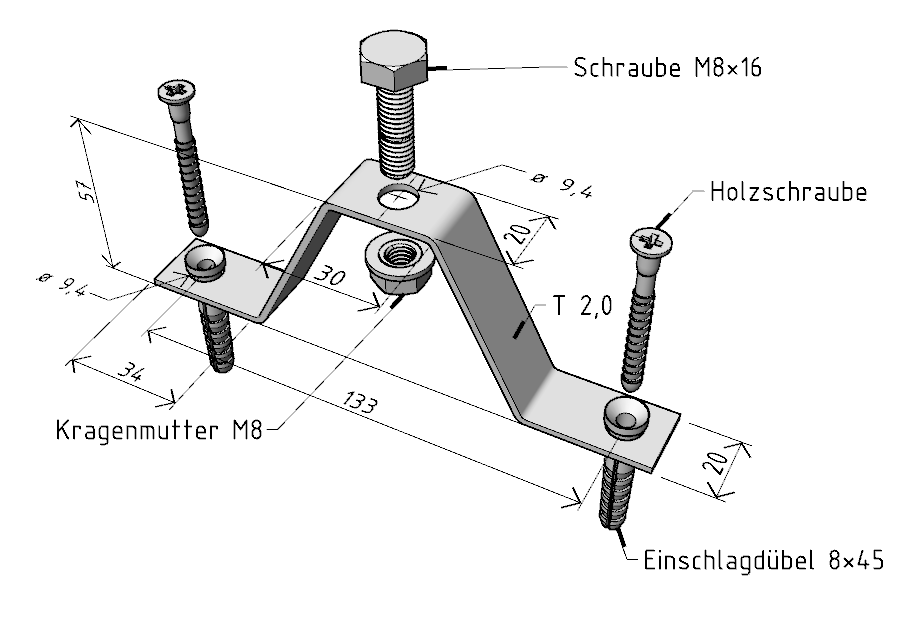

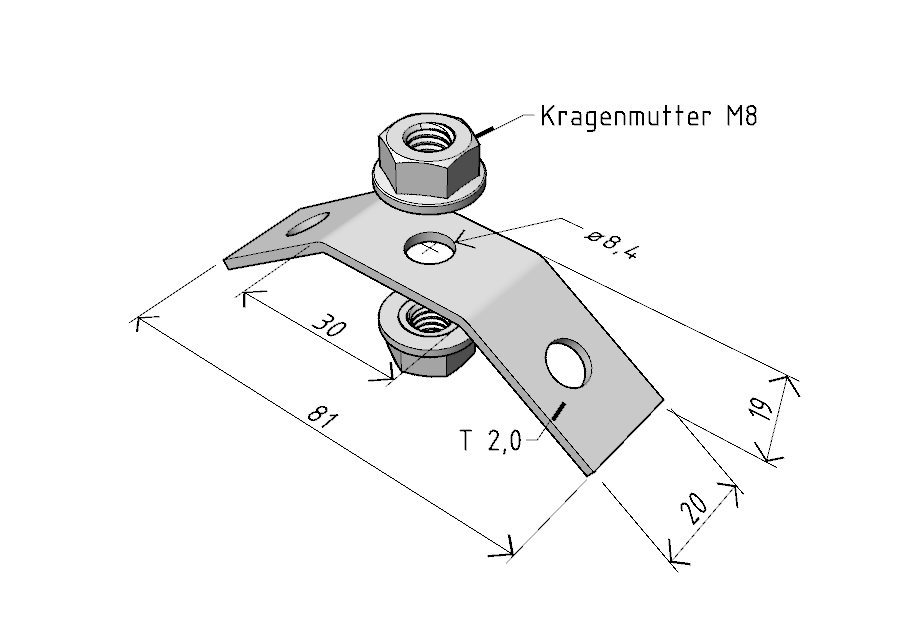

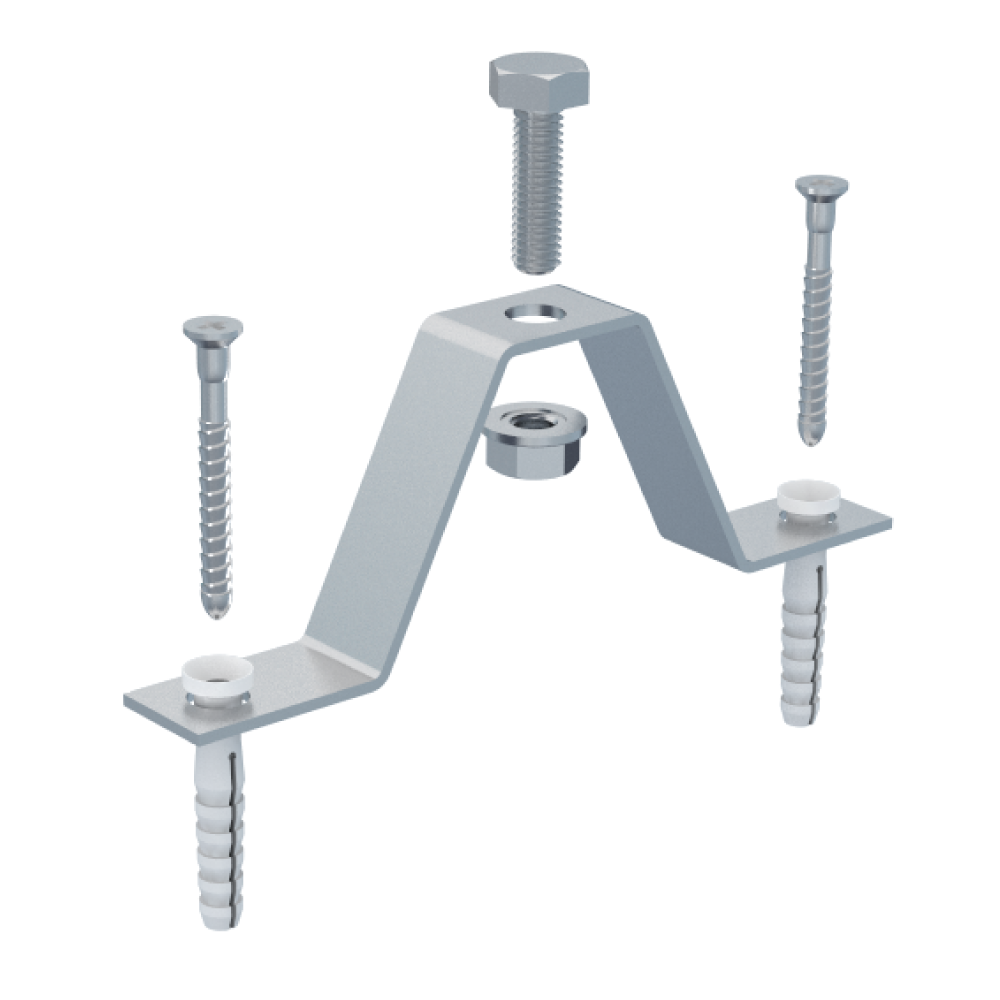

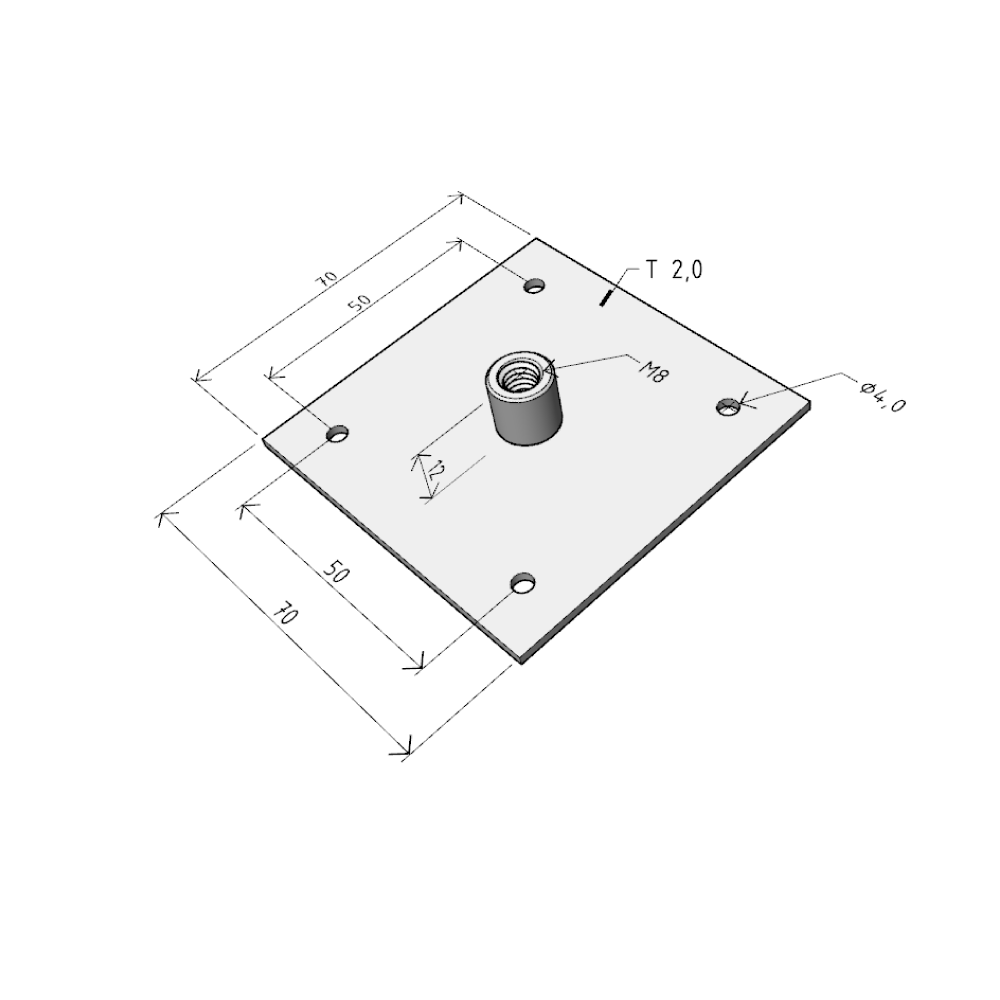

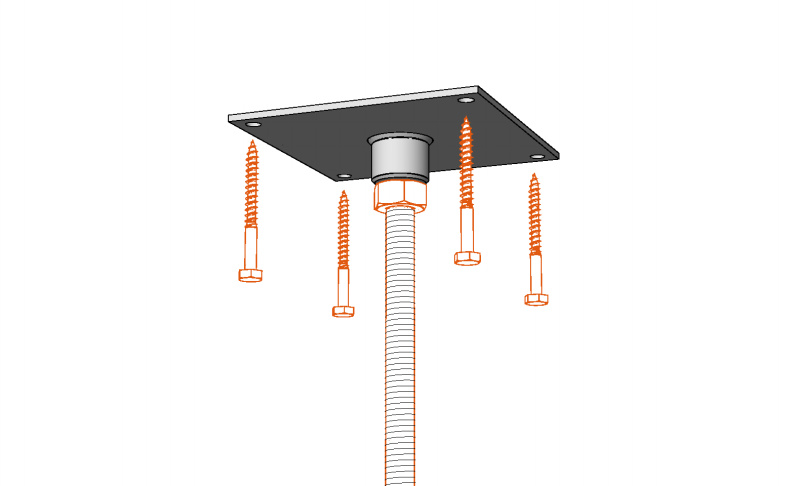

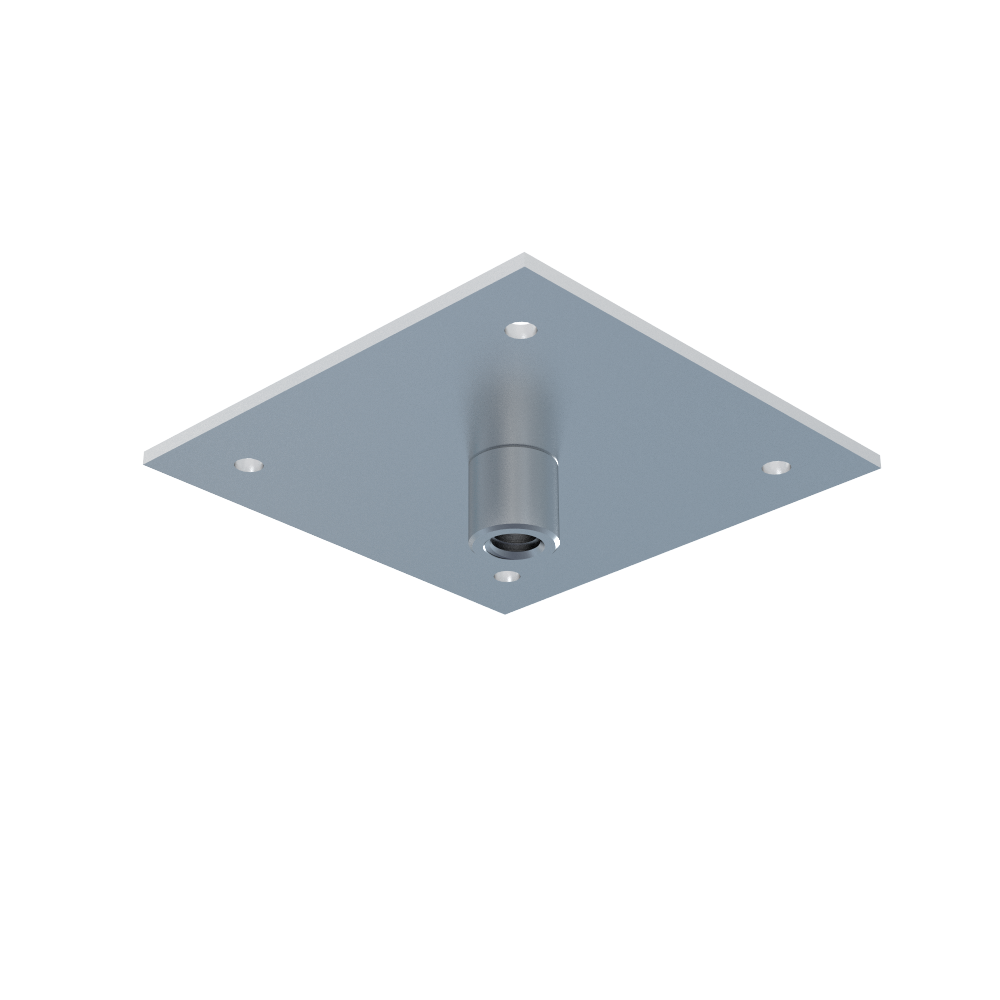

Der Halter DZM 2 wird zur Verankerung der Gewindestangen M8 in
der Decke (Holzdecke, Hohldielen u.ä.) oder anderen horizontalen
Gebäudeteilen, wo keine Metalldübel für Beton einsetzbar sind.
Maximale empfohlene Belastung – 150 kg.
| T (Blechdicke) | 2,0 mm |

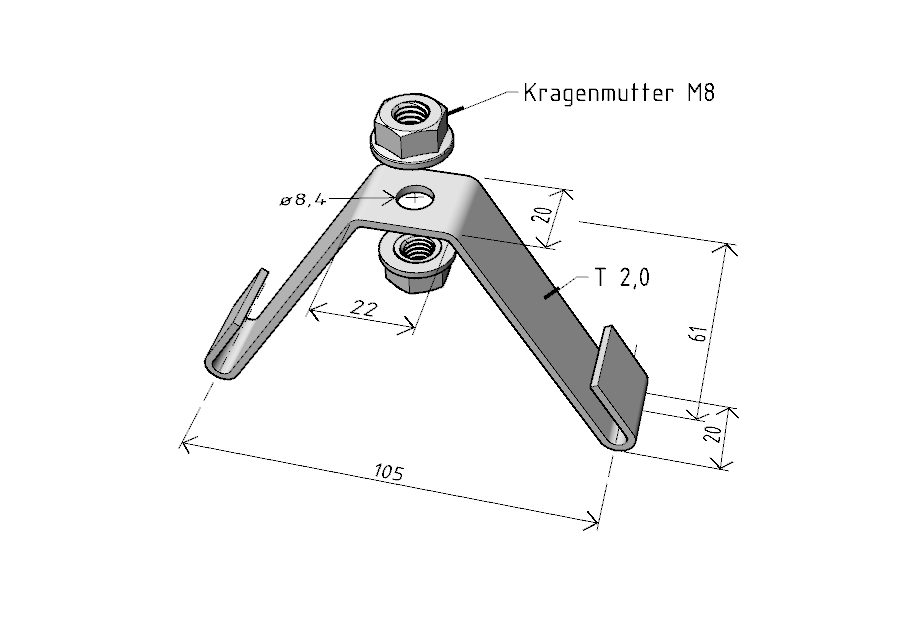

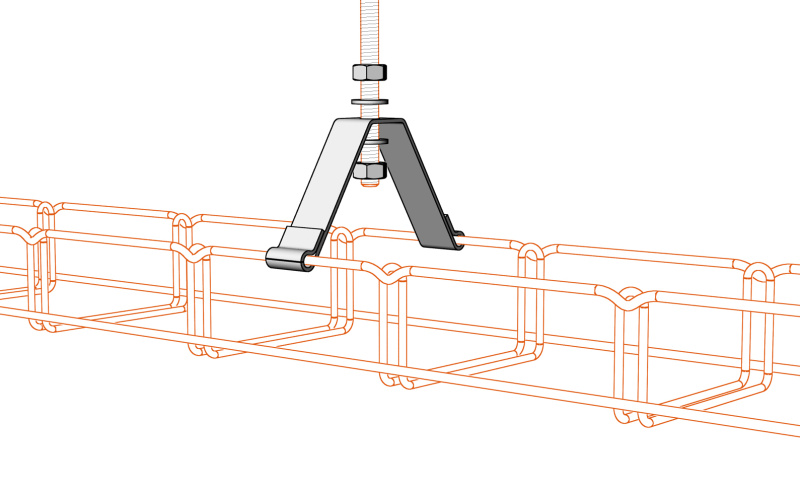

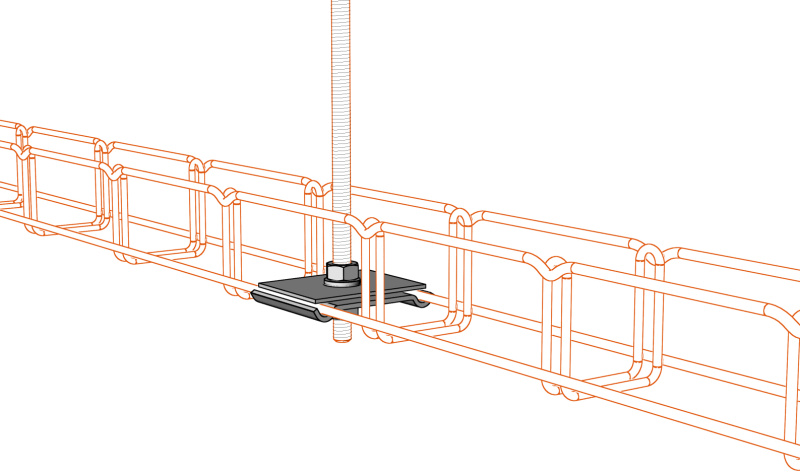

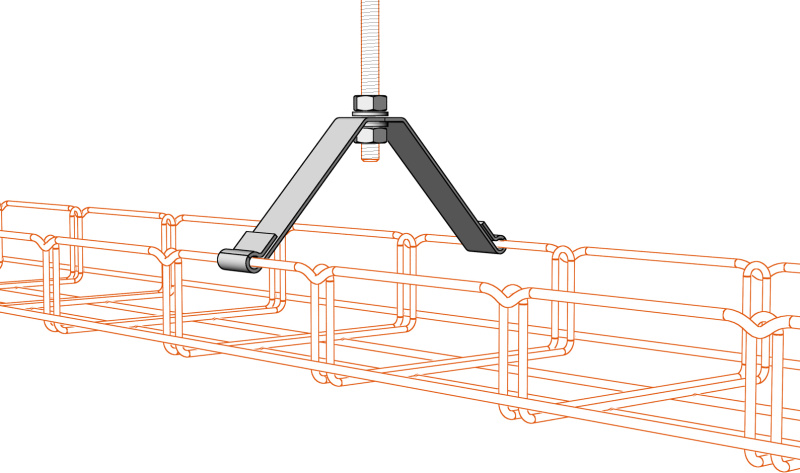

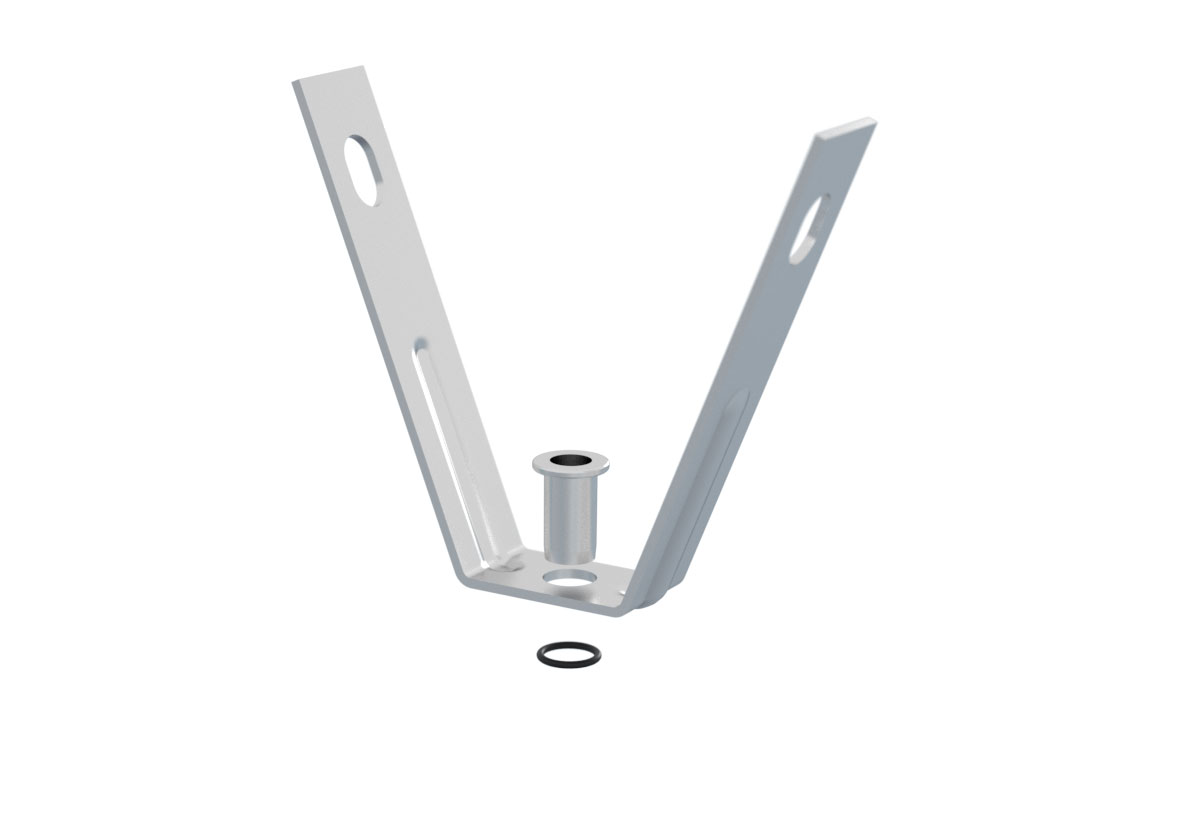

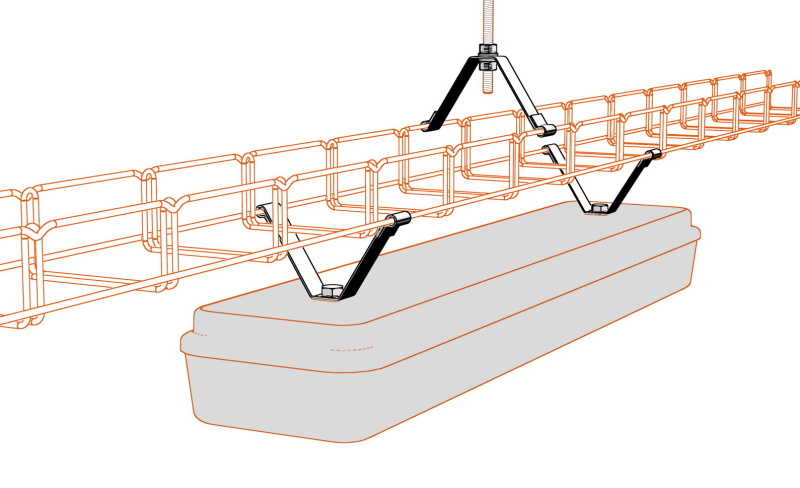

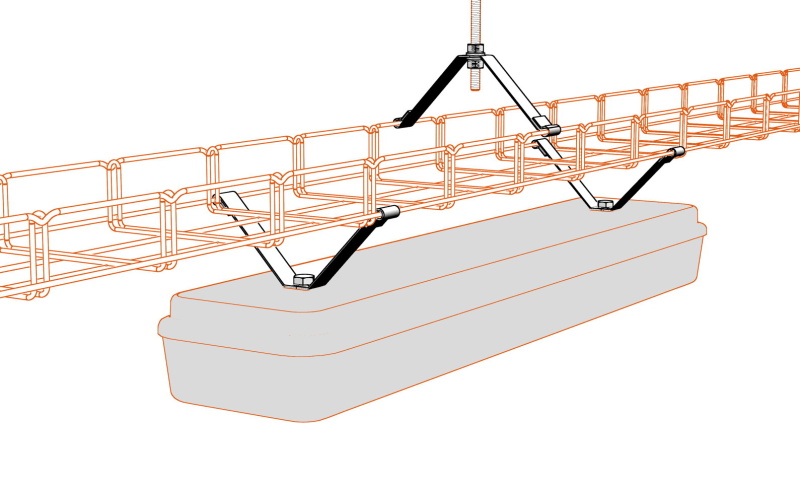

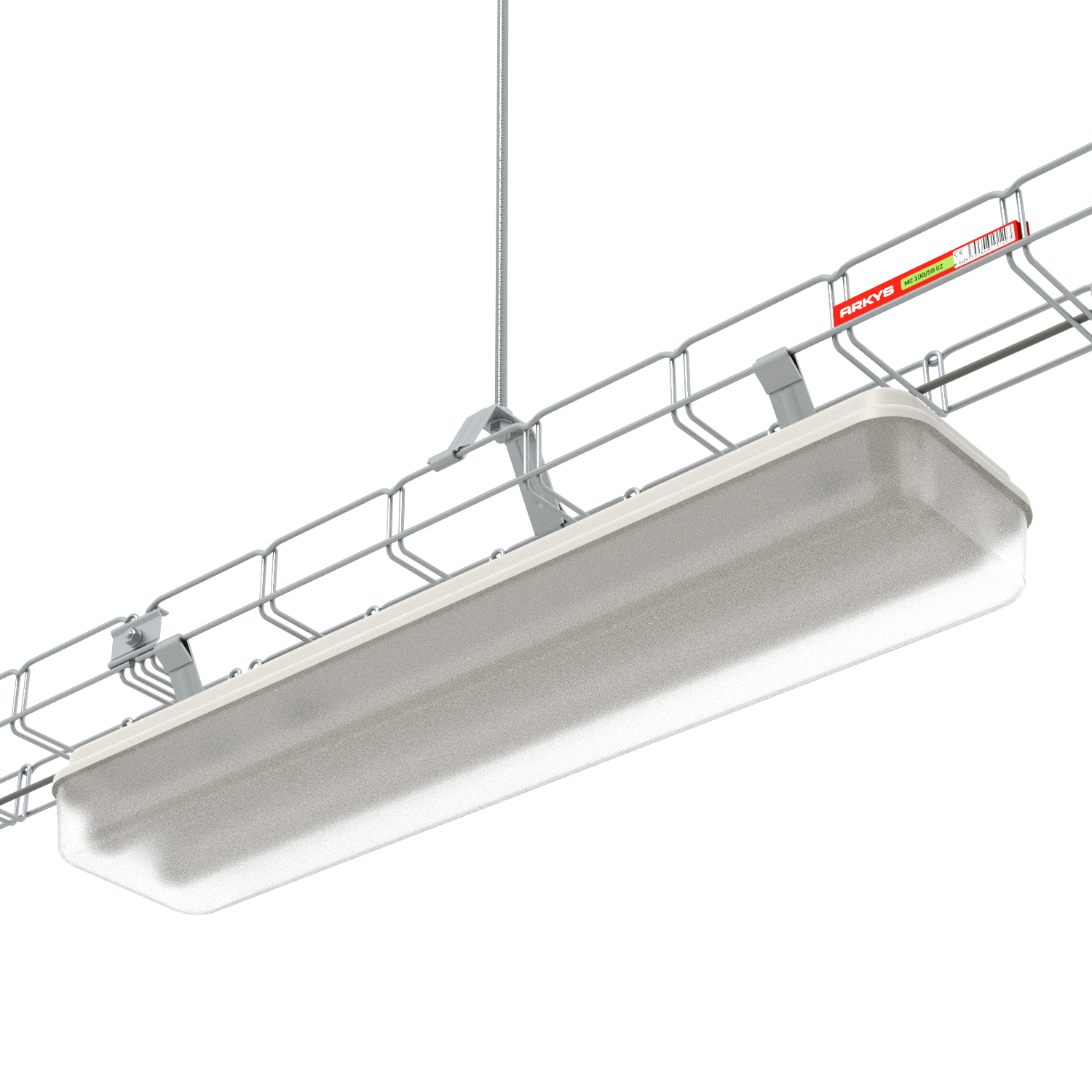

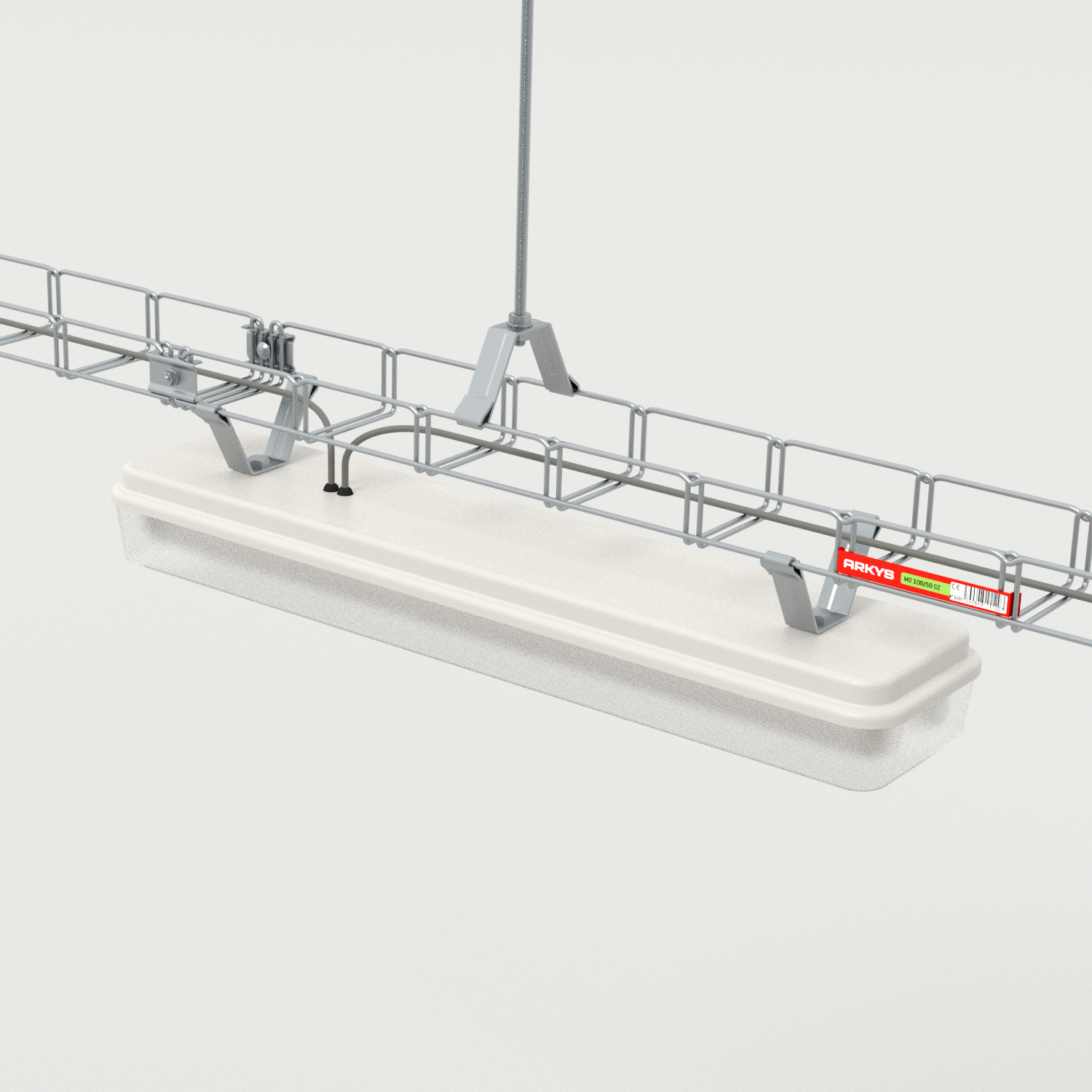

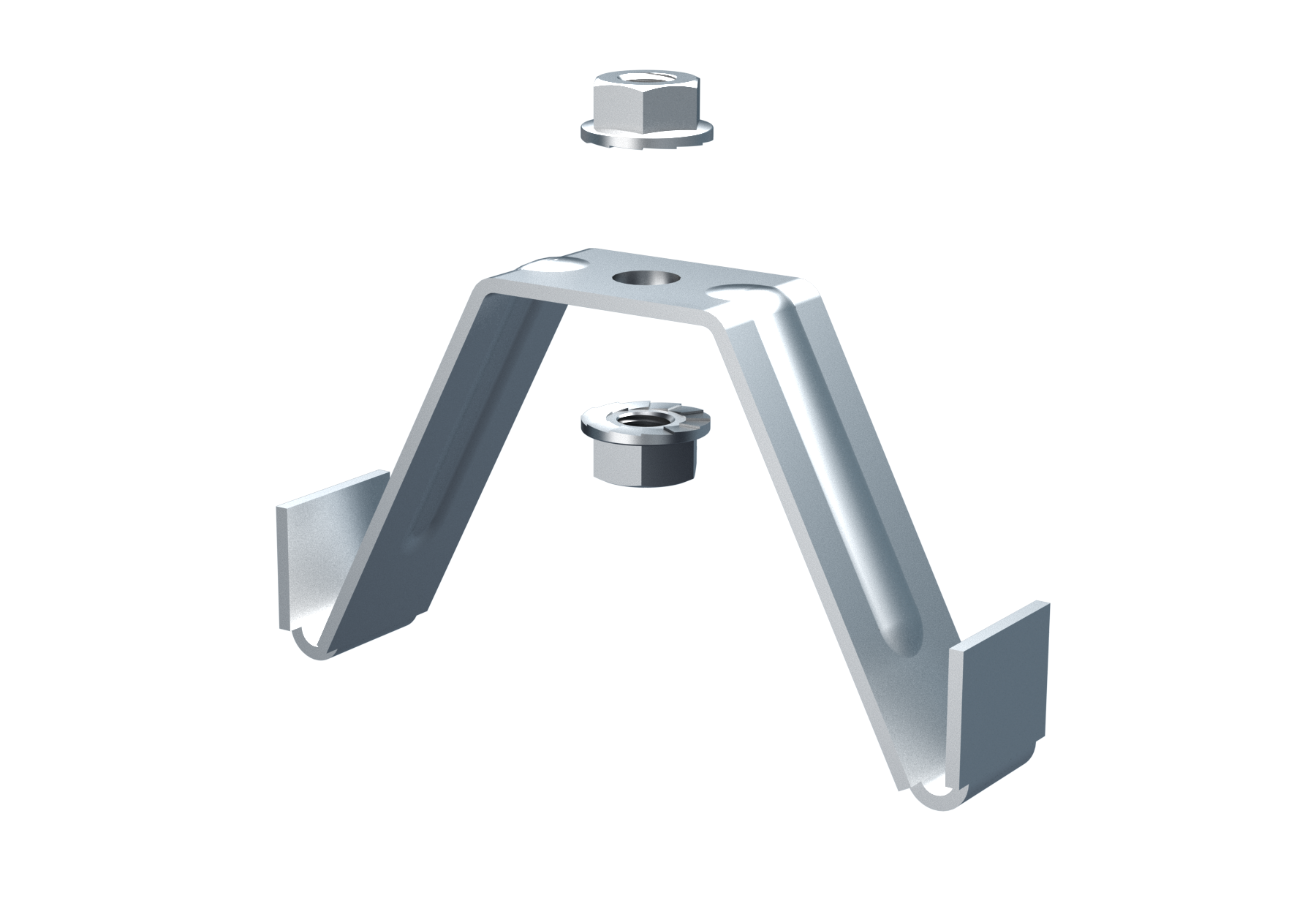

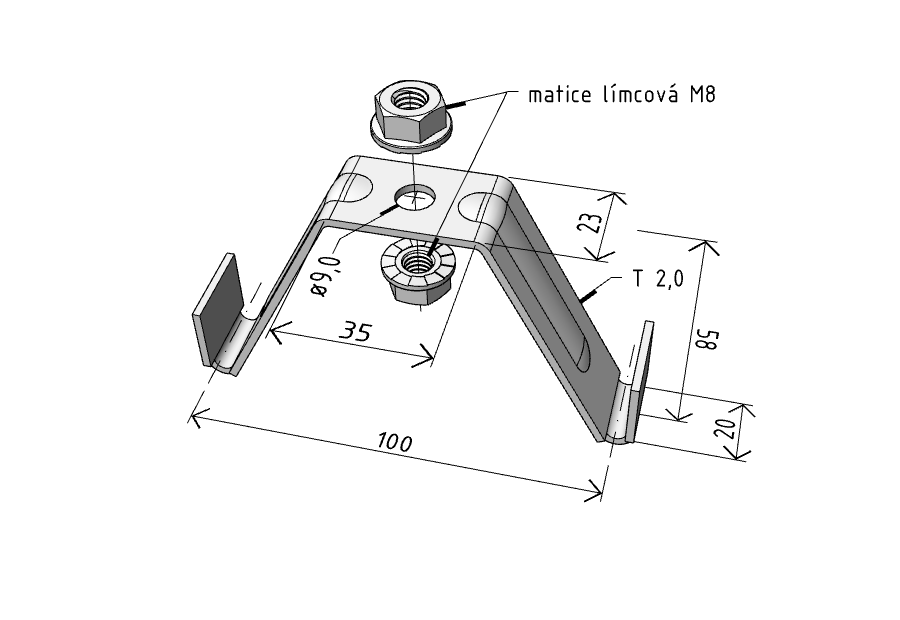

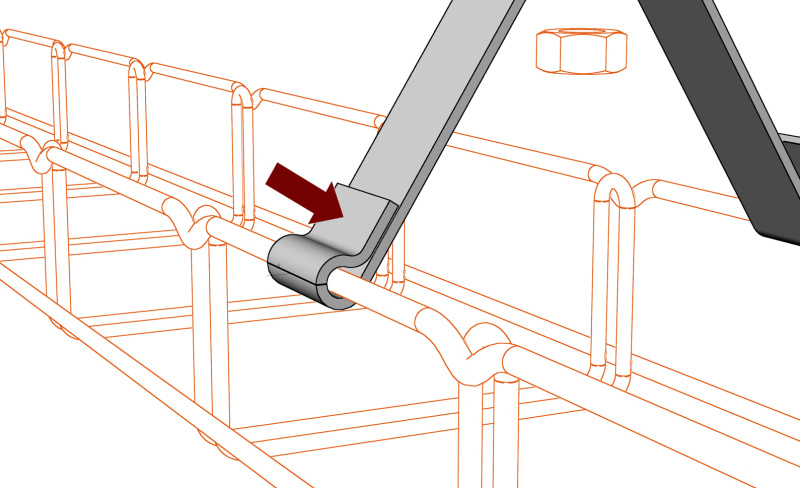

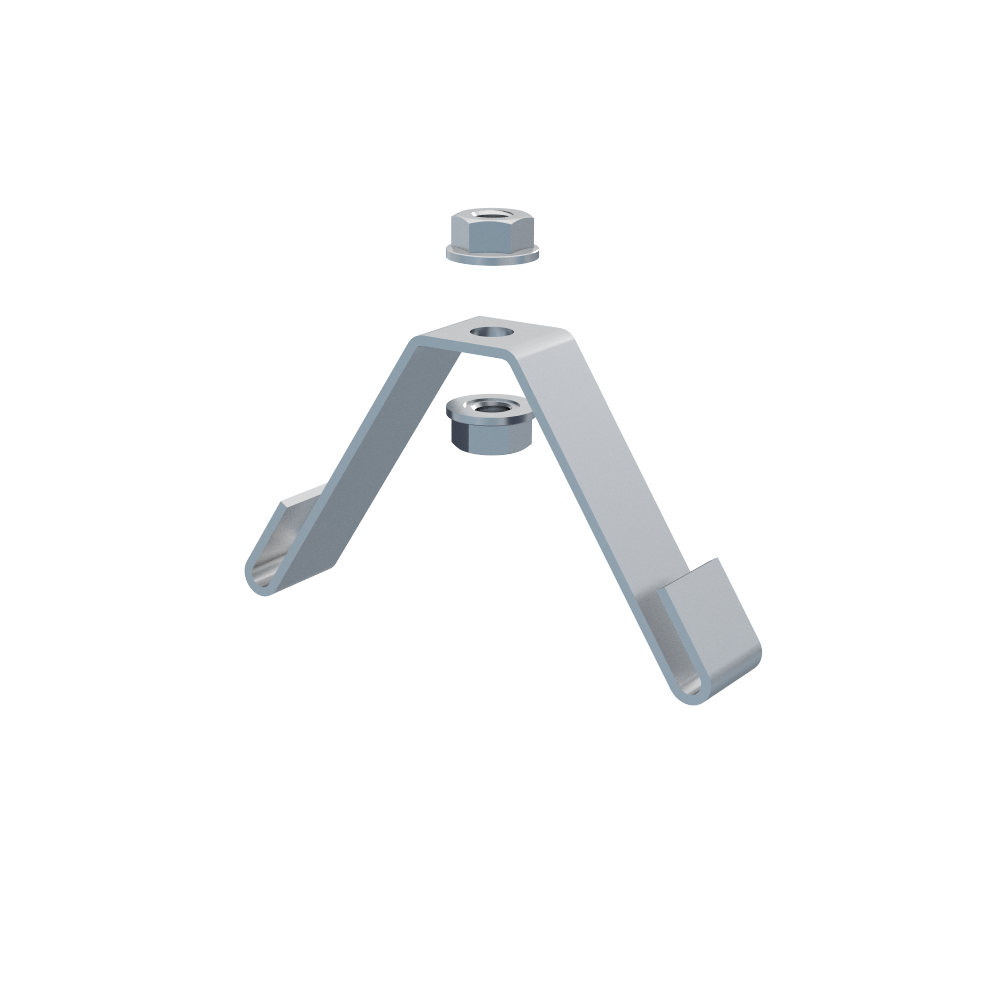

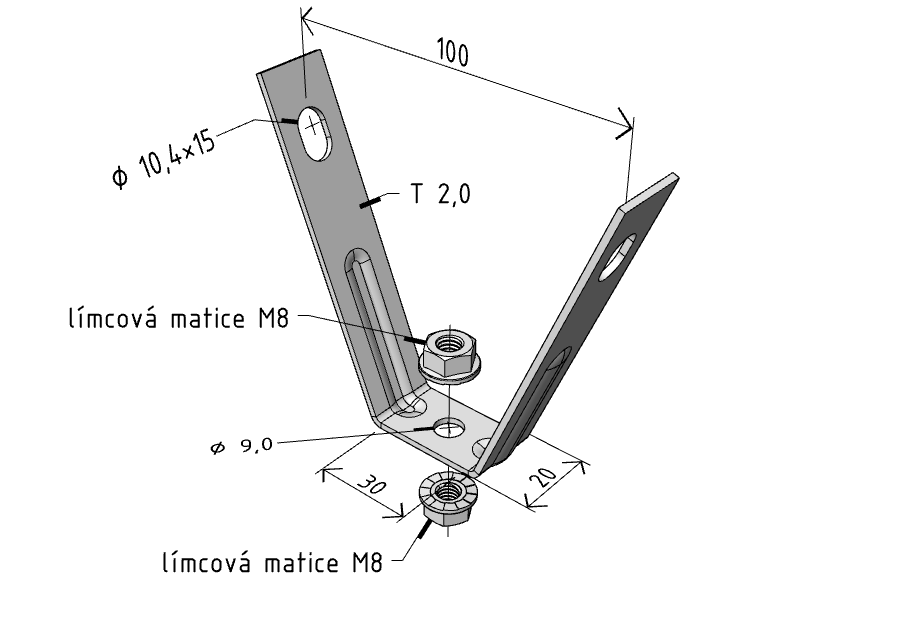

Der Halter DZM 3/100 wird zum Anhängen der Gitterrinnen mit 100 mm Breite an Gewindestangen M8 verwendet. Eine andere Anwendung ist als Trageelement zur Installation verschiedener Leuchten. Maximale empfohlene Belastung ist 50 kg. Dieser Haltertyp kann allerdings mit keinem Rinnendeckel kombiniert werden. Ist die Installation mit Deckel erforderlich, so sind die Auflagen PZM oder Halter DZM 6 zu verwenden.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,0 mm |

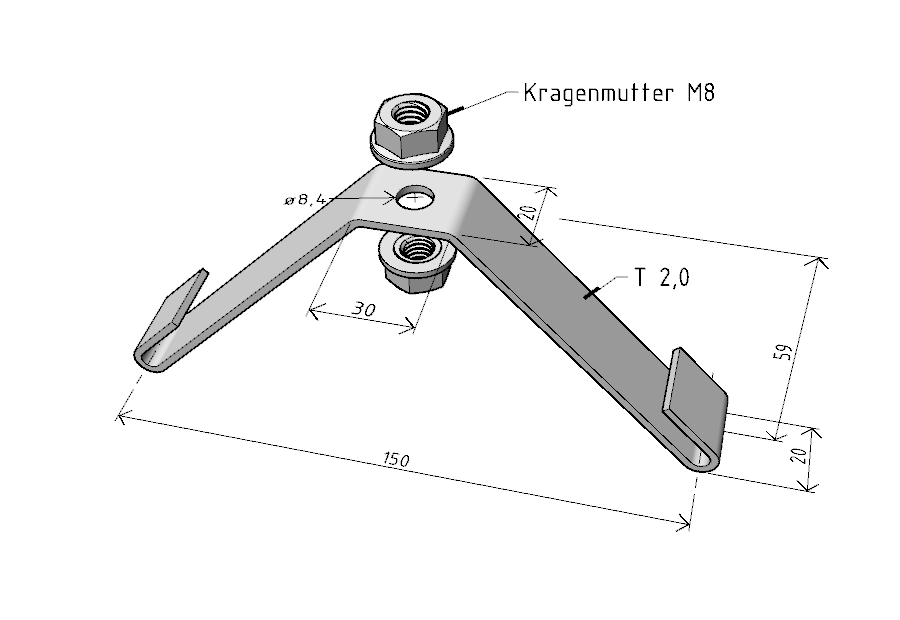

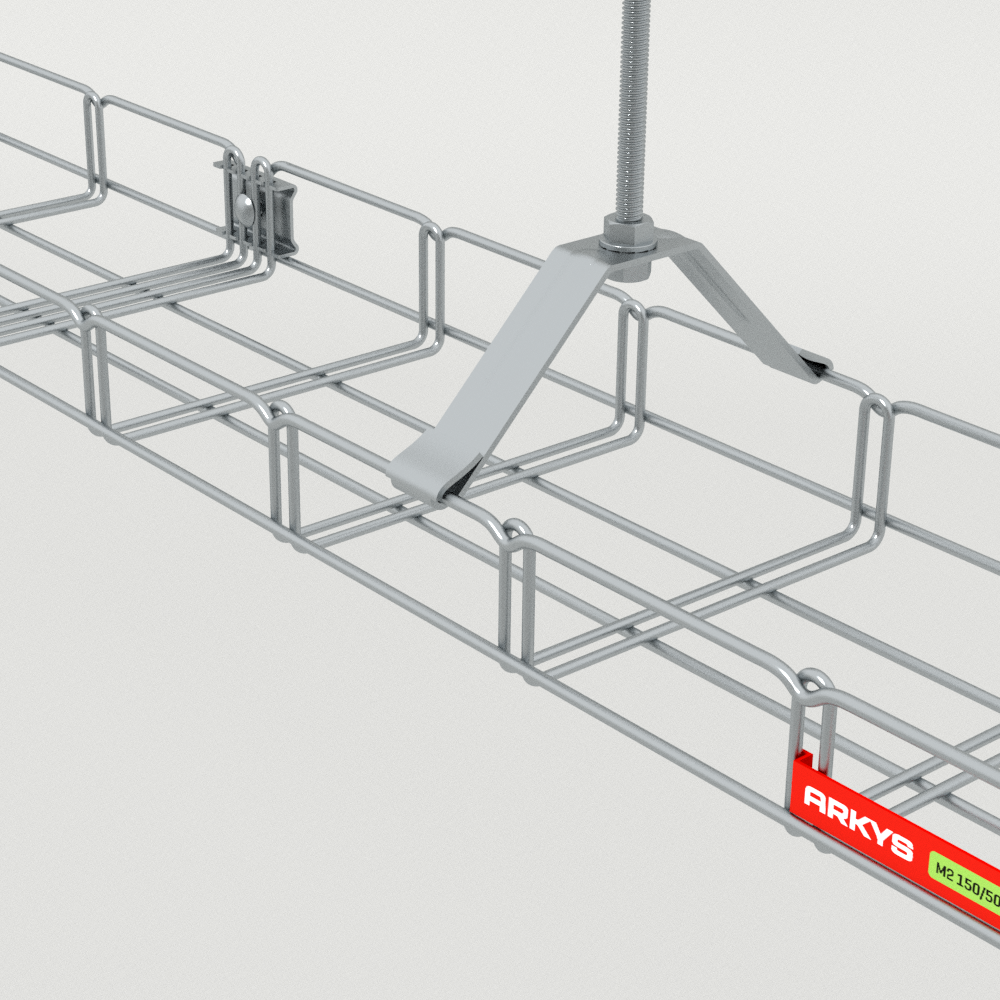

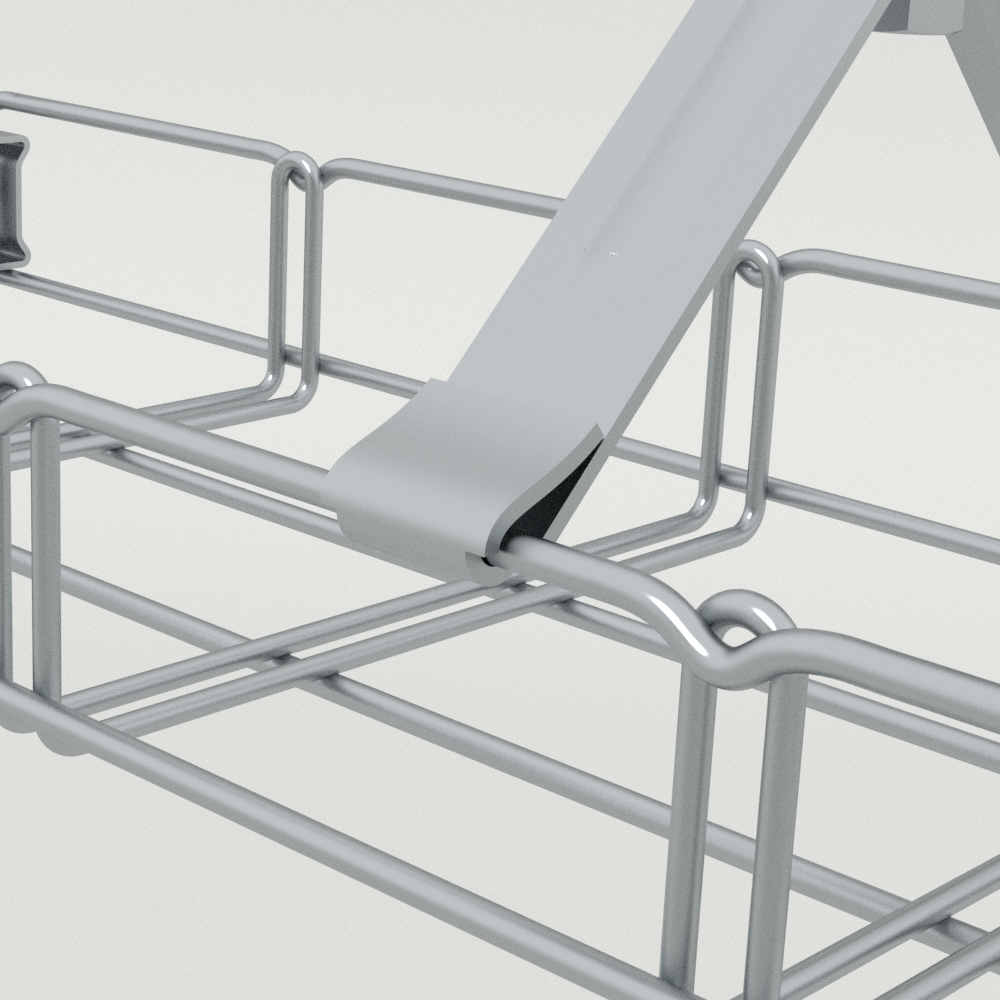

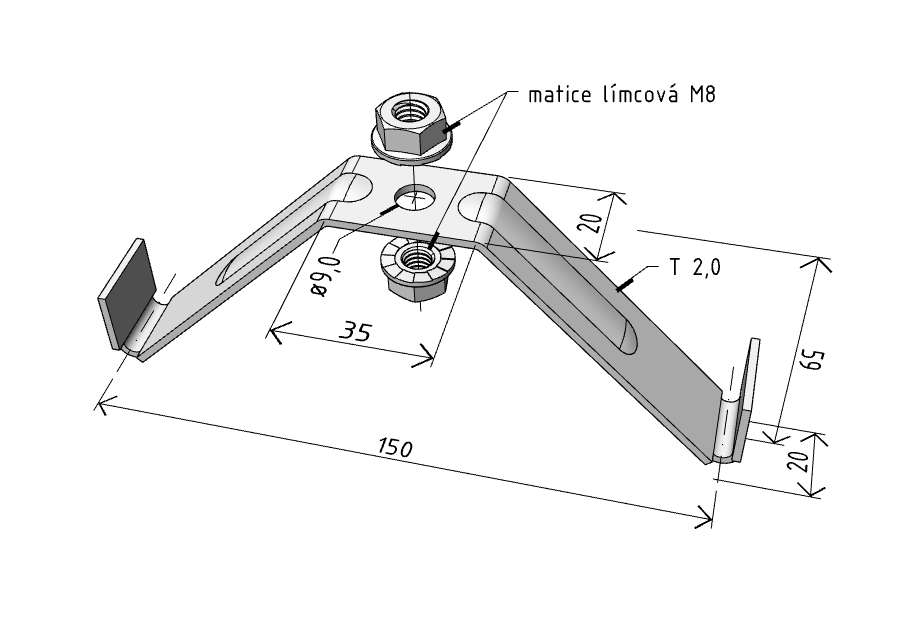

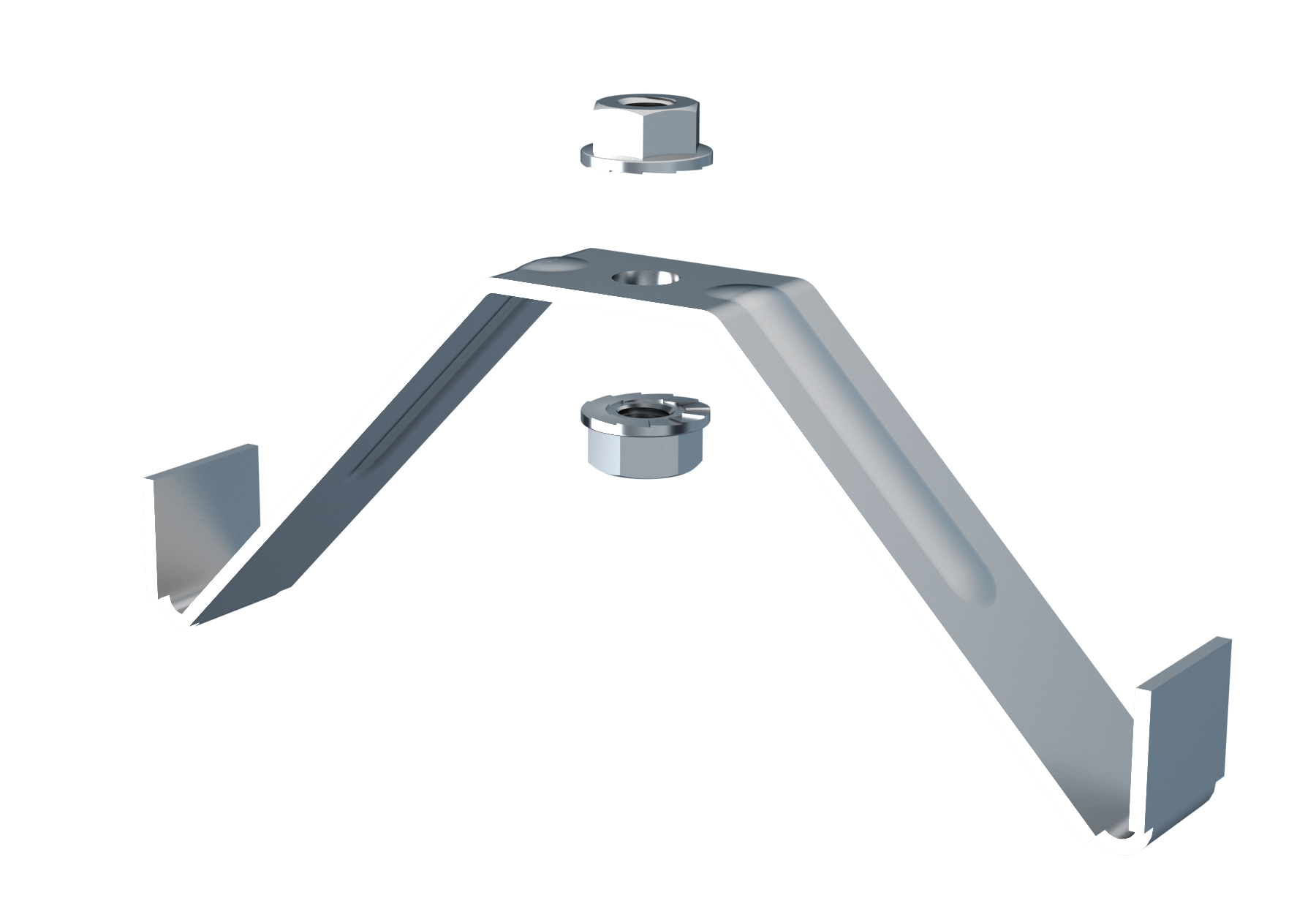

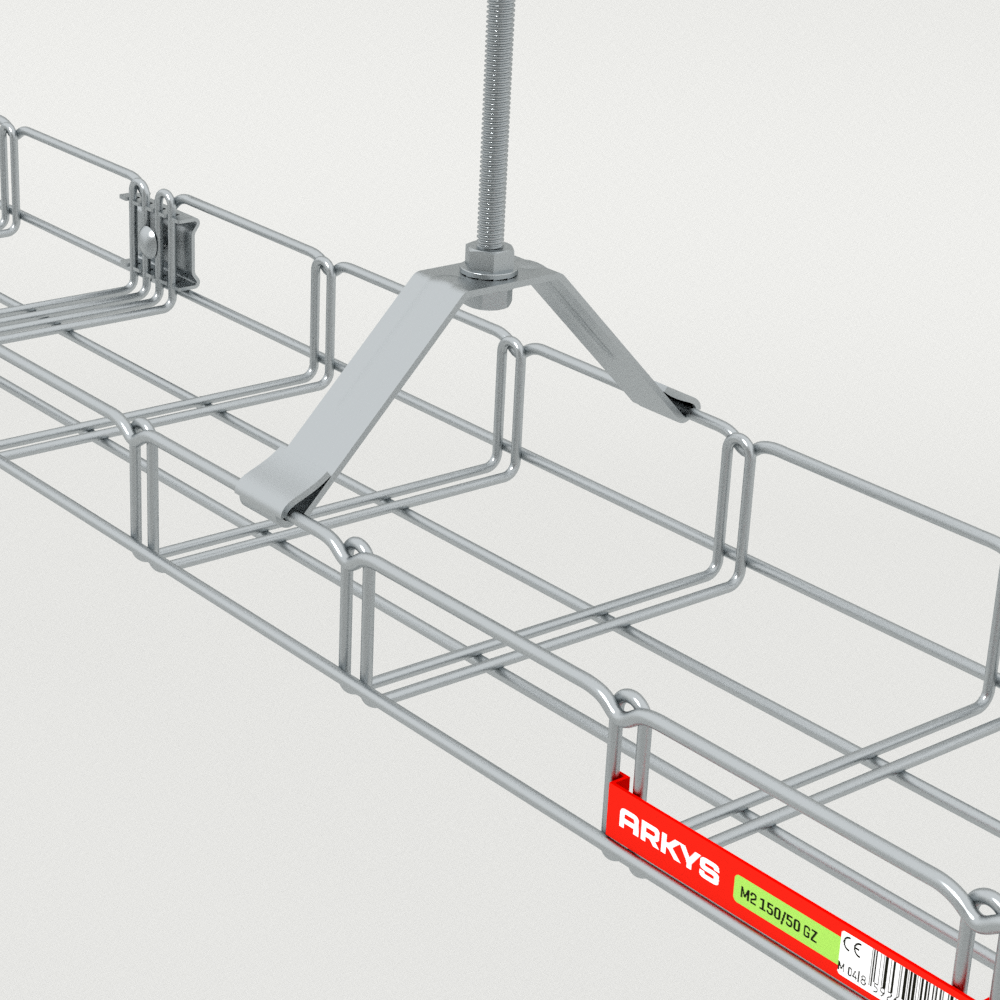

Der Halter DZM 3/150 wird zum Anhängen der Gitterrinnen mit 150 mm Breite an Gewindestangen M8 verwendet. Eine andere Anwendung ist als Trageelement zur Installation verschiedener Leuchten. Maximale empfohlene Belastung ist 50 kg. Dieser Haltertyp kann allerdings mit keinem Rinnendeckel verwendet werden. Ist die Installation mit Deckel erforderlich, so sind die Auflagen PZM oder Halter DZM 6 zu verwenden.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,0 mm |

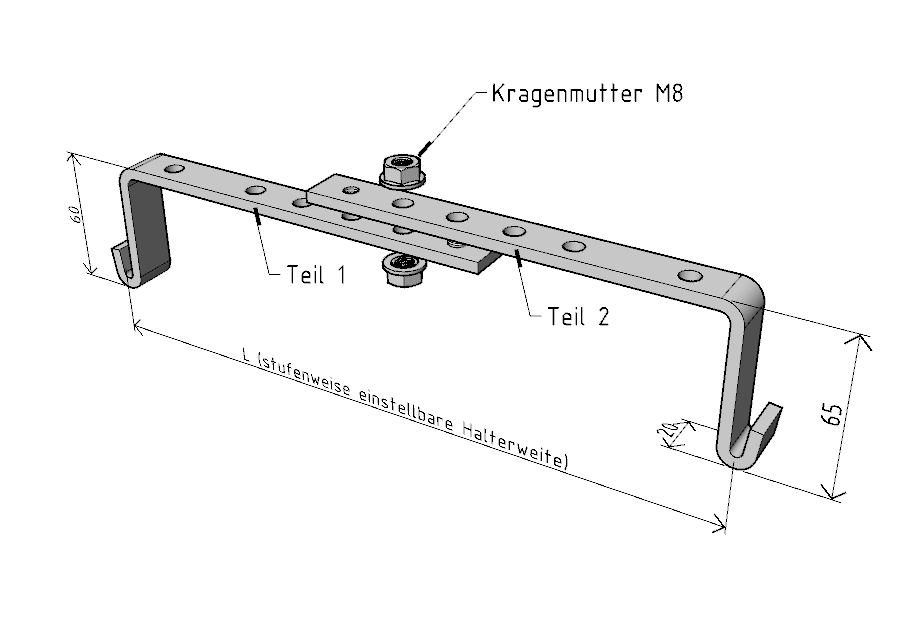

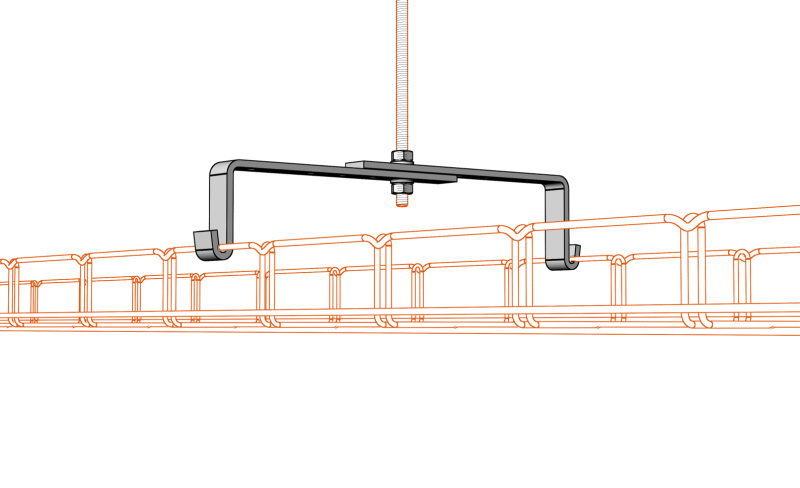

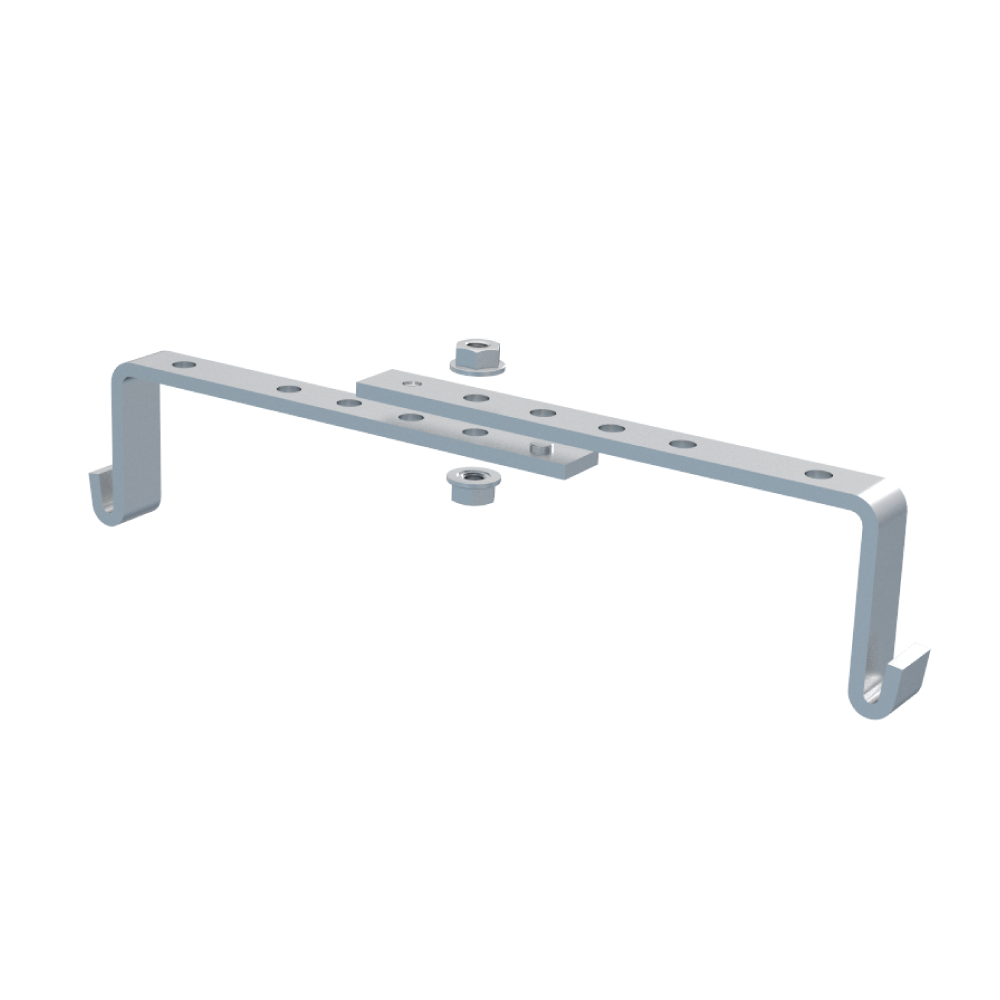

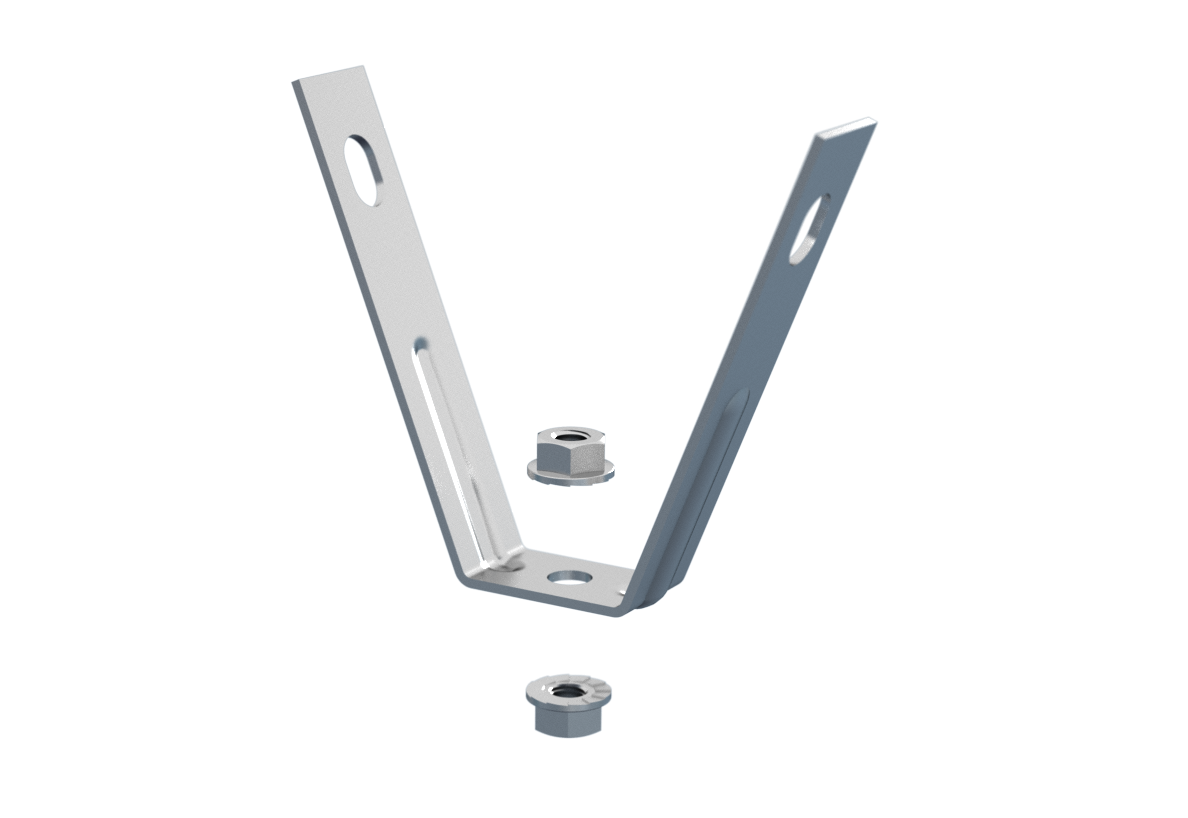

Der Halter DZM 4 wird zum Anhängen von Gitterrinnen mit 200 – 300 mm Breite an Gewindestangen M8 verwendet. Für die Rinnen von 100 mm Breite ist er nicht bestimmt. Maximale empfohlene Belastung ist 80 kg. Dieser Haltertyp kann mit keinem Rinnendeckel kombiniert werden. Ist die Installation mit Deckel erforderlich, so sind die Auflagen PZM zu verwenden.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Halterweite) | 5,0 mm |

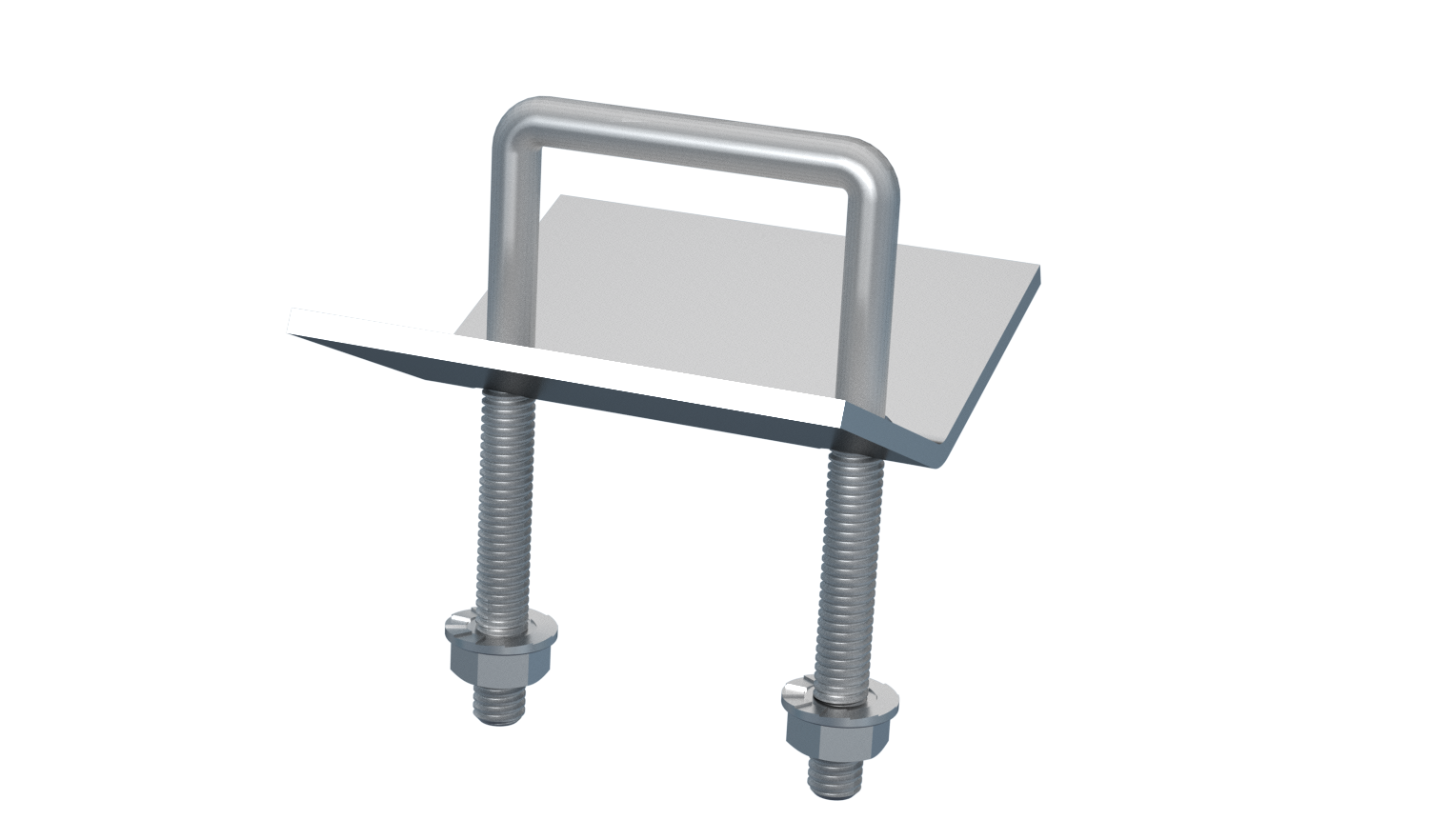

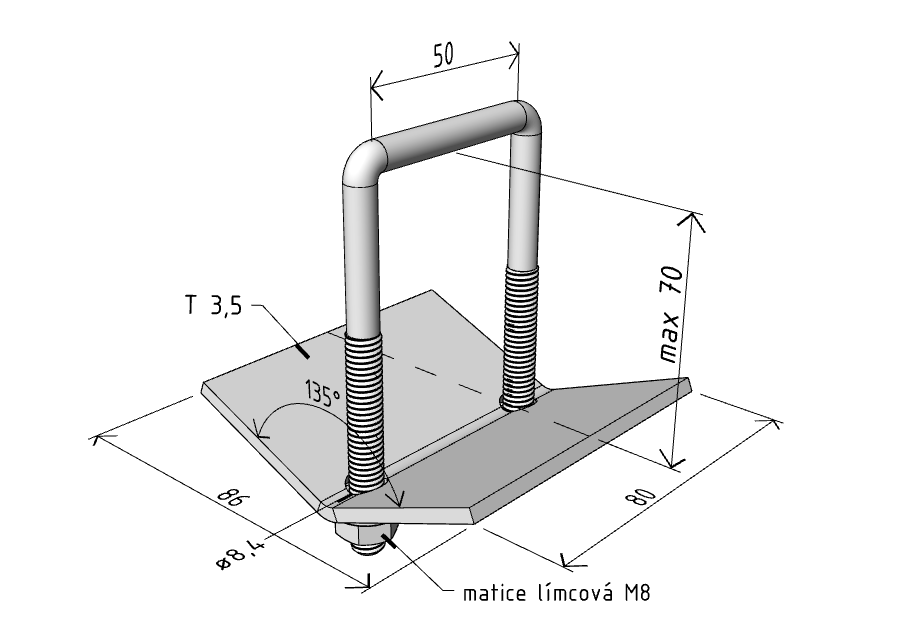

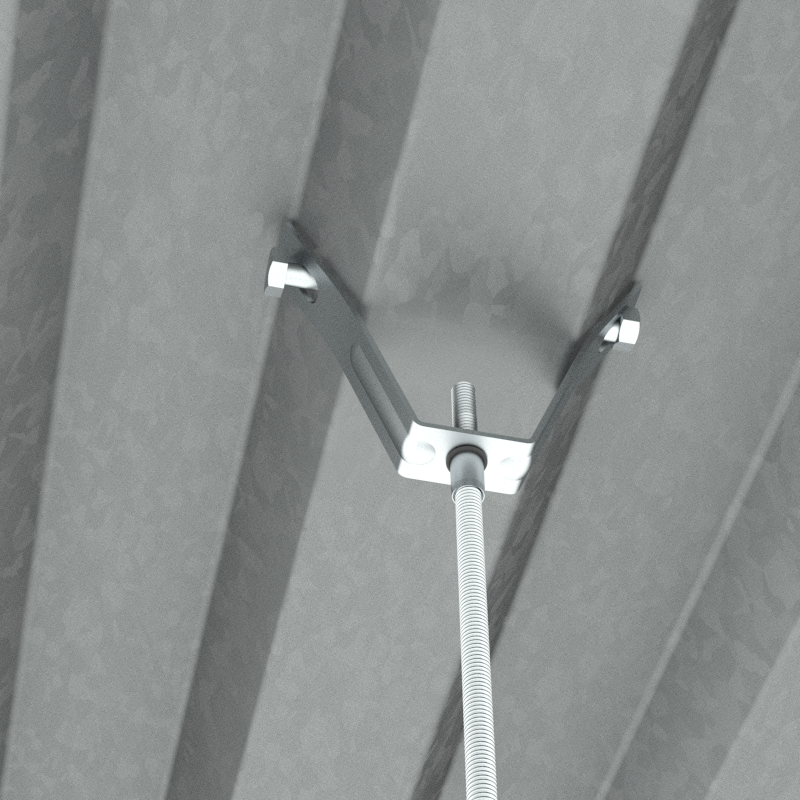

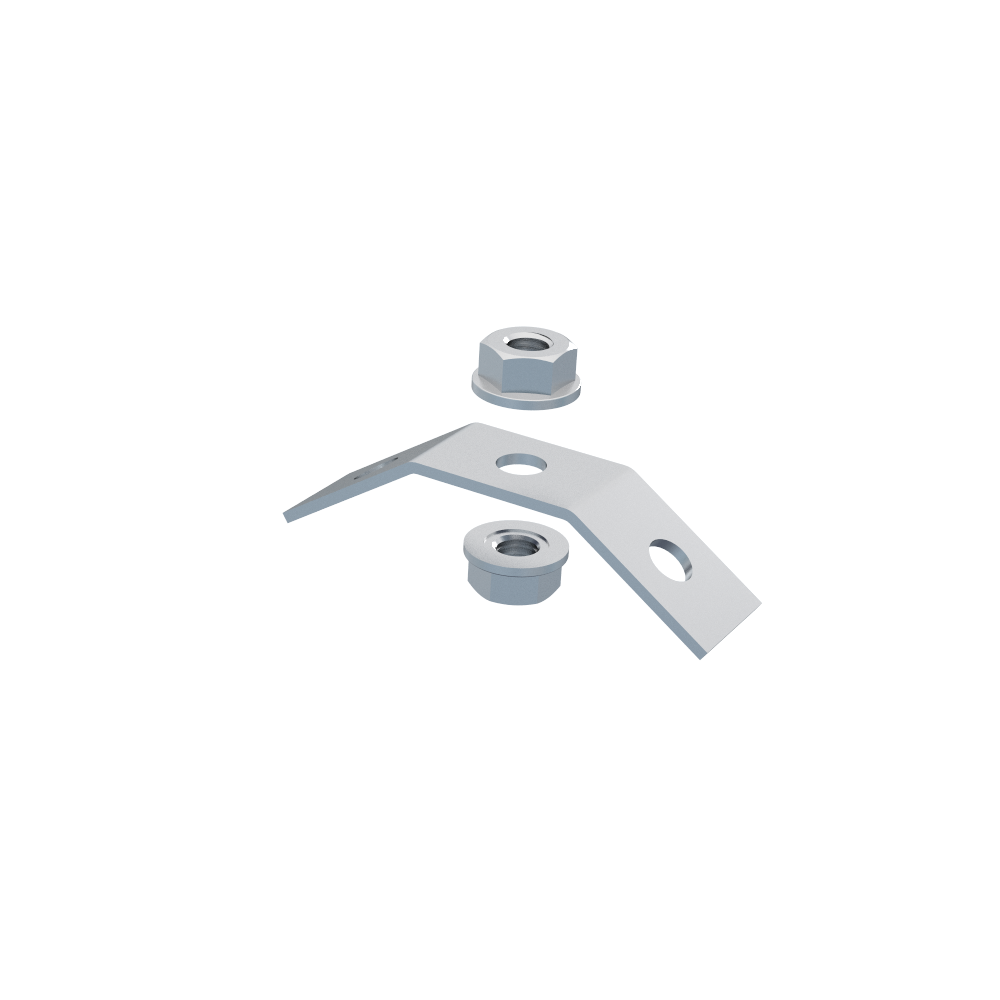

Der Halter DZM 5 wird zur Verankerung von Gewindestangen M8 in Dächern oder abgehängten Decken aus Trapezblechen verwendet. Maximale empfohlene Belastung 60 kg. Zum Ausschneiden von Öffnungen im Trapezblech die Trapezzange verwenden.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,0 mm |
(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.
ZZ - ARK-224050- Ausführungen des Verbindungsmaterials:
0 - galvanisch verzinkt (GZ)
2 - geomet 500 (G5)
3 - Edelstahl AISI 304 (A2)

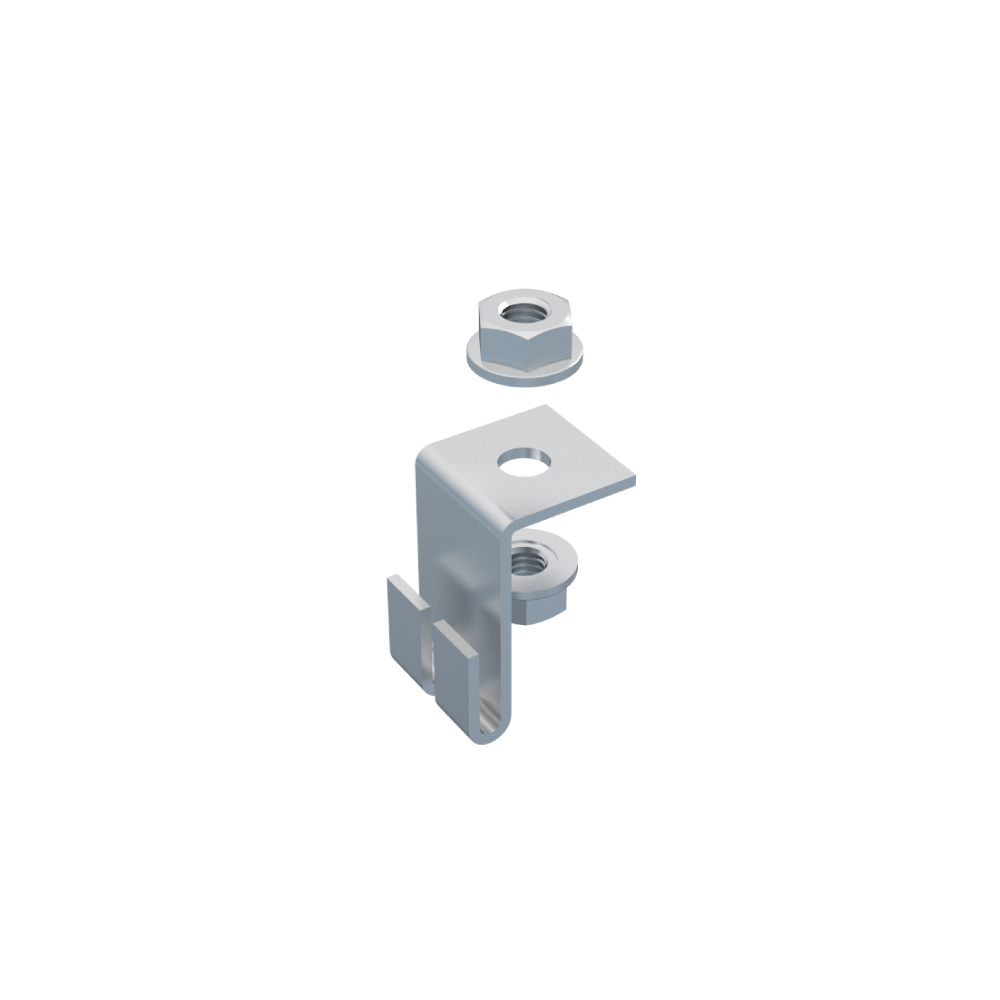

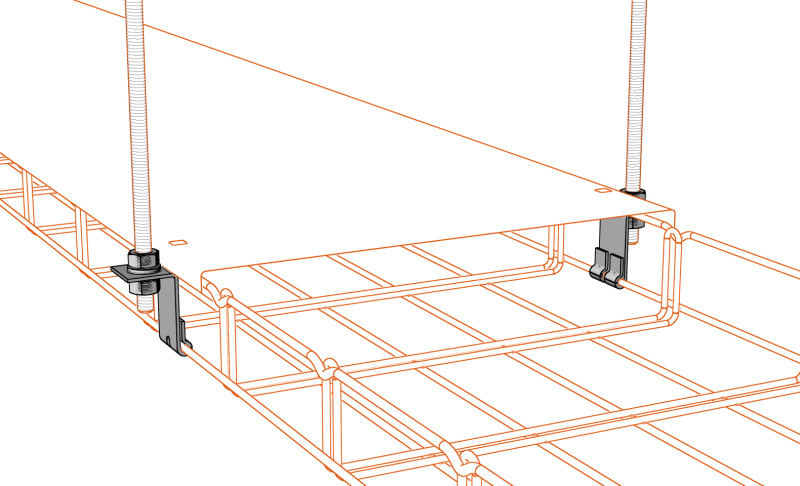

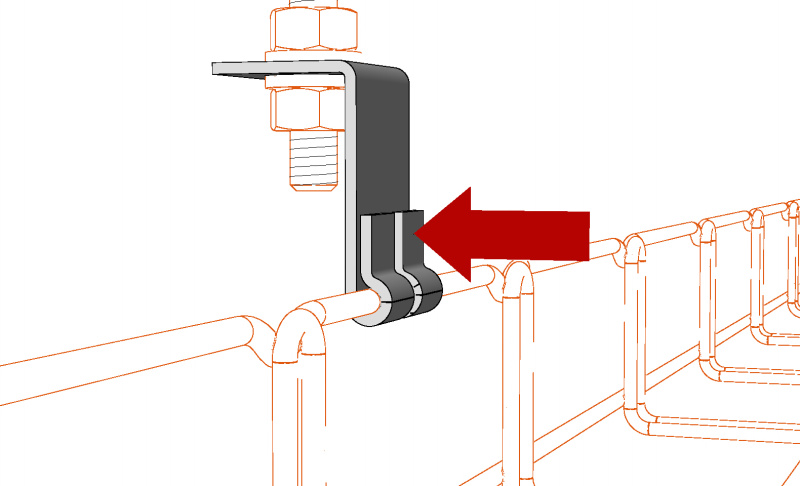

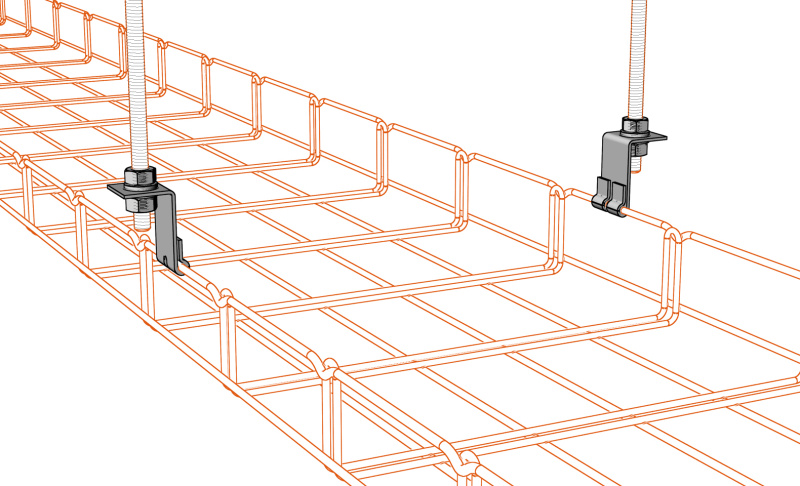

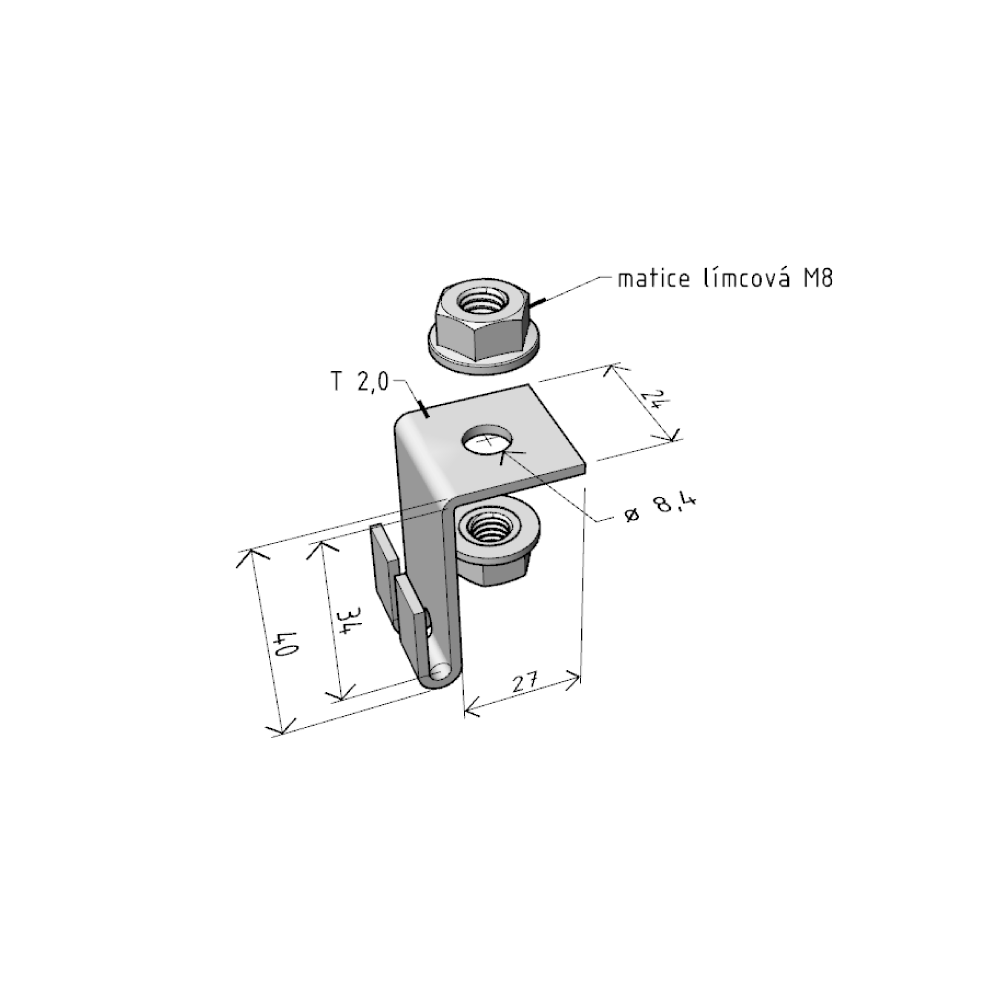

Der Halter DZM 6 wird paarweise zum Anhängen der Gitterrinnen an Gewindestangen M8 verwendet. Maximale empfohlene Belastung ist 30 kg. Maximale Tragfähigkeit eines Halterpaars 70 kg. Wird die Gitterrinne mit Deckel abgedeckt, so ist der Halter DZM 6 am unteren Draht der Seitenwand zu verankern.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,0 mm |
(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.
ZZ - ARK-224060- Ausführungen des Verbindungsmaterials:
0 - galvanisch verzinkt (GZ)
2 - geomet 500 (G5)
3 - Edelstahl AISI 304 (A2)
Der Halter DZM 7 wird zur Verankerung der Gitterrinnen in horizontalen und vertikalen Wandtrassen verwendet. Technisch ist er nicht bestimmt für Rinnen von 100 mm Breite.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,5 mm |

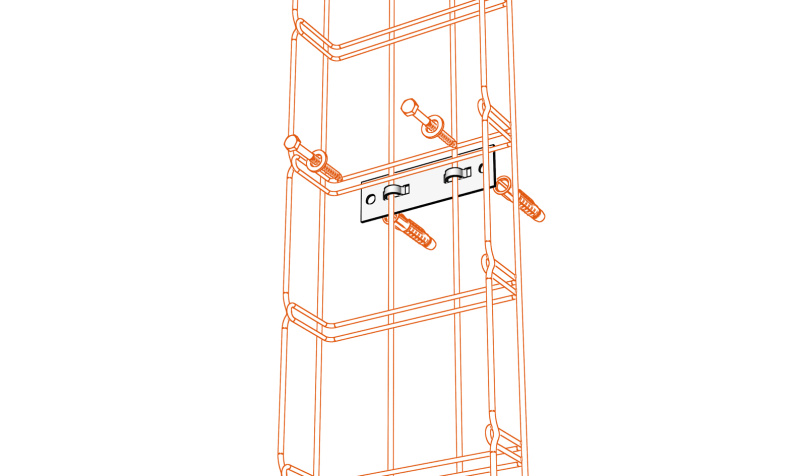

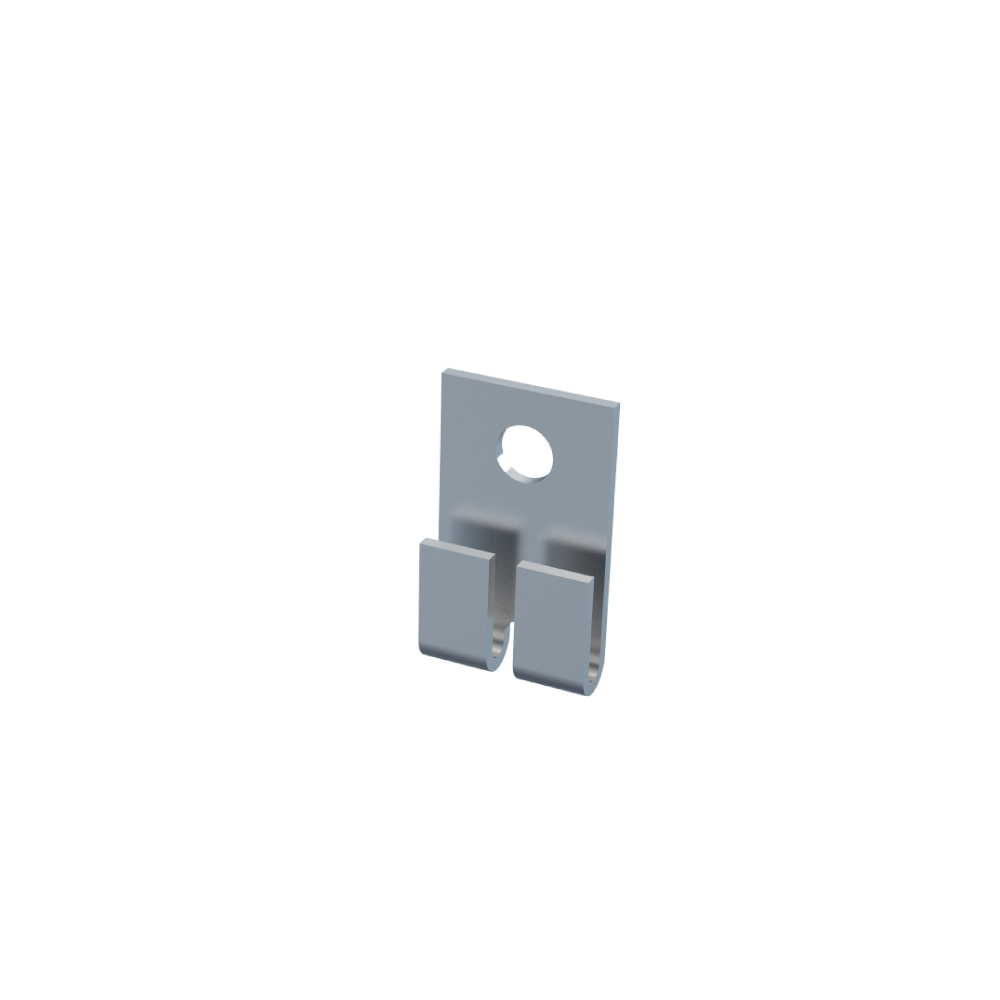

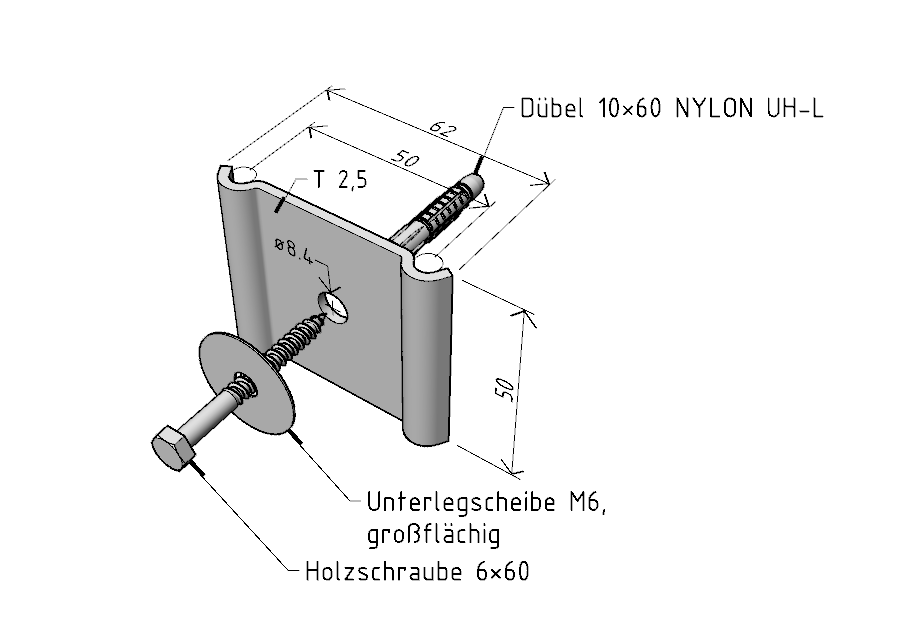

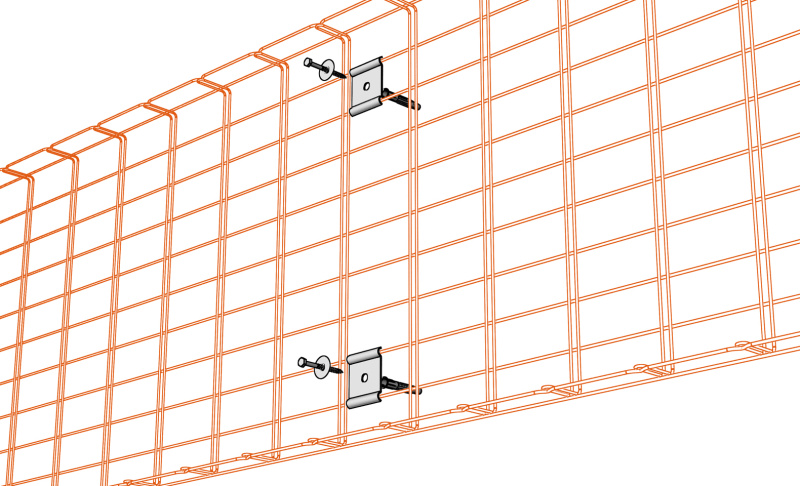

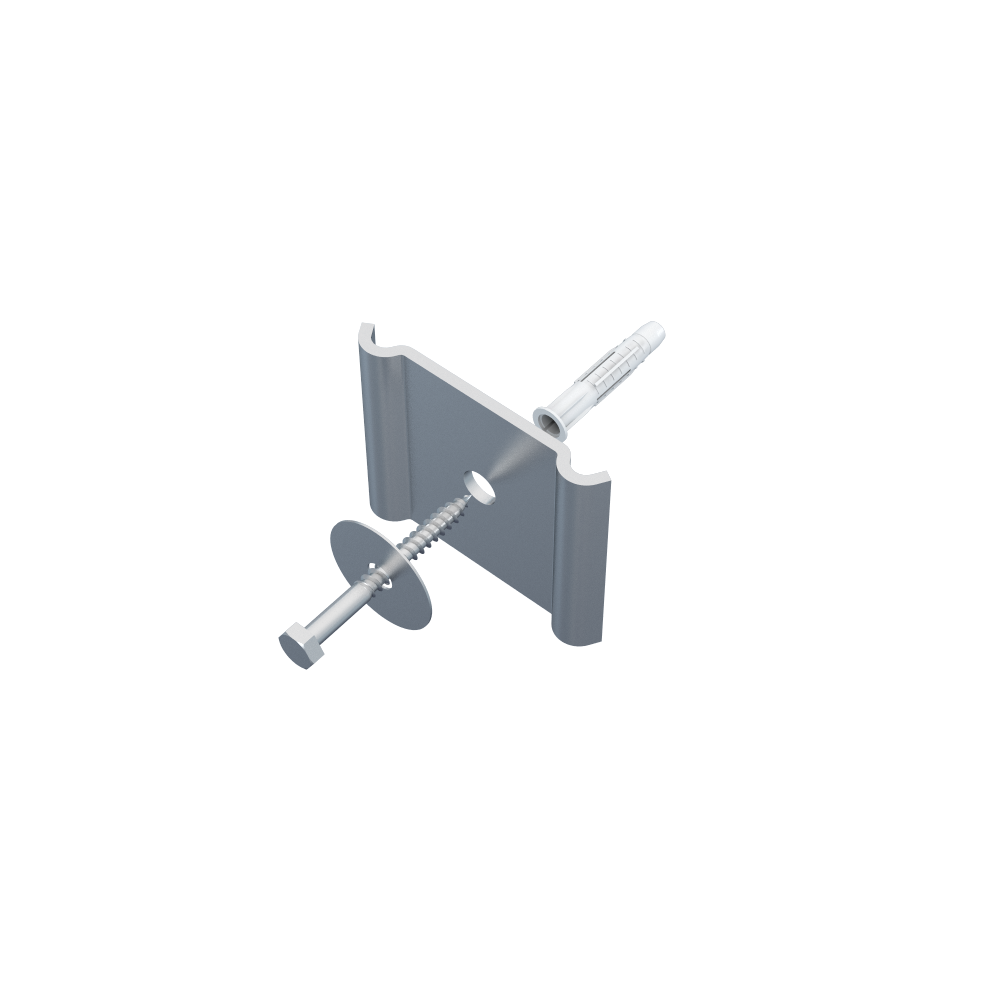

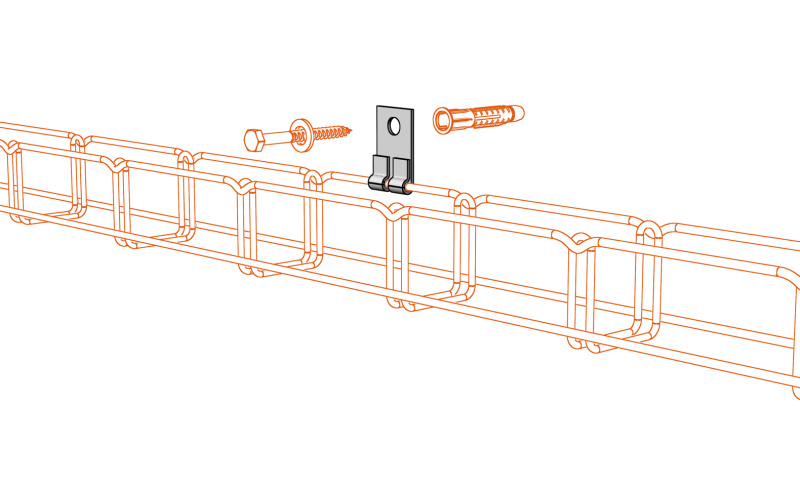

Der DZM 8 Halter wird zur Verankerung von Gitterrinnen bei der Wandmontage direkt in den vertikalen Bauteilen verwendet. Maximale empfohlene Belastung: 40 kg. Maximale empfohlene Rinnenbreiten sind 50 und 100 mm in Abhängigkeit von der Gewichtsbelastung der Gitterrinne.
| T (Blechdicke) | 2,0 mm |

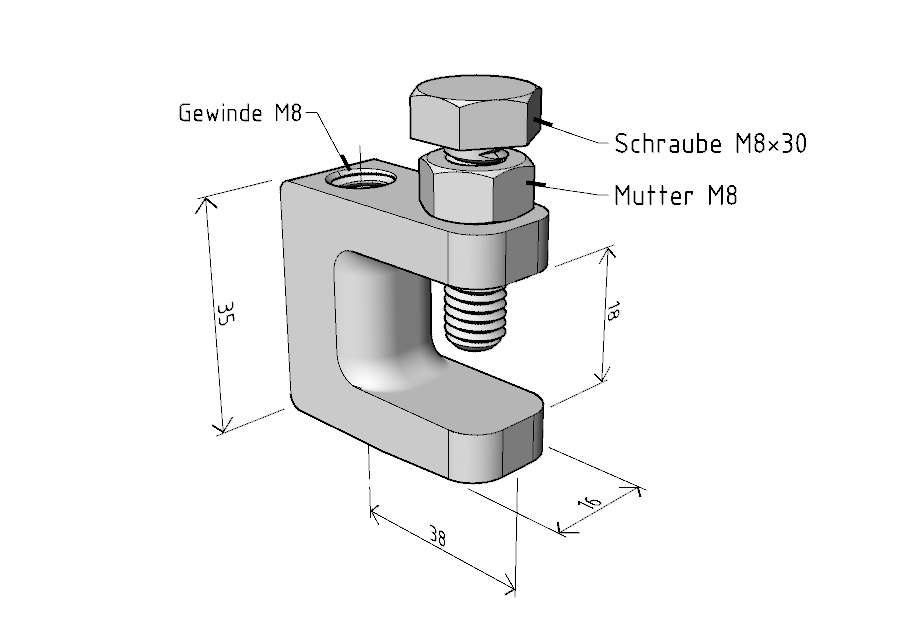

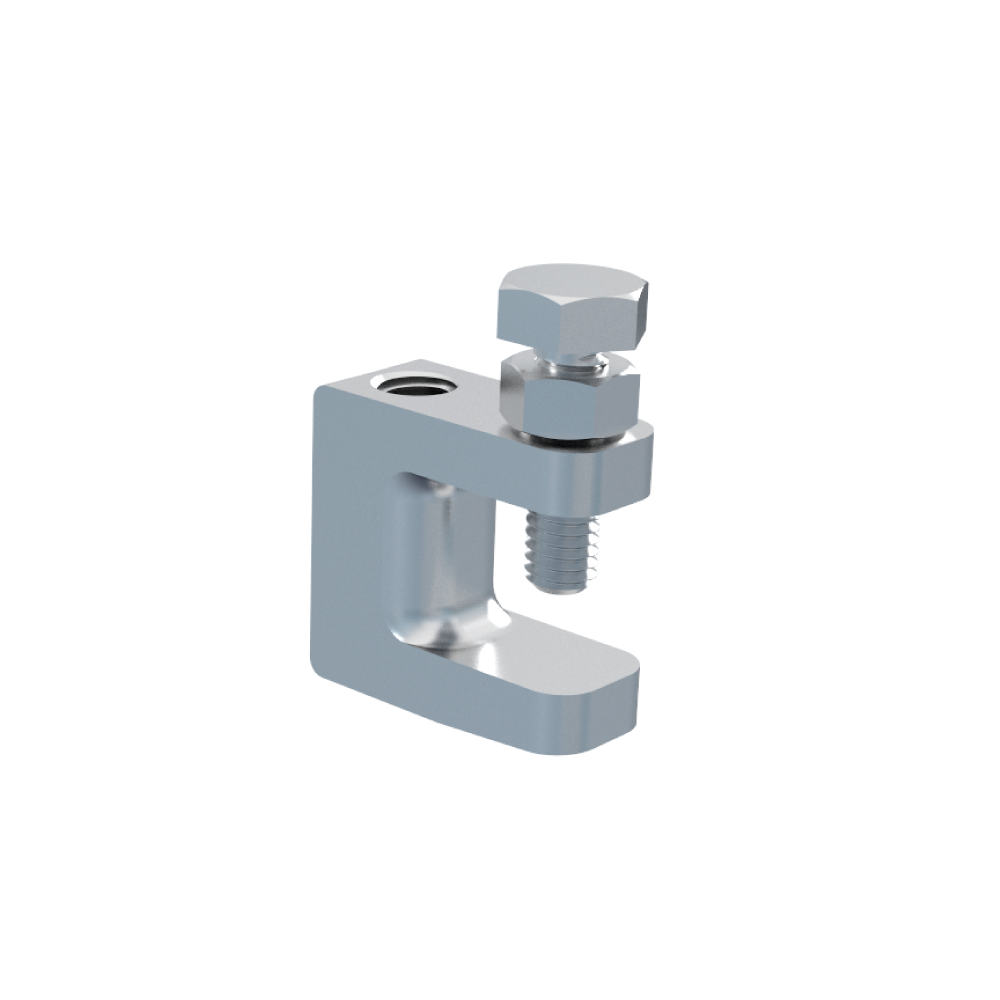

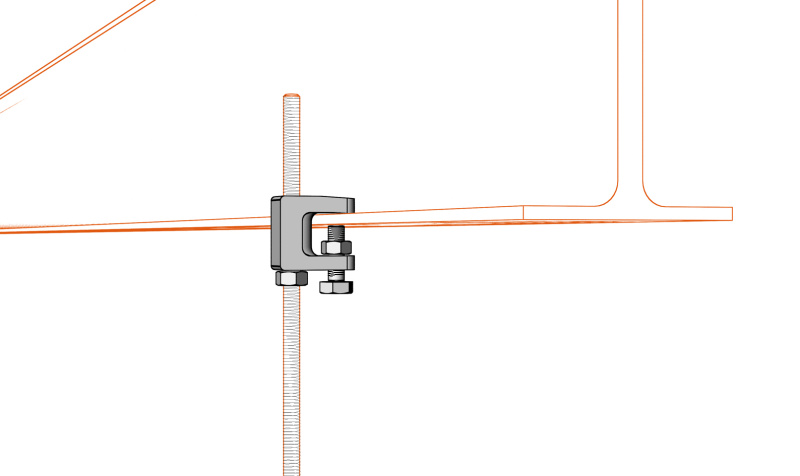

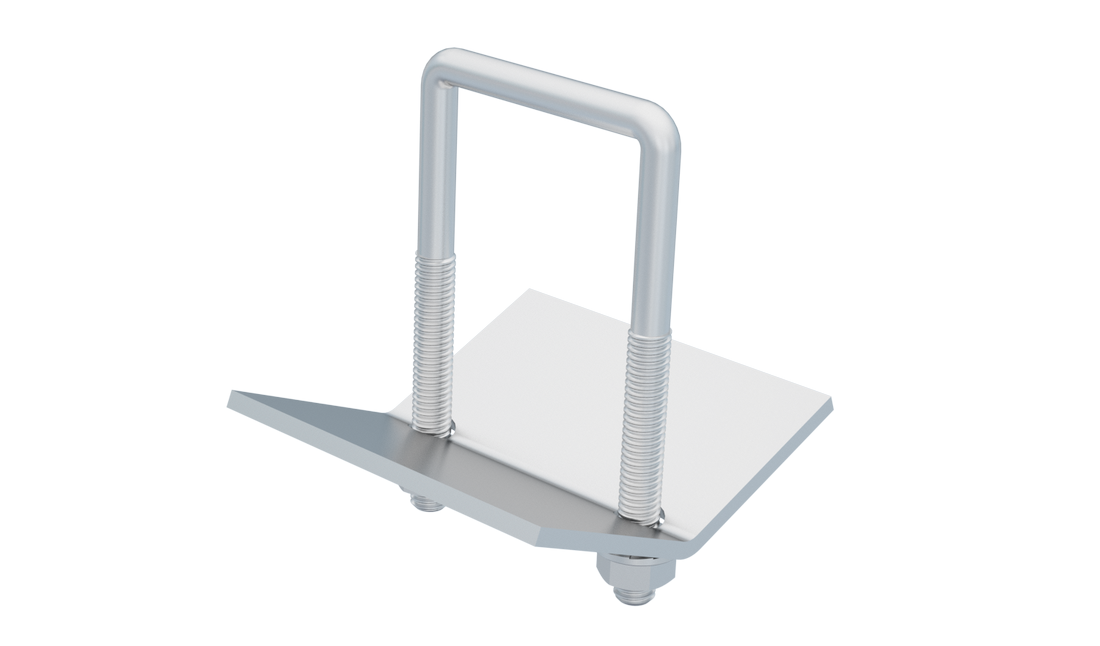

Der Halter DZM 9 wird zur Verankerung der Gewindestangen M8 bei Raummontage durch Abhängung von einem I-Träger verwendet. Maximale empfohlene Belastung des Halters ist 120 kg. Werkstoff: Temperguß verzinkt.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.

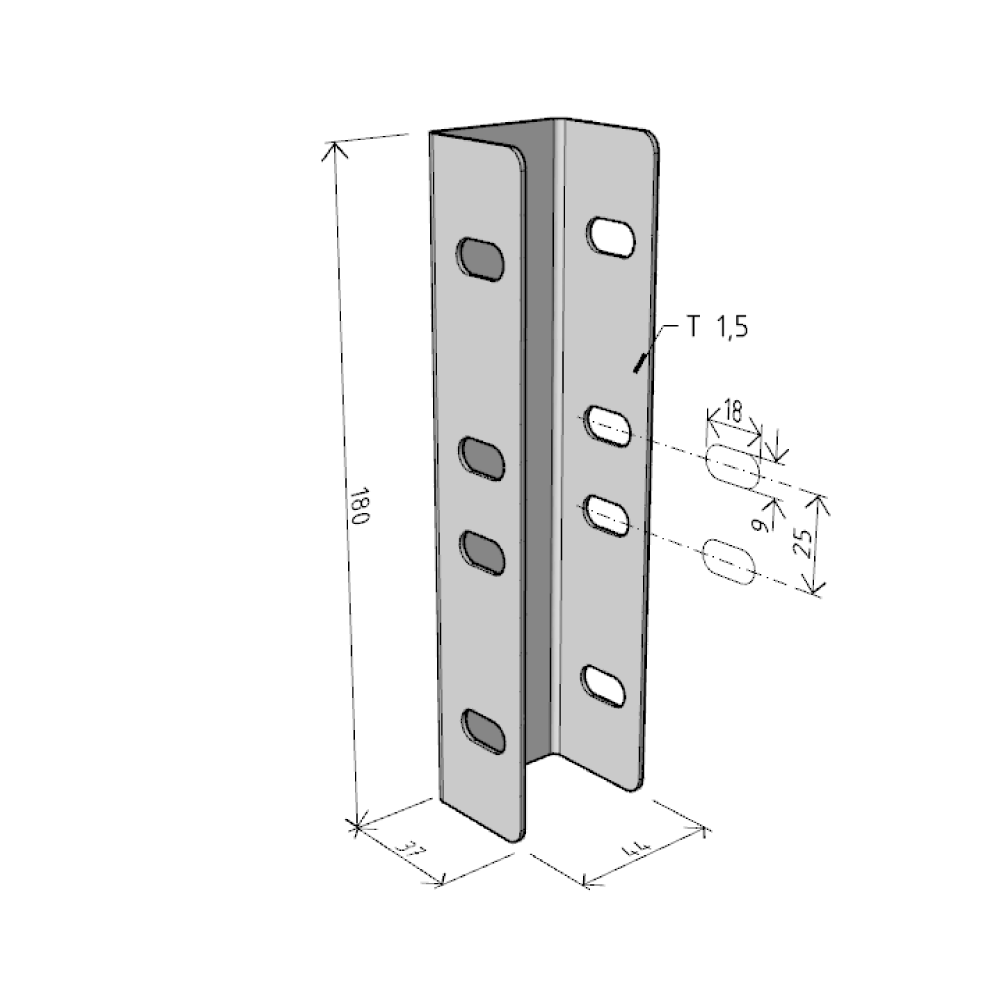

Der Halter DZM 10 eignet sich durch seine Universalheit für mehrere Installationstypen der vertikalen sowie horizontalen Montage. Er findet insbesondere bei Metallkonstruktionen Anwendung, zu denen er mittels Schrauben eventuell Anschweißen befestigt werden kann. Technisch ist er nicht bestimmt für Rinnen von 100 mm Breite.
Maximale empfohlene Belastung der Zungen:
| T (Blechdicke) | 1,5 mm |

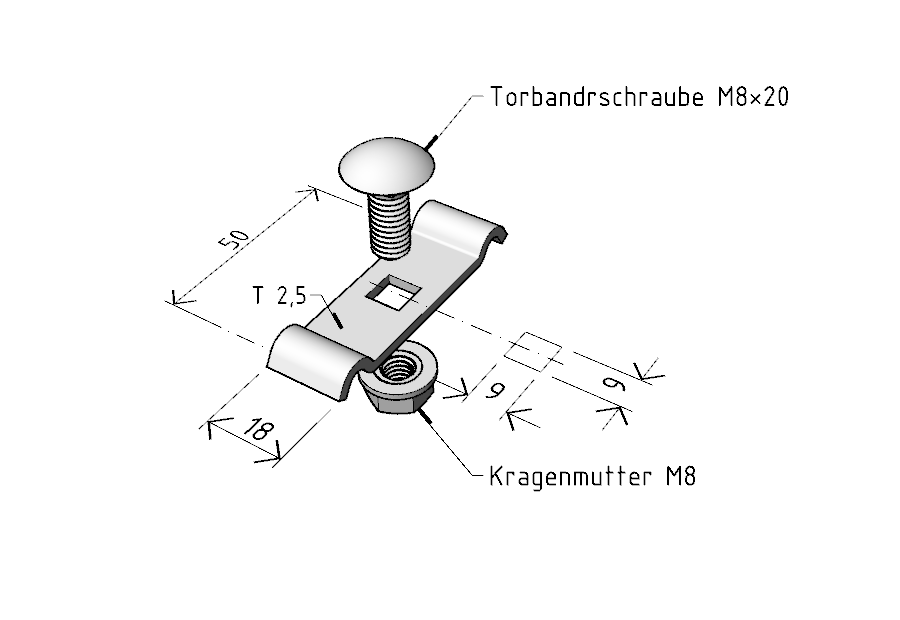

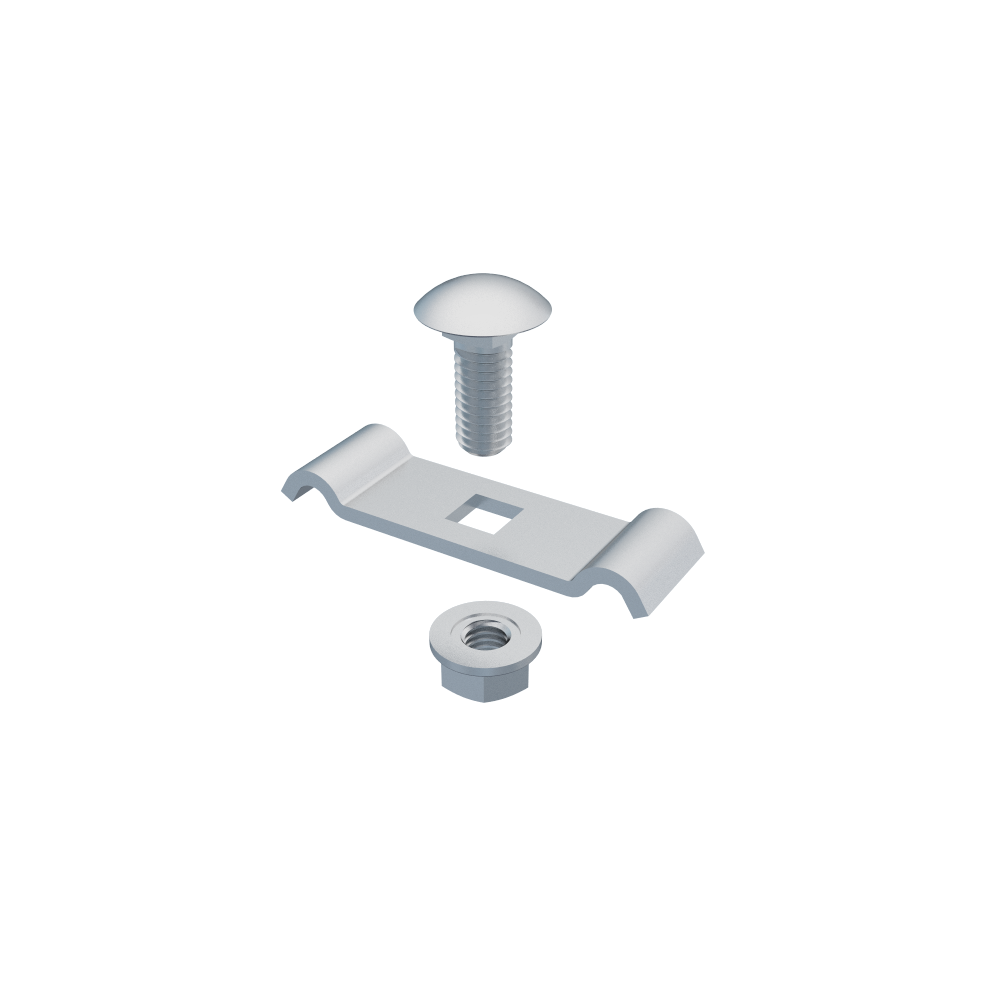

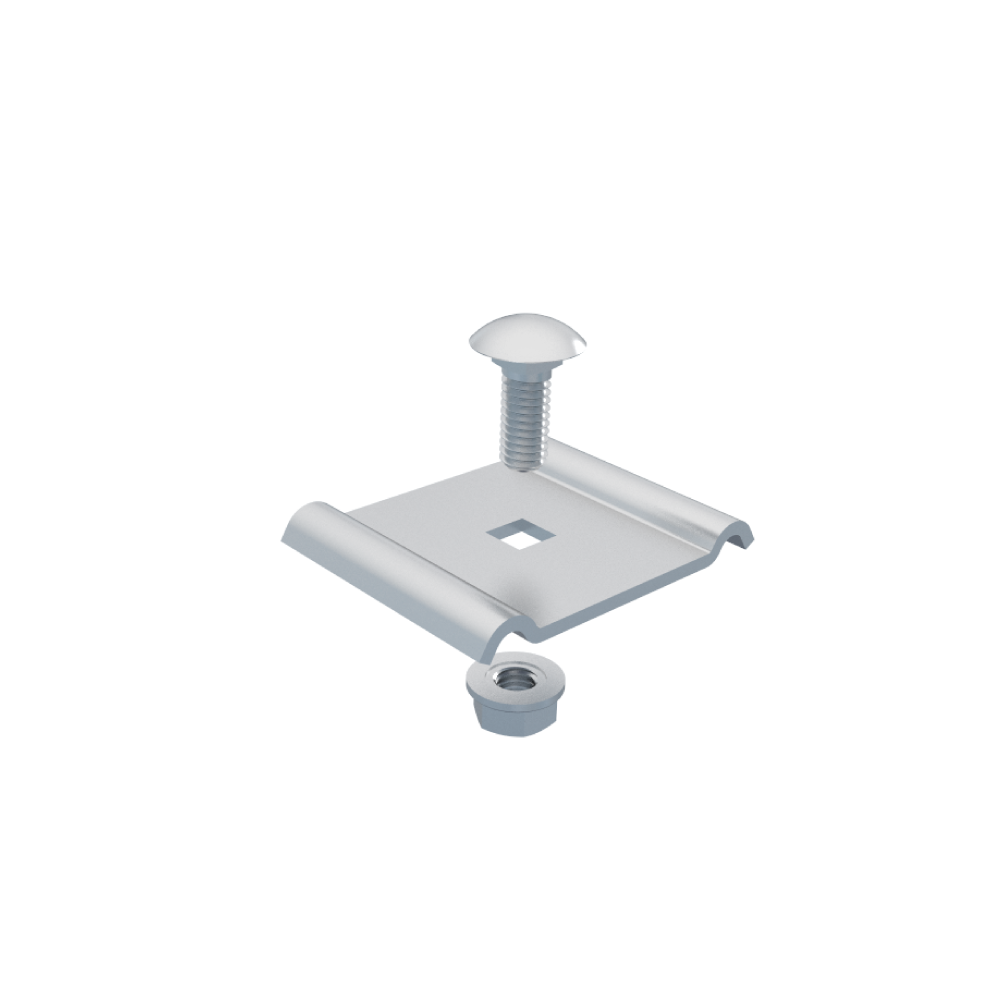

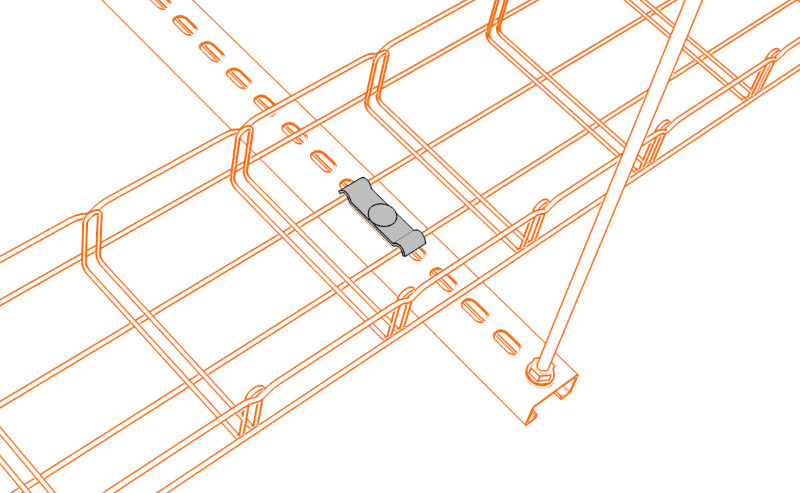

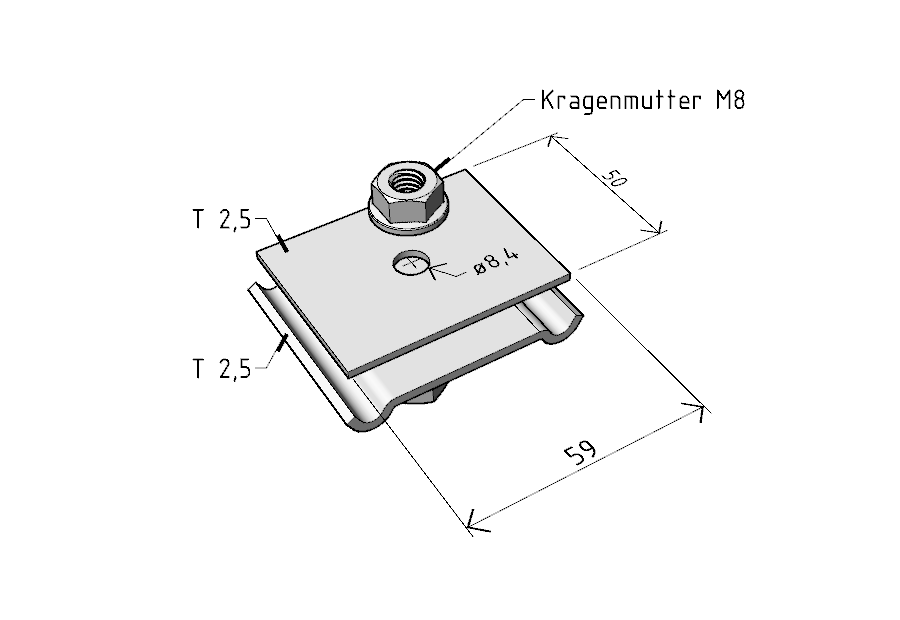

Der Rinnenhalter DZM 11 wird zur Befestigung der Gitterrinnen an den C-Profilschienen STNM, C-Profilschienen STPM oder anderen Stahlkonstruktionen verwendet, und zwar insbesondere bei waagerechten Trassen. Bei Rinnen von 100 mm Breite wird nur einer der Randdrähte (Längsdrähte) unter den Halter befestigt.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,5 mm |

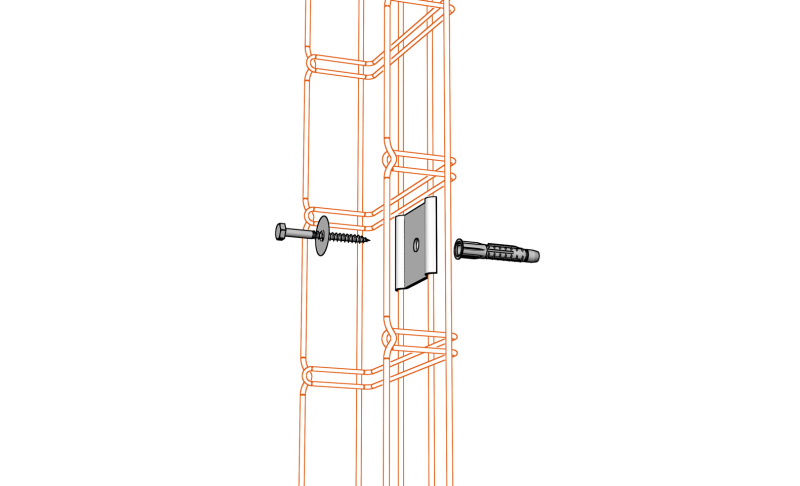

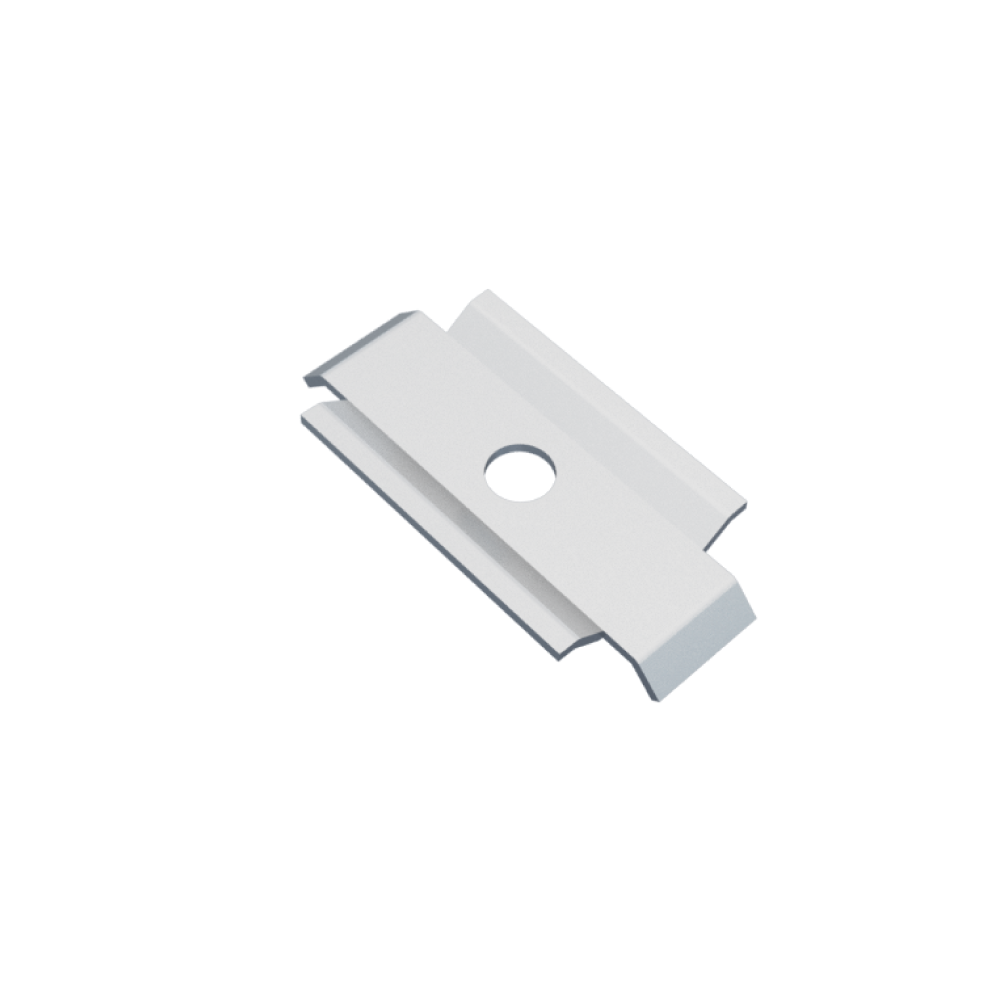

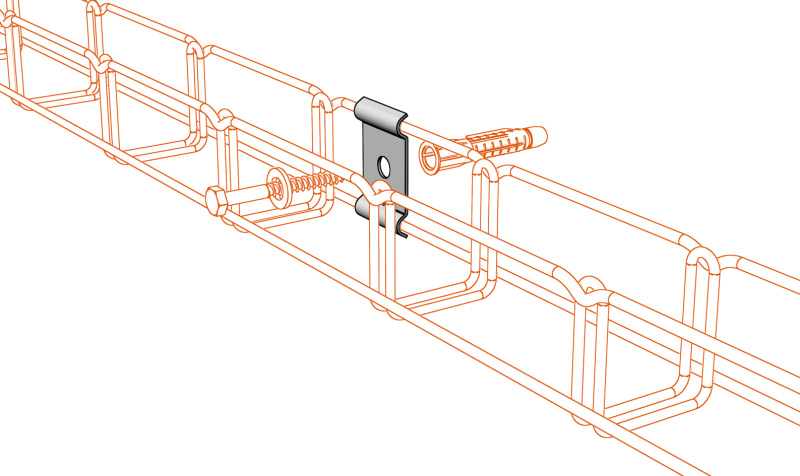

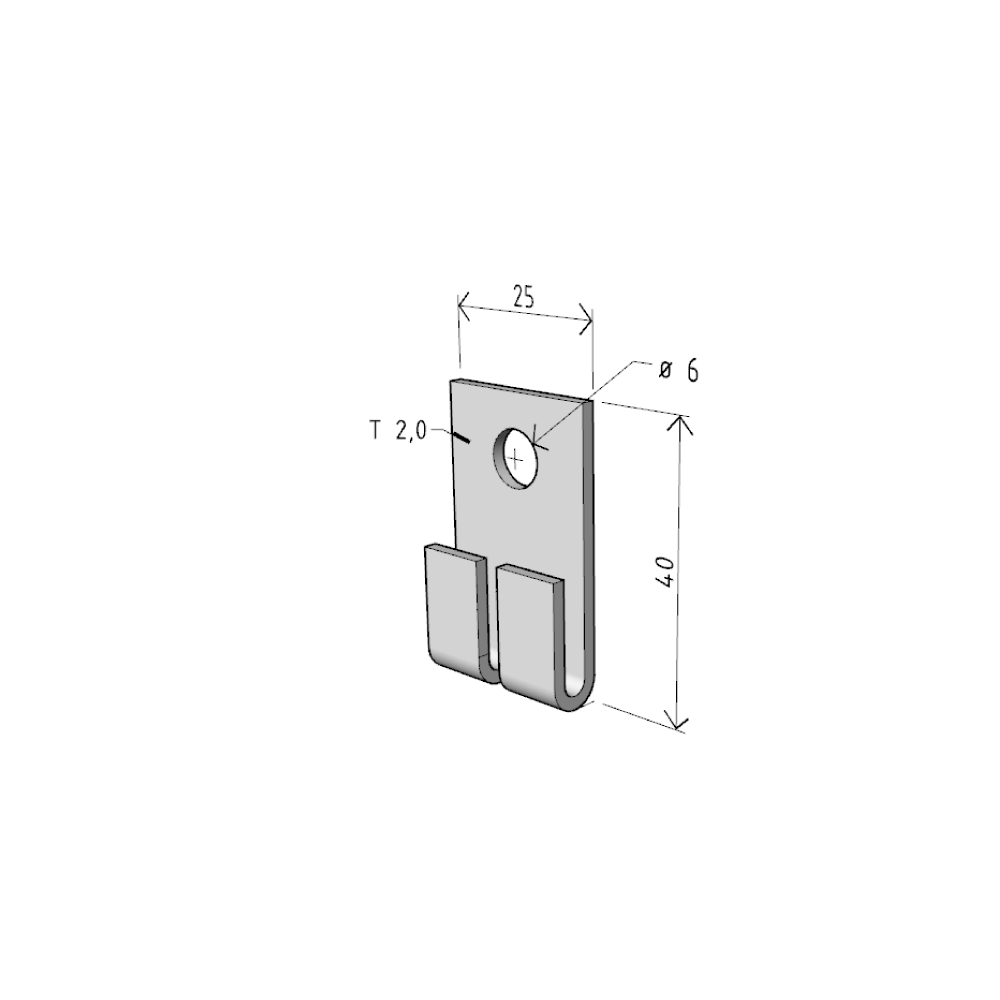

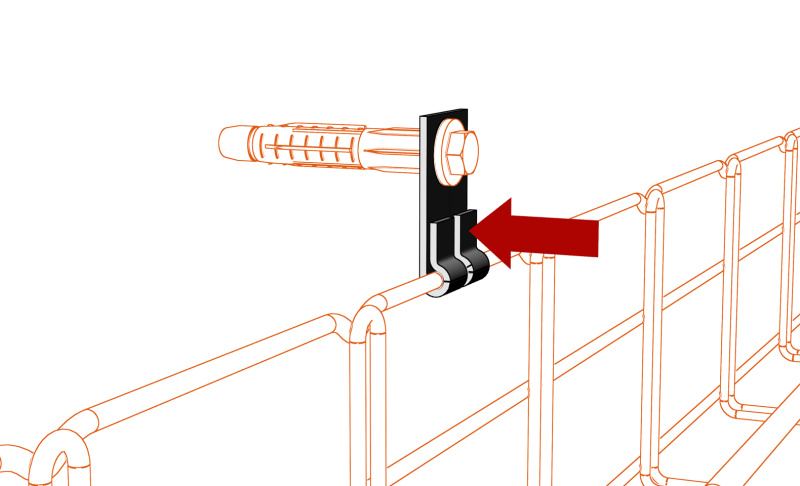

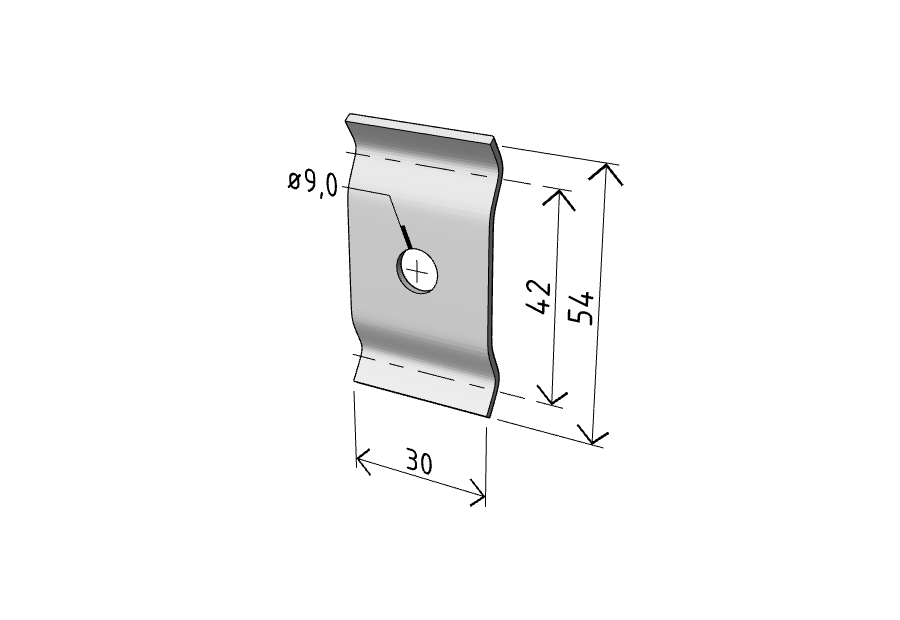

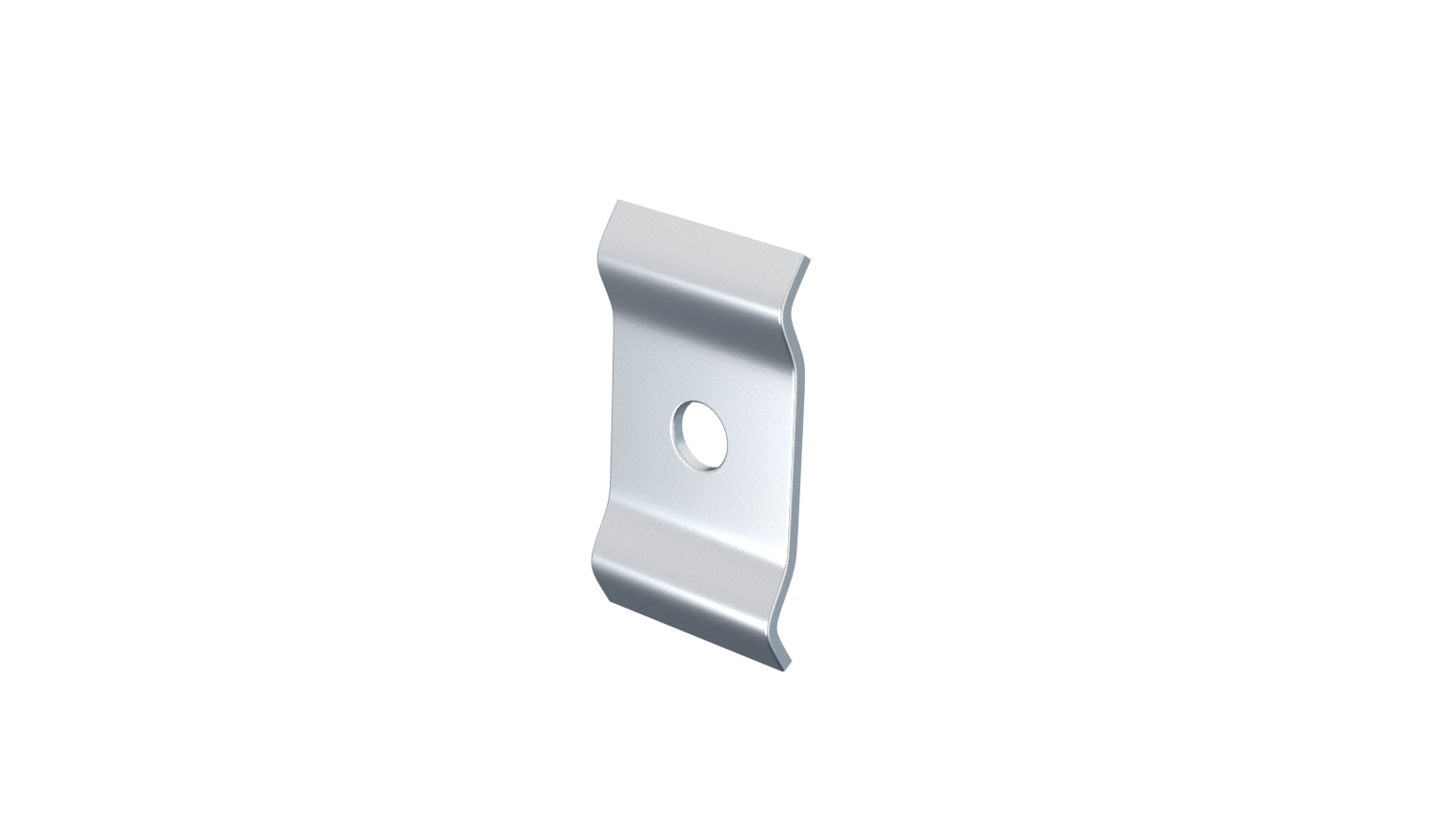

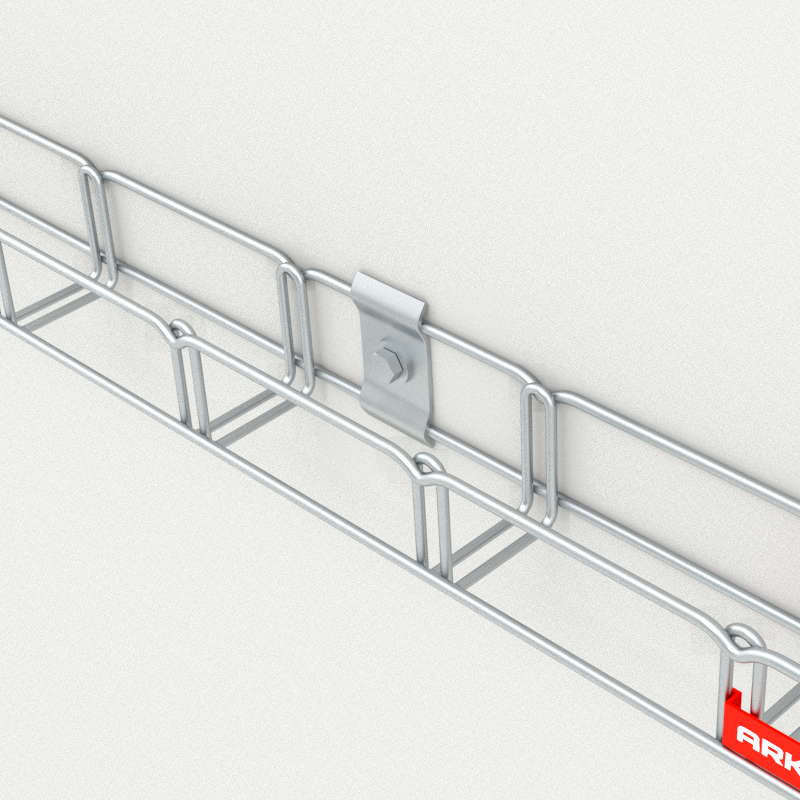

Der Halter DZM 12 wird zur Verankerung von Gitterrinnen kleinerer Abmessungen bei der Wandmontage direkt an vertikalen Bauteilen verwendet. Maximale empfohlene Rinnenbreite bis 100 mm in Abhängigkeit von der Gewichtsbelastung der Gitterrinne. Der Halter DZM 12 eignet sich auch als Ankerelement für die M2 Gitterrinnen vom Typ „G“.
| T (Blechdicke) | 2,0 mm |

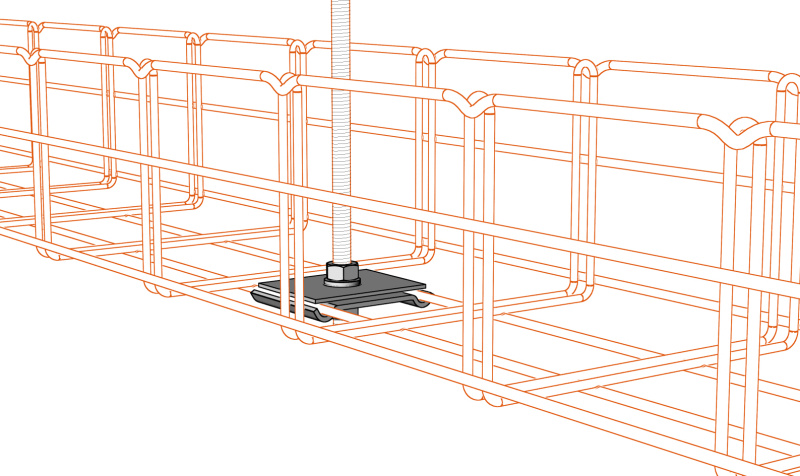

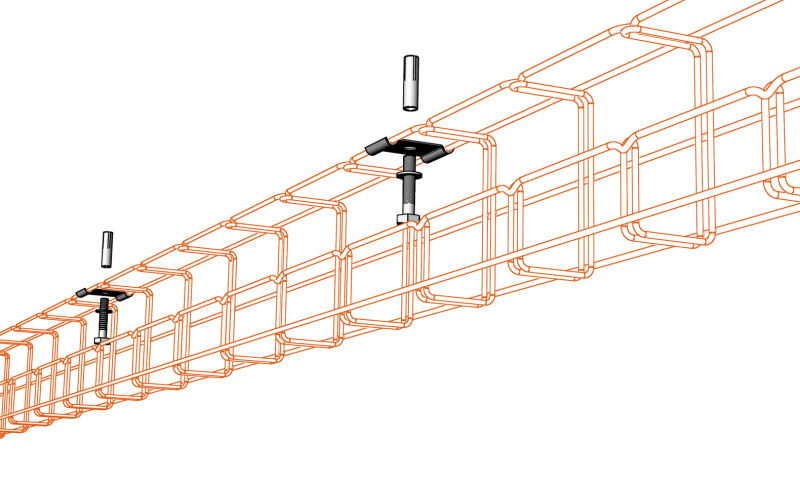

Der Halter DZM 13 wird zur Rauminstallation von Gitterrinnen auf Gewindestangen M8 verwendet. Diese Installation ist lediglich für die M2 Gitterrinnen 50/50, M2 150/50 und M2 150/100 geeignet. Maximale empfohlene Belastung: 50 kg.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,5 mm |

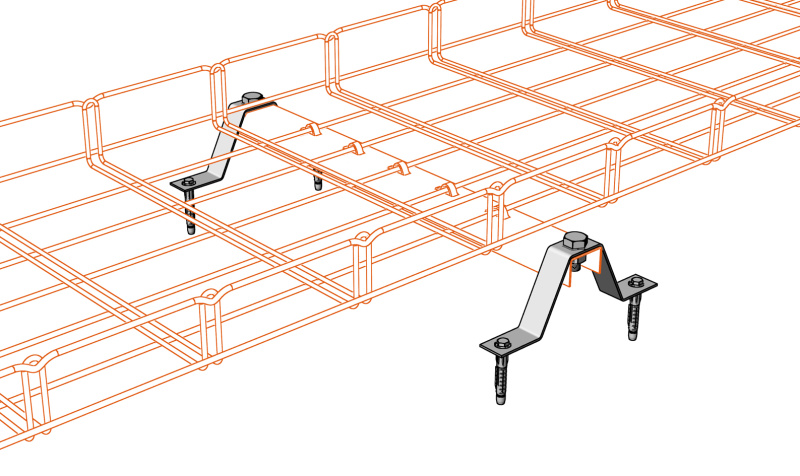

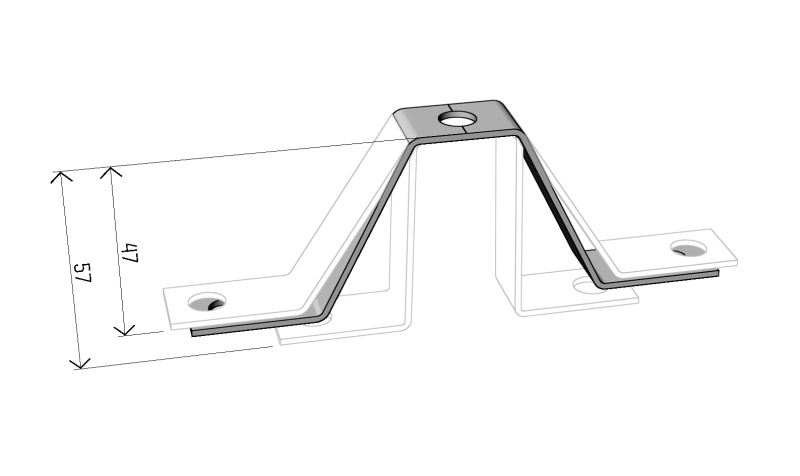

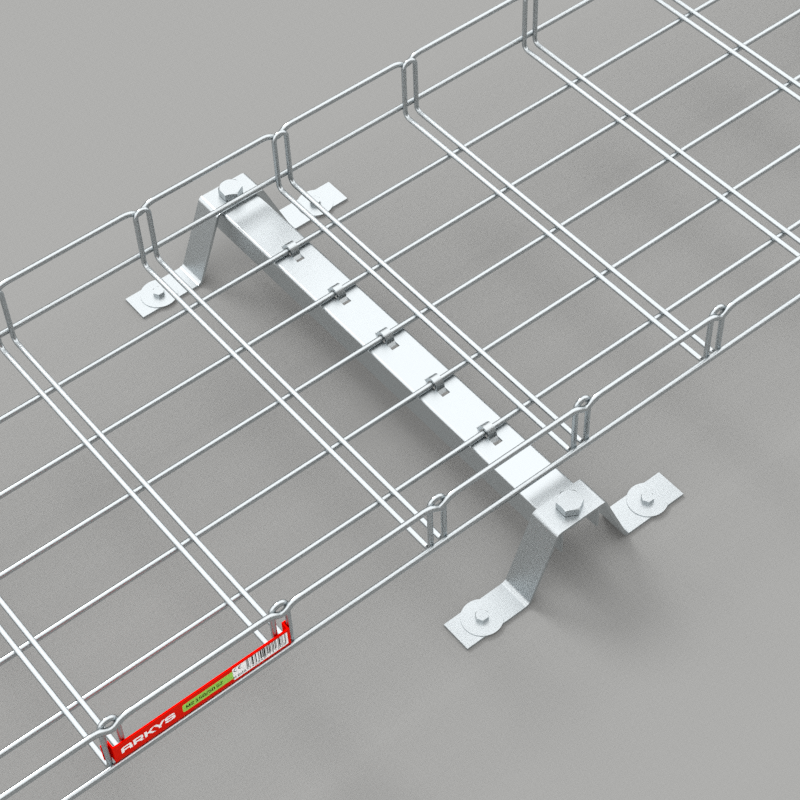

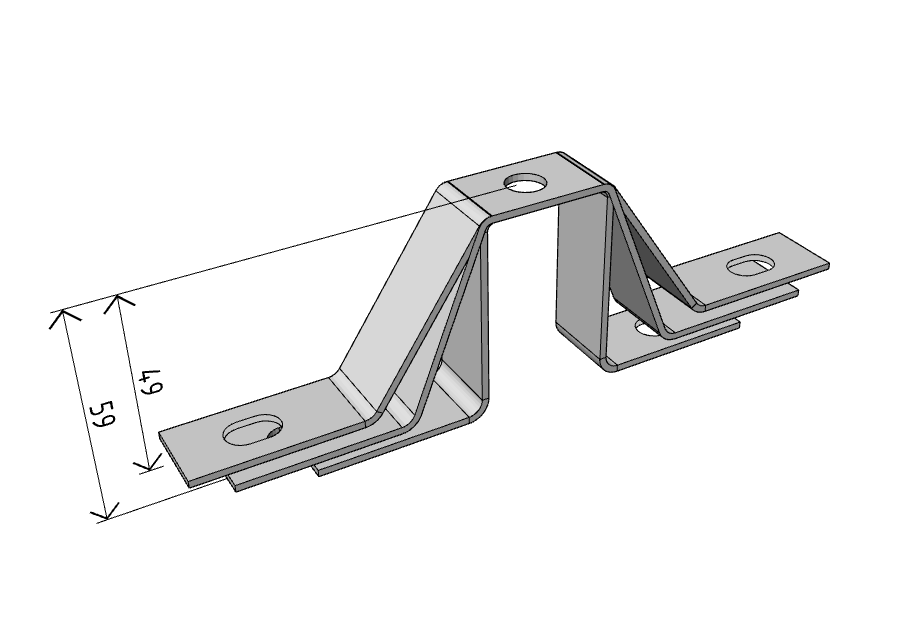

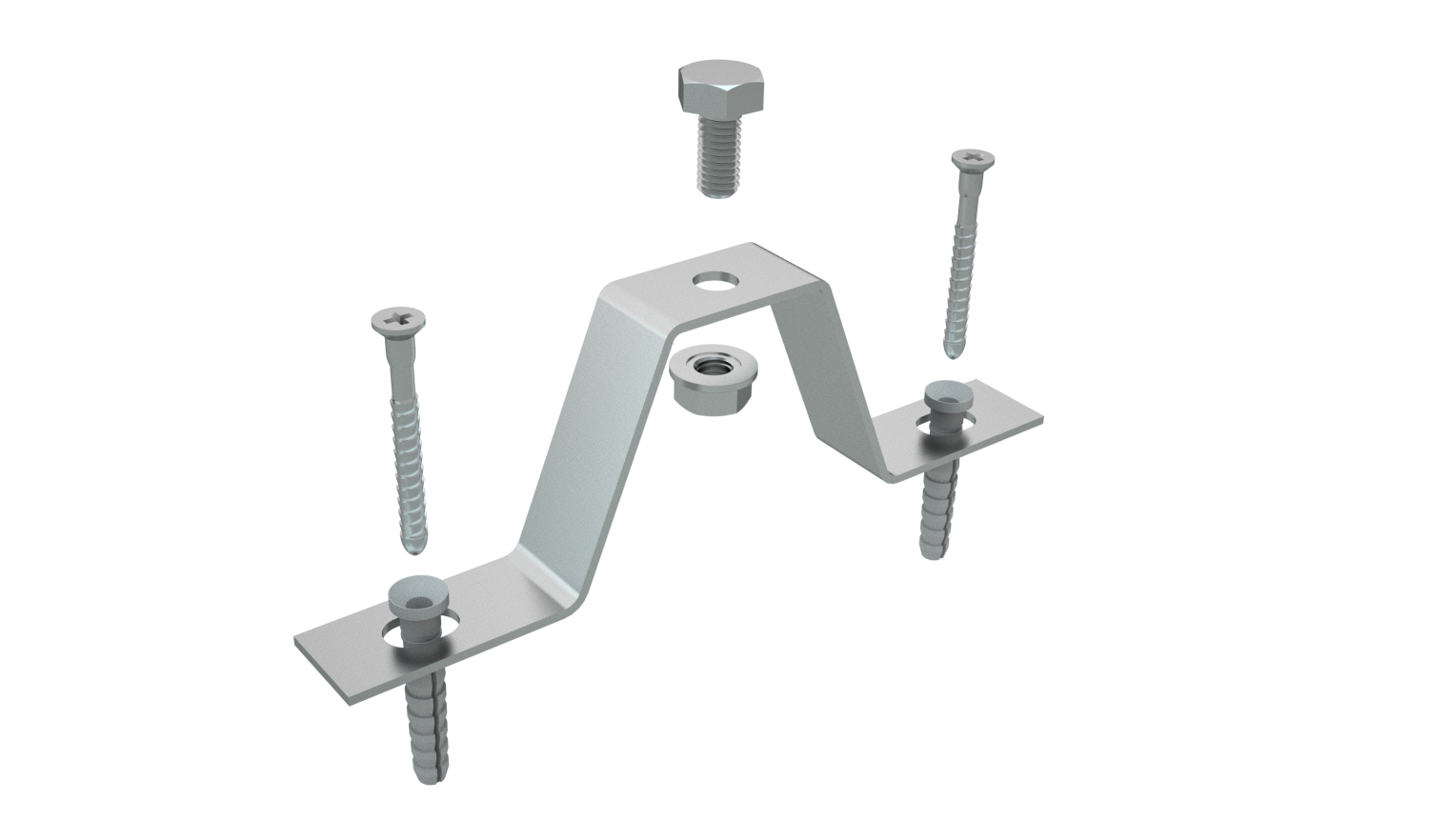

Der Halter DZM 14 wird in Kombination mit den Auflagen PZM zur Installation von Kabeltrassen auf doppelten Fußböden verwendet. Die Trassenhöhe lässt sich durch Abstandsvergrößerung bzw. -verringerung der Ankerbohrungen zwischen 47 und 57 mm einstellen. Maximale empfohlene Belastung 60 kg.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,0 mm |

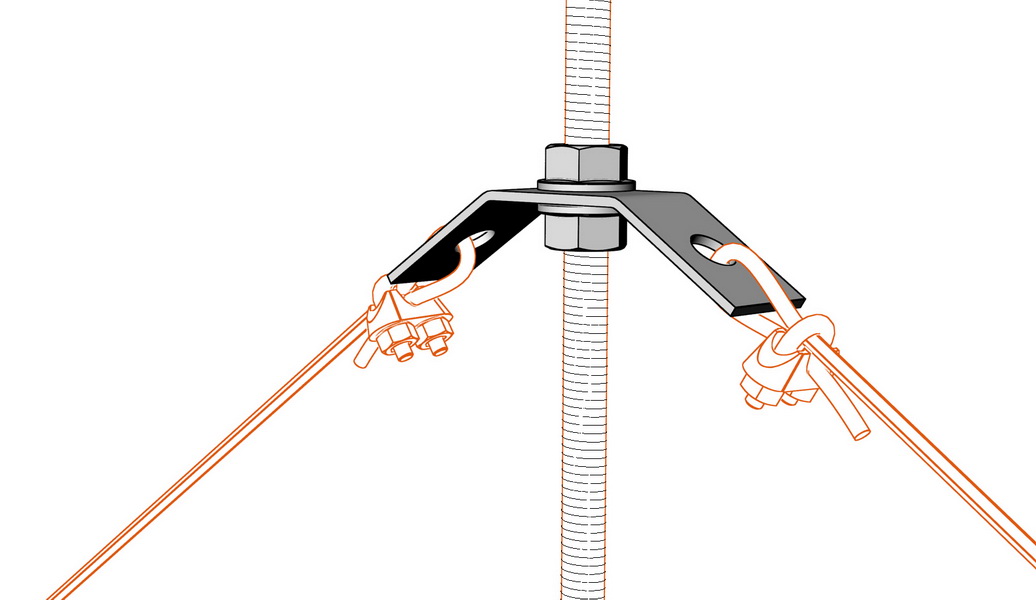

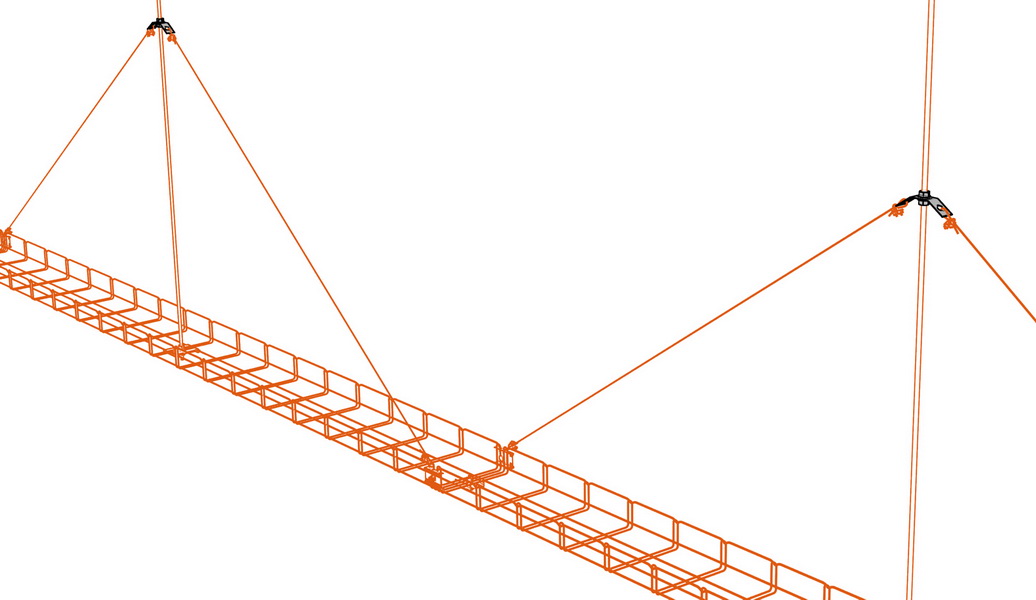

Der Halter DZM 15 dient zur Befestigung des Anhängeseils an der Gewindestange. Er ist für Hilfsaufhängung der Rinnen in zu überbrückenden Bereichen bestimmt, wo keine direkte Verankerung in abgehängter Decke möglich ist.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,0 mm |
(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.
ZZ - ARK-224150 - Ausführungen des Verbindungsmaterials:
0 - galvanisch verzinkt (GZ)
2 - geomet 500 (G5)
3 - Edelstahl AISI 304 (A2)

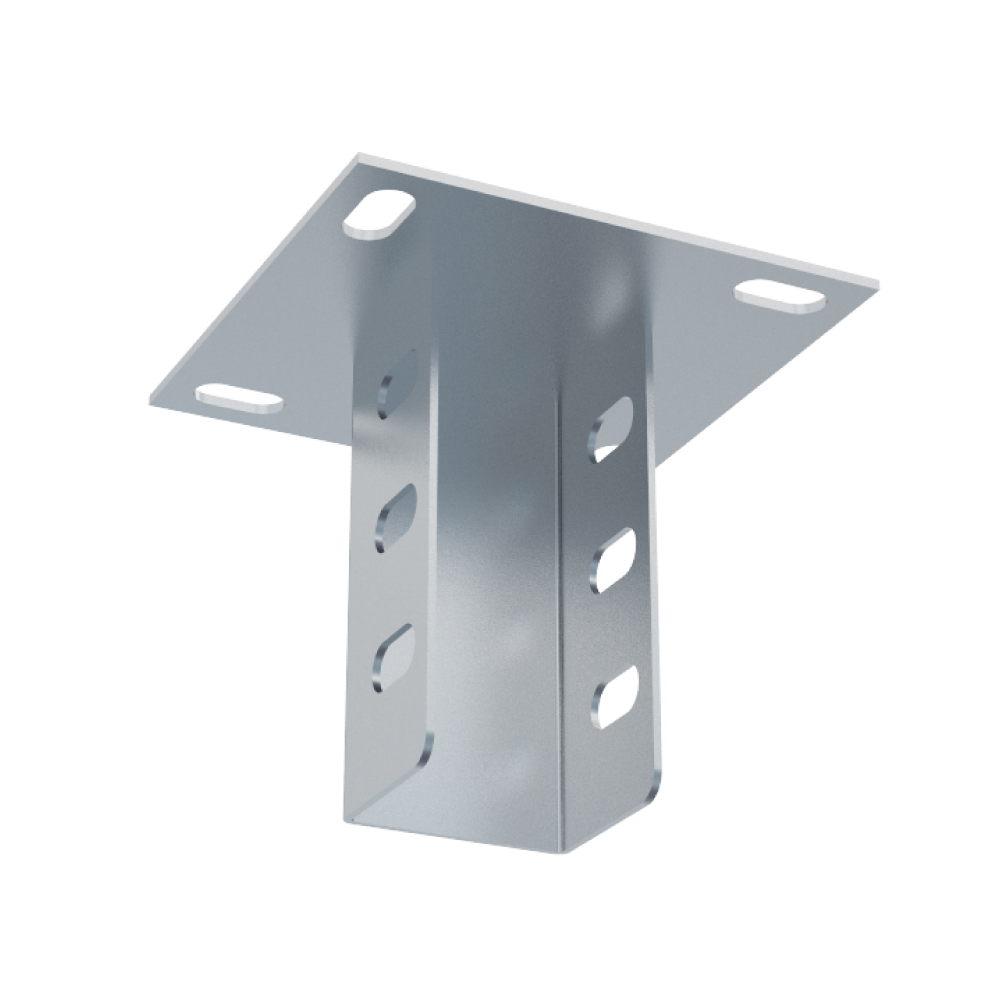

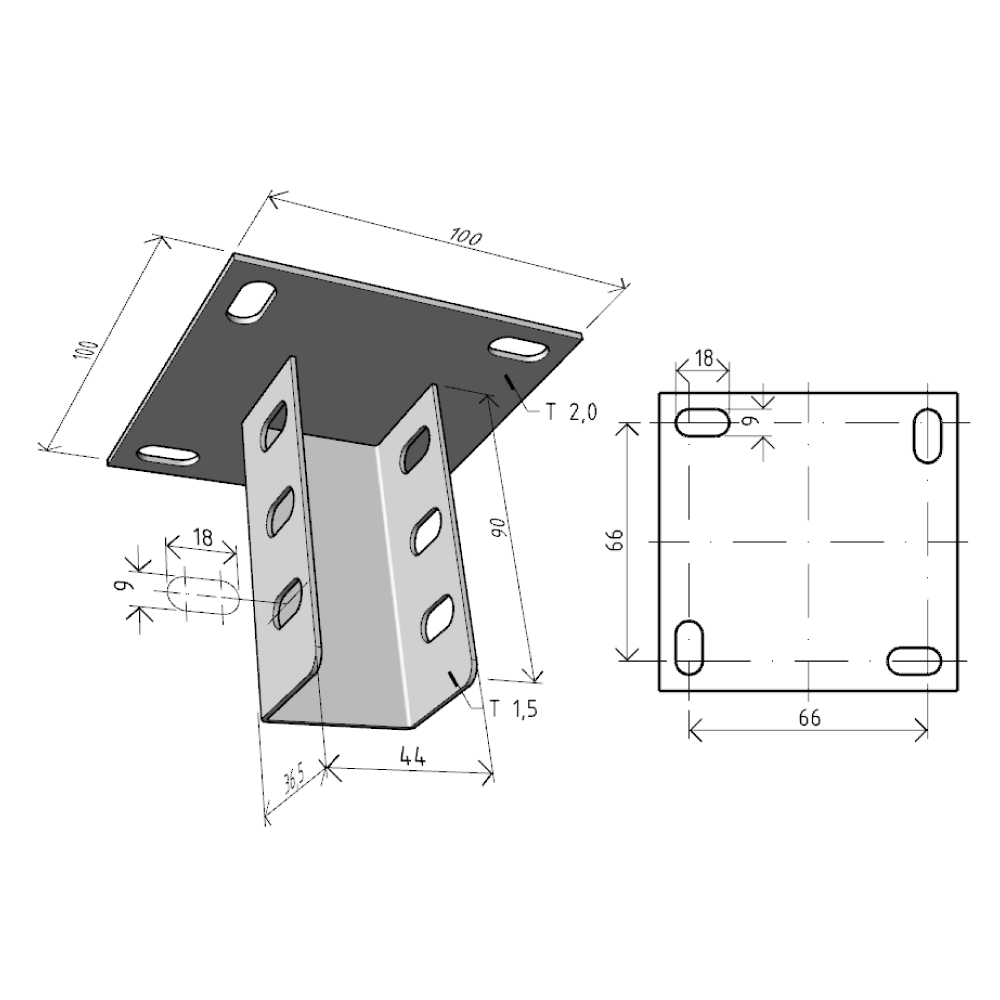

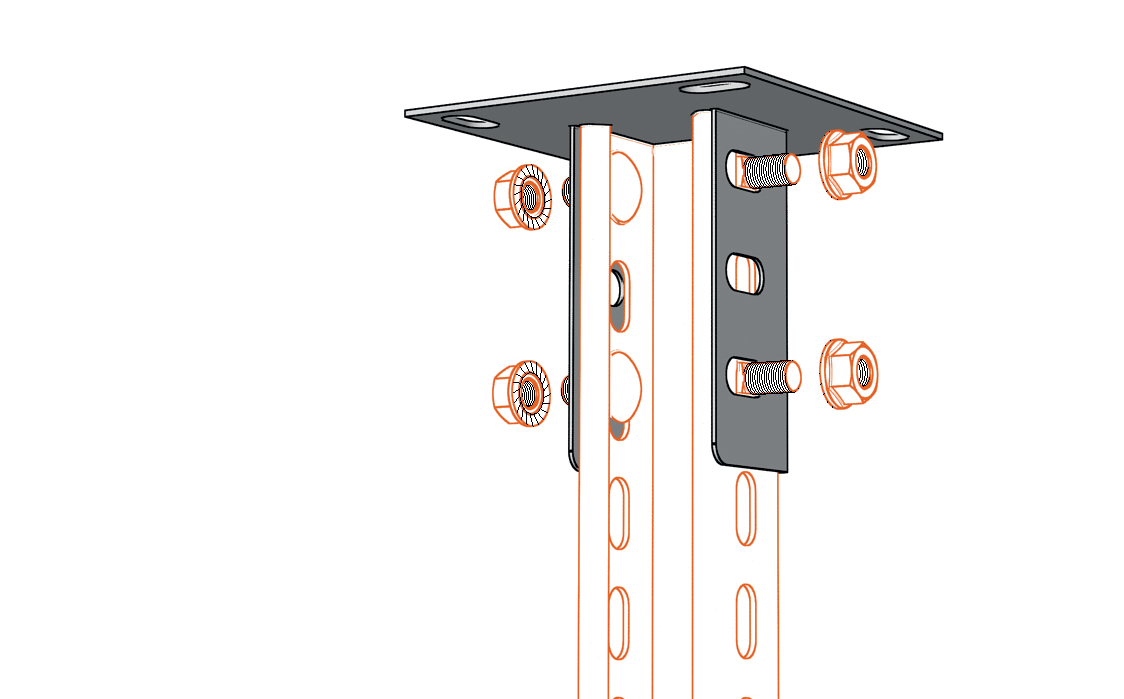

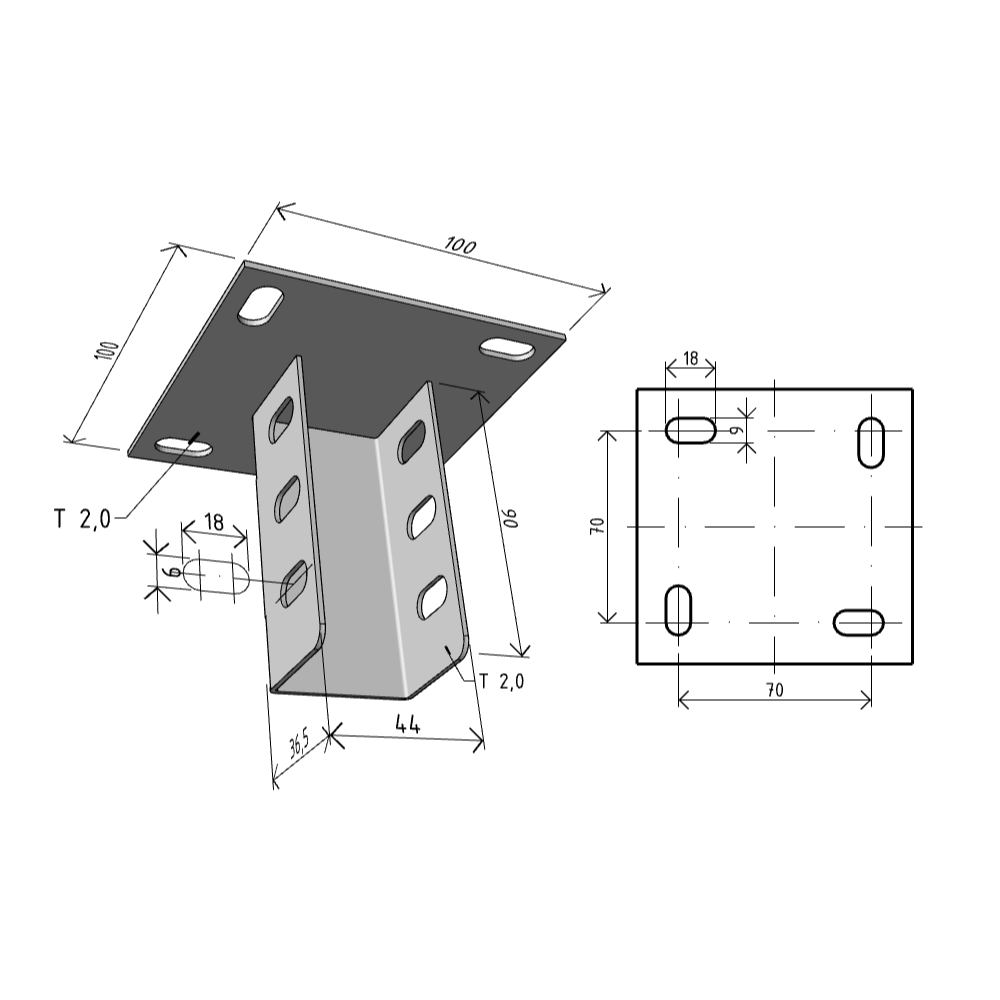

Der Halter DZM STP wird zur Verankerung der C-Profilschiene STPM
(siehe S. 54) bei der Raummontage unter horizontalen Bauteilen
verwendet. Falls nötig, kann diese Baugruppe um 180° umgedreht
und als Tragekonstruktion auf dem Fußboden verwendet werden.
Die maximale Tragfähigkeit des Halters DZM STP beträgt 250 kg
bei Zugbeanspruchung.

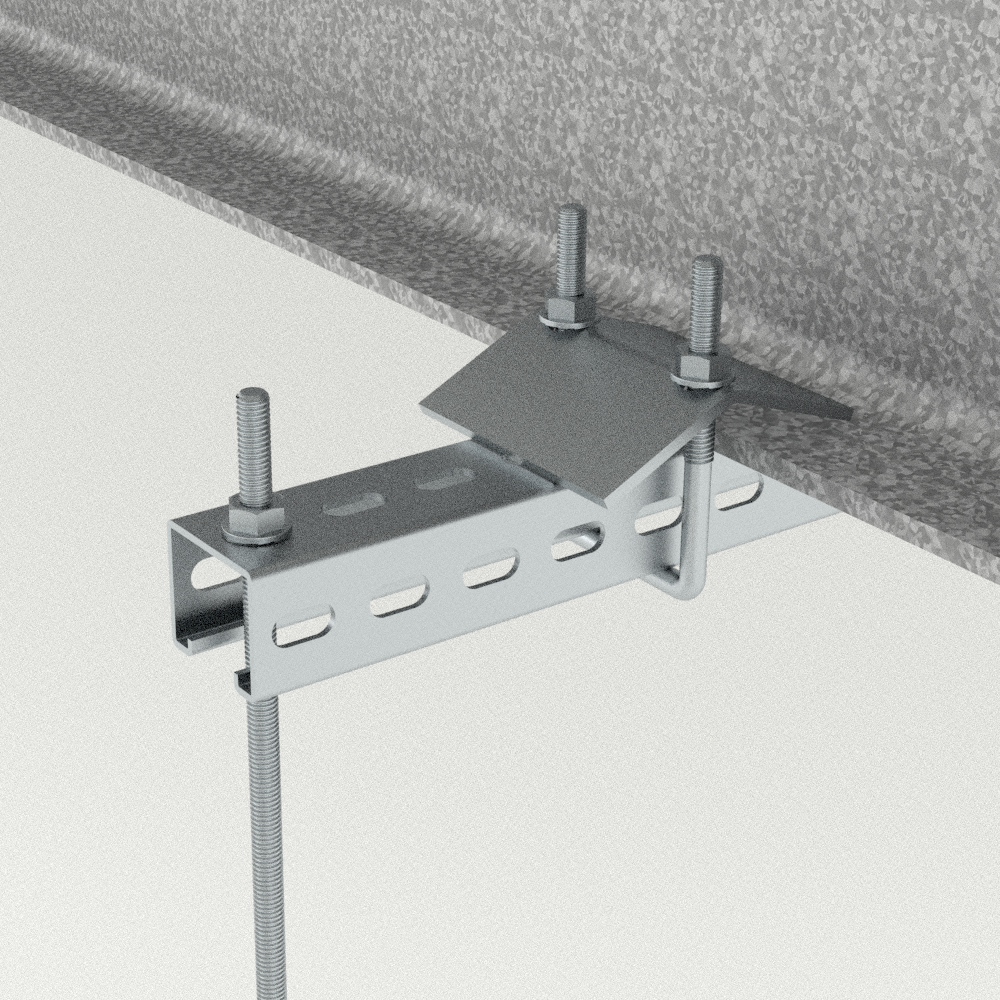

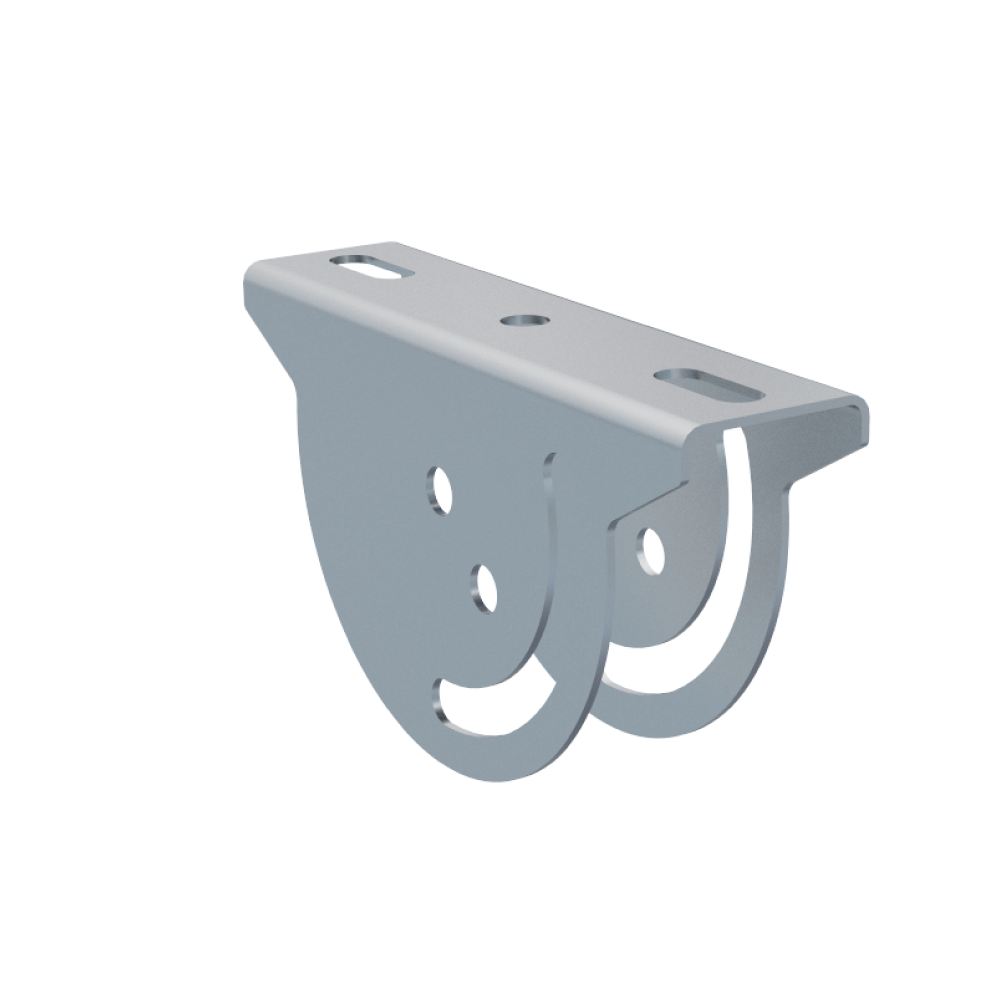

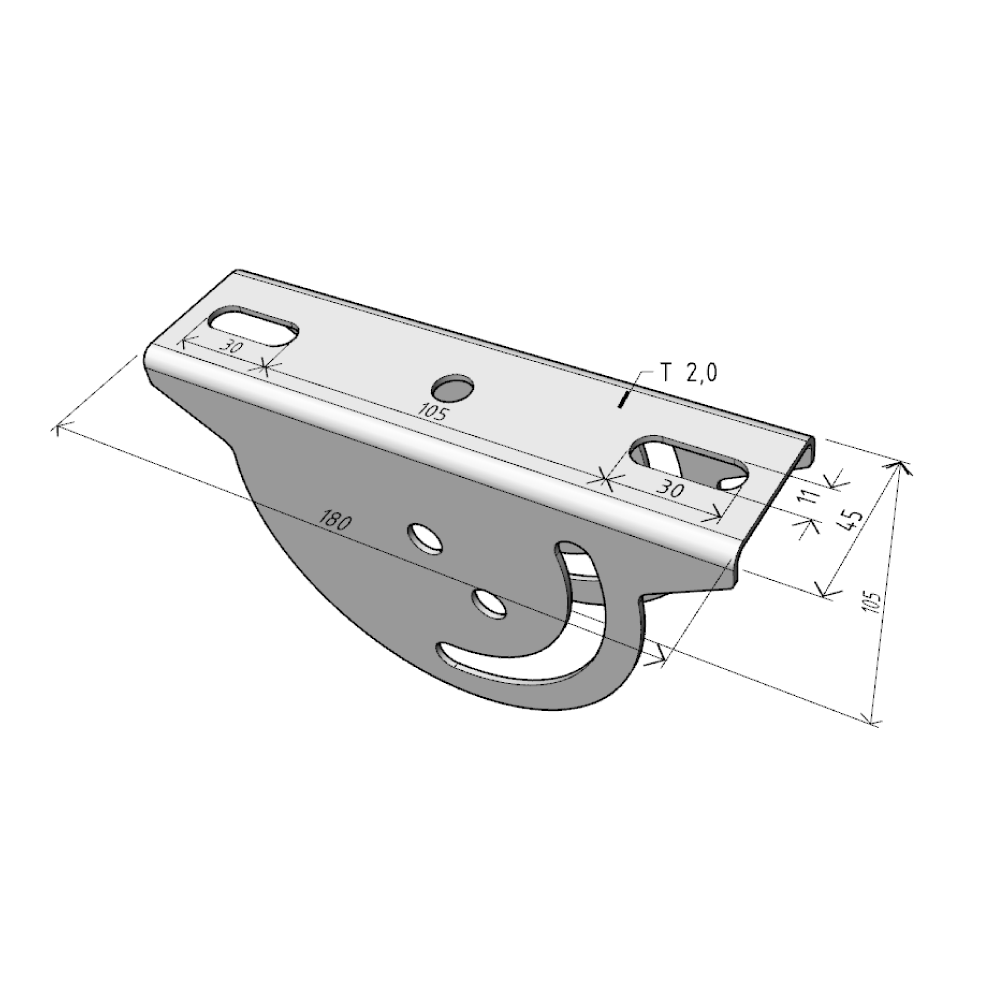

Der Halter DZM STPU wird zur Verankerung der C-Profilschiene STPM (siehe S. 54) bei der Raummontage unter horizontalen Bauteilen verwendet, wenn ein Winkelunterschied zwischen Neigung der abgehängten Decke und horizontaler Ebene zu kompensieren ist. Die maximale Tragfähigkeit des Halters DZM STPU beträgt 150 kg bei Zugbeanspruchung.

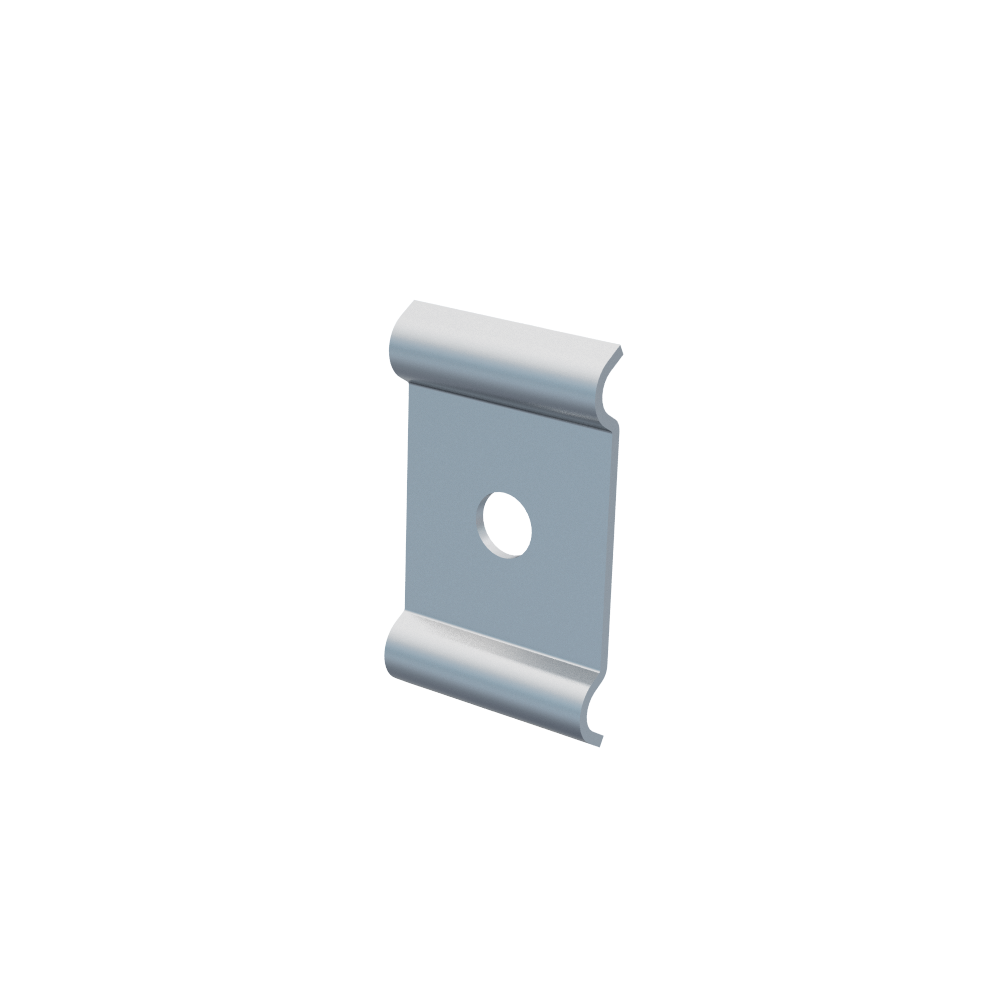

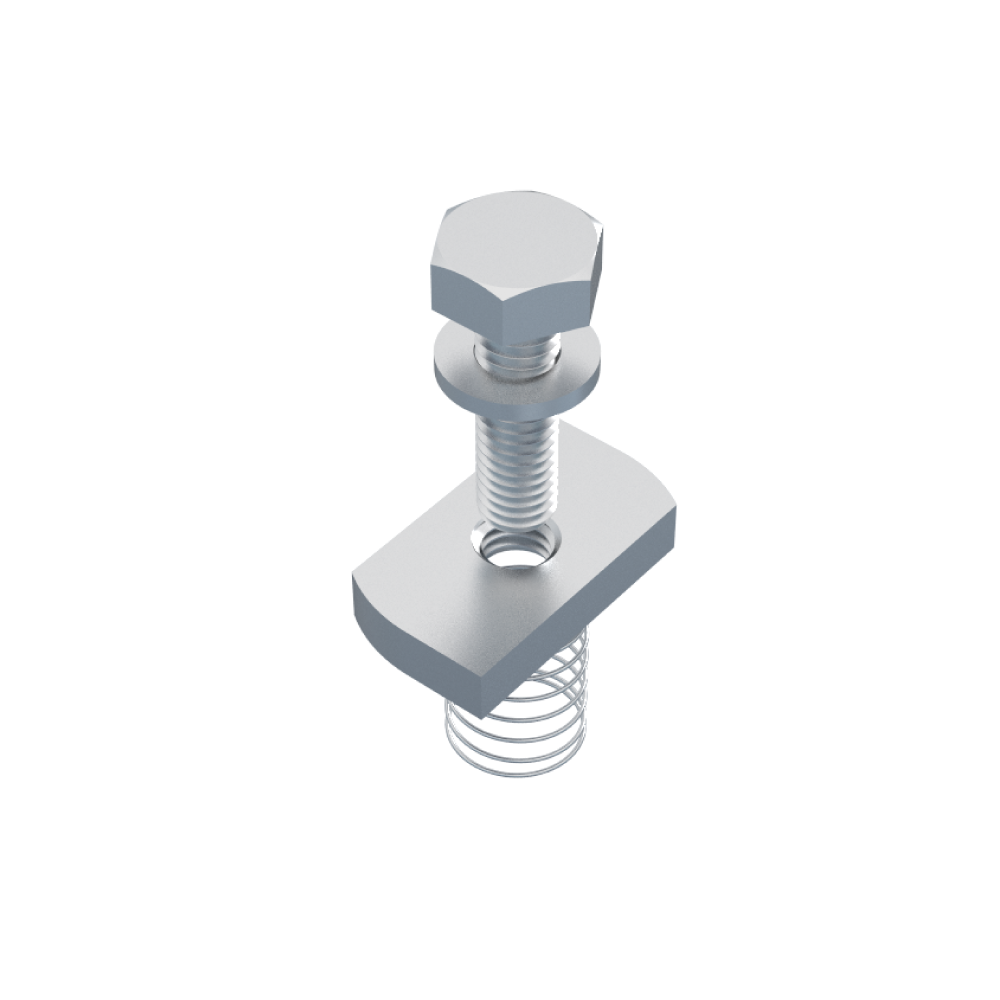

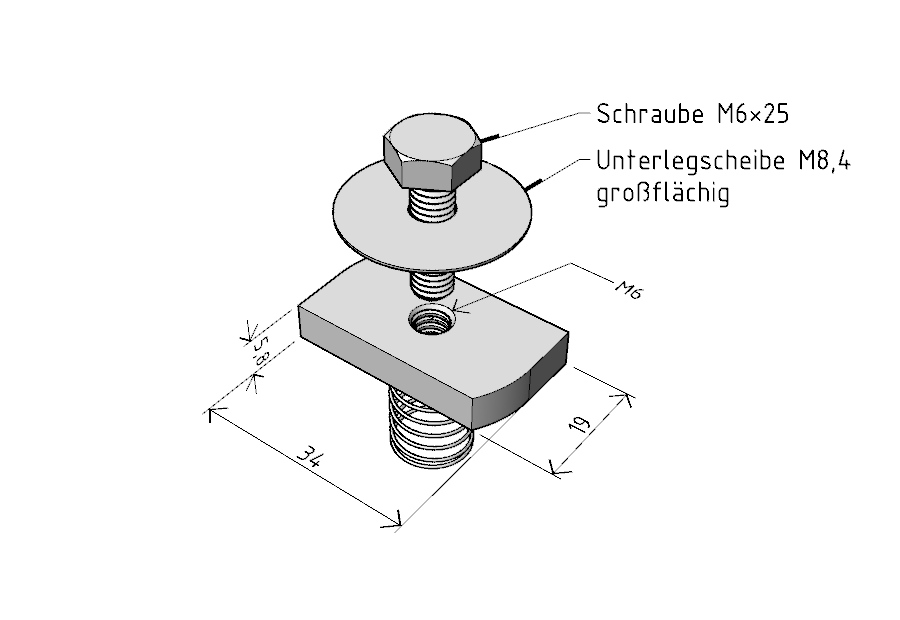

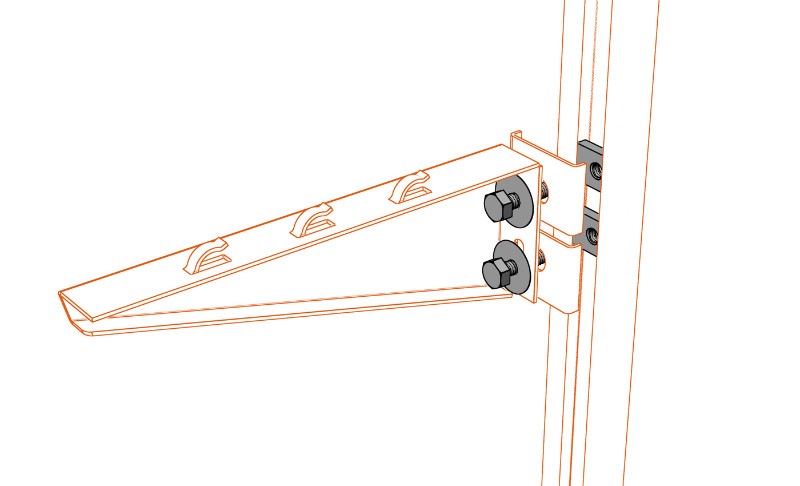

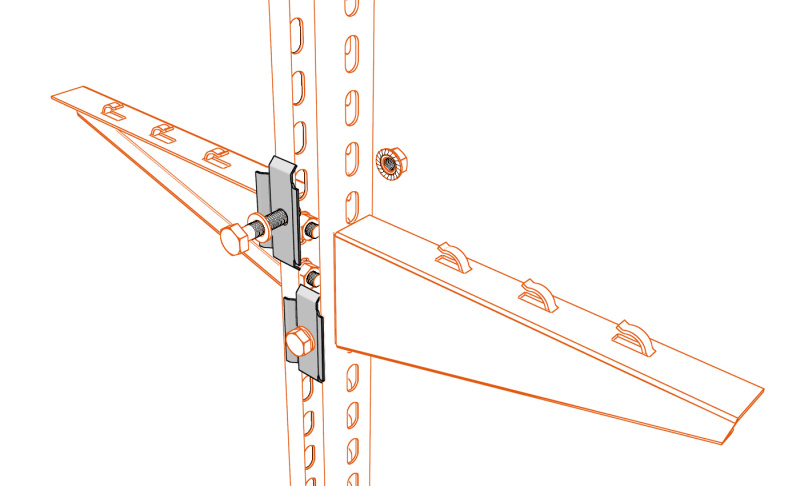

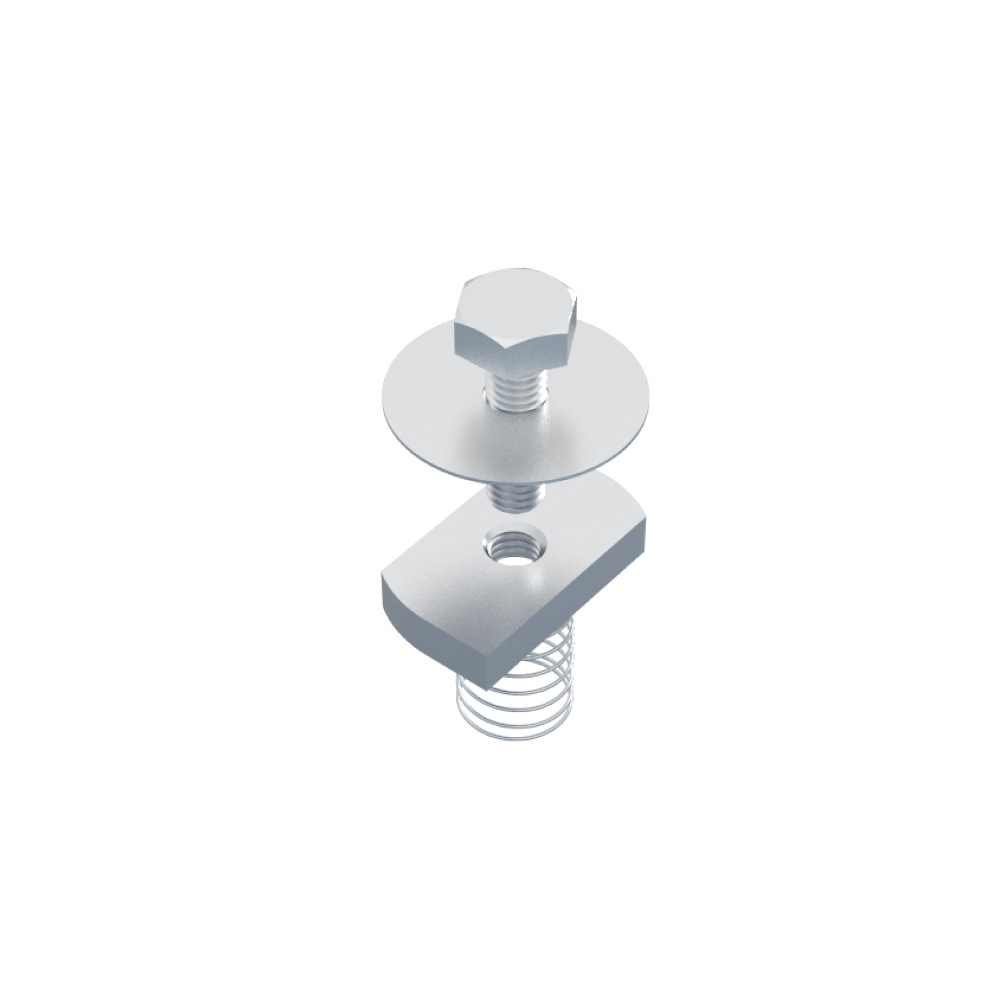

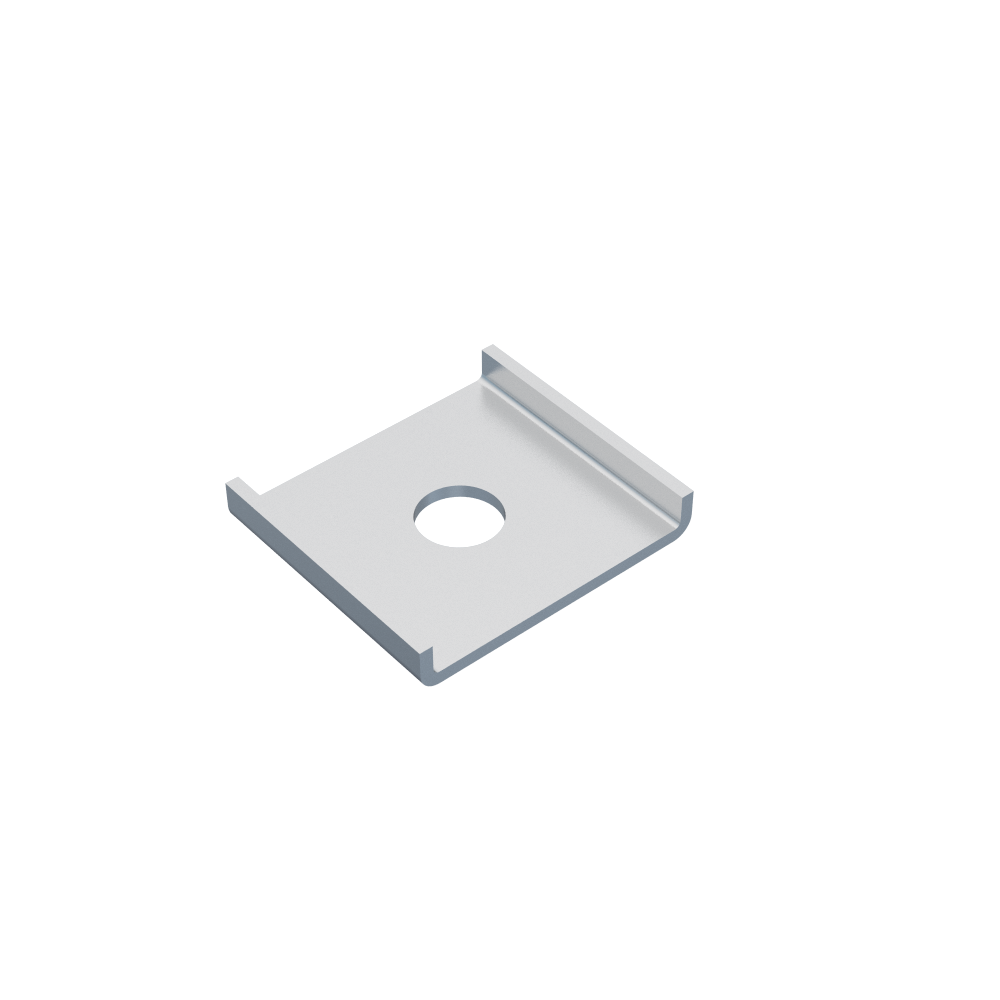

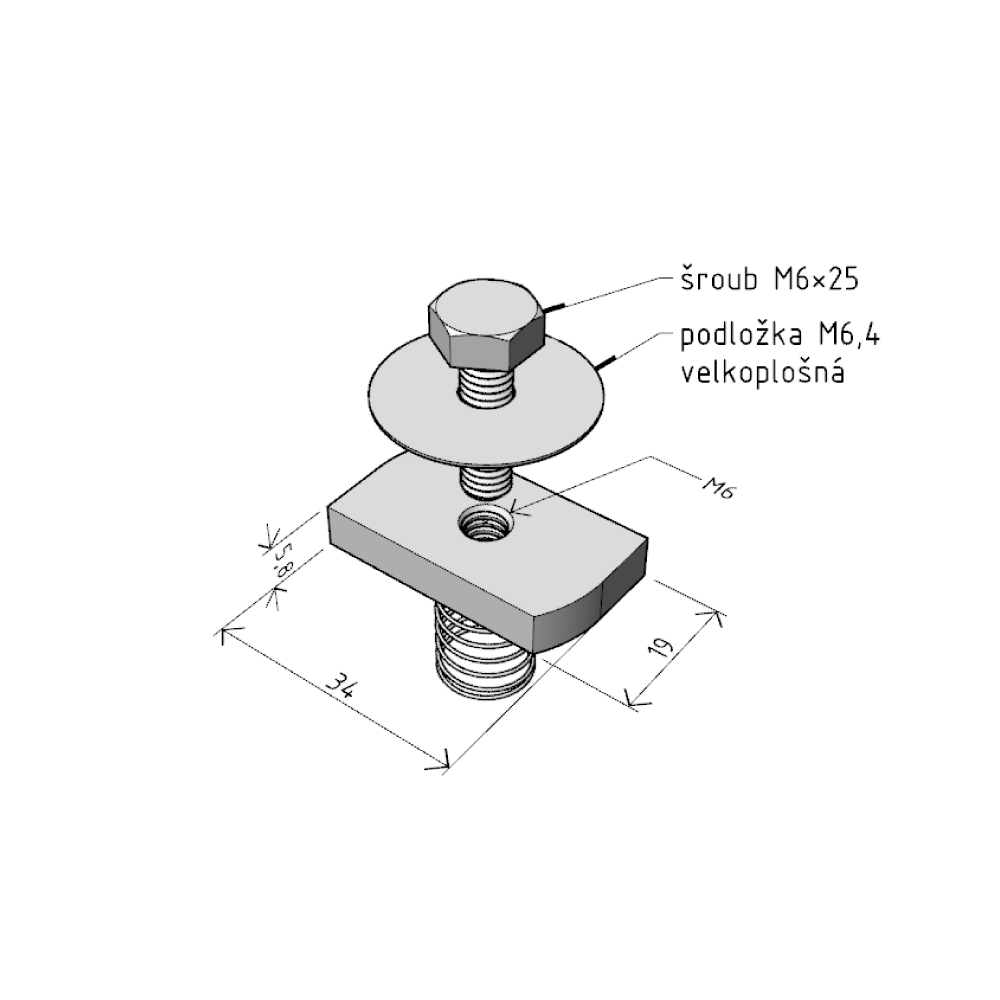

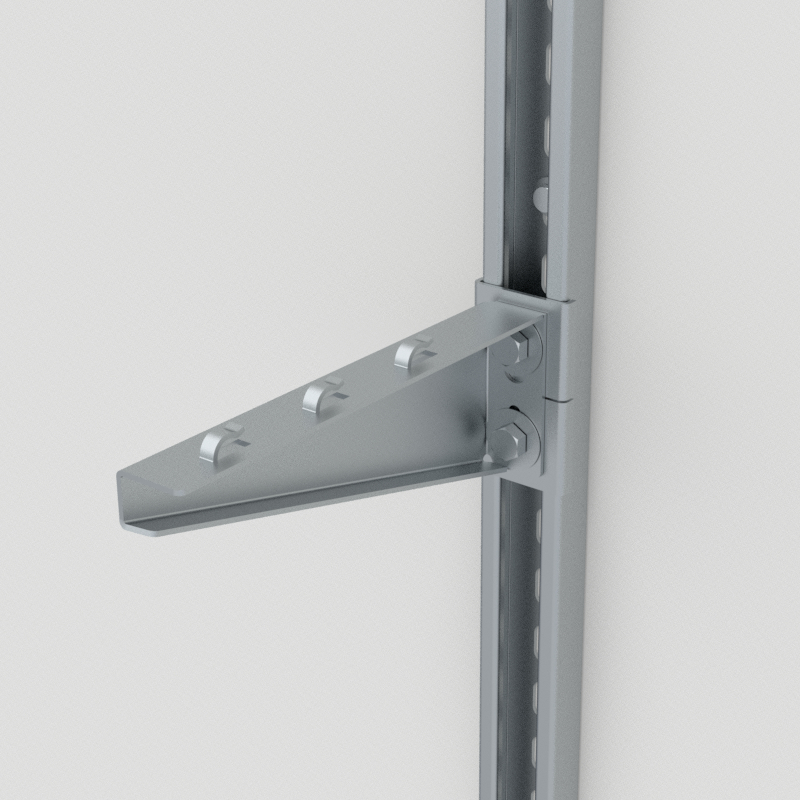

Die Rechteckmutter MSM M6 wird in Kombination mit dem Positionierklemmstück PVM zur Befestigung von Auslegern an der C-Profilschiene verwendet. Bei den Auslegern der Baureihe NPZM ist es aufgrund der robusten Basis nicht notwendig.
Bestimmt für Ausleger NZM und NZMU Größe 50, 100, 150, 200.
Die Komponenten in dieser Abbildung sind Bestandteil der Verpackung.
Die Rechteckmutter MSM M6 wird in Kombination mit dem Positionierklemmstück PVM zur Befestigung von Auslegern an der C-Profilschiene verwendet. Bei den Auslegern der Baureihe NPZM ist es aufgrund der robusten Basis nicht notwendig.
Bestimmt für Ausleger NZM und NZMU Größe 250, 300, 400, 500 und Ausleger NPZM.
Die Komponenten in dieser Abbildung sind Bestandteil der Verpackung.

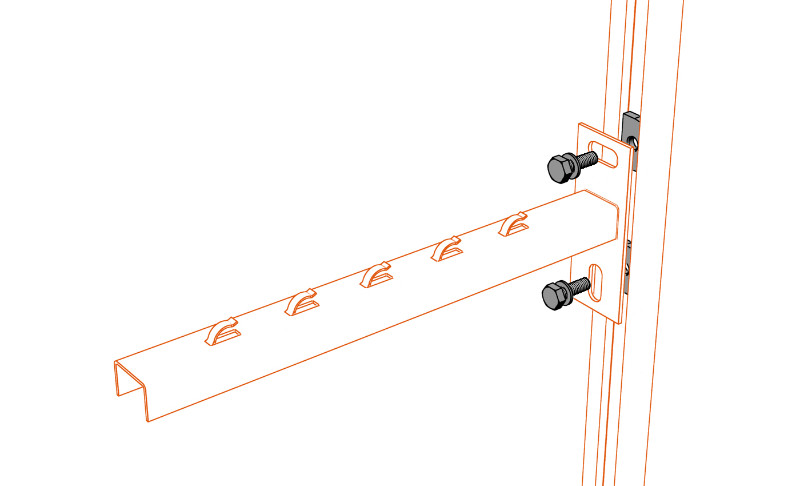

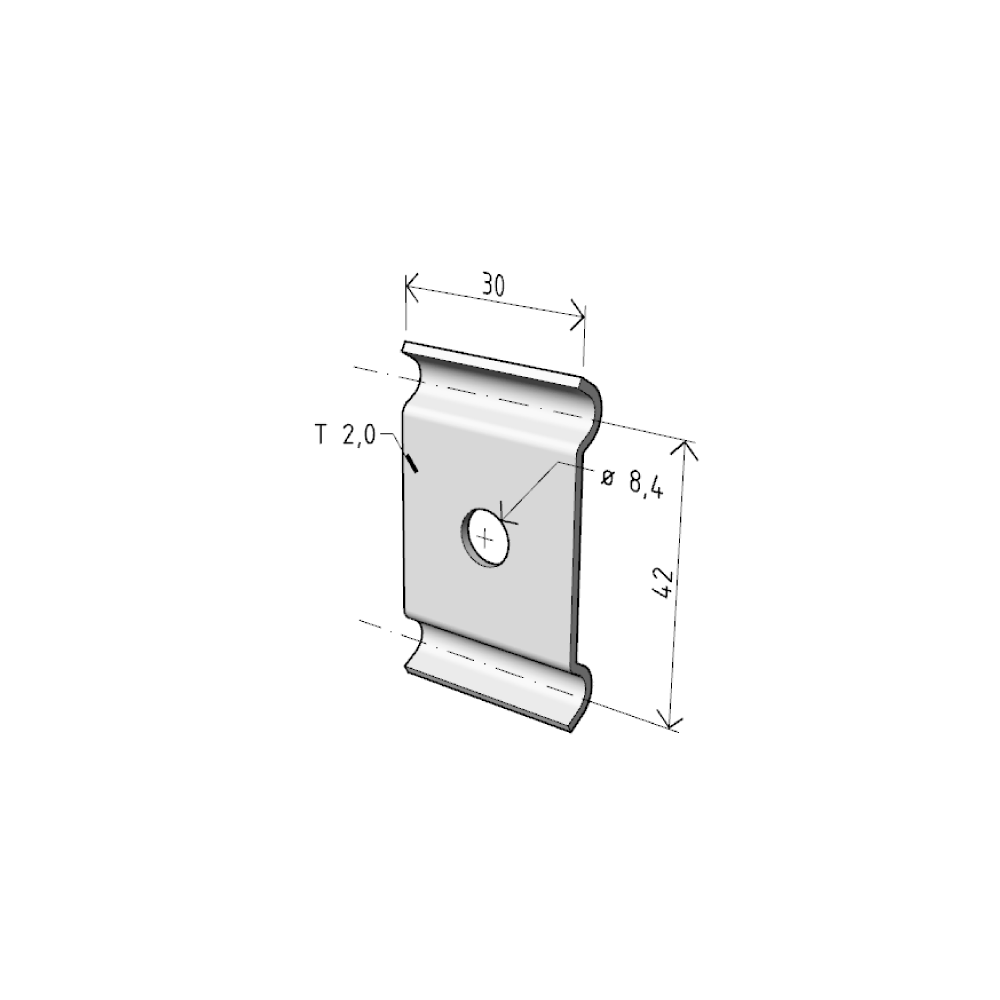

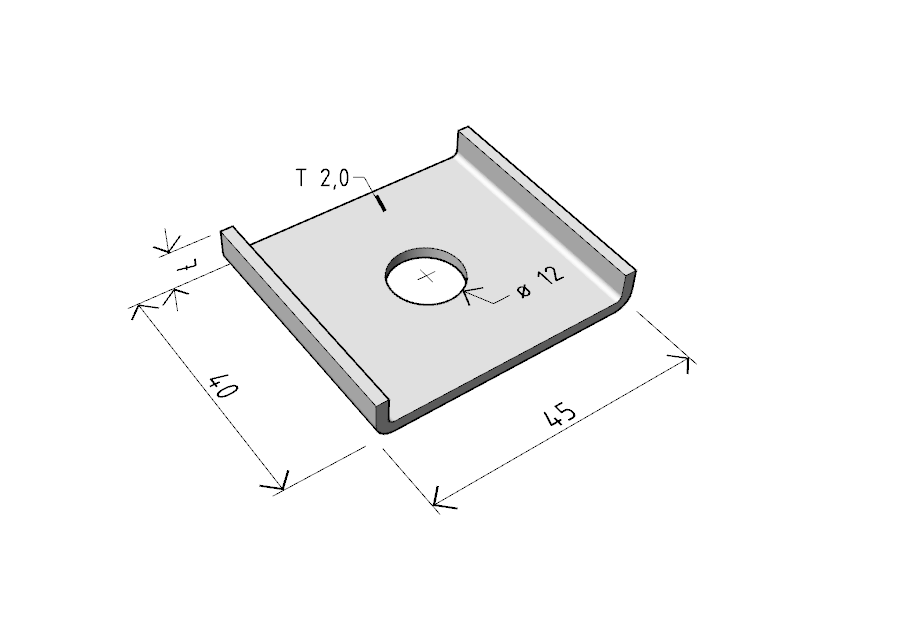

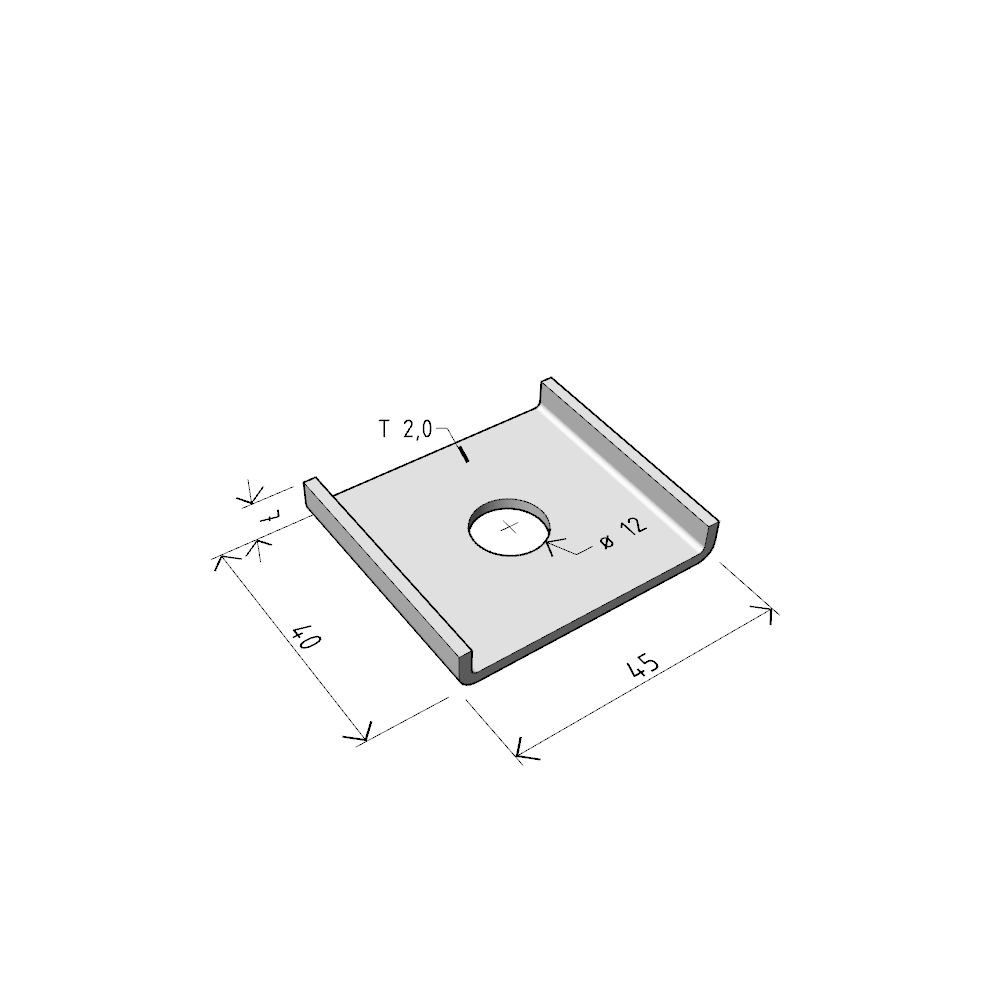

Das Positionierklemmstück PVM dient zum Zentrieren der NZM Ausleger
bei deren Befestigung an der C-Profilschiene. Bei den Auslegern
der Baureihe NPZM ist es aufgrund der robusten Basis nicht notwendig.
| T (Blechdicke) | 2,0 mm |

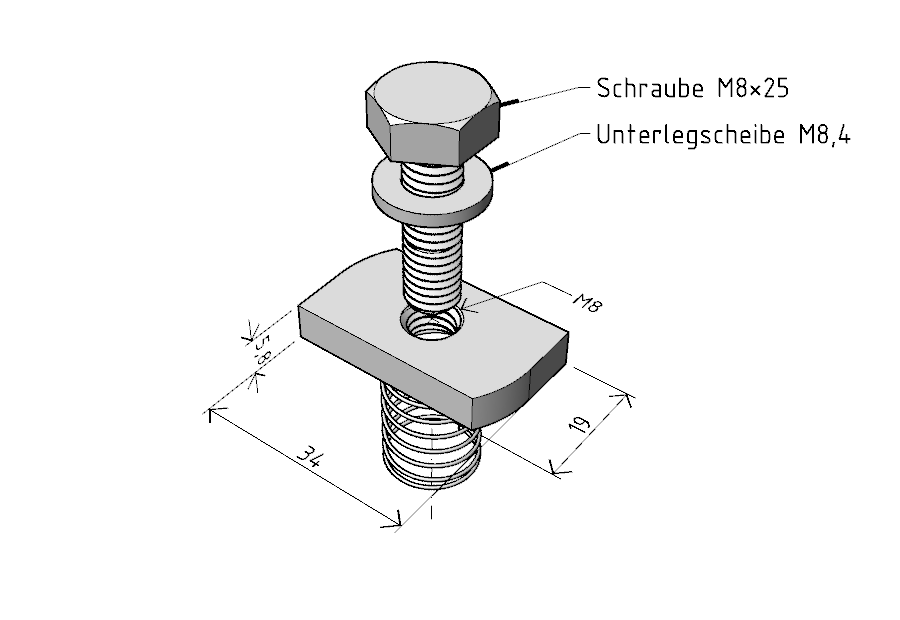

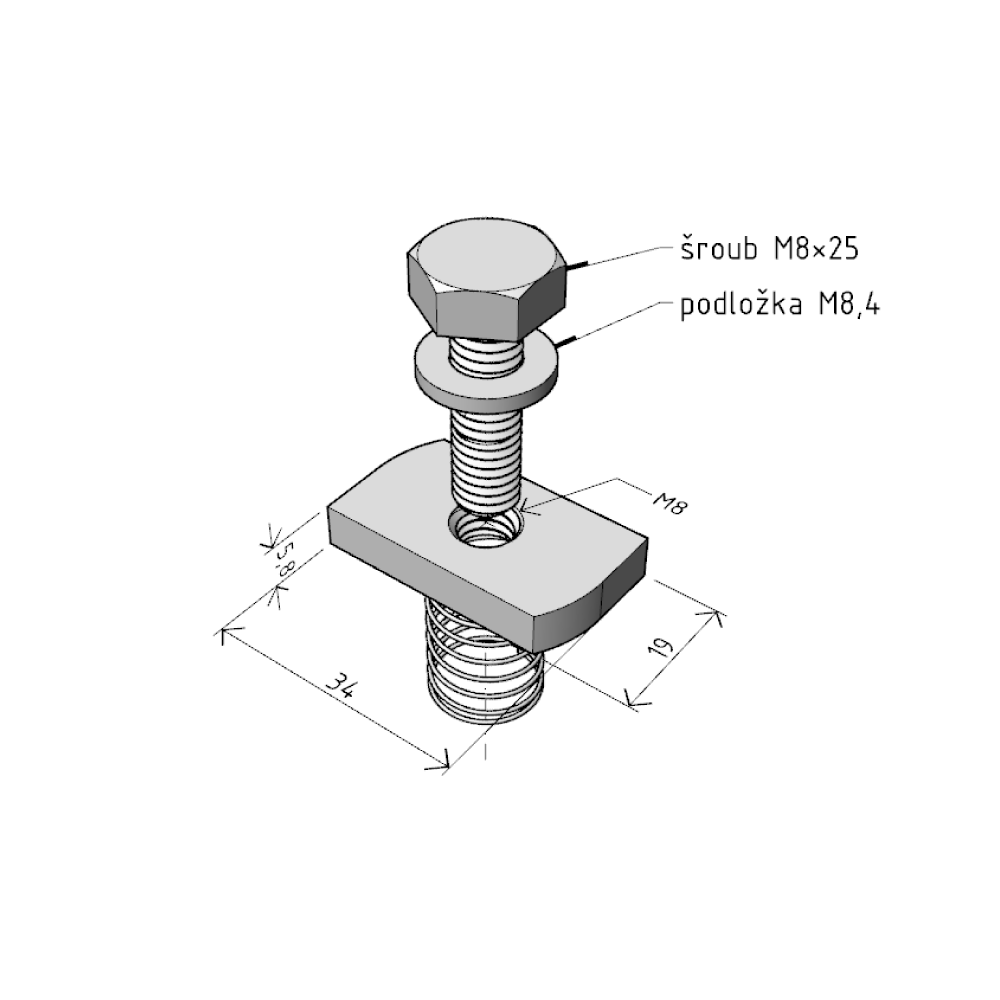

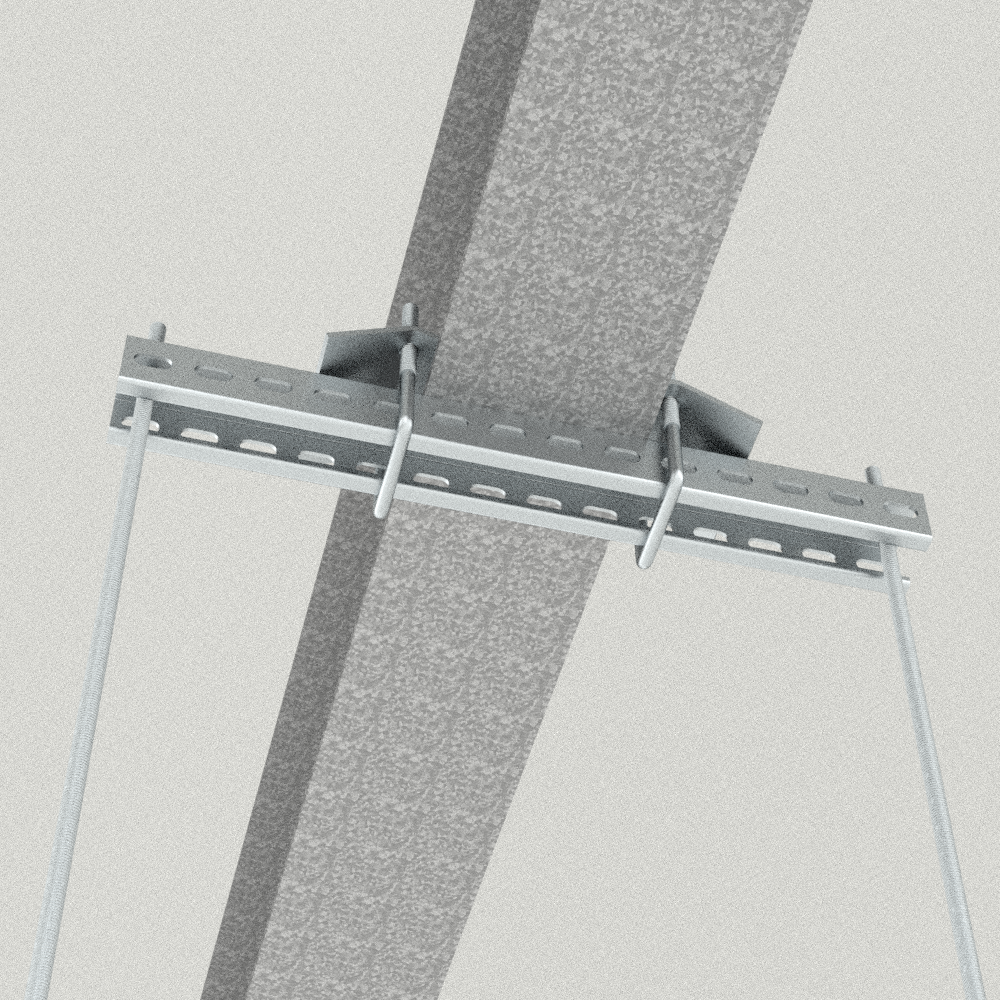

Die I-Träger-Klemmstück PIM dient in Verbindung mit der Rechteckmutter MSM/M8 zur Befestigung der C-Profilschiene an I-förmigen Trägern mit maximaler Flanschdicke von 15 mm.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
Die Mutter MSM/M8 ist nicht in der Verpackung enthalten.
| T (Blechdicke) | 5,0 mm |

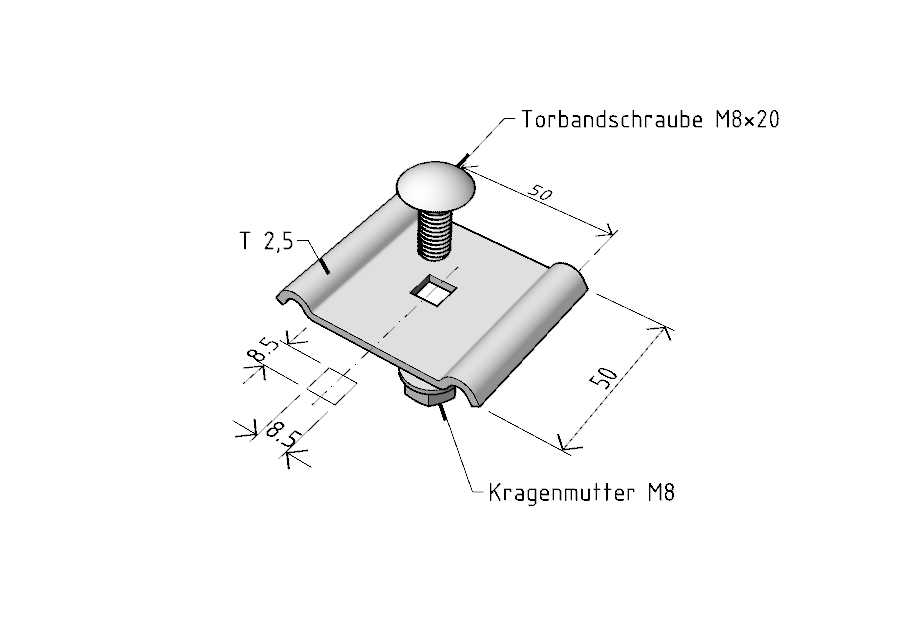

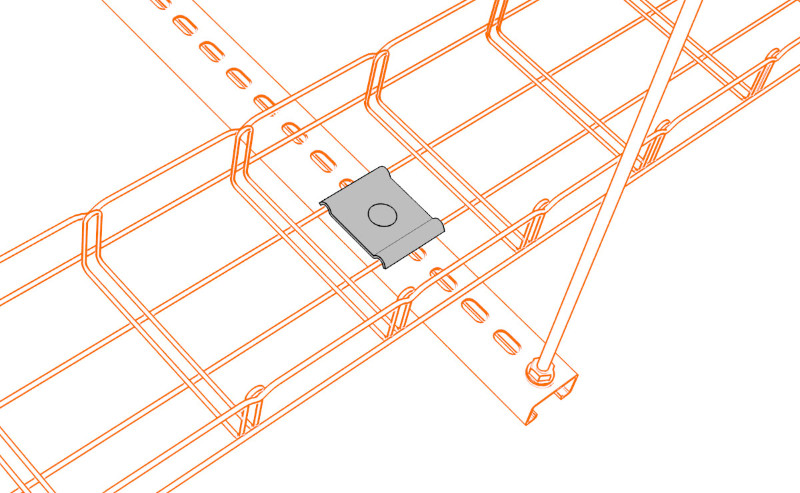

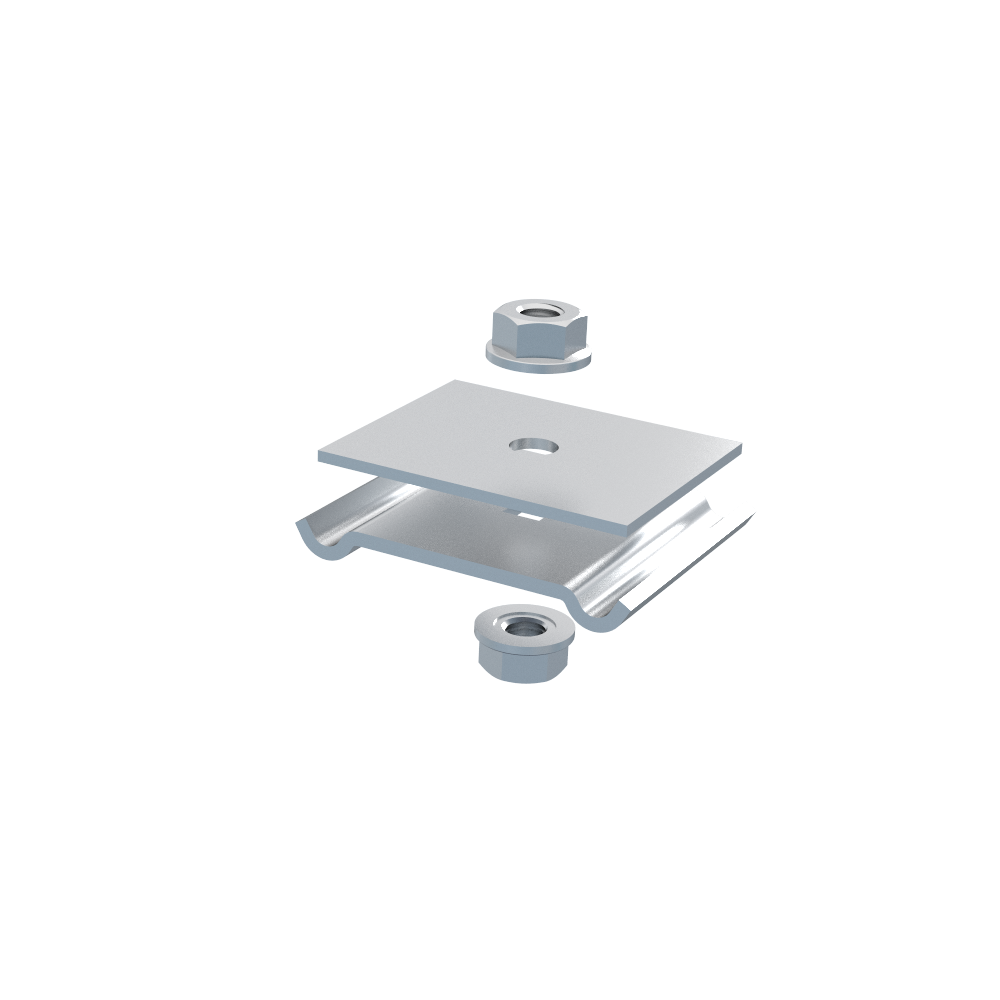

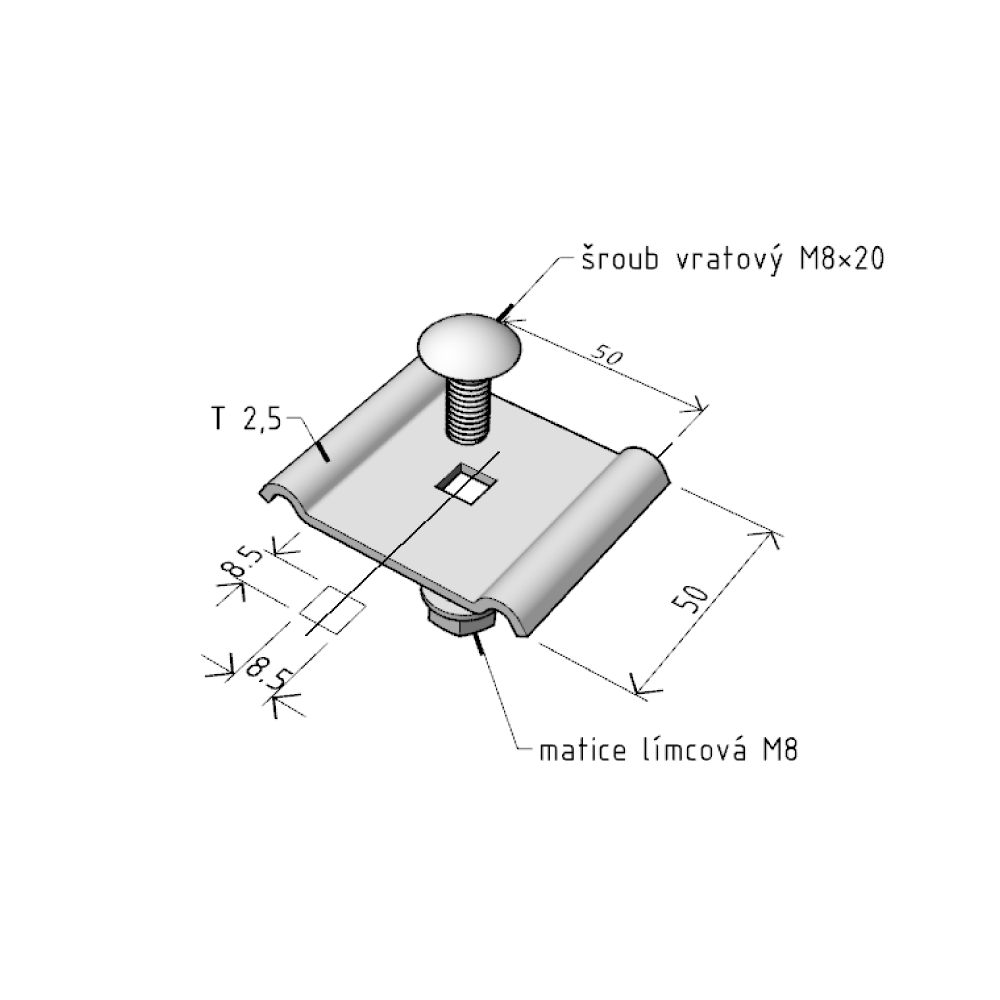

Zur Befestigung der MERKUR 2 Gitterrinnen an den C-Profilschienen STNM oder STPM, insbesondere bei waagerechten Trassen mit Funktionserhalt bei Brand. Das Klemmstück wird nur im Rinnenboden montiert (für 100 mm breite Rinnen technisch nicht bestimmt).
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
| T (Blechdicke) | 2,0 mm |

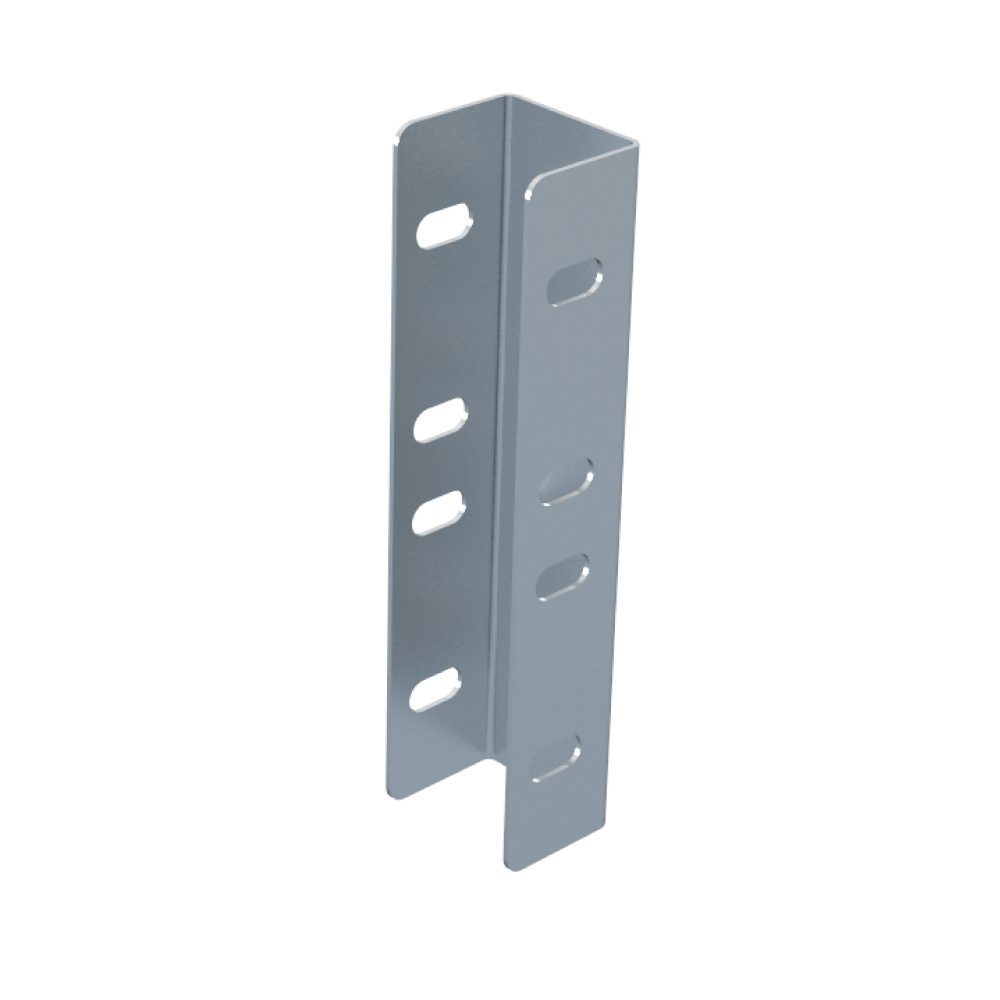

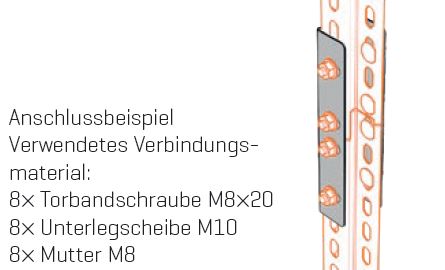

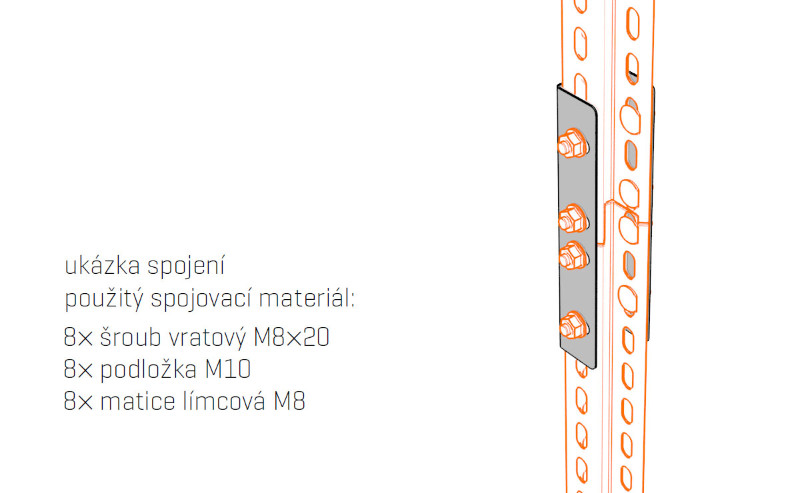

Der C-Profilverbinder SSPM dient zur Verbindung von zwei C-Profilschienen STPM. Um einen hochwertigen Anschluss zu gewährleisten, ist hier mindestens die Anzahl der in der Abbildung spezifizierten Verbindungstücke zu verwenden.
| T (Blechdicke) | 1,5 mm |

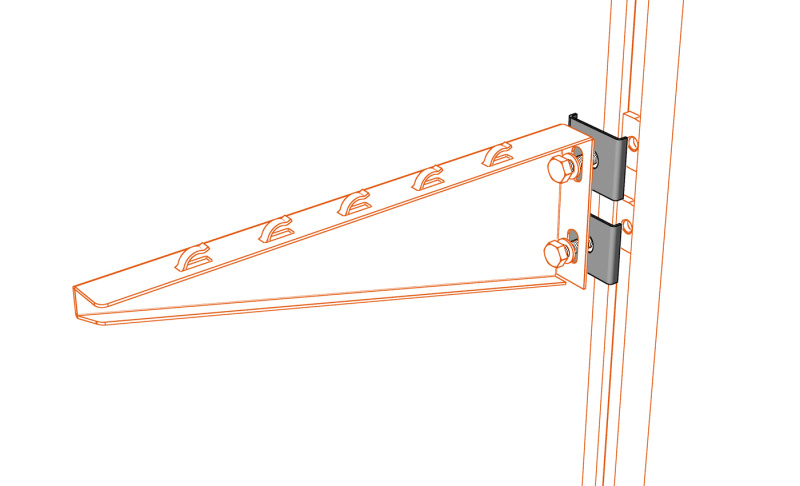

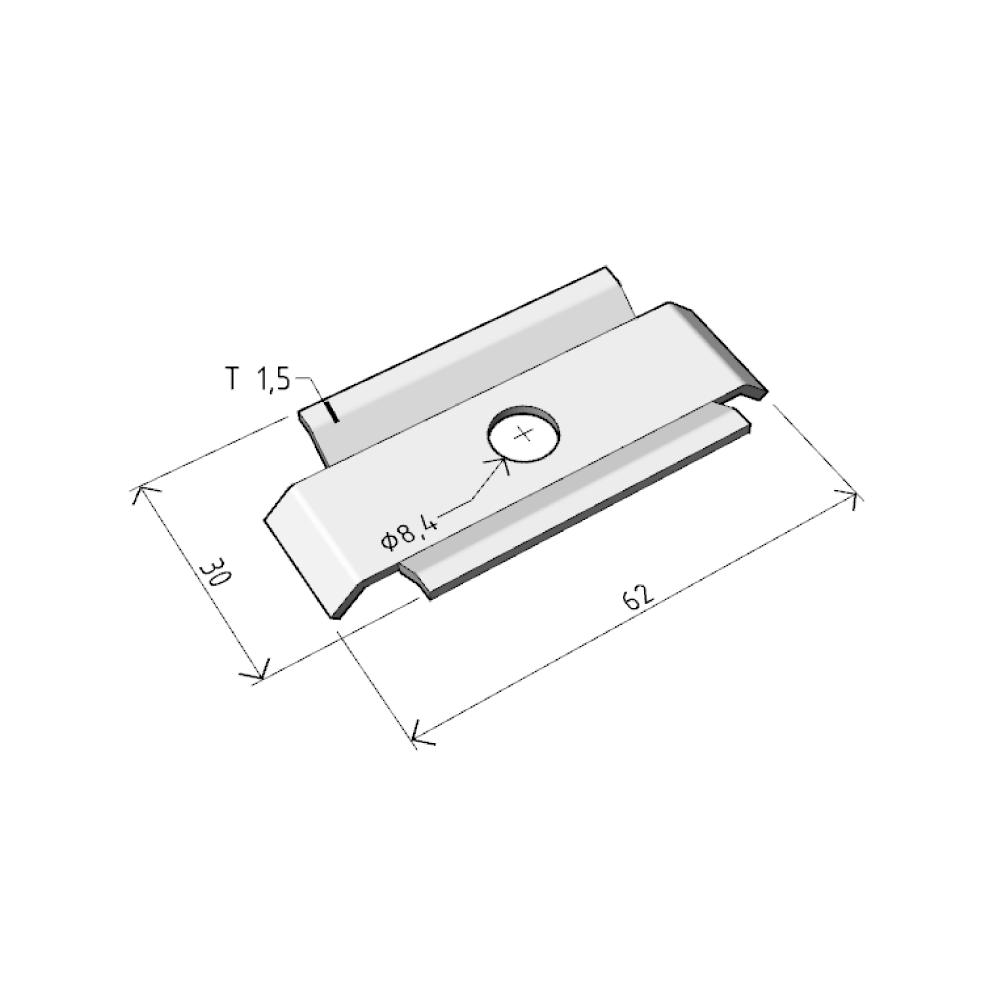

Die Stabilisierungslasche SVSM dient zur Versteifung der offenen C-Profilschiene STPM im Bereich der Auslegerbefestigung bei Installationen mit integriertem Funktionserhalt. Für Ausleger mit kleinem Fuß (NZM 50-200) wird ein Stück verwendet. Für Ausleger mit höherem Fuß (NZM 250-500) werden die Laschen jeweils paarweise verwendet. Eine richtig installierte Stabilisierungslasche verhindert das Verbiegen der Schienenseite nach innen infolge der Druckeinwirkung durch den belasteten Ausleger.
| T (Blechdicke) | 1,5 mm |

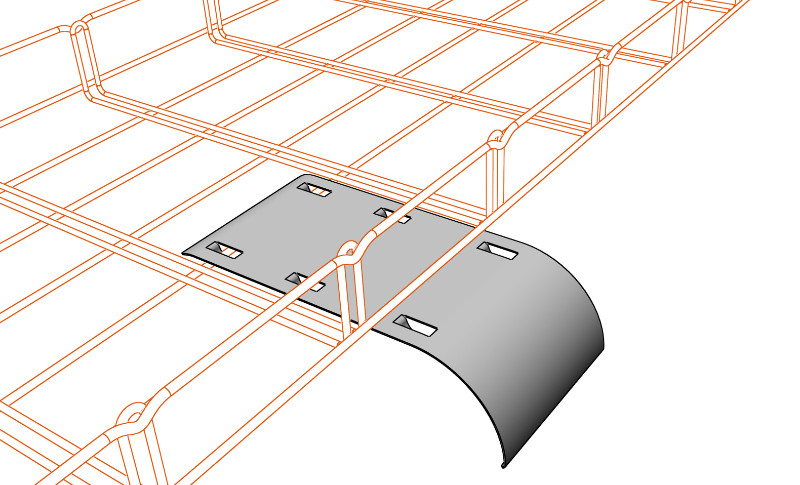

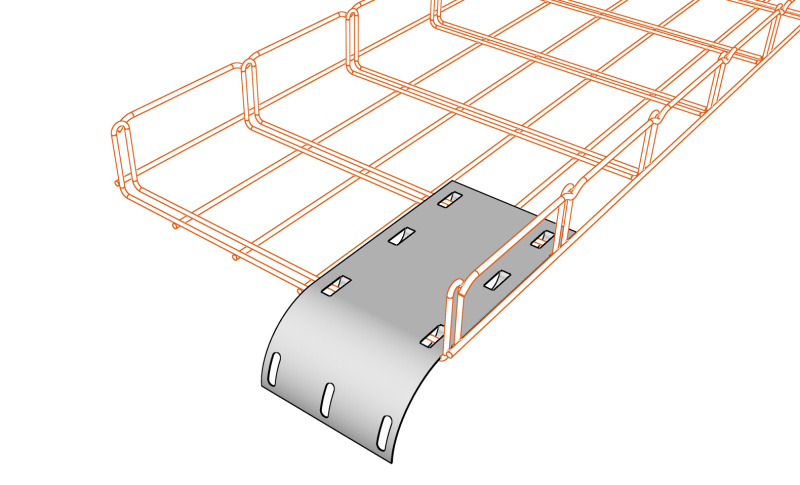

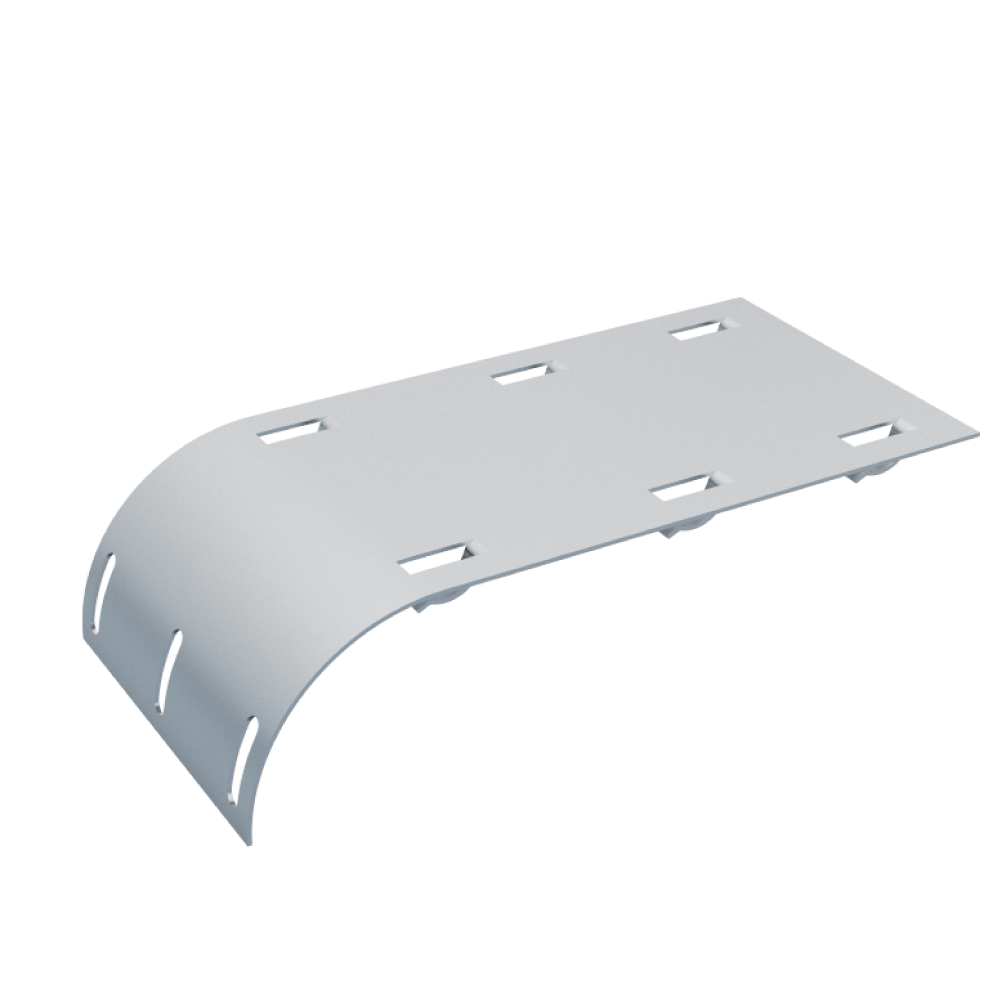

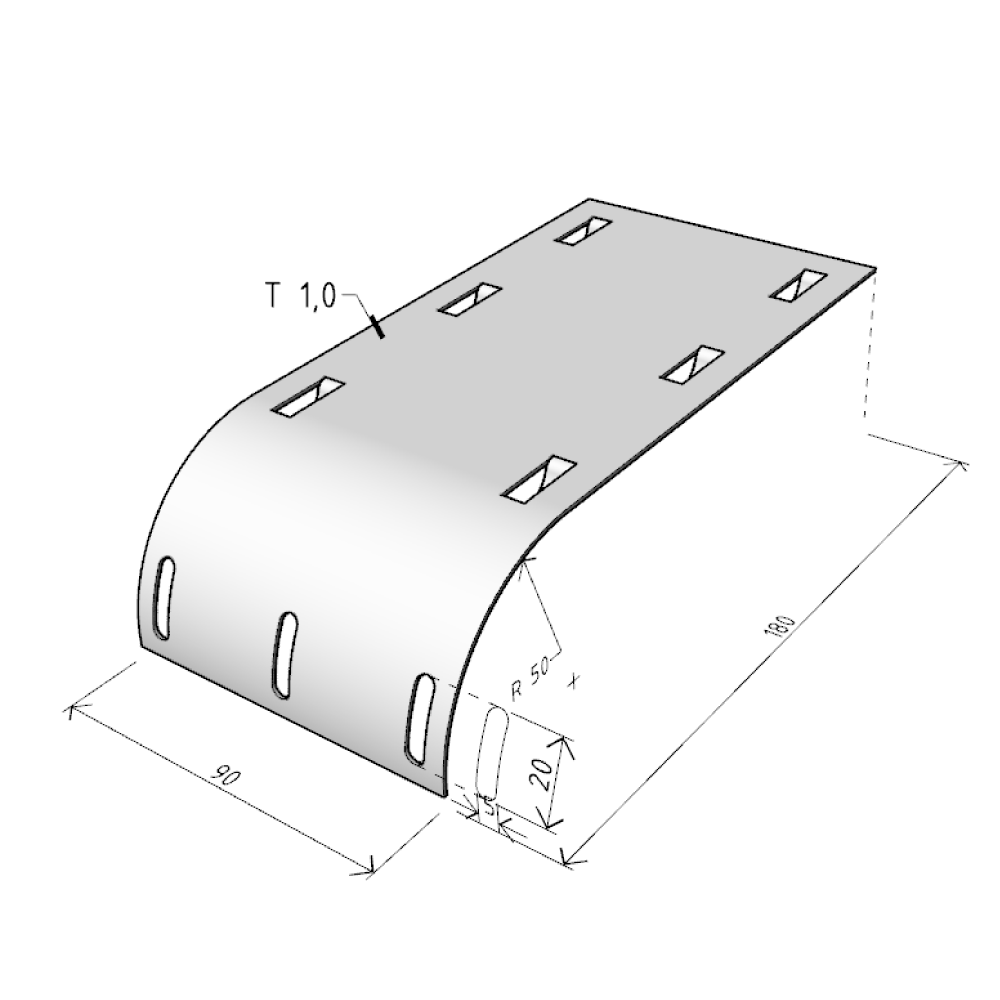

Das Kabelabgangsblech KSM wird zum sicheren Herausführen eines Kabelstrangs aus der Gitterrinne verwendet. Es schützt die Kabel vor mechanischer Beschädigung und sorgt für die Einhaltung des minimalen Biegeradius der Kabel (Verwendung für die Rinne 50/50 in Längsrichtung unmöglich).
| T (Blechdicke) | 1,0 mm |

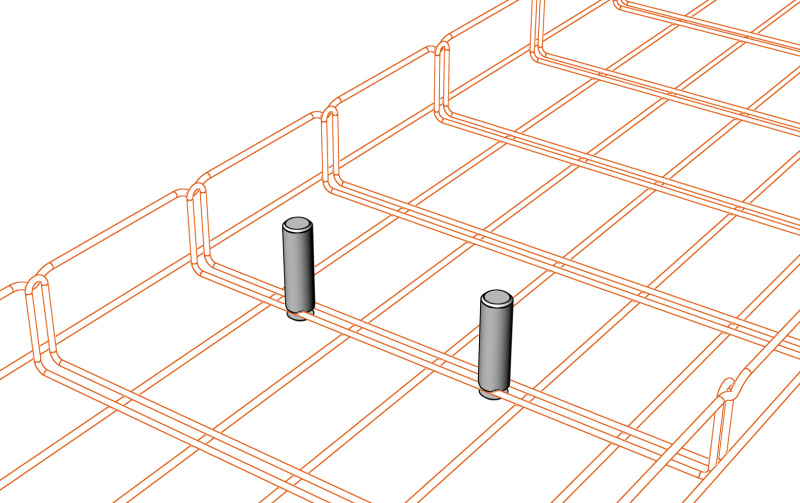

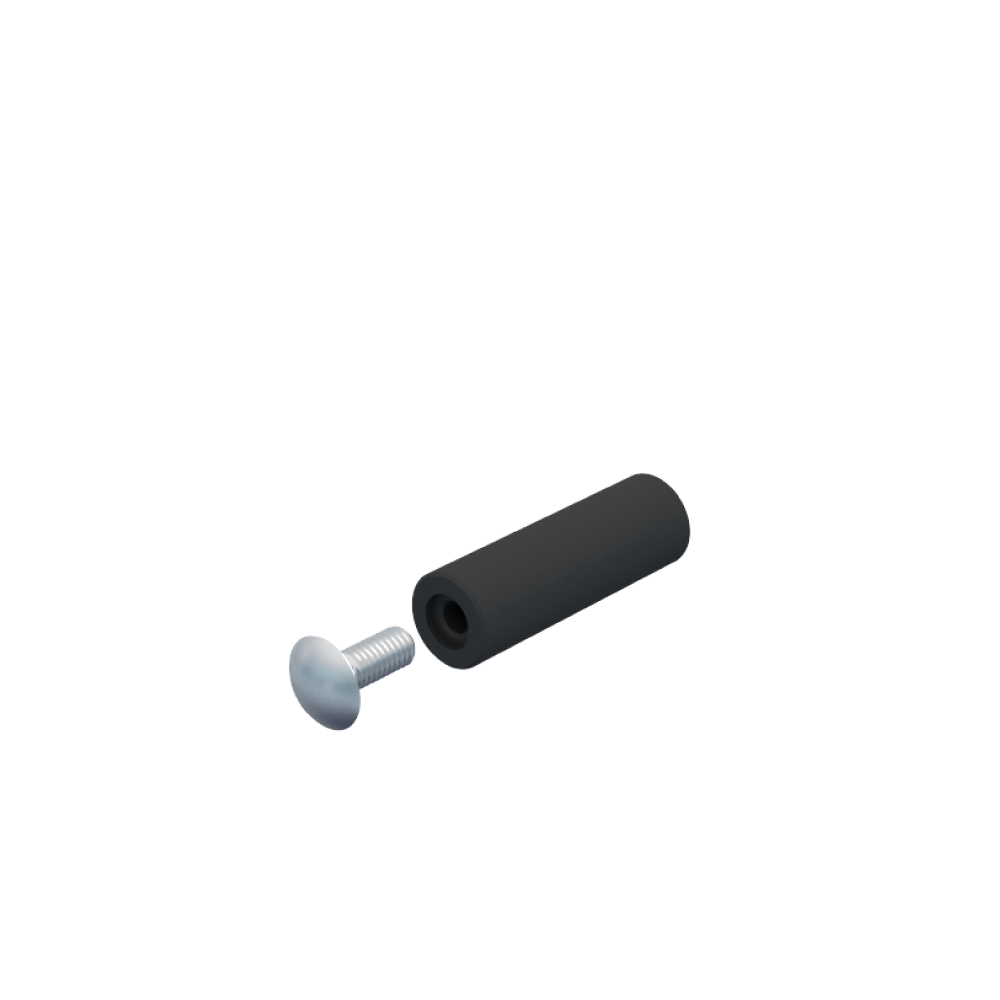

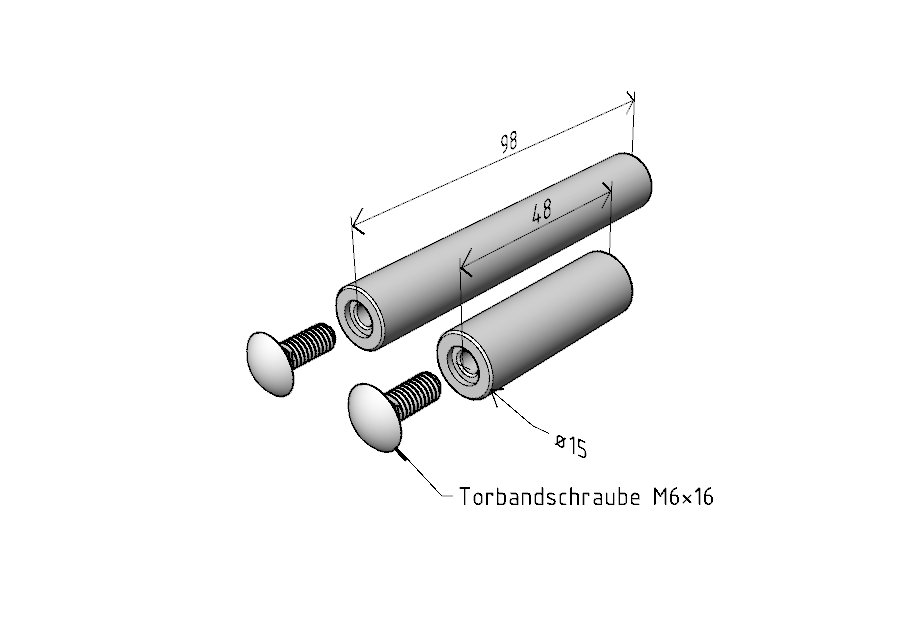

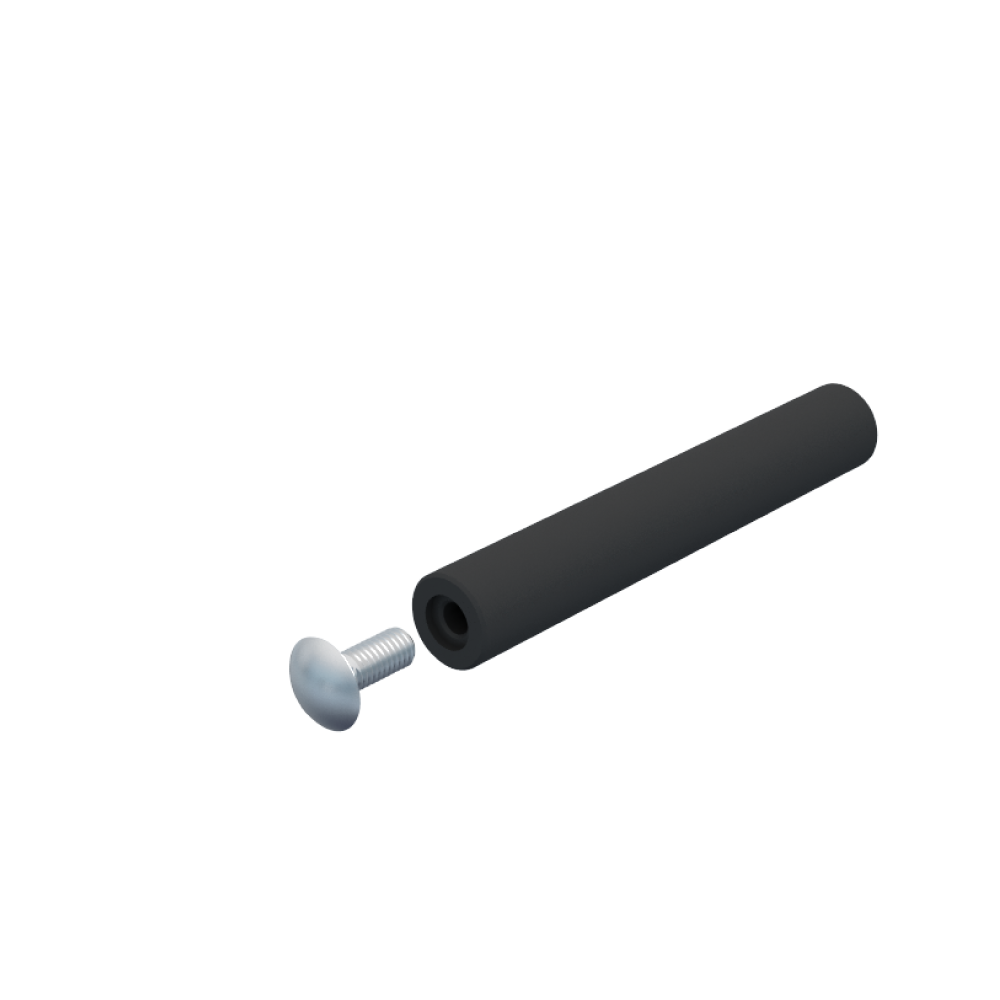

Der Kabeltrennstift KOM wird noch vor der Kabelverlegung zur vorübergehenden Unterteilung des Rinnenraumes (z. B. Starkstrom/Schwachstrom) in mehrere Kammern verwendet, um die anschließende Kabelbündelung zu erleichtern. Der Vorteil der Kabeltrennstifte KOM besteht in ihrer technischen Lösung, sodass sie an dem doppelten Querdraht an beliebiger Stelle in der Breite eingebaut werden können und für einfache Installation und mehr Überblick über die einzelnen Kabelstränge sorgen. Nach der Kabelbündelung lassen sich die Trennstifte KOM entfernen und wieder verwenden.
Für Gitterrinnenhöhe von 50 mm.
Der Kabeltrennstift KOM wird noch vor der Kabelverlegung zur vorübergehenden Unterteilung des Rinnenraumes (z. B. Starkstrom/Schwachstrom) in mehrere Kammern verwendet, um die anschließende Kabelbündelung zu erleichtern. Der Vorteil der Kabeltrennstifte KOM besteht in ihrer technischen Lösung, sodass sie an dem doppelten Querdraht an beliebiger Stelle in der Breite eingebaut werden können und für einfache Installation und mehr Überblick über die einzelnen Kabelstränge sorgen. Nach der Kabelbündelung lassen sich die Trennstifte KOM entfernen und wieder verwenden.
Für Gitterrinnenhöhe von 100 mm.
Die Komponenten in der Abbildung sind Bestandteil der Verpackung.
