Gitterrinnen MERKUR 2 - Höhe der Seitenwand 100 mm

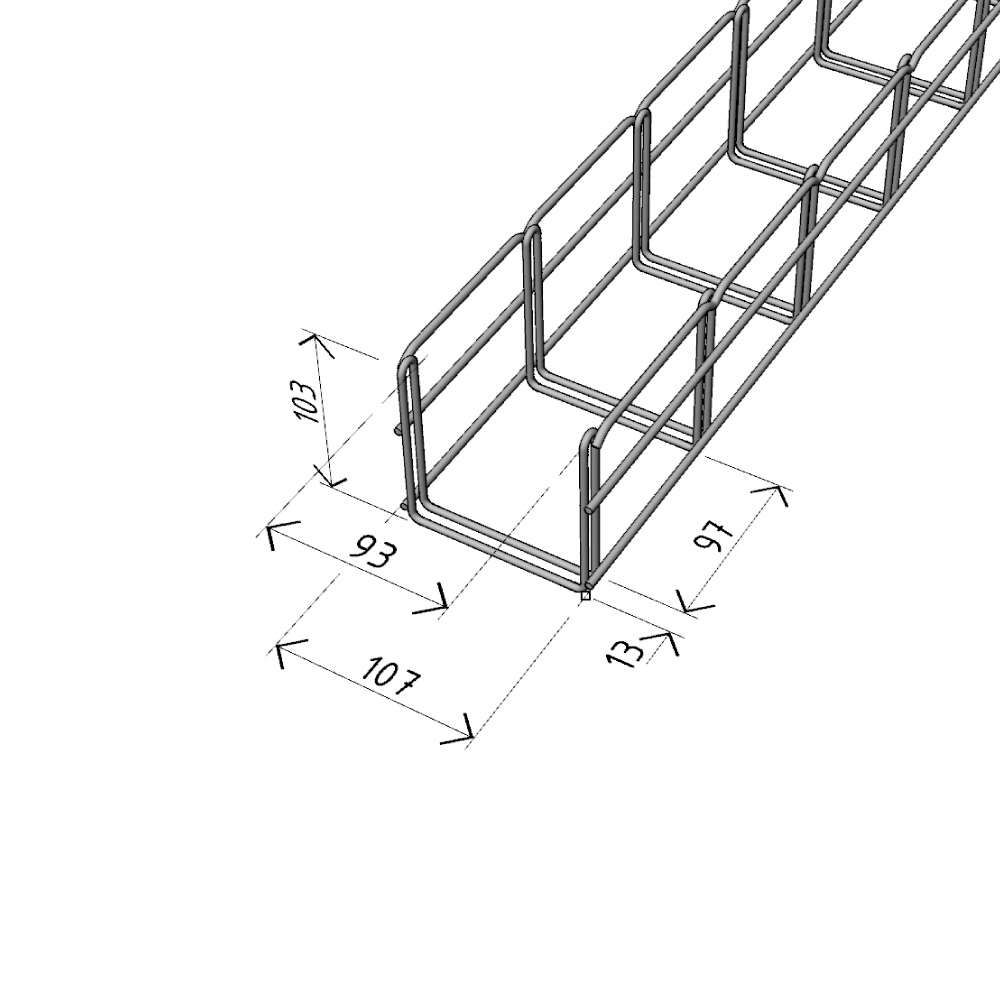

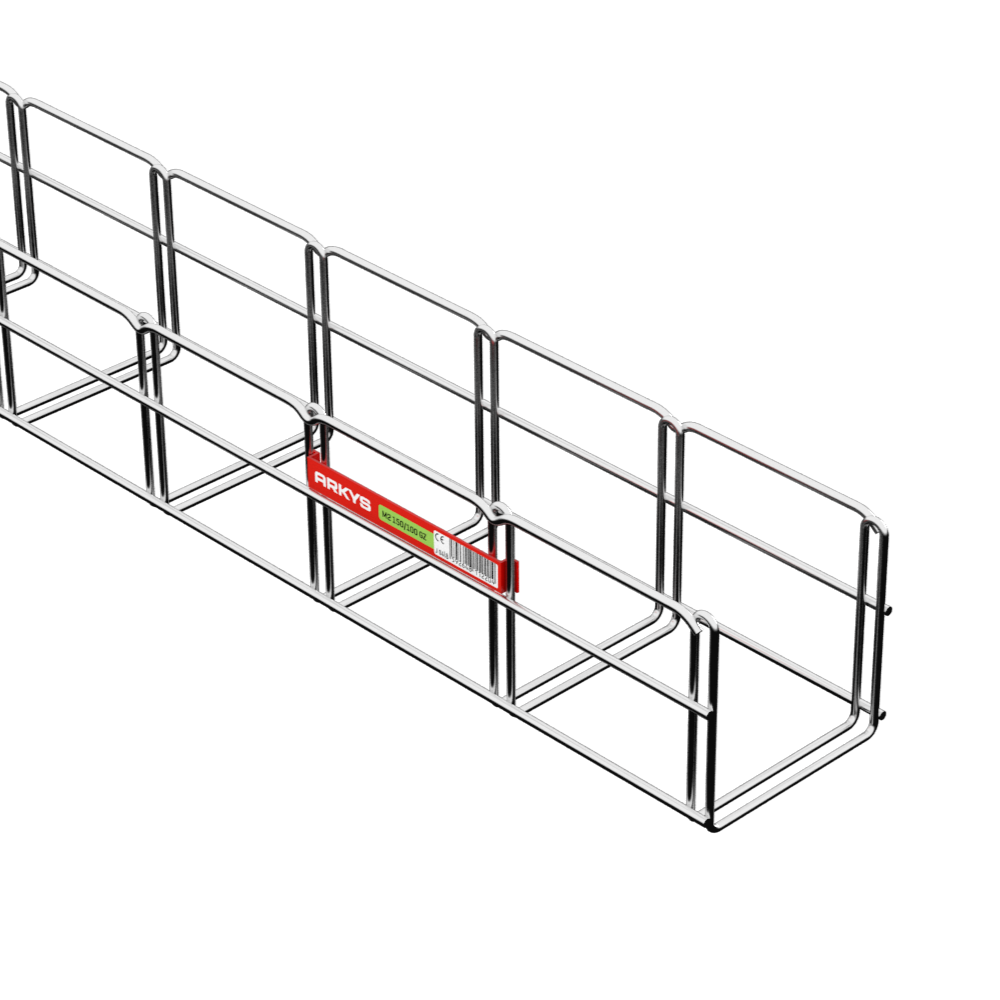

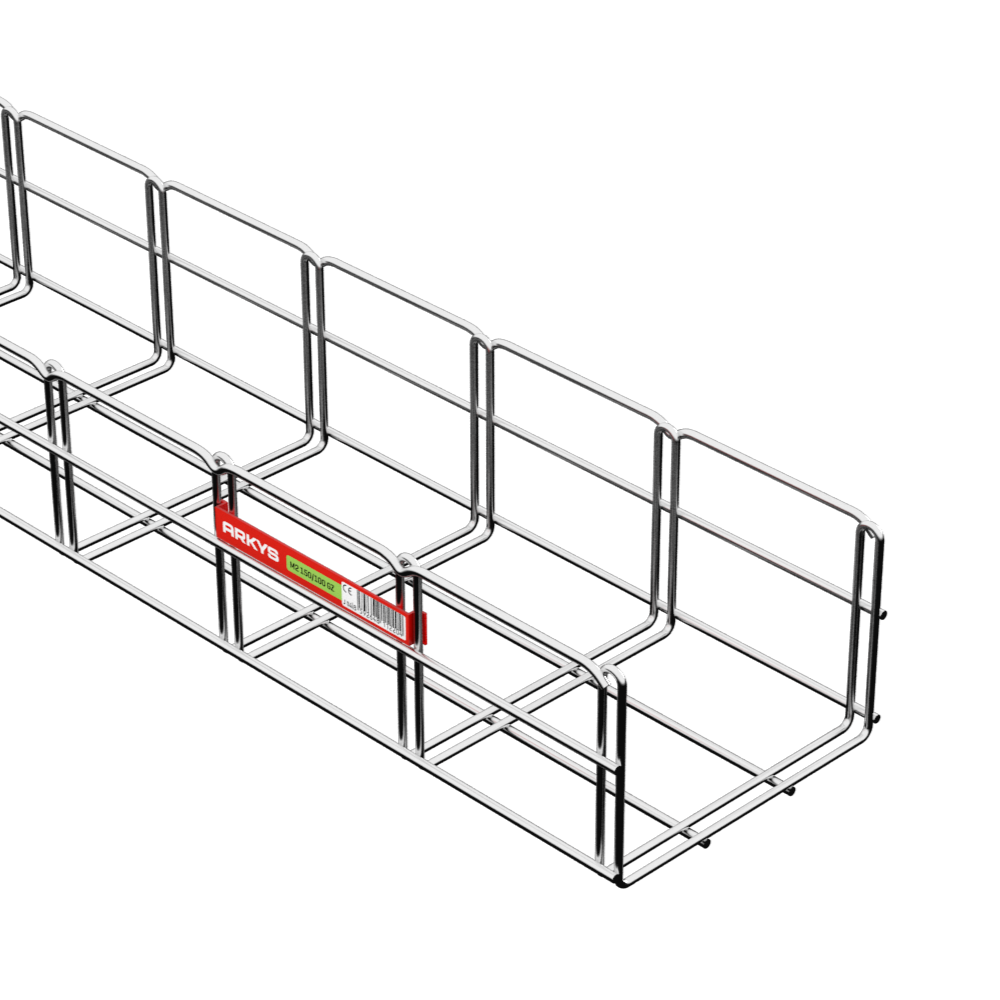

Gitterrinne M2 100/100

  • 100 mm
  • 100 mm
  • 2000 mm
  • 2,1 kg
  • Funktionale Integrität
Gitterrinne M2 100/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 2×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 6 120 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211210
  • ZZ ARK -221210
  • A2 ARK -231214
  • A4 ARK -241214
Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 9 St. 7 St. 5 St. 4 St. 3 St. 3 St. 2 St. 2 St. 2 St. 1 St. 1 St. 1 St.
II 18 St. 14 St. 10 St. 8 St. 6 St. 6 St. 4 St. 4 St. 4 St.
III 27 St. 21 St. 15 St. 12 St. 9 St. 9 St.
IV 36 St. 28 St. 20 St. 16 St.
V 45 St. 35 St. 25 St.
VI 54 St. 42 St.
VII 63 St. 49 St.
VIII 72 St.
IX 81 St.
Gitterrinne M2 100/100

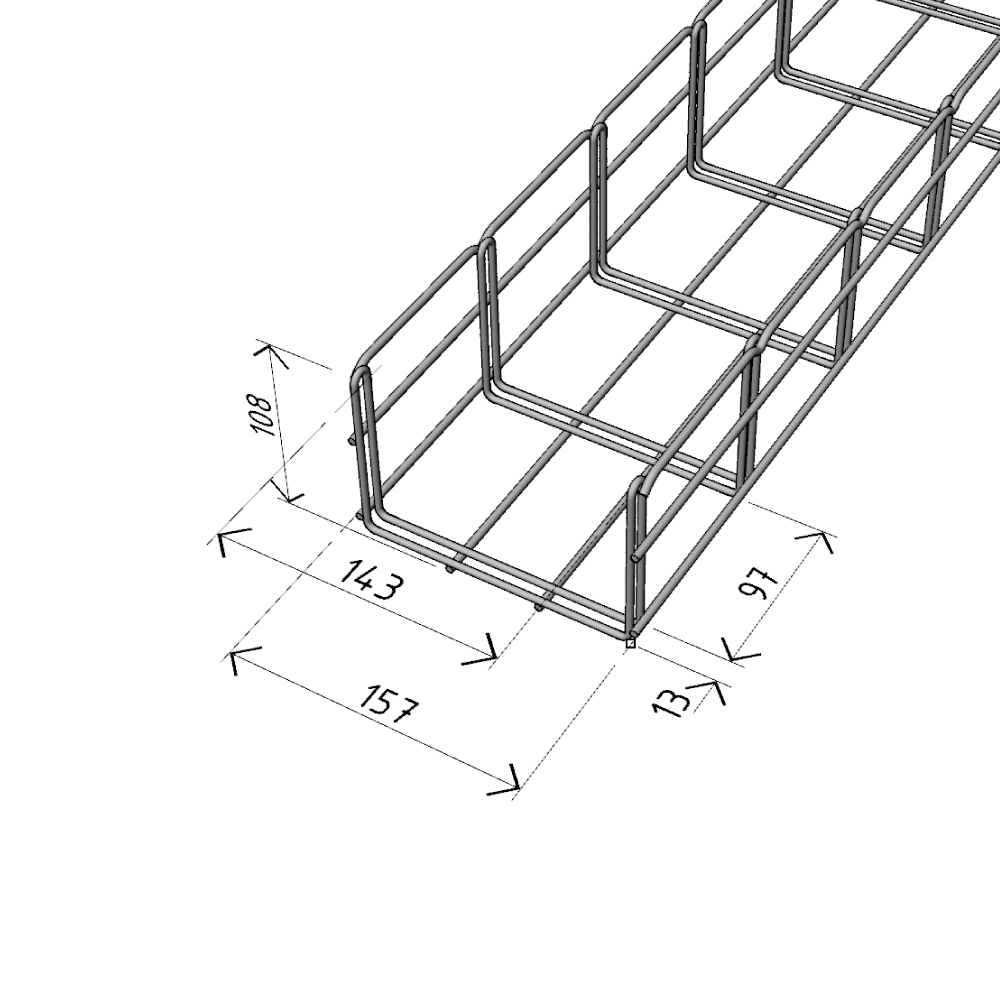

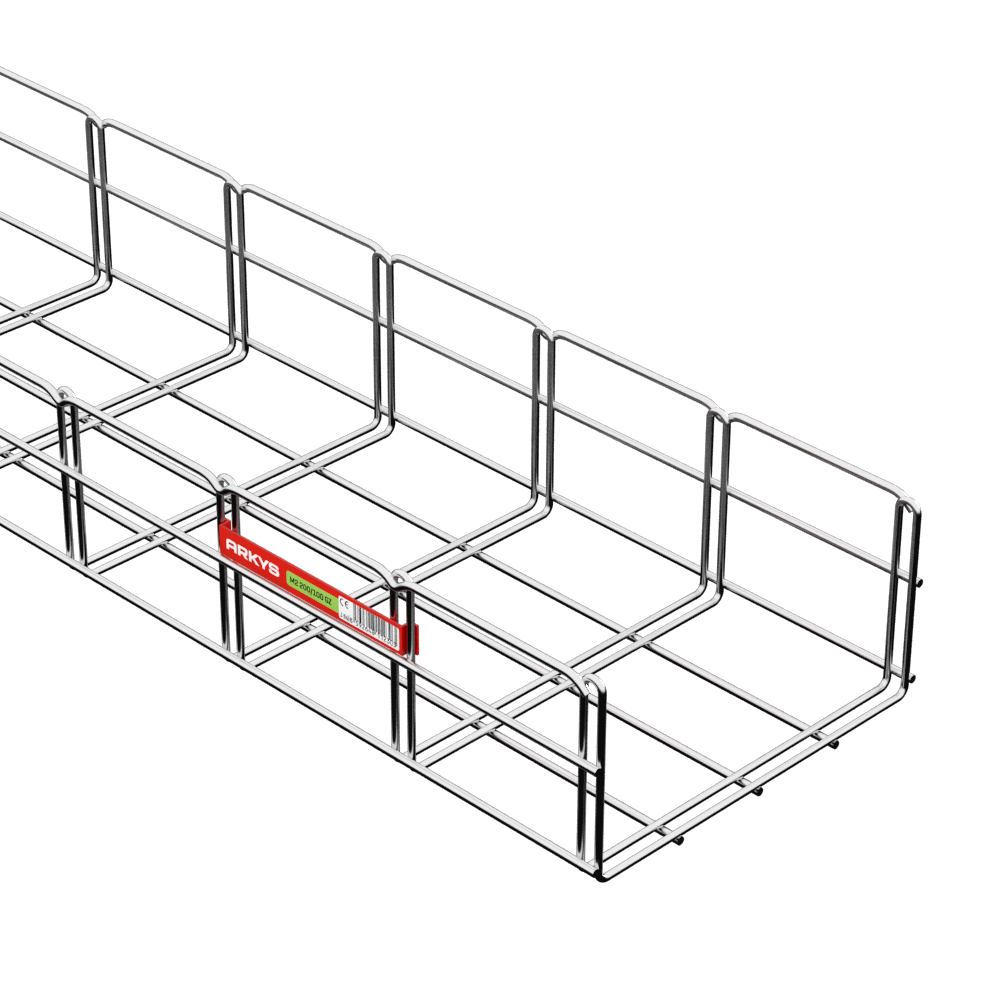

Gitterrinne M2 150/100

  • 150 mm
  • 100 mm
  • 2000 mm
  • 3,0 kg
  • Funktionale Integrität
Gitterrinne M2 150/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 3×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 9 440 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211220
  • ZZ ARK -221220
  • A2 ARK -231224
  • A4 ARK -241224
Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 14 St. 11 St. 8 St. 7 St. 5 St. 4 St. 4 St. 3 St. 3 St. 2 St. 2 St. 2 St.
II 28 St. 22 St. 16 St. 14 St. 10 St. 8 St. 8 St. 6 St. 6 St.
III 42 St. 33 St. 24 St. 21 St. 15 St. 12 St.
IV 56 St. 44 St. 32 St. 28 St.
V 70 St. 55 St. 40 St.
VI 84 St. 66 St.
VII 98 St. 77 St.
VIII 112 St.
IX 126 St.
Gitterrinne M2 150/100

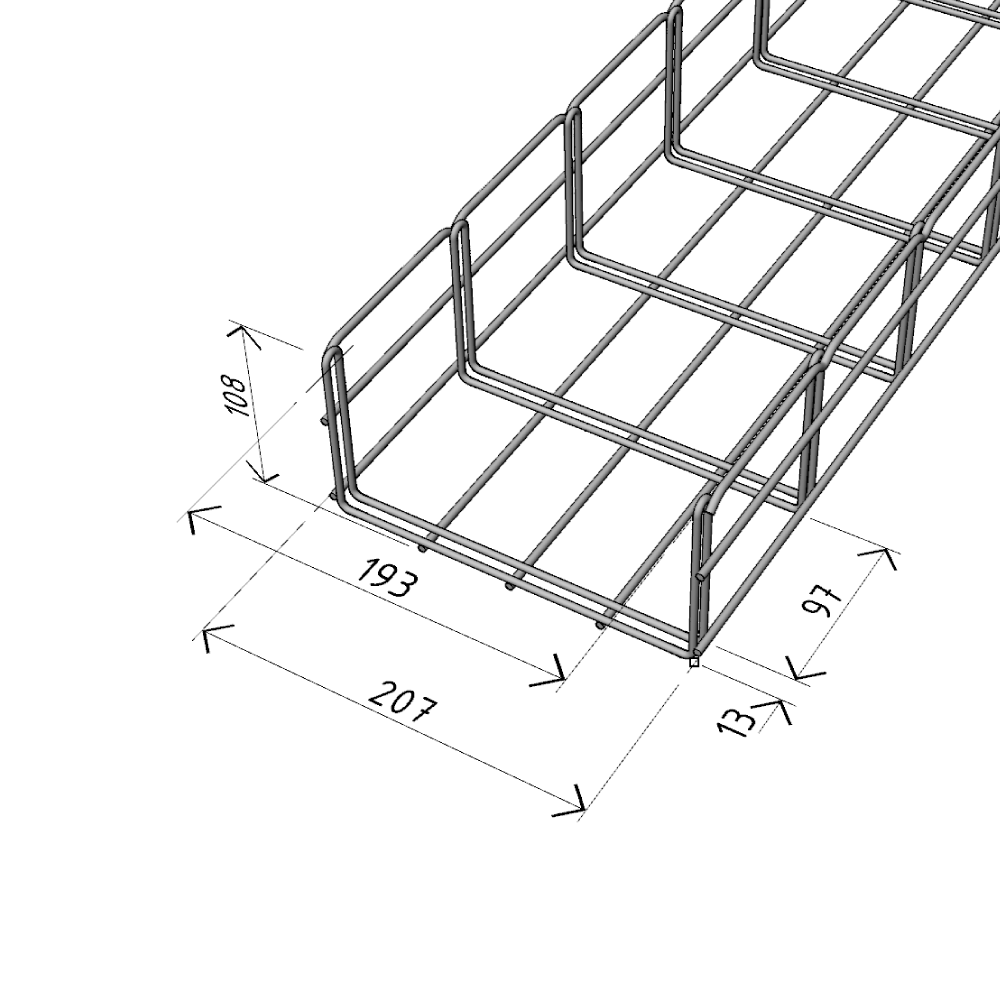

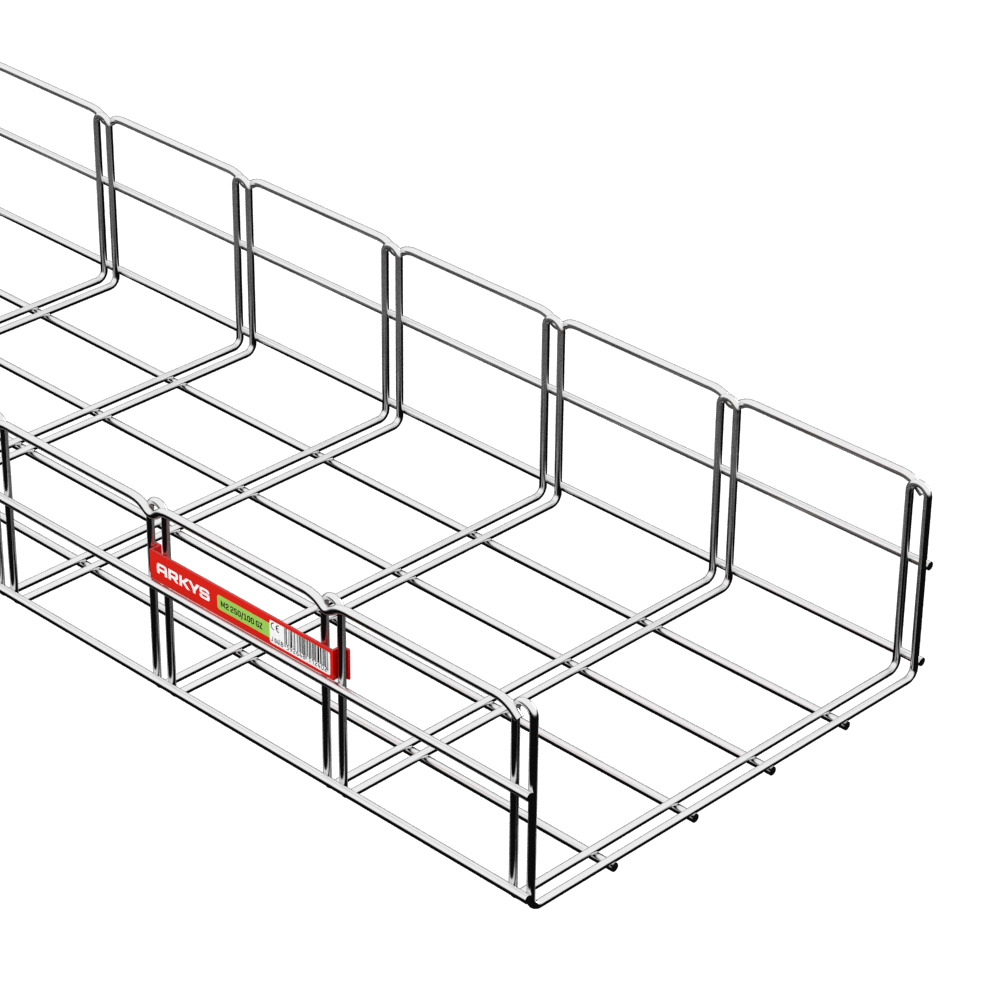

Gitterrinne M2 200/100

  • 200 mm
  • 100 mm
  • 2000 mm
  • 3,4 kg
  • Funktionale Integrität
Gitterrinne M2 200/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 3×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 12 770 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211230
  • ZZ ARK -221230
  • A2 ARK -231234
  • A4 ARK -241234 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 19 St. 15 St. 11 St. 9 St. 7 St. 6 St. 5 St. 4 St. 4 St. 3 St. 3 St. 3 St.
II 38 St. 30 St. 22 St. 18 St. 14 St. 12 St. 10 St. 8 St. 8 St.
III 57 St. 45 St. 33 St. 27 St. 21 St. 18 St.
IV 76 St. 60 St. 44 St. 36 St.
V 95 St. 75 St. 55 St.
VI 114 St. 90 St.
VII 133 St. 105 St.
VIII 152 St.
IX 171 St.
Gitterrinne M2 200/100

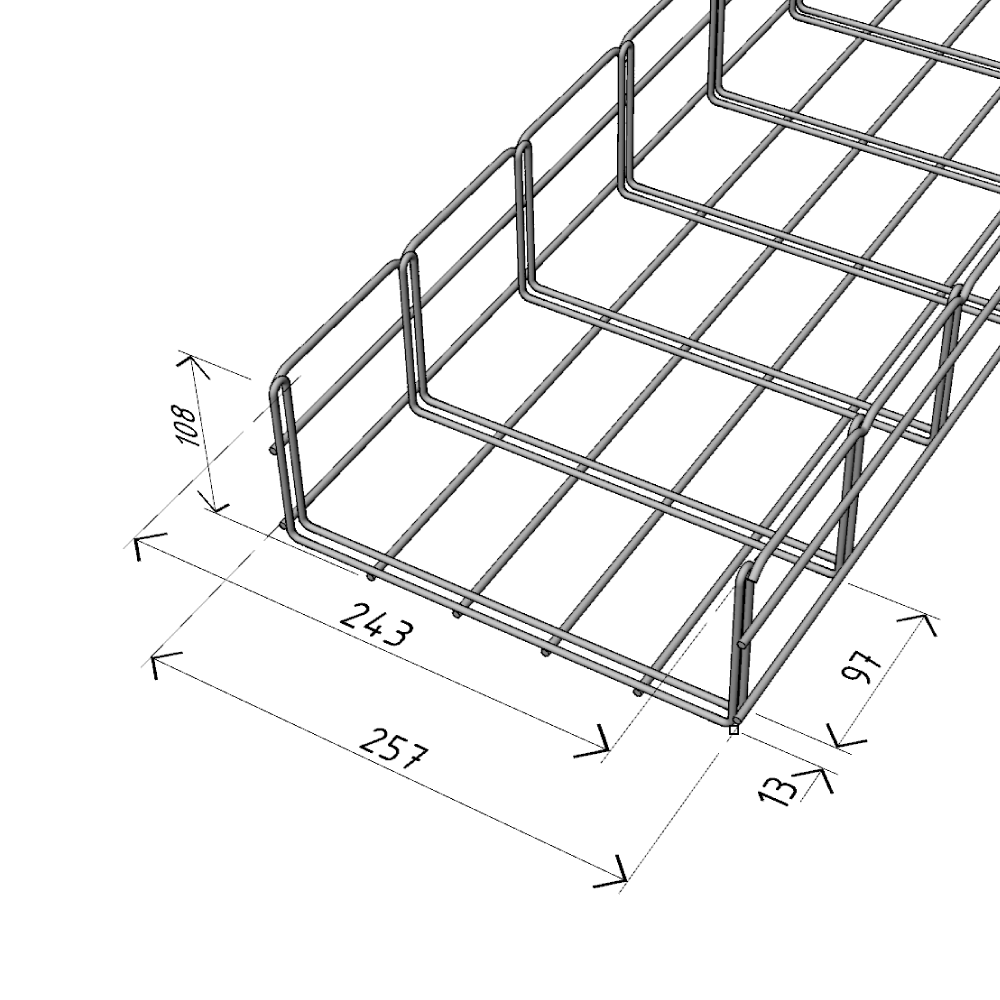

Gitterrinne M2 250/100

  • 250 mm
  • 100 mm
  • 2000 mm
  • 3,7 kg
  • Funktionale Integrität
Gitterrinne M2 250/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 3×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 16 090 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211240
  • ZZ ARK -221240
  • A2 ARK -231244
  • A4 ARK -241244 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

počet
vrstev		 průměr kabelů [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 23 ks 19 ks 14 ks 11 ks 9 ks 7 ks 6 ks 5 ks 5 ks 4 ks 4 ks 4 ks
II 46 ks 38 ks 28 ks 22 ks 18 ks 14 ks 12 ks 10 ks 10 ks
III 69 ks 57 ks 42 ks 33 ks 27 ks 21 ks
IV 92 ks 76 ks 56 ks 44 ks
V 115 ks 95 ks 70 ks
VI 138 ks 114 ks
VII 161 ks 133 ks
VIII 184 ks
IX 207 ks
Gitterrinne M2 250/100

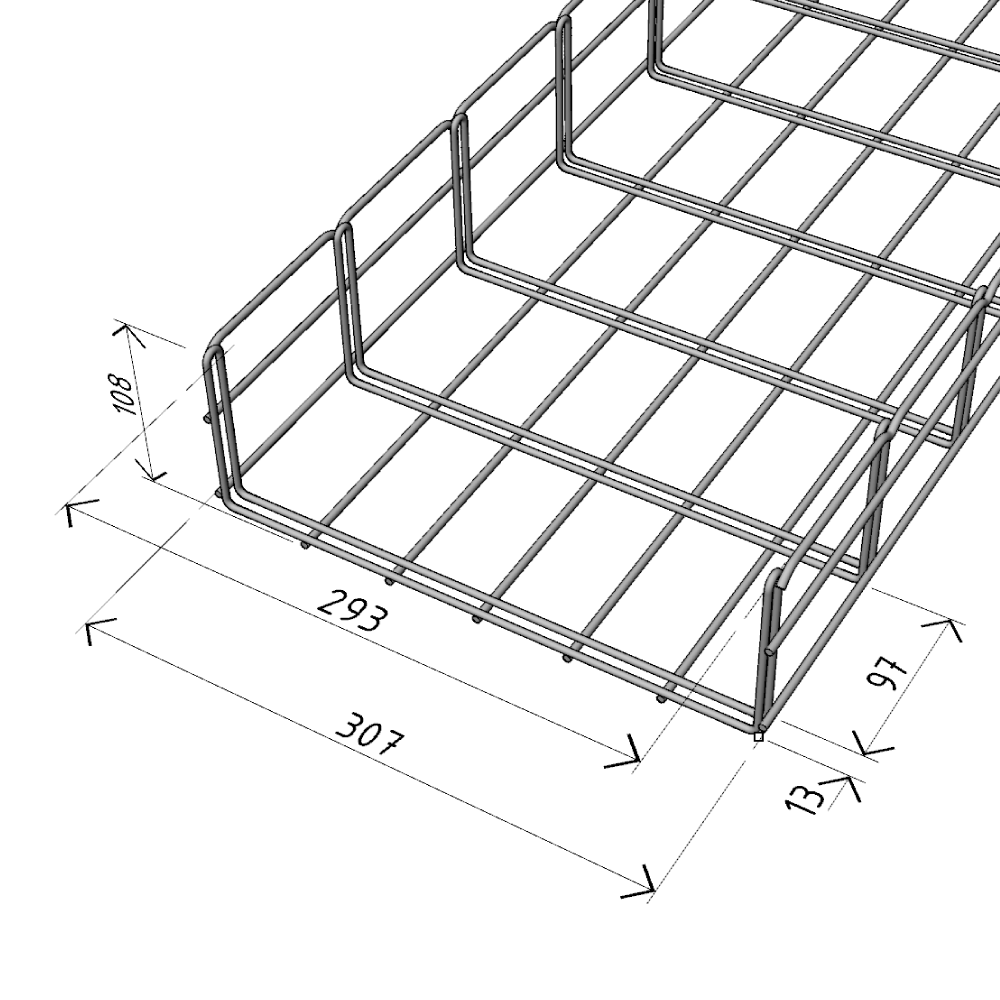

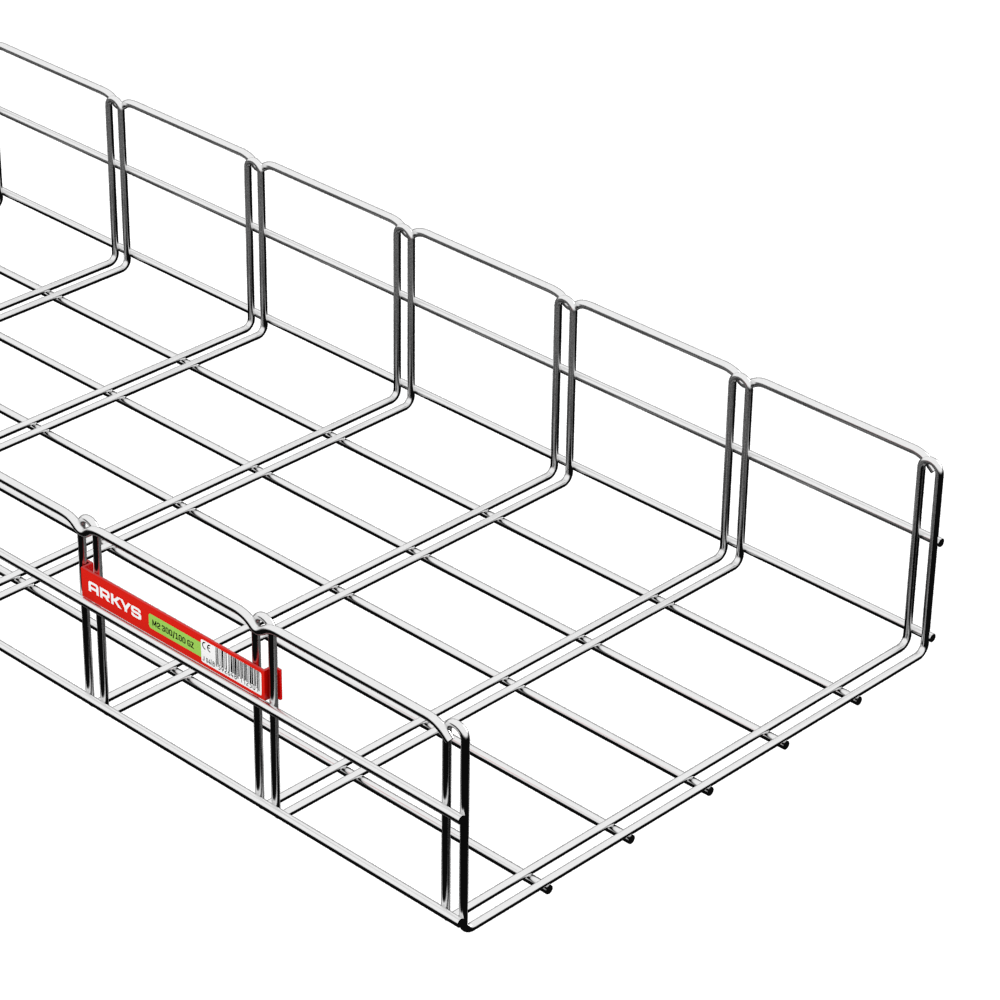

Gitterrinne M2 300/100

  • 300 mm
  • 100 mm
  • 2000 mm
  • 4,1 kg
  • Funktionale Integrität
Gitterrinne M2 300/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 3×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 19 420 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211250
  • ZZ ARK -221250
  • A2 ARK -231254
  • A4 ARK -241254

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 28 St. 24 St. 18 St. 14 St. 11 St. 9 St. 8 St. 7 St. 6 St. 5 St. 5 St. 4 St.
II 56 St. 48 St. 36 St. 28 St. 22 St. 18 St. 16 St. 14 St. 12 St.
III 84 St. 72 St. 54 St. 42 St. 33 St. 27 St.
IV 112 St. 96 St. 72 St. 56 St.
V 140 St. 120 St. 90 St.
VI 168 St. 144 St.
VII 196 St. 168 St.
VIII 224 St.
IX 252 St.
Gitterrinne M2 300/100

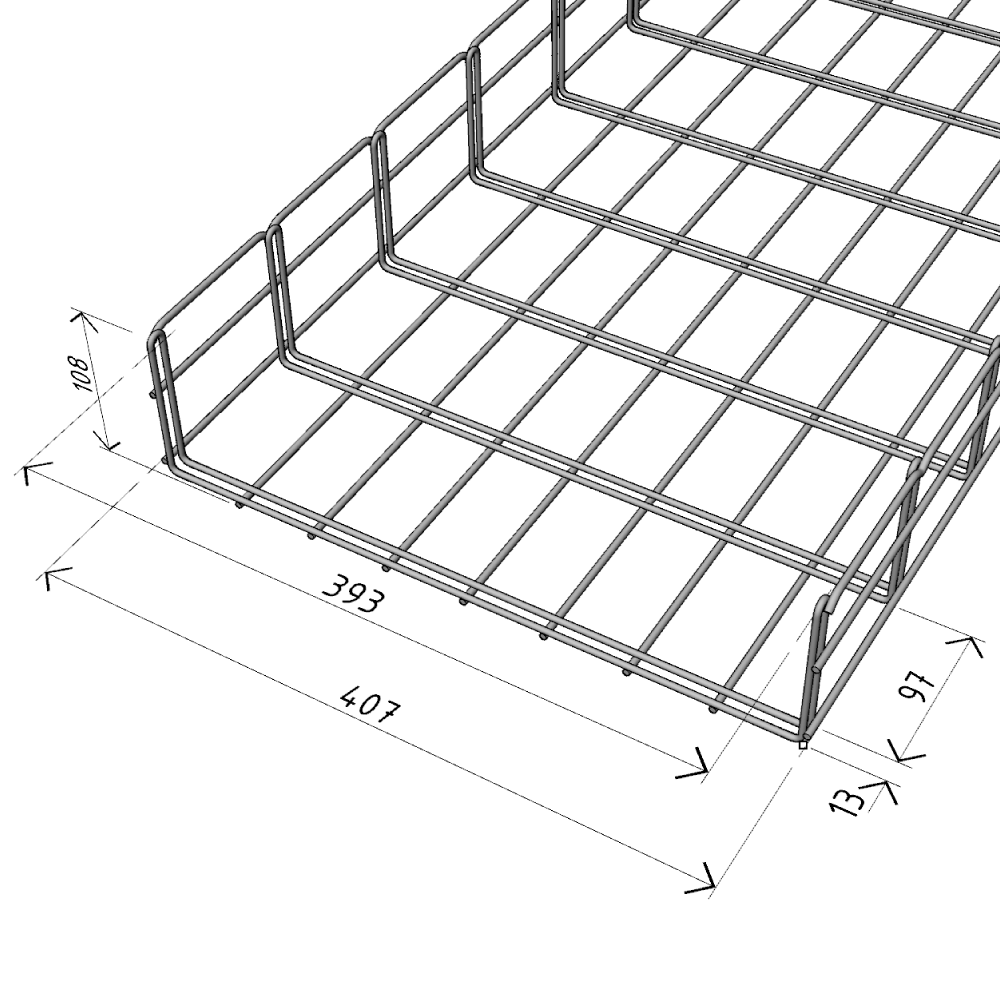

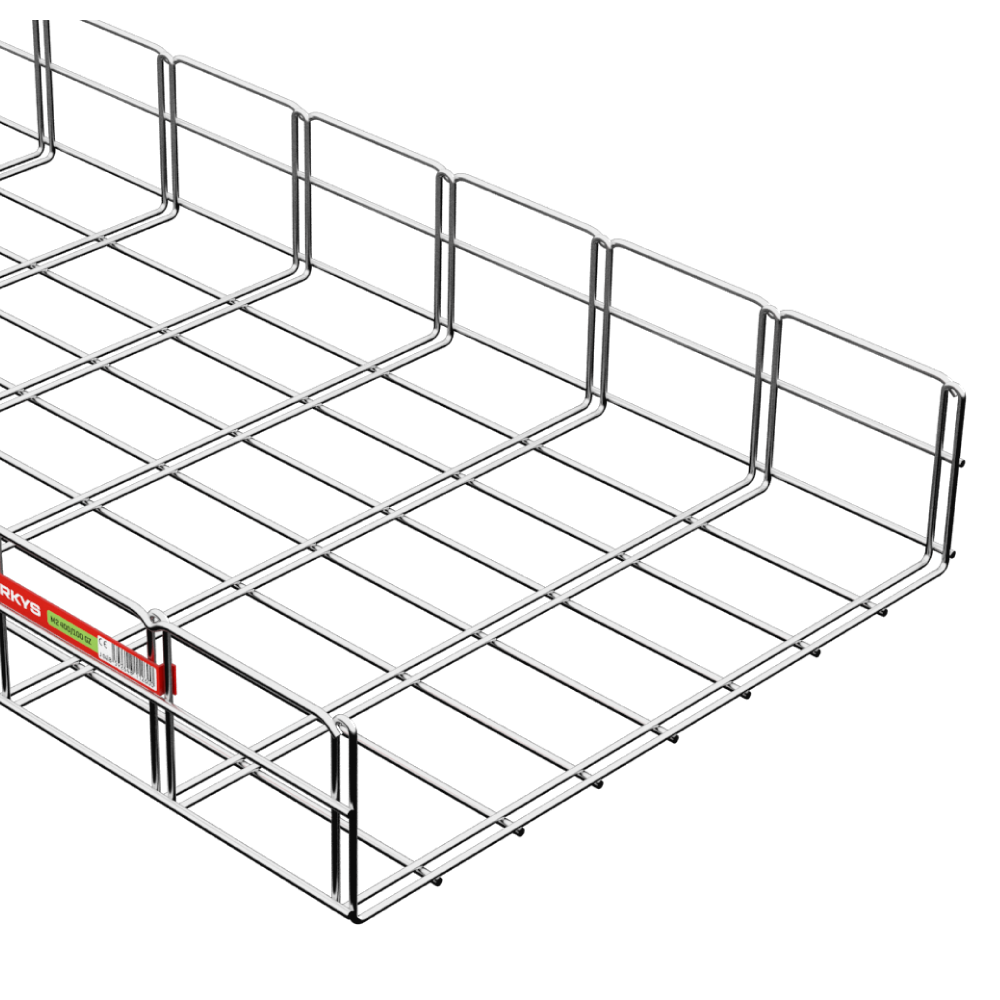

Gitterrinne M2 400/100

  • 400 mm
  • 100 mm
  • 2000 mm
  • 4,9 kg
  • Funktionale Integrität
Gitterrinne M2 400/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 4×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 26 070 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211260
  • ZZ ARK -221260
  • A2 ARK -231264
  • A4 ARK -241264 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 38 St. 32 St. 24 St. 19 St. 15 St. 13 St. 11 St. 9 St. 8 St. 7 St. 7 St. 6 St.
II 76 St. 64 St. 48 St. 38 St. 30 St. 26 St. 22 St. 18 St. 16 St.
III 114 St. 96 St. 72 St. 57 St. 45 St. 39 St.
IV 152 St. 128 St. 96 St. 76 St.
V 190 St. 160 St. 120 St.
VI 228 St. 192 St.
VII 266 St. 224 St.
VIII 304 St.
IX 342 St.
Gitterrinne M2 400/100

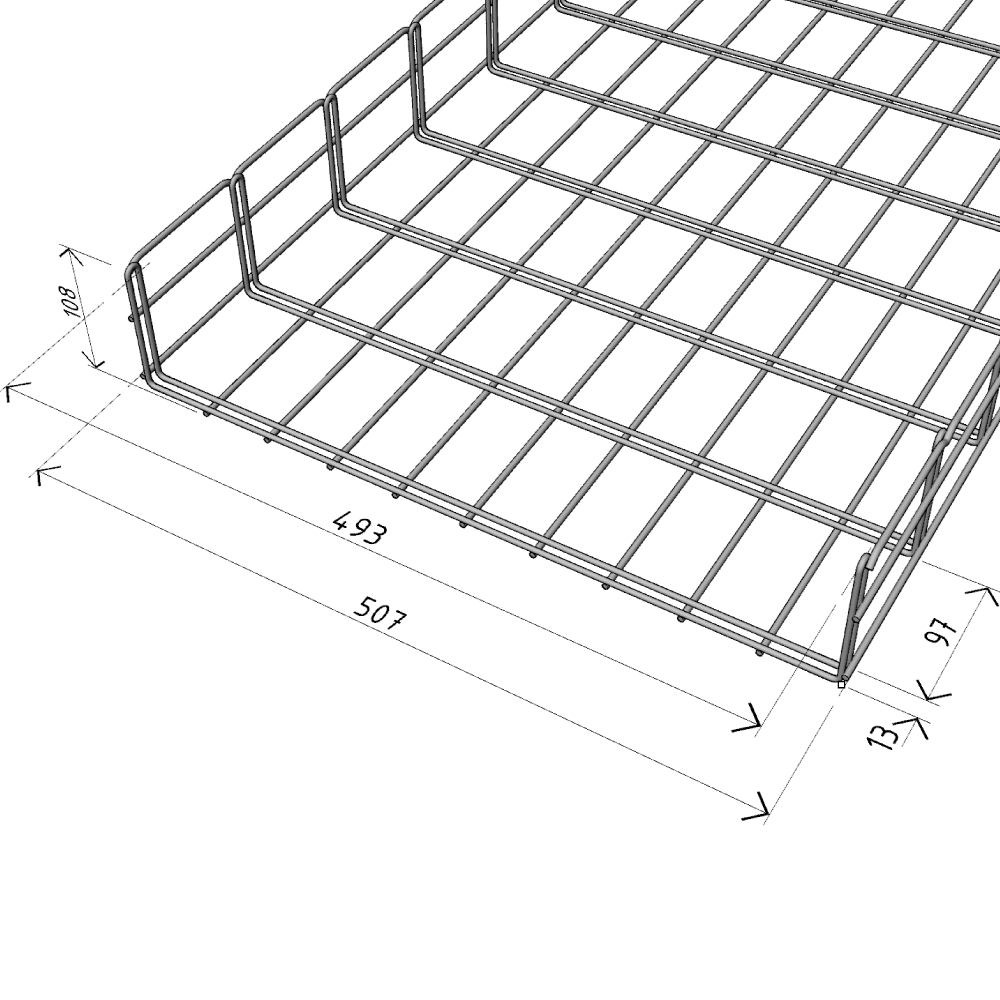

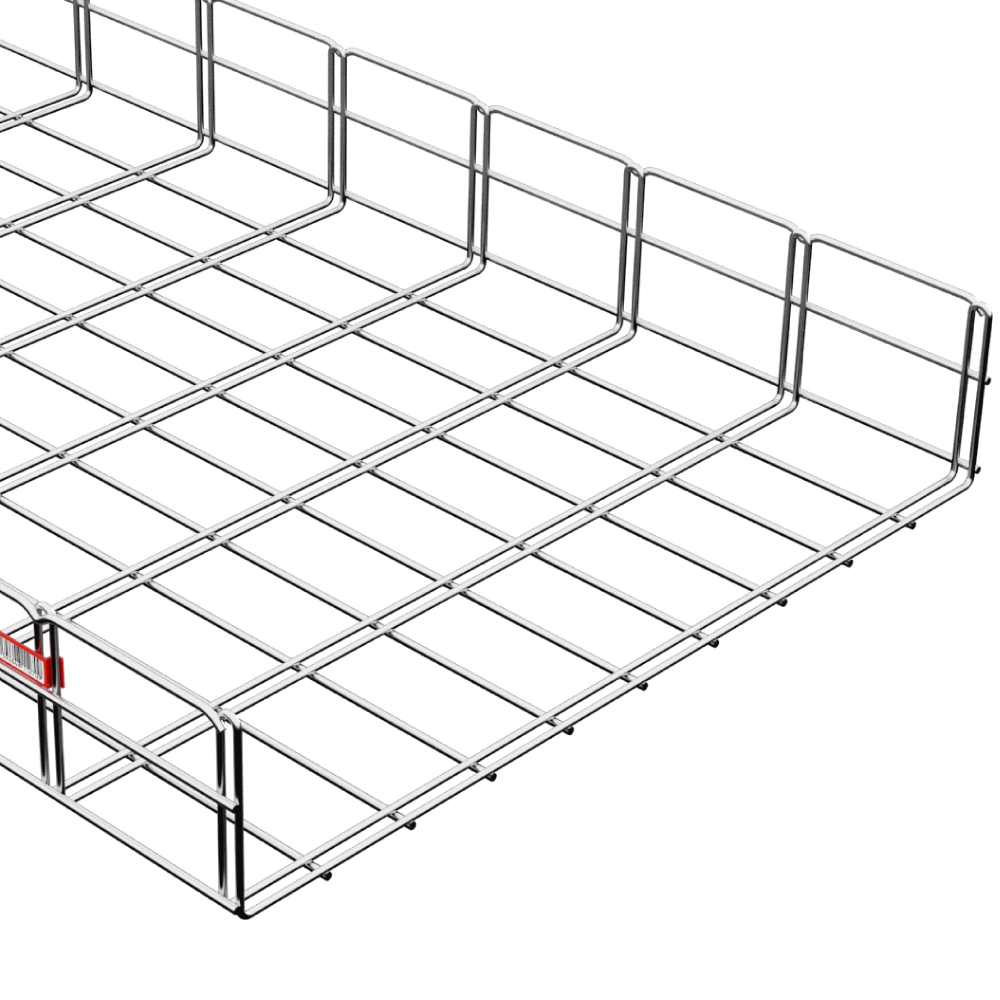

Gitterrinne M2 500/100

  • 500 mm
  • 100 mm
  • 2000 mm
  • 5,7 kg
  • Funktionale Integrität
Gitterrinne M2 500/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 4×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 32 740 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211270
  • ZZ ARK -221270
  • A2 ARK -231274
  • A4 ARK -241274 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 48 St. 40 St. 30 St. 24 St. 19 St. 16 St. 14 St. 12 St. 10 St. 9 St. 8 St. 8 St.
II 96 St. 80 St. 60 St. 48 St. 38 St. 32 St. 28 St. 24 St. 20 St.
III 144 St. 120 St. 90 St. 72 St. 57 St. 48 St.
IV 192 St. 160 St. 120 St. 96 St.
V 240 St. 200 St. 150 St.
VI 288 St. 240 St.
VII 336 St. 280 St.
VIII 384 St.
IX 432 St.
Gitterrinne M2 500/100
