MERKUR 2

  1. Arkys
  2. MERKUR 2
  3. Gitterrinnen MERKUR 2
  4. Gitterrinnen M2 - Typ G

Gitterrinnen MERKUR 2 - Typ G

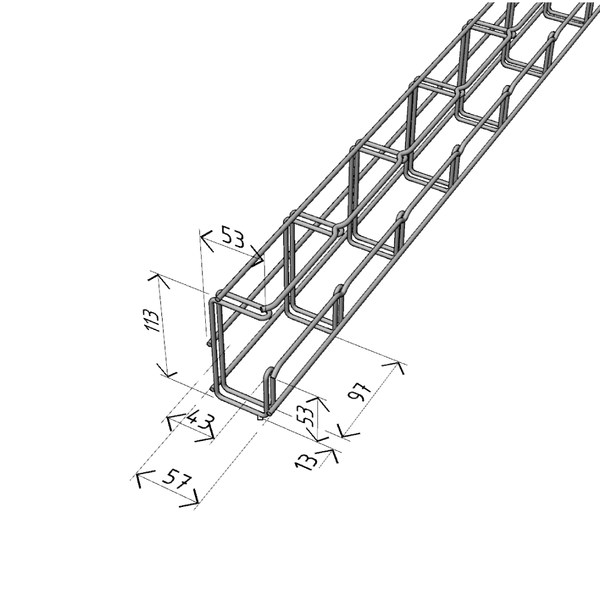

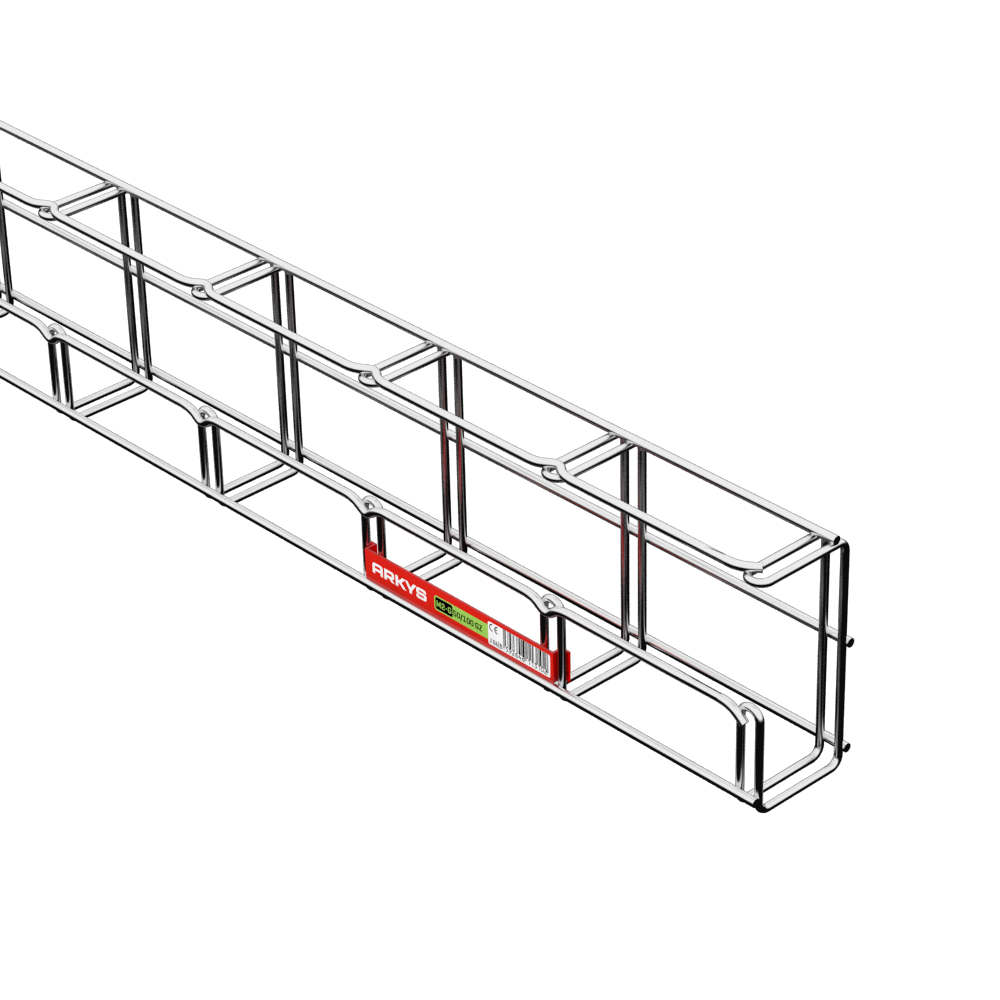

Gitterrinne M2-G 50/100

  • 50 mm
  • 100 mm
  • 2000 mm
  • Funktionale Integrität
Gitterrinne M2-G 50/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 2×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 1 320 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211310
  • ZZ ARK -221310
  • A2 ARK -231314

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
bis 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 4 St. 3 St. 2 St. 2 St. 1 St. 1 St. 1 St. 1 St. x x x x
II 8 St. 6 St. 4 St. 4 St. 2 St.
III 12 St. 9 St.
IV 16 St.

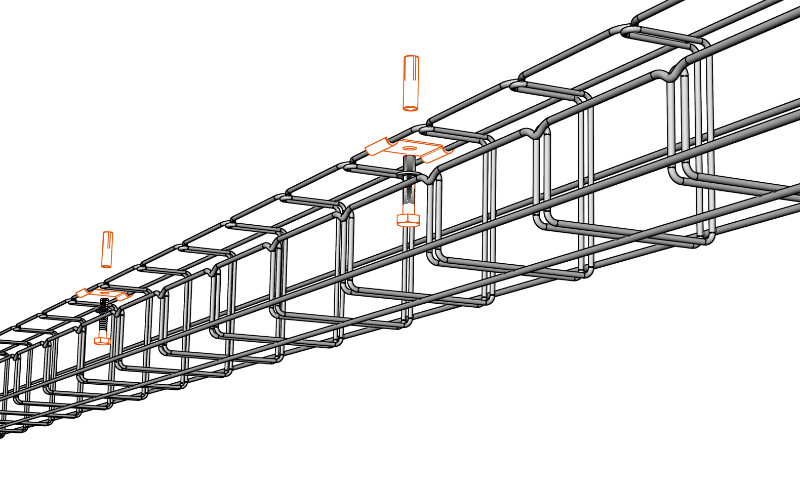

Gitterrinnen der Baureihe G sind für vereinfachte abgehängte Montage mit den Haltern DZM 12 bestimmt.

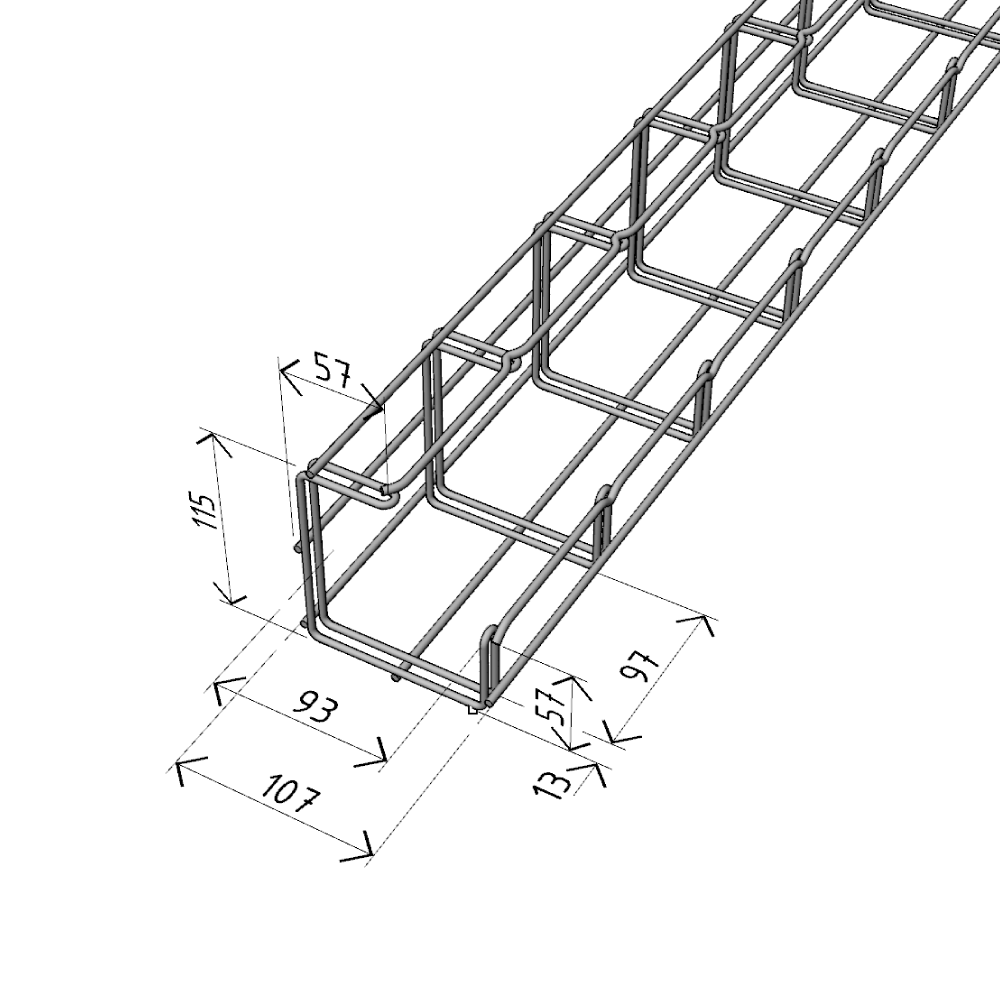

Gitterrinne M2-G 50/100
Gitterrinne M2-G 50/100

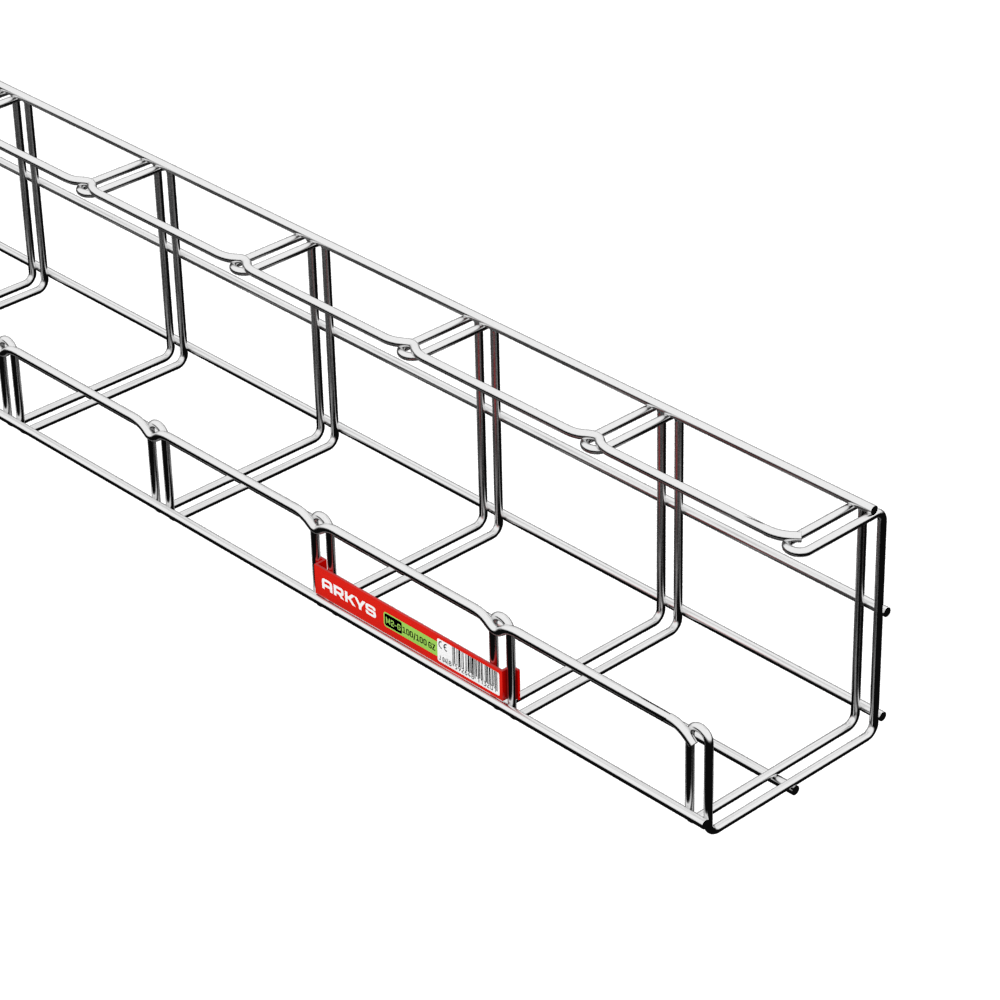

Gitterrinne M2-G 100/100

  • 100 mm
  • 100 mm
  • 2000 mm
  • 2,3 kg
  • Funktionale Integrität
Gitterrinne M2-G 100/100
  • Anzahl der Kupplungen SZM 1 zum Verbinden von Dachrinnen 2×
  • wirksamer Querschnitt der Rinne
    wirksamer Querschnitt der Rinne Sef = 6 120 mm2
  • Tragfähigkeit
  • Formen
Bestellnummer
  • GZ ARK -211320
  • ZZ ARK -221320
  • A2 ARK -231324
  • A4 ARK -241324 *

(*) Teile in A4 Ausführung sind Sonderanfertigung, Auskunft über Preis und Verfügbarkeit auf Anforderung.

Zahl der Schichten Kabeldurchschnitt [mm]
do 10 11-12 13-16 17-20 21-25 26-30 31-35 36-40 41-45 46-50 51-55 56-60
I 9 St. 7 St. 5 St. 4 St. 3 St. 3 St. 2 St. 2 St. 2 St. 1 St. 1 St. 1 St.
II 18 St. 14 St. 10 St. 8 St. 6 St. 6 St. 4 St. 4 St. 4 St.
III 27 St. 21 St. 15 St. 12 St. 9 St. 9 St.
IV 36 St. 28 St. 20 St. 16 St.
V 45 St. 35 St. 25 St.
VI 54 St. 42 St.
VII 63 St. 49 St.
VIII 72 St.
IX 81 St.

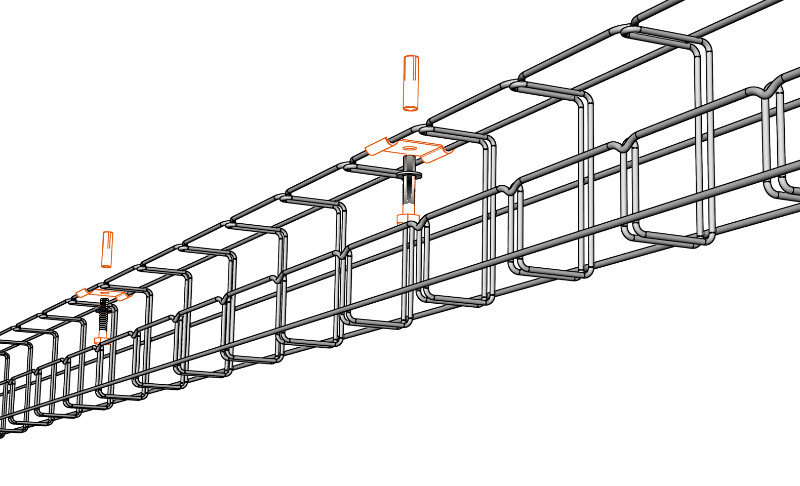

Gitterrinnen der Baureihe G sind für vereinfachte abgehängte Montage mit den Haltern DZM 12 bestimmt.
Gitterrinne M2-G 100/100
Gitterrinne M2-G 100/100
